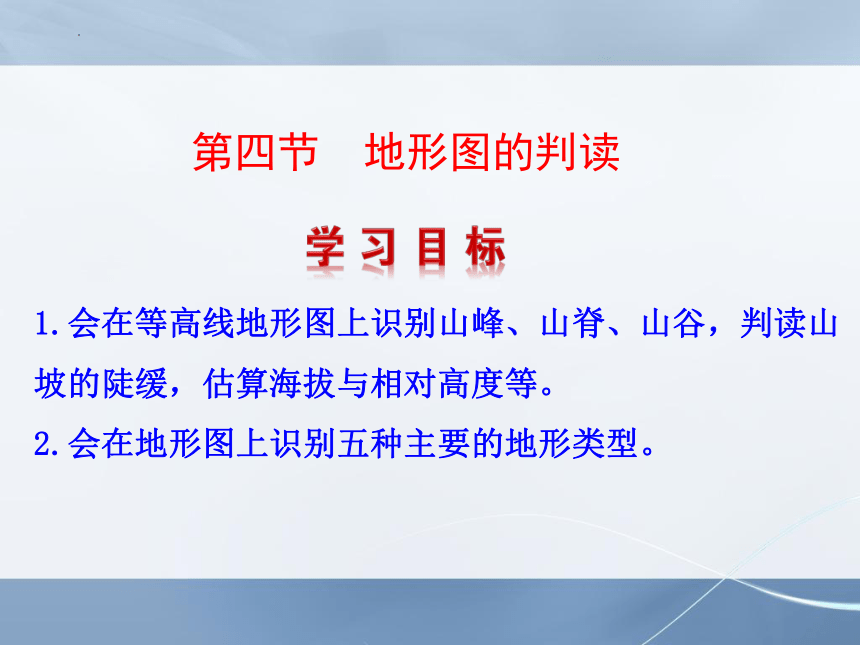

1.会在等高线地形图上识别山峰、山脊、山谷，判读山坡的陡缓，估算海拔与相对高度等。
2.会在地形图上识别五种主要的地形类型。
第四节 地形图的判读

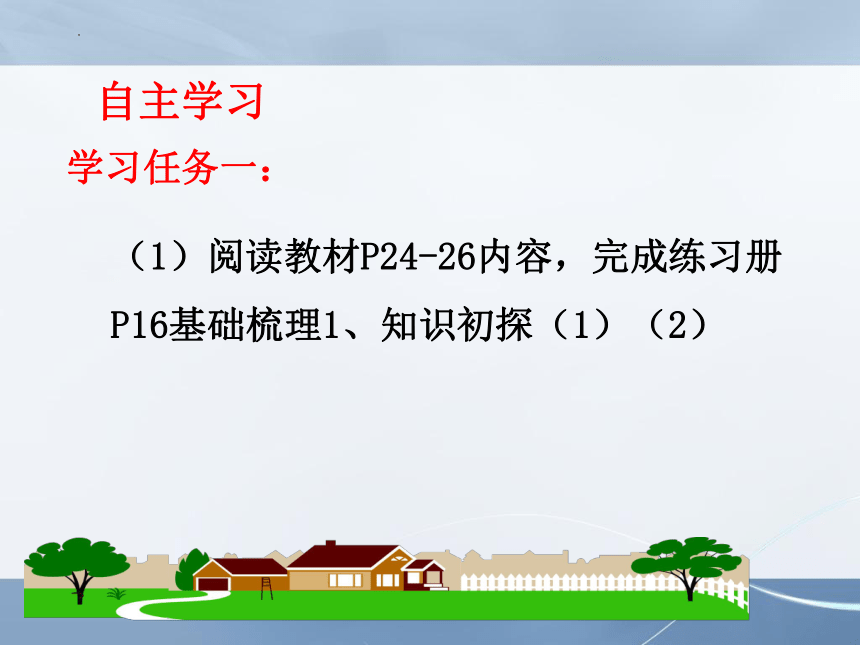

（1）阅读教材P24-26内容，完成练习册P16基础梳理1、知识初探（1）（2）
自主学习
学习任务一：

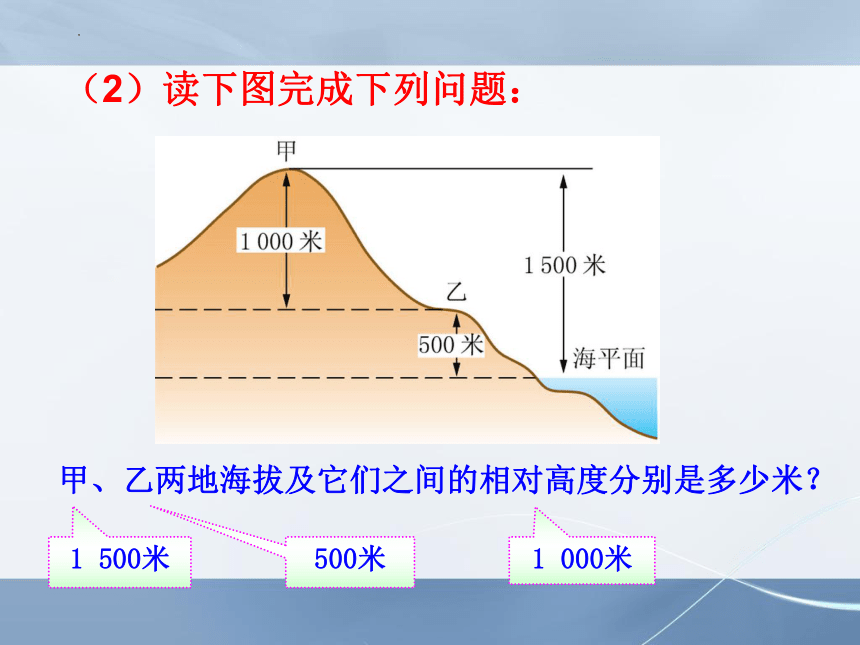

甲、乙两地海拔及它们之间的相对高度分别是多少米？
1 500米
500米
1 000米
（2）读下图完成下列问题：
学习任务二：

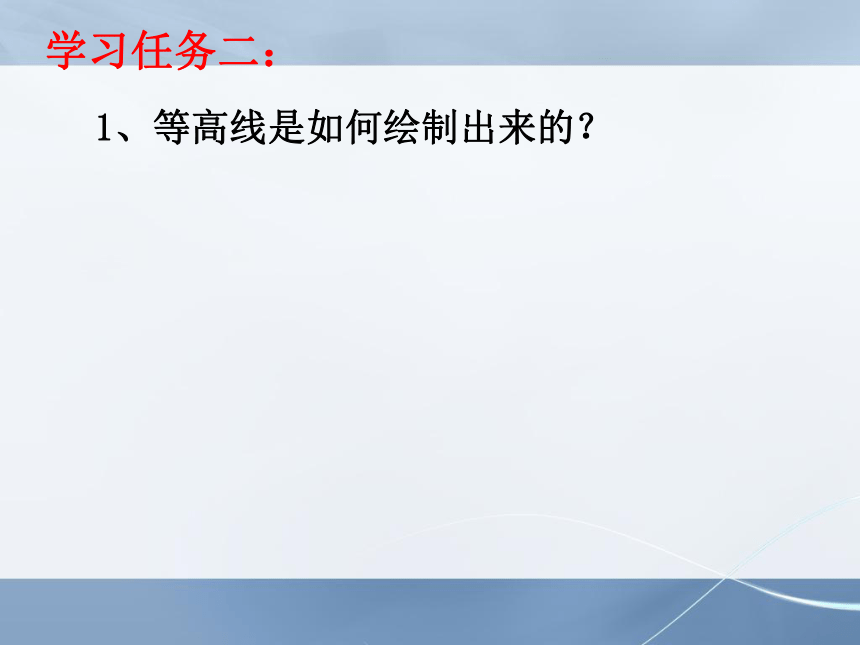

1、等高线是如何绘制出来的？
1、等高线图中的数字是海拔还是相对高度？
合作探究：
2、同一条等高线上各点的海拔高度值有什么关系？
3、两条相邻等高线间的海拔高度差是否相等？
山峰A
山峰B
山脚C
山脚D
鞍部
缓坡
陡坡

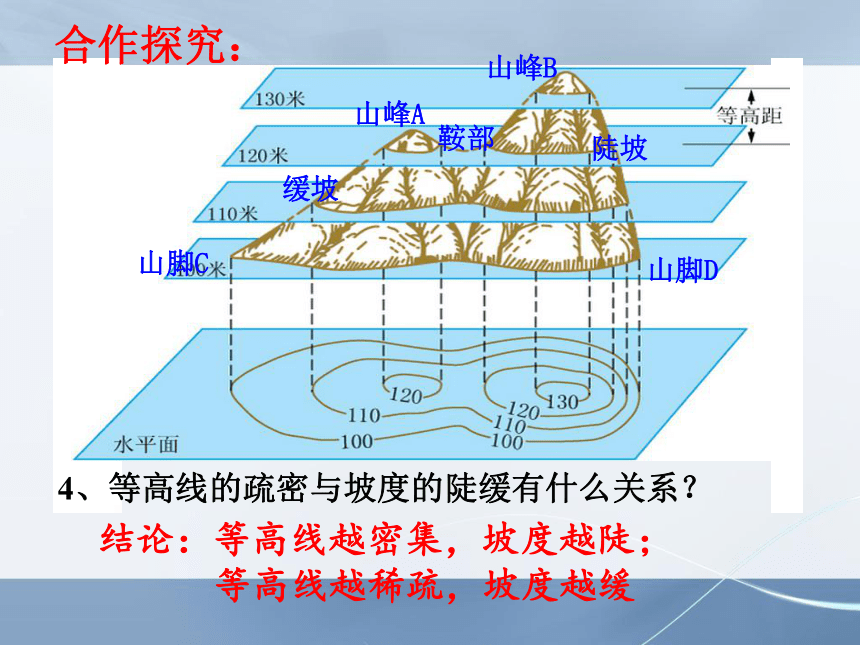

4、等高线的疏密与坡度的陡缓有什么关系？
合作探究：
结论：等高线越密集，坡度越陡；
等高线越稀疏，坡度越缓
山峰
山脊
山谷
陡崖
⑤
鞍部
山峰：等高线闭合，数值从中间向四周逐渐降低
山脊：等高线的弯曲部分向低处凸出（凸低为脊）
山谷：等高线的弯曲部分向高处凸出（凸高为谷）
陡崖：等高线重叠
在等高线地形图上，山体不同部位如何区分？
C 因为从C到A比从B到A的
坡度缓（等高线比较稀疏）
山脊
读等高线地形图回答问题。
1、从B处和C处上山到A点，
哪里更容易？为什么？
2、D点所处的地形部位名称是？
【学以致用】
3、判断 表示的地形部位是？
高原
平原
五种基本地形:高原、平原、山地、丘陵、盆地
山地
丘陵
盆地
学习任务三：分层设色地形图
500米以上
面积较大，外围较陡，内部起伏较为和缓
500米以上
具有耸立的山峰，陡峭的山坡
500米以下
地势起伏较大
200米以下
宽广平坦
四周高中间低
地形图的判读
等高线地形图
分层设色地形图
地形剖面图
地面高度的表示：
海拔、相对高度
地形图的判读
等高线密集，坡陡
常见的地形部位：
等高线稀疏，坡缓
山脊、山谷、山峰、陡崖
五种地形类型：高原、山地、平原、
丘陵、盆地
山峰
鞍部
山谷
山脊
盆地
陡崖
单位：米
当堂练习
1.说出A、C、D处各地形部位的名称。
2.MN和HI表示的地形部位分别是什么？B地区是什么地形？
3.F的海拔高度是多少？
4.从E到F的方向是？
620米
从西北到东南
