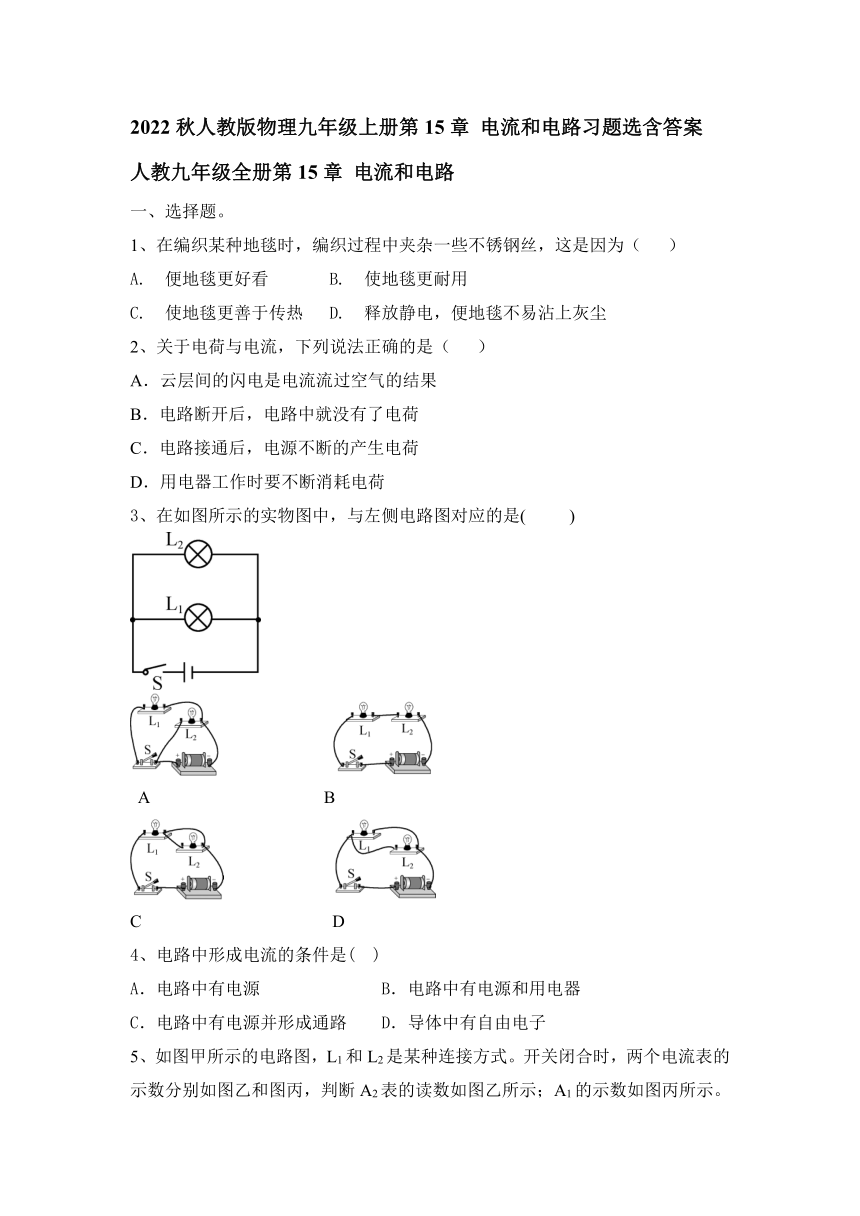

2022秋人教版物理九年级上册第15章 电流和电路习题选含答案

2022秋人教版物理九年级上册第15章 电流和电路习题选含答案
人教九年级全册第15章 电流和电路
一、选择题。
1、在编织某种地毯时，编织过程中夹杂一些不锈钢丝，这是因为（ ）
A. 便地毯更好看 B. 使地毯更耐用
C. 使地毯更善于传热 D. 释放静电，便地毯不易沾上灰尘
2、关于电荷与电流，下列说法正确的是（ ）
A．云层间的闪电是电流流过空气的结果
B．电路断开后，电路中就没有了电荷
C．电路接通后，电源不断的产生电荷
D．用电器工作时要不断消耗电荷
3、在如图所示的实物图中，与左侧电路图对应的是( )
　
A? B?
C D
4、电路中形成电流的条件是( )
A．电路中有电源 B．电路中有电源和用电器
C．电路中有电源并形成通路 D．导体中有自由电子

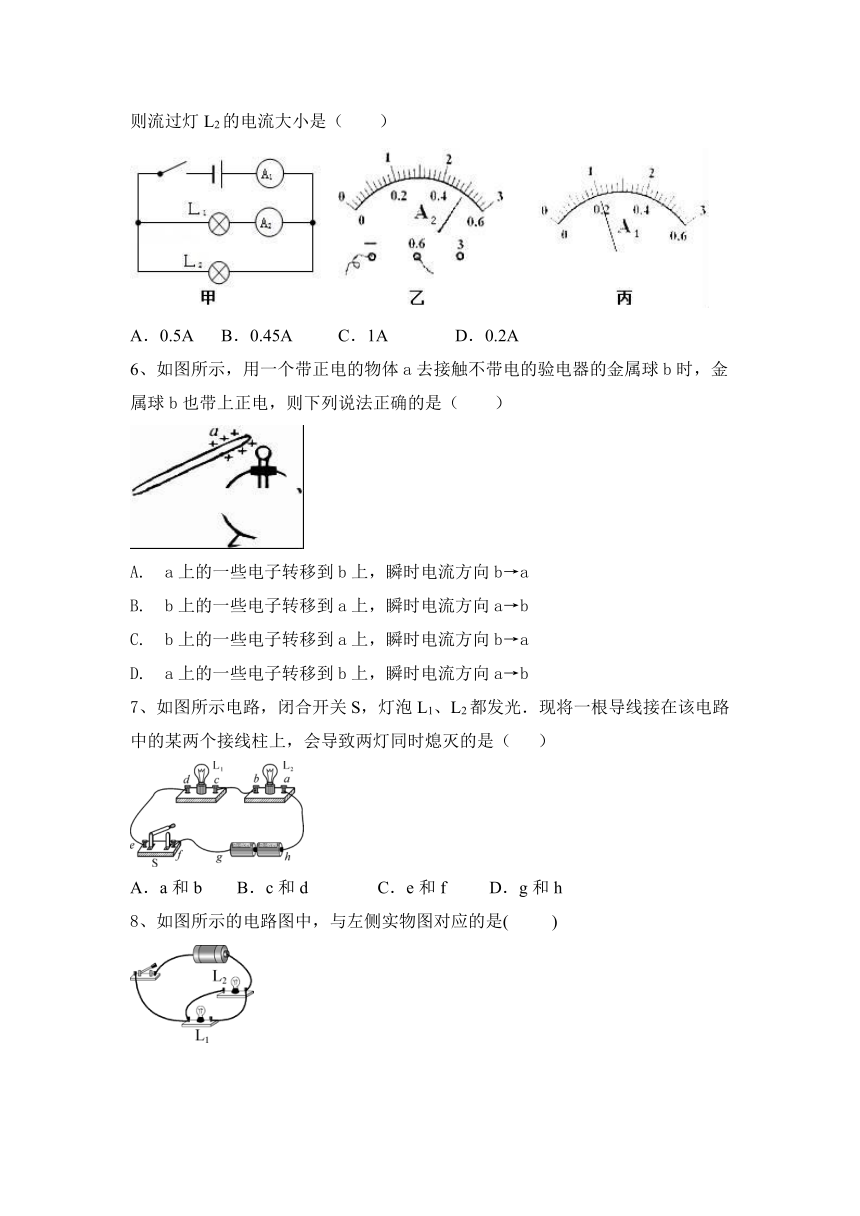

5、如图甲所示的电路图，L1和L2是某种连接方式。开关闭合时，两个电流表的示数分别如图乙和图丙，判断A2表的读数如图乙所示；A1的示数如图丙所示。则流过灯L2的电流大小是（　　）
A．0.5A B．0.45A C．1A D．0.2A
6、如图所示，用一个带正电的物体a去接触不带电的验电器的金属球b时，金属球b也带上正电，则下列说法正确的是（　　）
A. a上的一些电子转移到b上，瞬时电流方向b→a
B. b上的一些电子转移到a上，瞬时电流方向a→b
C. b上的一些电子转移到a上，瞬时电流方向b→a
D. a上的一些电子转移到b上，瞬时电流方向a→b
7、如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（ ）
A．a和b B．c和d C．e和f D．g和h

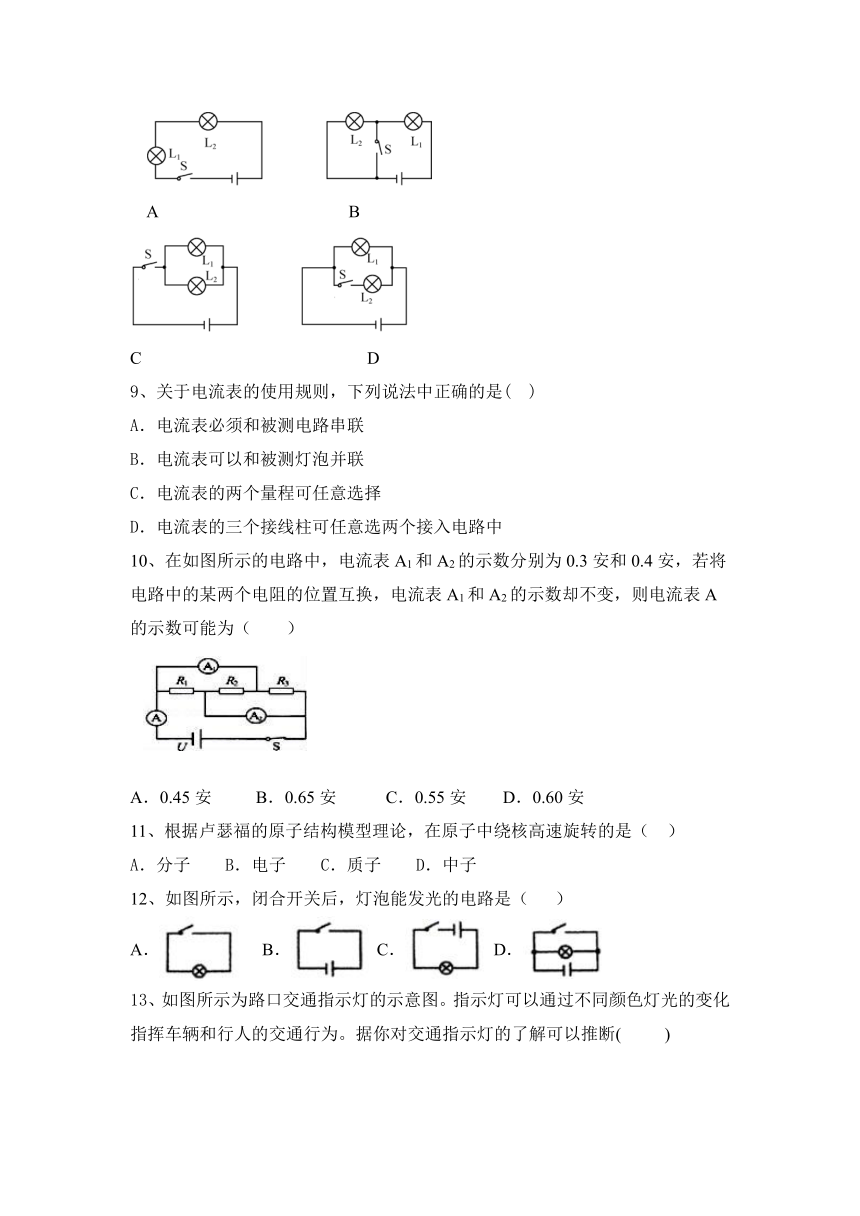

8、如图所示的电路图中，与左侧实物图对应的是( )
　
A B
　
C D
9、关于电流表的使用规则，下列说法中正确的是( )
A．电流表必须和被测电路串联
B．电流表可以和被测灯泡并联
C．电流表的两个量程可任意选择
D．电流表的三个接线柱可任意选两个接入电路中
10、在如图所示的电路中，电流表A1和A2的示数分别为0.3安和0.4安，若将电路中的某两个电阻的位置互换，电流表A1和A2的示数却不变，则电流表A的示数可能为（　　）
A．0.45安 B．0.65安 C．0.55安 D．0.60安
11、根据卢瑟福的原子结构模型理论，在原子中绕核高速旋转的是（ ）
A．分子 B．电子 C．质子 D．中子
12、如图所示，闭合开关后，灯泡能发光的电路是（ ）
A． B． C． D．

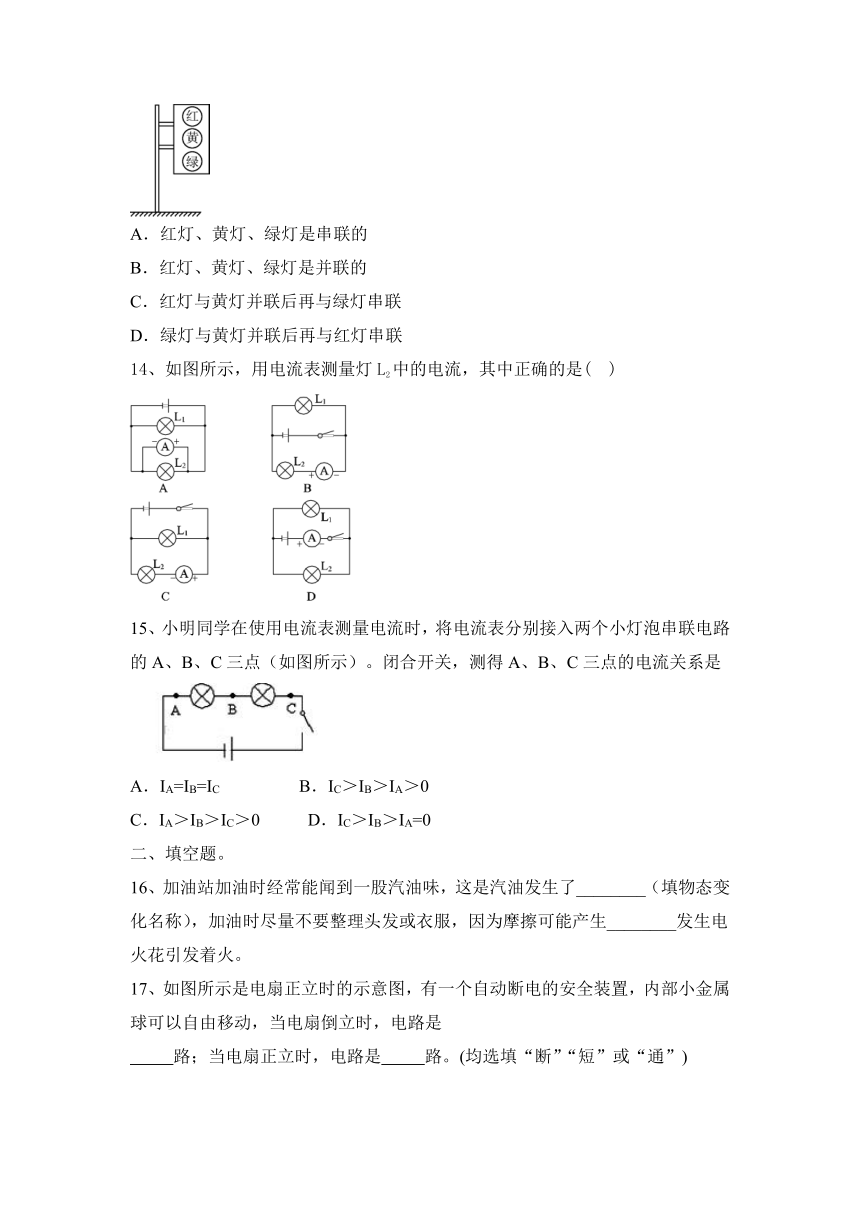

13、如图所示为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断( )
A．红灯、黄灯、绿灯是串联的
B．红灯、黄灯、绿灯是并联的
C．红灯与黄灯并联后再与绿灯串联
D．绿灯与黄灯并联后再与红灯串联
14、如图所示，用电流表测量灯L2中的电流，其中正确的是( )
15、小明同学在使用电流表测量电流时，将电流表分别接入两个小灯泡串联电路的A、B、C三点（如图所示）。闭合开关，测得A、B、C三点的电流关系是
A．IA=IB=IC B．IC＞IB＞IA＞0
C．IA＞IB＞IC＞0 D．IC＞IB＞IA=0
二、填空题。
16、加油站加油时经常能闻到一股汽油味，这是汽油发生了________（填物态变化名称），加油时尽量不要整理头发或衣服，因为摩擦可能产生________发生电火花引发着火。
17、如图所示是电扇正立时的示意图，有一个自动断电的安全装置，内部小金属球可以自由移动，当电扇倒立时，电路是
路；当电扇正立时，电路是 路。(均选填“断”“短”或“通”)

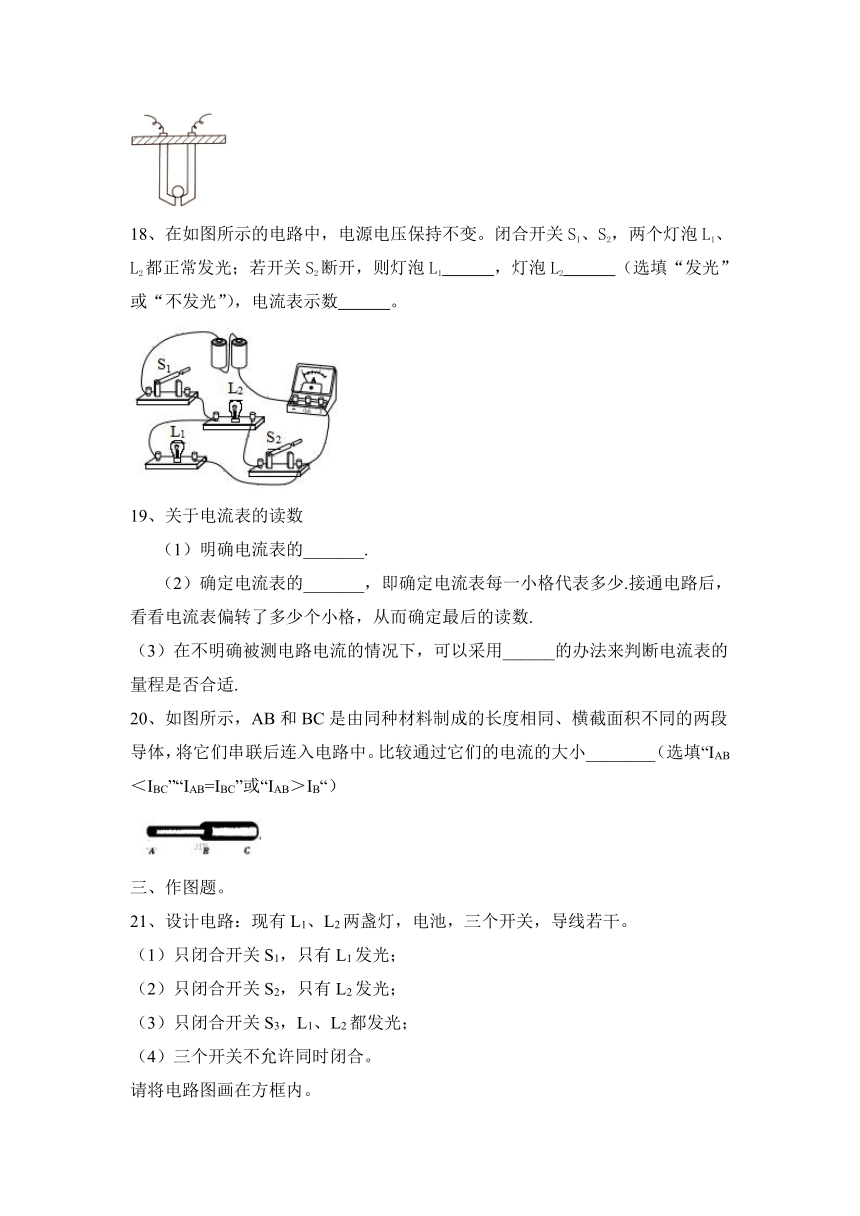

18、在如图所示的电路中，电源电压保持不变。闭合开关S1、S2，两个灯泡L1、L2都正常发光；若开关S2断开，则灯泡L1　 　，灯泡L2　 　（选填“发光”或“不发光”），电流表示数　 　。
19、关于电流表的读数
　 （1）明确电流表的_______.
　 （2）确定电流表的_______，即确定电流表每一小格代表多少.接通电路后，看看电流表偏转了多少个小格，从而确定最后的读数.
（3）在不明确被测电路电流的情况下，可以采用______的办法来判断电流表的量程是否合适.
20、如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较通过它们的电流的大小________（选填“IAB＜IBC”“IAB=IBC”或“IAB＞IB“）
三、作图题。
21、设计电路：现有L1、L2两盏灯，电池，三个开关，导线若干。
（1）只闭合开关S1，只有L1发光；
（2）只闭合开关S2，只有L2发光；
（3）只闭合开关S3，L1、L2都发光；
（4）三个开关不允许同时闭合。
请将电路图画在方框内。
四、实验题。
22、小致按照课本要求探究并联电路中电流的关系，他们设计的电路如图1所示。
（1）在实验中，小致试触时电流表的指针偏转情况如图2所示，根据你的分析，你认为原因可能是______；
（2）在实验过程中他们连接了如图3所示的电路闭合开关后，观察到灯L2______（选填“发光”或“不发光”）；通过分析电路连接情况，该电路存在的问题是：______；
（3）请在图3上只改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器。（______）
五、计算题。
23、如图所示的电路中，当S1断开，S2接a时，电流表的示数是0.3A。
（1）求此时通过灯L1、L2的电流分别是多少？
（2）当S1断开、S2接b时，电流表的示数为0.2A，求通过灯L1、L2的电流分别是多少？
（3）当S1闭合、S2接a时，电流表的示数为0.9A，此时流过L1中的电流为600mA，求出此时通过灯L2中的电流是多少？
2022秋人教版物理九年级上册第15章 电流和电路习题选含答案
人教九年级全册第15章 电流和电路
一、选择题。
1、在编织某种地毯时，编织过程中夹杂一些不锈钢丝，这是因为（ ）
A. 便地毯更好看 B. 使地毯更耐用
C. 使地毯更善于传热 D. 释放静电，便地毯不易沾上灰尘
【答案】D
2、关于电荷与电流，下列说法正确的是（ ）
A．云层间的闪电是电流流过空气的结果
B．电路断开后，电路中就没有了电荷
C．电路接通后，电源不断的产生电荷
D．用电器工作时要不断消耗电荷
【答案】A
3、在如图所示的实物图中，与左侧电路图对应的是( )
　
A? B?
C D
【答案】D
4、电路中形成电流的条件是( )
A．电路中有电源 B．电路中有电源和用电器
C．电路中有电源并形成通路 D．导体中有自由电子
【答案】C
5、如图甲所示的电路图，L1和L2是某种连接方式。开关闭合时，两个电流表的示数分别如图乙和图丙，判断A2表的读数如图乙所示；A1的示数如图丙所示。则流过灯L2的电流大小是（　　）
A．0.5A B．0.45A C．1A D．0.2A
【答案】A。
6、如图所示，用一个带正电的物体a去接触不带电的验电器的金属球b时，金属球b也带上正电，则下列说法正确的是（　　）
A. a上的一些电子转移到b上，瞬时电流方向b→a
B. b上的一些电子转移到a上，瞬时电流方向a→b
C. b上的一些电子转移到a上，瞬时电流方向b→a
D. a上的一些电子转移到b上，瞬时电流方向a→b
【答案】B
7、如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（ ）
A．a和b B．c和d C．e和f D．g和h
【答案】D
8、如图所示的电路图中，与左侧实物图对应的是( )
　
A B
　
C D
【答案】C
9、关于电流表的使用规则，下列说法中正确的是( )
A．电流表必须和被测电路串联
B．电流表可以和被测灯泡并联
C．电流表的两个量程可任意选择
D．电流表的三个接线柱可任意选两个接入电路中
【答案】A
10、在如图所示的电路中，电流表A1和A2的示数分别为0.3安和0.4安，若将电路中的某两个电阻的位置互换，电流表A1和A2的示数却不变，则电流表A的示数可能为（　　）
A．0.45安 B．0.65安 C．0.55安 D．0.60安
【答案】C。
11、根据卢瑟福的原子结构模型理论，在原子中绕核高速旋转的是（ ）
A．分子 B．电子 C．质子 D．中子
【答案】B
12、如图所示，闭合开关后，灯泡能发光的电路是（ ）
A． B． C． D．
【答案】C
13、如图所示为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断( )
A．红灯、黄灯、绿灯是串联的
B．红灯、黄灯、绿灯是并联的
C．红灯与黄灯并联后再与绿灯串联
D．绿灯与黄灯并联后再与红灯串联
【答案】B
14、如图所示，用电流表测量灯L2中的电流，其中正确的是( )
【答案】C
15、小明同学在使用电流表测量电流时，将电流表分别接入两个小灯泡串联电路的A、B、C三点（如图所示）。闭合开关，测得A、B、C三点的电流关系是
A．IA=IB=IC B．IC＞IB＞IA＞0
C．IA＞IB＞IC＞0 D．IC＞IB＞IA=0
【答案】A
二、填空题。
16、加油站加油时经常能闻到一股汽油味，这是汽油发生了________（填物态变化名称），加油时尽量不要整理头发或衣服，因为摩擦可能产生________发生电火花引发着火。
【答案】汽化；静电
17、如图所示是电扇正立时的示意图，有一个自动断电的安全装置，内部小金属球可以自由移动，当电扇倒立时，电路是
路；当电扇正立时，电路是 路。(均选填“断”“短”或“通”)
【答案】断 通
18、在如图所示的电路中，电源电压保持不变。闭合开关S1、S2，两个灯泡L1、L2都正常发光；若开关S2断开，则灯泡L1　 　，灯泡L2　 　（选填“发光”或“不发光”），电流表示数　 　。
【答案】发光；不发光；变小
19、关于电流表的读数
　 （1）明确电流表的_______.
　 （2）确定电流表的_______，即确定电流表每一小格代表多少.接通电路后，看看电流表偏转了多少个小格，从而确定最后的读数.
（3）在不明确被测电路电流的情况下，可以采用______的办法来判断电流表的量程是否合适.
【答案】（1）量程 （2）分度值 （3）试触
20、如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较通过它们的电流的大小________（选填“IAB＜IBC”“IAB=IBC”或“IAB＞IB“）
【答案】IAB=IBC
三、作图题。
21、设计电路：现有L1、L2两盏灯，电池，三个开关，导线若干。
（1）只闭合开关S1，只有L1发光；
（2）只闭合开关S2，只有L2发光；
（3）只闭合开关S3，L1、L2都发光；
（4）三个开关不允许同时闭合。
请将电路图画在方框内。
【答案】如下图所示；
【解析】从（1）（2）要求看，两灯好像并联，开关S1只控制L1，开关S2只有L2，两灯发光互不影响，但如果这样的话，开关S3只能在干路上，第（3）个条件显然无法满足，且三个开关可以同时闭合。
我们要打破思维定势，两个灯不可能并联，而是串联，只闭合开关S1、开关S2实际上起到了将与之并联的灯短路的作用，开关S3在干路上；
所以，两灯串联，开关S1与灯L2并联，开关S2与灯L1并联，开关S3在干路上。
四、实验题。
22、小致按照课本要求探究并联电路中电流的关系，他们设计的电路如图1所示。
（1）在实验中，小致试触时电流表的指针偏转情况如图2所示，根据你的分析，你认为原因可能是______；
（2）在实验过程中他们连接了如图3所示的电路闭合开关后，观察到灯L2______（选填“发光”或“不发光”）；通过分析电路连接情况，该电路存在的问题是：______；
（3）请在图3上只改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器。（______）
【答案】电流表正负接线柱接反 不发光 电路中存在短路
五、计算题。
23、如图所示的电路中，当S1断开，S2接a时，电流表的示数是0.3A。
（1）求此时通过灯L1、L2的电流分别是多少？
（2）当S1断开、S2接b时，电流表的示数为0.2A，求通过灯L1、L2的电流分别是多少？
（3）当S1闭合、S2接a时，电流表的示数为0.9A，此时流过L1中的电流为600mA，求出此时通过灯L2中的电流是多少？
【答案及解析】
（1）当S1断开，S2接a时，电流从正极出发经灯泡L2、电流表回负极，灯L1中无电流通过，故通过灯L1的电流为0；通过L2的电流为0.3A；
（2）当S1断开、S2接b时，灯L1、L2串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.2A；
（3）当S1闭合、S2接a时，灯L1、L2并联，电流表A测干路中的电流，I=0.9A，
流过L1中的电流I1=600mA=0.6A，
根据并联电路的电流规律I=I1+I2可得，
此时通过灯L2中的电流I2=I﹣I1=0.9A﹣0.6A=0.3A。
答：
（1）此时灯L1的电流为0、L2的电流为0.3A；
（2）通过灯L1、L2的电流分别是0.2A；
（3）此时通过灯L2中的电流是0.3A。
