地球的圈层结构
第一章 行星地球

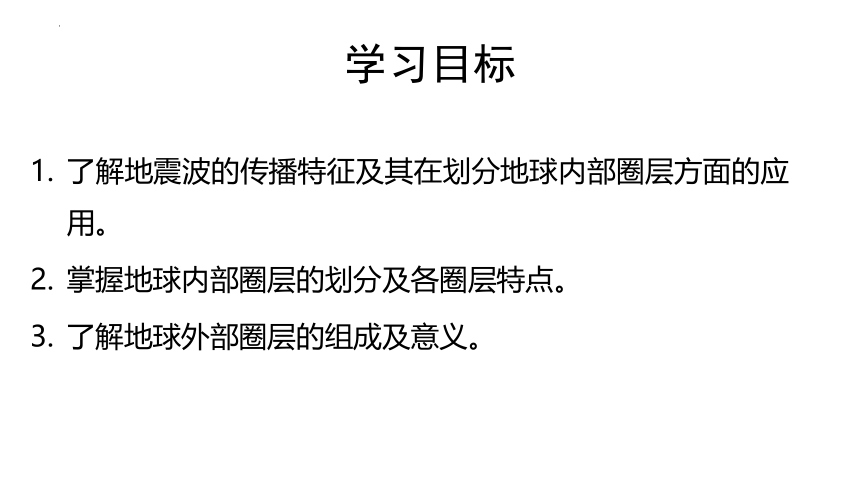

了解地震波的传播特征及其在划分地球内部圈层方面的应用。
掌握地球内部圈层的划分及各圈层特点。
了解地球外部圈层的组成及意义。
学习目标
地球的内部圈层结构
我们无法看见地球的内部，那有什么办法可以知道地球内部的情况呢？
3

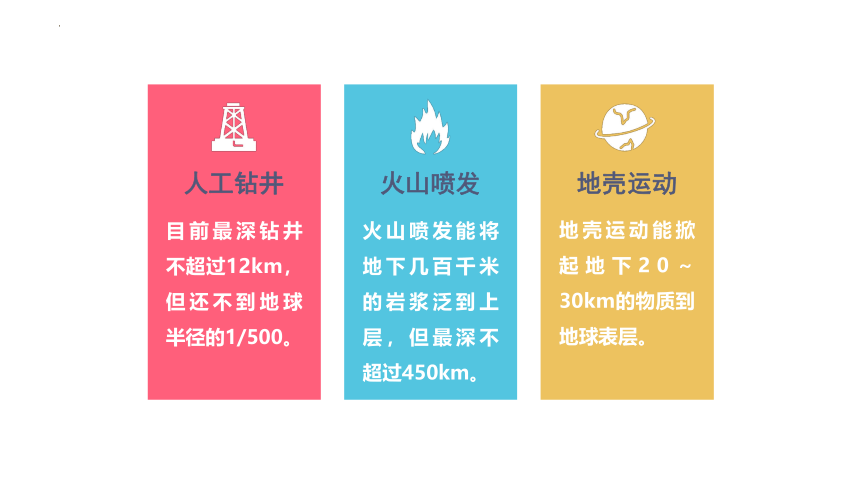

目前最深钻井不超过12km，但还不到地球半径的1/500。
人工钻井
火山喷发能将地下几百千米的岩浆泛到上层，但最深不超过450km。
火山喷发
地壳运动能掀起地下20～30km的物质到地球表层。
地壳运动

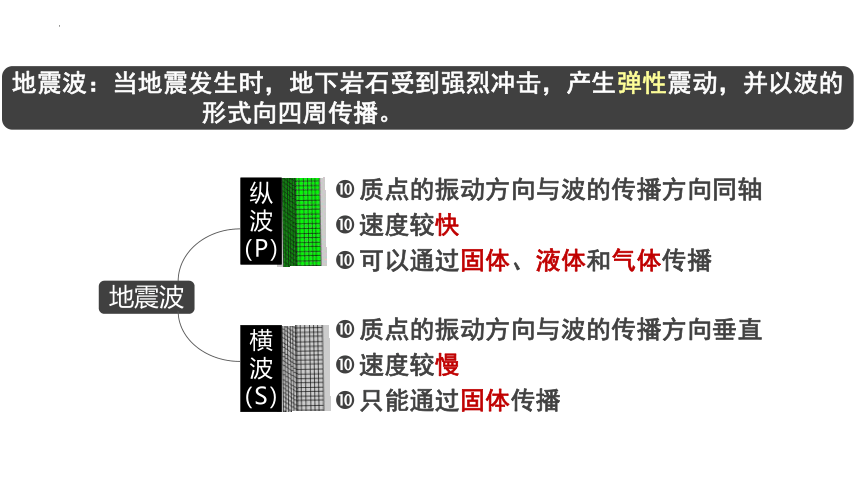

地震波
质点的振动方向与波的传播方向垂直
速度较慢
只能通过固体传播
质点的振动方向与波的传播方向同轴
速度较快
可以通过固体、液体和气体传播
横波(S)
纵
波
（P）
横
波
（S）
地震波：当地震发生时，地下岩石受到强烈冲击，产生弹性震动，并以波的
形式向四周传播。

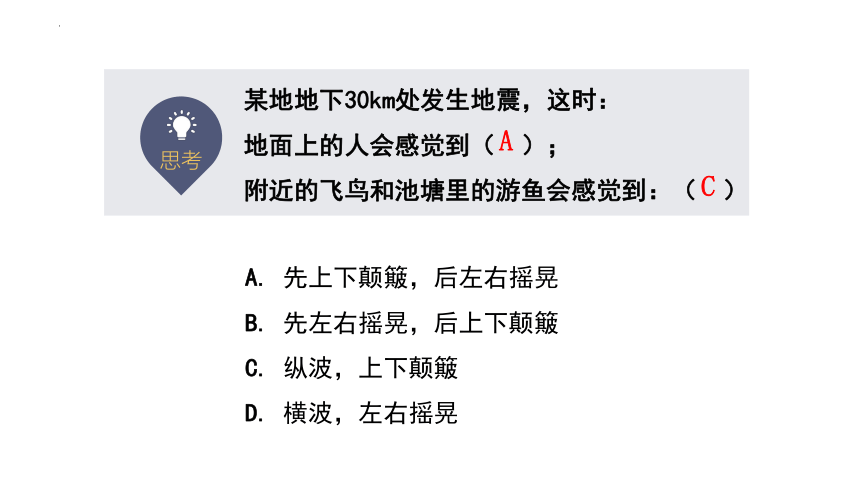

A. 先上下颠簸，后左右摇晃
B. 先左右摇晃，后上下颠簸
C. 纵波，上下颠簸
D. 横波，左右摇晃
某地地下30km处发生地震，这时：
地面上的人会感觉到（ ）；
附近的飞鸟和池塘里的游鱼会感觉到：（ ）
思考
A
C
7
6000
5000
4000
3000
2000
1000
0
3
6
9
12
15
深度：km
速度：km/s
地壳
地幔
外核
内核
33km
2900km
莫霍界面
古登堡界面
地震波的传播速度与地球内部圈层的划分
名称 地下深度 波速变化
莫霍界面
古登堡界面
33km
2900km
横、纵波明显增加
纵波突然下降，横波完全消失
地壳
地幔
外核
内核
莫霍界面
古登堡界面
33km
2900km
不连续面
的特点
地壳：
固态
地幔:可能为固态
外核：液态
内核：固态
0
80
400
900
2900
5150
6370
内核
深度/km
外核
地核
地幔
下地幔
地壳
岩石圈
软流层
上地幔
包括地壳和上地幔顶部，由坚硬岩石组成
一般认为是岩浆的发源地
元素组成的百分比
地壳的结构特点
厚度
养闺女贴给哪家美？
氧、硅、铝、铁、钙、钠、钾、镁
不均(厚度变化规律)
地 幔
海平面
0
10
20
30
40
深度 (千米)
莫
霍
面
界
1.地壳主要分为哪两层？为什么？
A
B
2.从图中总结地壳在全球分布的特点？
硅铝层与硅镁层，因为组成地壳最多的元素为O、Si、Al
①厚度不均（海拔越高,厚度越大)
②硅铝层的不连续分布即在大洋底部硅铝层消失，硅镁层直接露出洋底
硅 镁 层
硅 铝 层
分组讨论
大洋地壳和大陆地壳厚度相同。
软流层位于上地幔，是岩浆的主要发源地。
x
14
圈层名称 特征 状态
地壳
1.由岩石组成的固体外壳
2.厚度不均，大洋薄，大陆厚
固态
不连续面：莫霍界面 — 深度33km
不连续面：古登堡界面 — 深度2900km
地幔
上地幔
下地幔
上地幔上部存在一个软流层
这里可能为岩浆的主要源地
固态
地核
外核
内核
固态
液态
接近液态，横波不能通过
温度、压力和密度很大
15
地球外部圈层之间相互联系、相互制约，形成了人类赖以生存和发展的自然环境。
气
大
圈
生
物
圈
圈
水
石
岩
圈
地球外部圈层
16
对流层
外逸层
热层
中间层
平流层
20km
50km
85km
690km
10 000km
大气圈
包围着地球，由气体和悬浮物组成的复杂系统
17
水圈
由地球表层水体构成的连续但不规则的圈层。
18
生物圈
地球表层生物及其生存环境的总称。
