高二物理必修三12.3 实验：电池电动势和内阻的测量课时练习（Word版含答案）

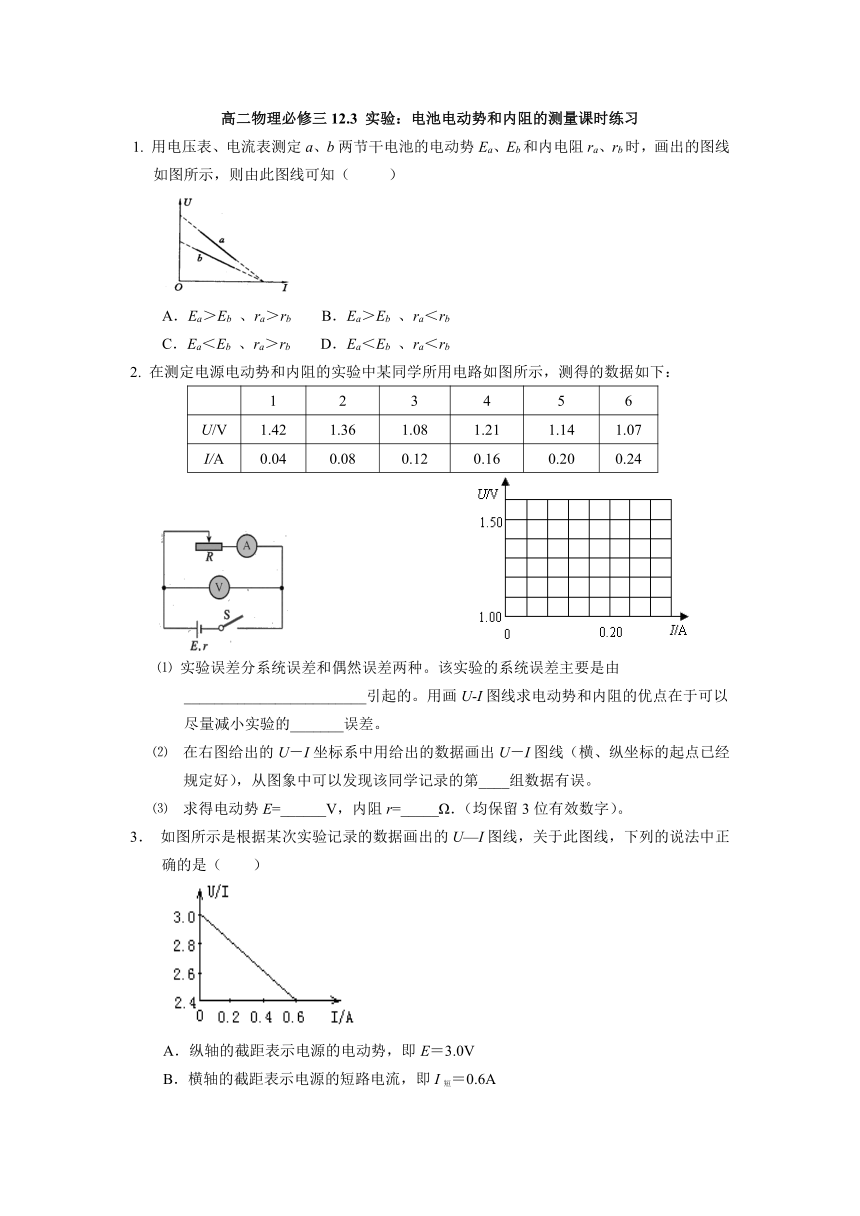

高二物理必修三12.3 实验：电池电动势和内阻的测量课时练习
1. 用电压表、电流表测定a、b两节干电池的电动势Ea、Eb和内电阻ra、rb时，画出的图线如图所示，则由此图线可知（ ）
A．Ea＞Eb 、ra＞rb B．Ea＞Eb 、ra＜rb
C．Ea＜Eb 、ra＞rb D．Ea＜Eb 、ra＜rb
2. 在测定电源电动势和内阻的实验中某同学所用电路如图所示，测得的数据如下：
1 2 3 4 5 6
U/V 1.42 1.36 1.08 1.21 1.14 1.07
I/A 0.04 0.08 0.12 0.16 0.20 0.24
⑴ 实验误差分系统误差和偶然误差两种。该实验的系统误差主要是由________________________引起的。用画U-I图线求电动势和内阻的优点在于可以尽量减小实验的_______误差。
⑵ 在右图给出的U－I坐标系中用给出的数据画出U－I图线（横、纵坐标的起点已经规定好），从图象中可以发现该同学记录的第____组数据有误。
⑶ 求得电动势E=______V，内阻r=_____Ω．（均保留3位有效数字）。
3． 如图所示是根据某次实验记录的数据画出的U—I图线，关于此图线，下列的说法中正确的是（ ）
A．纵轴的截距表示电源的电动势，即E＝3.0V
B．横轴的截距表示电源的短路电流，即I短＝0.6A
C．电源的内阻r＝5Ω
D．电源的内阻r＝1.0Ω
4．用电流表和电压表测干电池的电动势和内电阻，提供的器材如图所示。
（1）用实线代表导线把图甲所示的实物连接成测量电路。（两节干电池串联作为电源，图中有部分线路已连接好）
（2） 图乙中的6个点表示实验中测得的6组电流I、电压U的值，按照这些实验值作出U－I图线，由此图线求得的电源电动势E＝_______V，内电阻r＝_______Ω。（结果保留两位小数）
5．如图实物分别为开关，两个电池串联的电源，电压表，电阻箱，还有导线若干（图中未画出）。现用这些器材来测量电源的电动势E和内电阻r。
　?
（1）在上面右边线框内画出实验电路图并按电路图在实物图上连接导线。
（2）若要测得E、ｒ的值，电阻箱至少需取________个不同数值。
（3）若电压表每个分度表示的电压值未知，但指针偏转角度与电压表两端电压成正比，能否用此电路测量E 答：________．能否用此电路测r？答：________。
6．在测量电源的电动势和内阻的实验中，由于所用电压表（视为理想电压表）的量程较小，某同学设计了如图所示的实物电路。
（1）实验时，应先将电阻箱的电阻调到 。（选填“最大值”、“最小值”或“任意值”）
（2）改变电阻箱的阻值R，分别测出阻值=10的定值电阻两 端的电压U，下列两组R的取值方案中，比较合理的方案是 。（选填“1”或“2”）
方案编号 电阻箱的阻值R/Ω
1 400.0 350.0 300.0 250.0 200.0
2 80.0 70.0 60.0 50.0 40.
（3）根据实验数据描点，绘出的图象是一条直线．若直线的斜率为k，在坐标轴上的截距为b，则该电源的电动势E= ，内阻r= 。（用k、b和R0表示）
7. 现有器材：量程为10.0mA、内阻约30-40的电流表一个，定值电阻R1=150，定值电阻R2=100，单刀单掷开关K，导线若干。要求利用这些器材测量一干电池（电动势约1.5V）的电动势。
（1）按要求在实物图上连线。
（2）用已知量和直接测得量表示的待测电动势的表达式为E= ，式中各直接测得量的意义是： 。
8. 在测定一节干电池的电动势和内电阻的实验中，备有下列器材：
① 干电池E（电动势约为1.5V、内电阻大约为1.0）
② 电压表V（0~15V）
③ 电流表A（0~0.6A、内阻0.5）
④ 电流表G（满偏电流3mA、内阻Rg=10）
⑤ 滑动变阻器R1（0~10、10A）
⑥ 滑动变阻器R2（0~100、1A）
⑦ 定值电阻R3=990
⑧ 开关、导线若干　
1 为了方便且能较准确地进行测量，其中应选用的滑动变阻器是_________（填写字母代号）；
⑵ 请在线框内画出你所设计的实验电路图，并在图中标上所选用器材的符号。
⑶ 上图为某一同学根据他设计的实验，绘出的I1—I2图线（I1为电流表G的示数，I2为电流表A的示数），由图线可求得被测电池的电动势E = V，内电阻r = 。
参考答案：
1.A
2.电压表分流 偶然 3 1.50 1.78
3.AD
4.3.00 0.77
5.2 否 能
6.最大值 2 E= r=
7. E= I1为两电阻串联时电流表读数、I２为接入电阻R1时电流表读数
8. ⑤ 1.46 0.35
