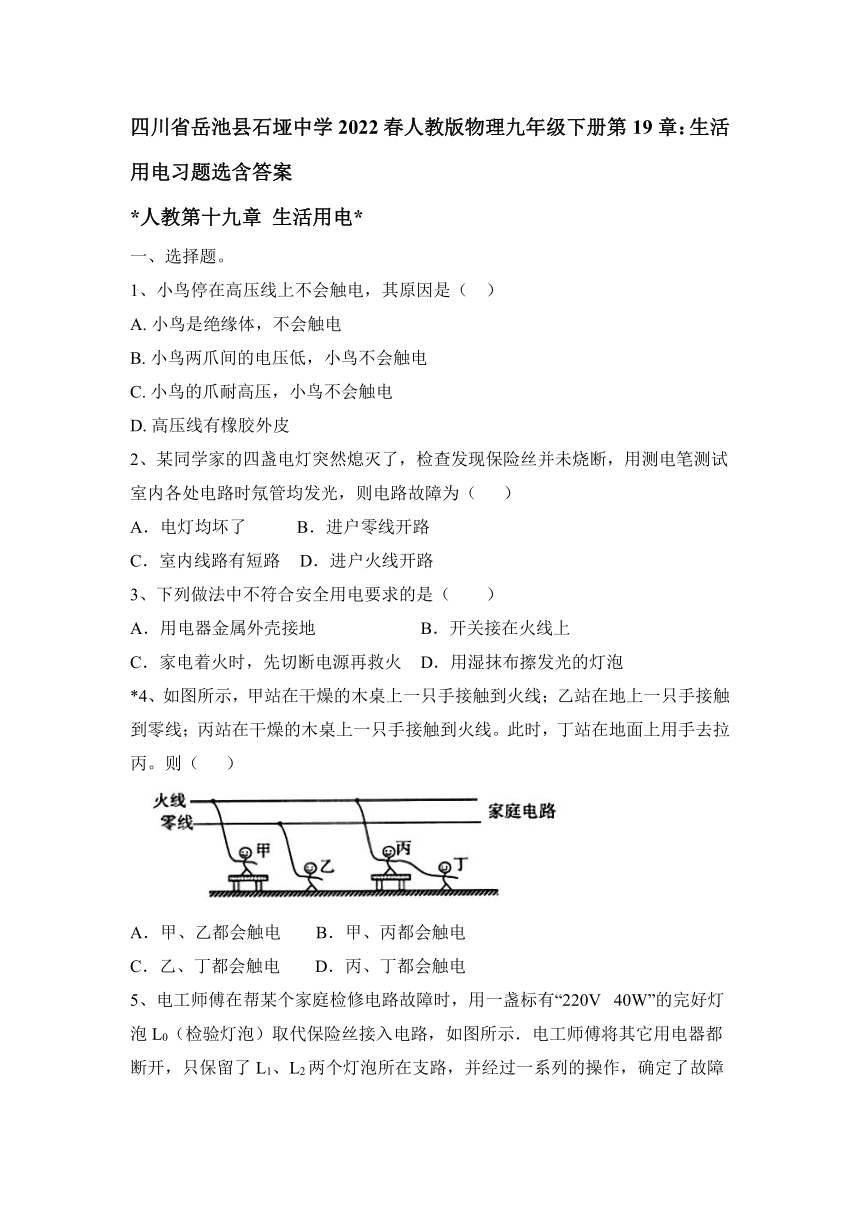

四川省岳池县石垭中学2022春人教版物理九年级下册第19章：生活用电习题选含答案

四川省岳池县石垭中学2022春人教版物理九年级下册第19章：生活用电习题选含答案
*人教第十九章 生活用电*
一、选择题。
1、小鸟停在高压线上不会触电，其原因是（ ）
A. 小鸟是绝缘体，不会触电
B. 小鸟两爪间的电压低，小鸟不会触电
C. 小鸟的爪耐高压，小鸟不会触电
D. 高压线有橡胶外皮
2、某同学家的四盏电灯突然熄灭了，检查发现保险丝并未烧断，用测电笔测试室内各处电路时氖管均发光，则电路故障为（ ）
A．电灯均坏了 B．进户零线开路
C．室内线路有短路 D．进户火线开路
3、下列做法中不符合安全用电要求的是（　　）
A．用电器金属外壳接地 B．开关接在火线上
C．家电着火时，先切断电源再救火 D．用湿抹布擦发光的灯泡
*4、如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则（ ）
A．甲、乙都会触电 B．甲、丙都会触电
C．乙、丁都会触电 D．丙、丁都会触电

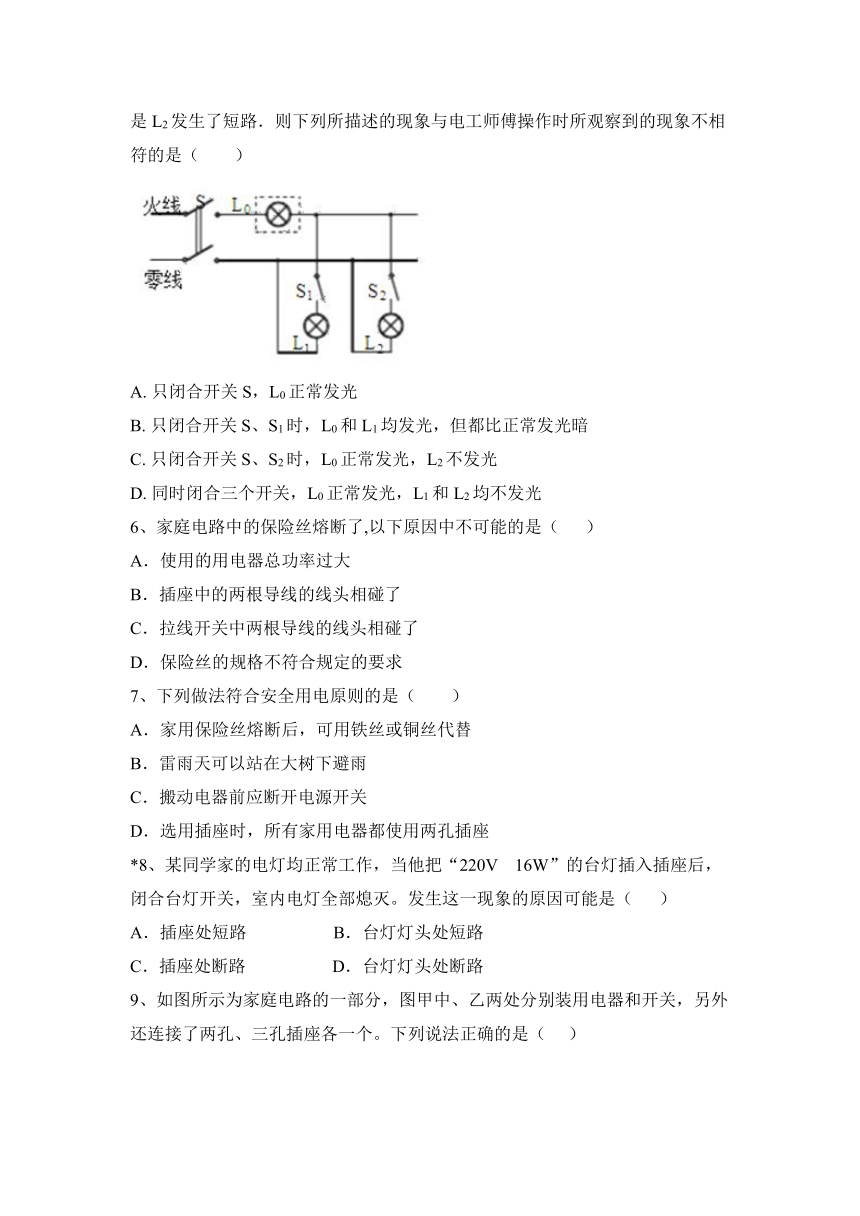

5、电工师傅在帮某个家庭检修电路故障时，用一盏标有“220V 40W”的完好灯泡L0（检验灯泡）取代保险丝接入电路，如图所示．电工师傅将其它用电器都断开，只保留了L1、L2两个灯泡所在支路，并经过一系列的操作，确定了故障是L2发生了短路．则下列所描述的现象与电工师傅操作时所观察到的现象不相符的是（　　）
A. 只闭合开关S，L0正常发光
B. 只闭合开关S、S1时，L0和L1均发光，但都比正常发光暗
C. 只闭合开关S、S2时，L0正常发光，L2不发光
D. 同时闭合三个开关，L0正常发光，L1和L2均不发光
6、家庭电路中的保险丝熔断了,以下原因中不可能的是（ ）
A．使用的用电器总功率过大
B．插座中的两根导线的线头相碰了
C．拉线开关中两根导线的线头相碰了
D．保险丝的规格不符合规定的要求
7、下列做法符合安全用电原则的是（　　）
A．家用保险丝熔断后，可用铁丝或铜丝代替
B．雷雨天可以站在大树下避雨
C．搬动电器前应断开电源开关
D．选用插座时，所有家用电器都使用两孔插座
*8、某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭。发生这一现象的原因可能是（ ）
A．插座处短路 B．台灯灯头处短路
C．插座处断路 D．台灯灯头处断路

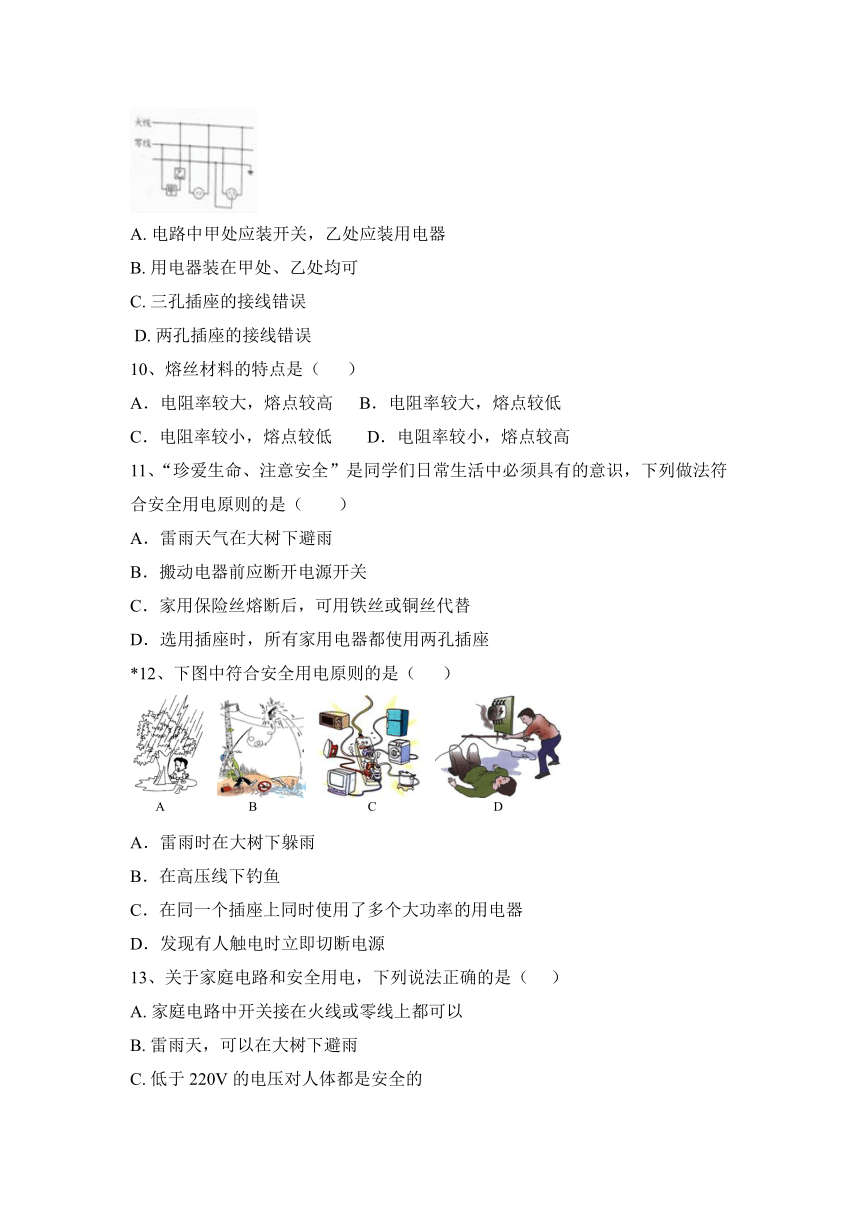

9、如图所示为家庭电路的一部分，图甲中、乙两处分别装用电器和开关，另外还连接了两孔、三孔插座各一个。下列说法正确的是（ ）
A. 电路中甲处应装开关，乙处应装用电器
B. 用电器装在甲处、乙处均可
C. 三孔插座的接线错误
D. 两孔插座的接线错误
10、熔丝材料的特点是（ ）
A．电阻率较大，熔点较高 B．电阻率较大，熔点较低
C．电阻率较小，熔点较低 D．电阻率较小，熔点较高
11、“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列做法符合安全用电原则的是（　　）
A．雷雨天气在大树下避雨
B．搬动电器前应断开电源开关
C．家用保险丝熔断后，可用铁丝或铜丝代替
D．选用插座时，所有家用电器都使用两孔插座
*12、下图中符合安全用电原则的是（ ）
A．雷雨时在大树下躲雨
B．在高压线下钓鱼
C．在同一个插座上同时使用了多个大功率的用电器
D．发现有人触电时立即切断电源
13、关于家庭电路和安全用电，下列说法正确的是（ ）
A. 家庭电路中开关接在火线或零线上都可以
B. 雷雨天，可以在大树下避雨
C. 低于220V的电压对人体都是安全的
D. 发现有人触电时不能直接用手拉开触电者

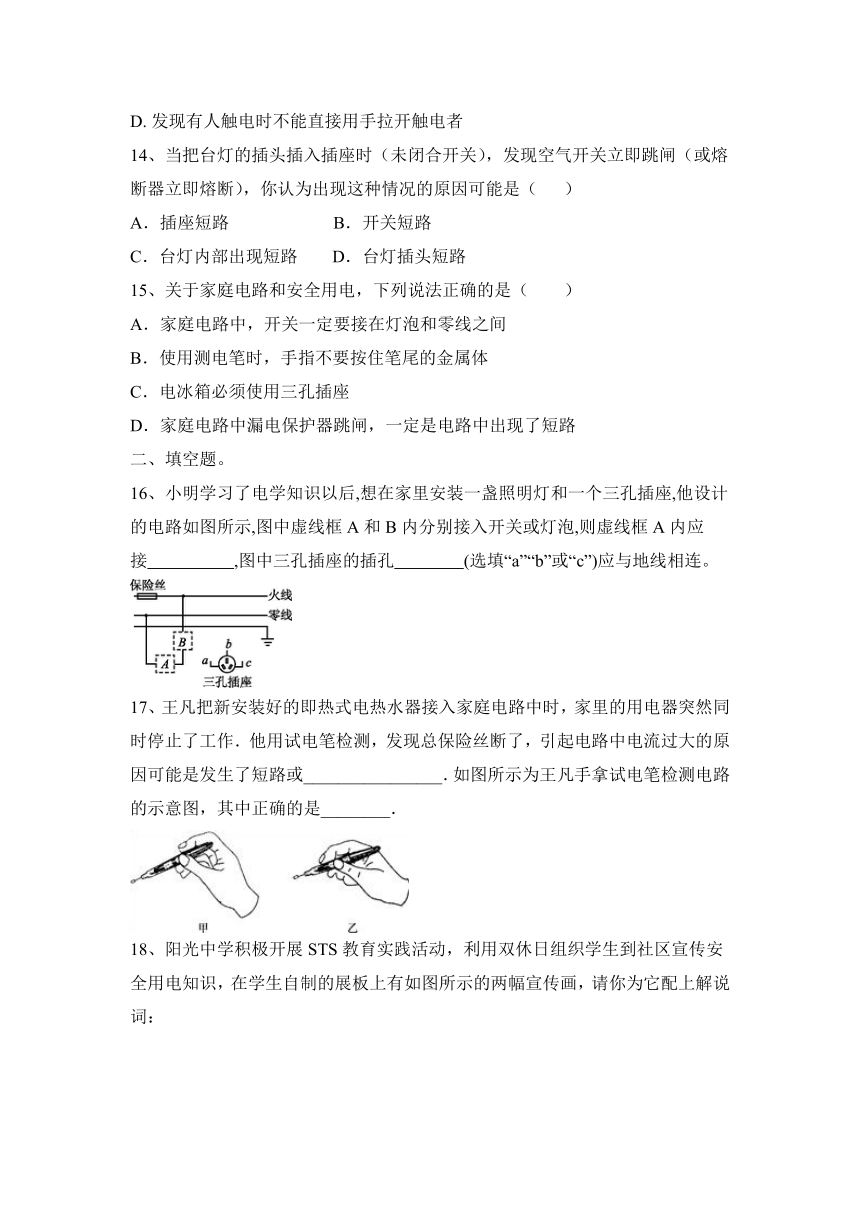

14、当把台灯的插头插入插座时（未闭合开关），发现空气开关立即跳闸（或熔断器立即熔断），你认为出现这种情况的原因可能是（ ）
A．插座短路 B．开关短路
C．台灯内部出现短路 D．台灯插头短路
15、关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路中，开关一定要接在灯泡和零线之间
B．使用测电笔时，手指不要按住笔尾的金属体
C．电冰箱必须使用三孔插座
D．家庭电路中漏电保护器跳闸，一定是电路中出现了短路
二、填空题。
16、小明学习了电学知识以后,想在家里安装一盏照明灯和一个三孔插座,他设计的电路如图所示,图中虚线框A和B内分别接入开关或灯泡,则虚线框A内应接　　　　　,图中三孔插座的插孔　　　　(选填“a”“b”或“c”)应与地线相连。
17、王凡把新安装好的即热式电热水器接入家庭电路中时，家里的用电器突然同时停止了工作．他用试电笔检测，发现总保险丝断了，引起电路中电流过大的原因可能是发生了短路或________________．如图所示为王凡手拿试电笔检测电路的示意图，其中正确的是________．

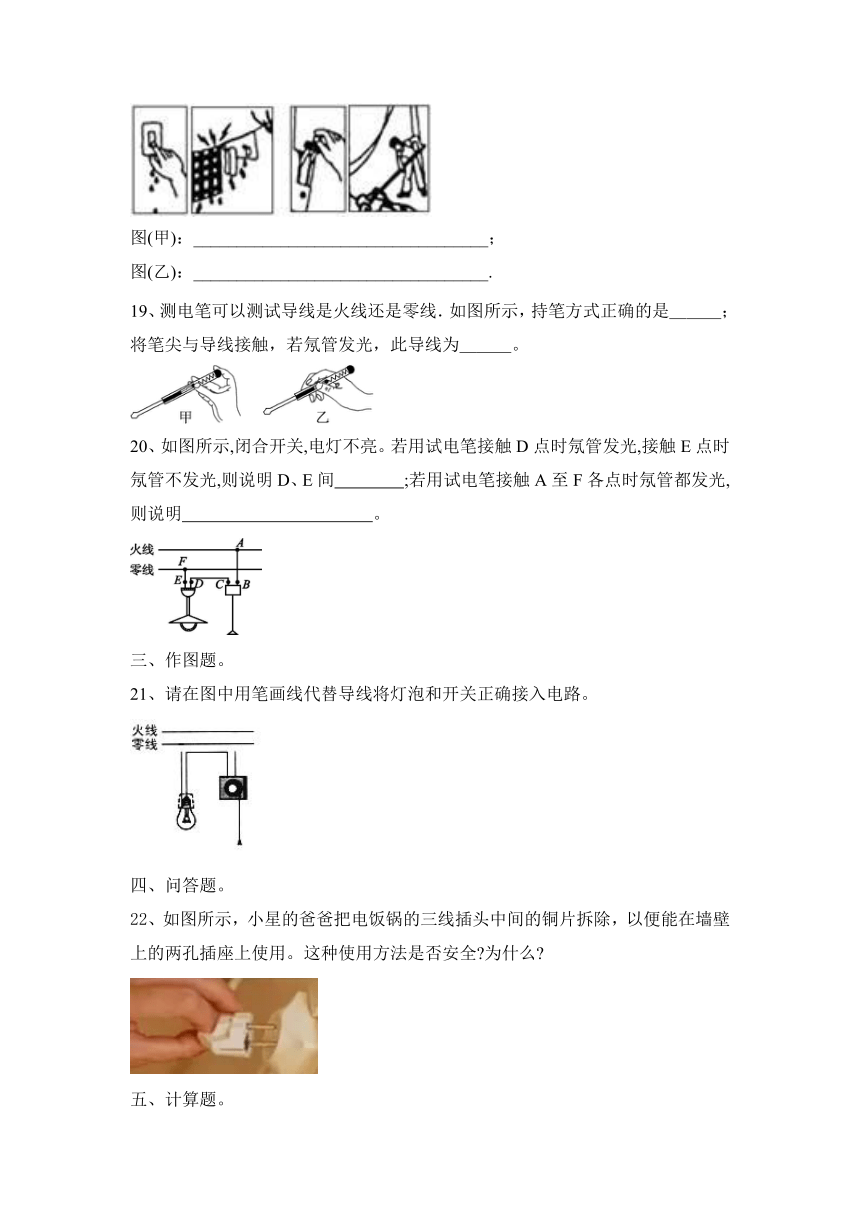

18、阳光中学积极开展STS教育实践活动，利用双休日组织学生到社区宣传安全用电知识，在学生自制的展板上有如图所示的两幅宣传画，请你为它配上解说词：
图(甲)：__________________________________；
图(乙)：__________________________________.
19、测电笔可以测试导线是火线还是零线．如图所示，持笔方式正确的是＿＿＿；将笔尖与导线接触，若氖管发光，此导线为＿＿＿。
20、如图所示,闭合开关,电灯不亮。若用试电笔接触D点时氖管发光,接触E点时氖管不发光,则说明D、E间　　　　;若用试电笔接触A至F各点时氖管都发光,则说明　 。
三、作图题。
21、请在图中用笔画线代替导线将灯泡和开关正确接入电路。
四、问答题。
22、如图所示，小星的爸爸把电饭锅的三线插头中间的铜片拆除，以便能在墙壁上的两孔插座上使用。这种使用方法是否安全 为什么
五、计算题。
23、如图是家庭电路的一部分.电能表的电流规格是“10(40) A”,L是“220 V　22 W”的节能灯,插座上接入“220 V　220 W”的电视机(图中未画出).灯和电视机同时工作。求：

(1)通过电能表的电流.
(2)连续工作4 h消耗多少kW·h的电能.
(3)该电路中还能接入的用电器的最大功率.
四川省岳池县石垭中学2022春人教版物理九年级下册第19章：生活用电习题选含答案
*人教第十九章 生活用电*
一、选择题。
1、小鸟停在高压线上不会触电，其原因是（ ）
A. 小鸟是绝缘体，不会触电
B. 小鸟两爪间的电压低，小鸟不会触电
C. 小鸟的爪耐高压，小鸟不会触电
D. 高压线有橡胶外皮
【答案】B
2、某同学家的四盏电灯突然熄灭了，检查发现保险丝并未烧断，用测电笔测试室内各处电路时氖管均发光，则电路故障为（ ）
A．电灯均坏了 B．进户零线开路
C．室内线路有短路 D．进户火线开路
【答案】B
3、下列做法中不符合安全用电要求的是（　　）
A．用电器金属外壳接地 B．开关接在火线上
C．家电着火时，先切断电源再救火 D．用湿抹布擦发光的灯泡
【答案】D。
*4、如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则（ ）
A．甲、乙都会触电 B．甲、丙都会触电
C．乙、丁都会触电 D．丙、丁都会触电
【答案】D
5、电工师傅在帮某个家庭检修电路故障时，用一盏标有“220V 40W”的完好灯泡L0（检验灯泡）取代保险丝接入电路，如图所示．电工师傅将其它用电器都断开，只保留了L1、L2两个灯泡所在支路，并经过一系列的操作，确定了故障是L2发生了短路．则下列所描述的现象与电工师傅操作时所观察到的现象不相符的是（　　）
A. 只闭合开关S，L0正常发光
B. 只闭合开关S、S1时，L0和L1均发光，但都比正常发光暗
C. 只闭合开关S、S2时，L0正常发光，L2不发光
D. 同时闭合三个开关，L0正常发光，L1和L2均不发光
【答案】A
6、家庭电路中的保险丝熔断了,以下原因中不可能的是（ ）
A．使用的用电器总功率过大
B．插座中的两根导线的线头相碰了
C．拉线开关中两根导线的线头相碰了
D．保险丝的规格不符合规定的要求
【答案】C
7、下列做法符合安全用电原则的是（　　）
A．家用保险丝熔断后，可用铁丝或铜丝代替
B．雷雨天可以站在大树下避雨
C．搬动电器前应断开电源开关
D．选用插座时，所有家用电器都使用两孔插座
【答案】C。
*8、某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭。发生这一现象的原因可能是（ ）
A．插座处短路 B．台灯灯头处短路
C．插座处断路 D．台灯灯头处断路
【答案】B
9、如图所示为家庭电路的一部分，图甲中、乙两处分别装用电器和开关，另外还连接了两孔、三孔插座各一个。下列说法正确的是（ ）
A. 电路中甲处应装开关，乙处应装用电器
B. 用电器装在甲处、乙处均可
C. 三孔插座的接线错误
D. 两孔插座的接线错误
【答案】C
10、熔丝材料的特点是（ ）
A．电阻率较大，熔点较高 B．电阻率较大，熔点较低
C．电阻率较小，熔点较低 D．电阻率较小，熔点较高
【答案】B
11、“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列做法符合安全用电原则的是（　　）
A．雷雨天气在大树下避雨
B．搬动电器前应断开电源开关
C．家用保险丝熔断后，可用铁丝或铜丝代替
D．选用插座时，所有家用电器都使用两孔插座
【答案】B。
*12、下图中符合安全用电原则的是（ ）
A．雷雨时在大树下躲雨
B．在高压线下钓鱼
C．在同一个插座上同时使用了多个大功率的用电器
D．发现有人触电时立即切断电源
【答案】D
13、关于家庭电路和安全用电，下列说法正确的是（ ）
A. 家庭电路中开关接在火线或零线上都可以
B. 雷雨天，可以在大树下避雨
C. 低于220V的电压对人体都是安全的
D. 发现有人触电时不能直接用手拉开触电者
【答案】D
14、当把台灯的插头插入插座时（未闭合开关），发现空气开关立即跳闸（或熔断器立即熔断），你认为出现这种情况的原因可能是（ ）
A．插座短路 B．开关短路
C．台灯内部出现短路 D．台灯插头短路
【答案】C
15、关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路中，开关一定要接在灯泡和零线之间
B．使用测电笔时，手指不要按住笔尾的金属体
C．电冰箱必须使用三孔插座
D．家庭电路中漏电保护器跳闸，一定是电路中出现了短路
【答案】C。
二、填空题。
16、小明学习了电学知识以后,想在家里安装一盏照明灯和一个三孔插座,他设计的电路如图所示,图中虚线框A和B内分别接入开关或灯泡,则虚线框A内应接　　　　　,图中三孔插座的插孔　　　　(选填“a”“b”或“c”)应与地线相连。
【答案】灯泡　b
17、王凡把新安装好的即热式电热水器接入家庭电路中时，家里的用电器突然同时停止了工作．他用试电笔检测，发现总保险丝断了，引起电路中电流过大的原因可能是发生了短路或________________．如图所示为王凡手拿试电笔检测电路的示意图，其中正确的是________．
【答案】用电器总功率过大 甲
18、阳光中学积极开展STS教育实践活动，利用双休日组织学生到社区宣传安全用电知识，在学生自制的展板上有如图所示的两幅宣传画，请你为它配上解说词：
图(甲)：__________________________________；
图(乙)：__________________________________.
【答案】不要用湿手扳开关、不要在电线上搭晾衣物
有人触电时，要先切断电源，或用干木棍等绝缘体拨开电线
19、测电笔可以测试导线是火线还是零线．如图所示，持笔方式正确的是＿＿＿；将笔尖与导线接触，若氖管发光，此导线为＿＿＿。
【答案】甲 火线
20、如图所示,闭合开关,电灯不亮。若用试电笔接触D点时氖管发光,接触E点时氖管不发光,则说明D、E间　　　　;若用试电笔接触A至F各点时氖管都发光,则说明　 。
【答案】断路　进户零线断路
三、作图题。
21、请在图中用笔画线代替导线将灯泡和开关正确接入电路。
【答案】如图所示：
四、问答题。
22、如图所示，小星的爸爸把电饭锅的三线插头中间的铜片拆除，以便能在墙壁上的两孔插座上使用。这种使用方法是否安全 为什么
【答案】不安全。这样使用插头会使电饭锅的金属外壳不能接地，在金属外壳漏电时容易出现触电事故。
五、计算题。
23、如图是家庭电路的一部分.电能表的电流规格是“10(40) A”,L是“220 V　22 W”的节能灯,插座上接入“220 V　220 W”的电视机(图中未画出).灯和电视机同时工作。求：

(1)通过电能表的电流.
(2)连续工作4 h消耗多少kW·h的电能.
(3)该电路中还能接入的用电器的最大功率.
【答案】(1) P总=P灯+P电视=22 W+220 W=242 W;
I= P1/U=242W/220V= 1.1A.
(2) W=P总t=0.242 kW×4 h=0.968 kW·h
(3)由电能表电流规格可知正常工作的电流Imax=40 A，
最大功率P max=UI max=220 V× 40 A=8 800 W;
P'=Pmax-P总=8 800 W-242 W=8 558 W。
