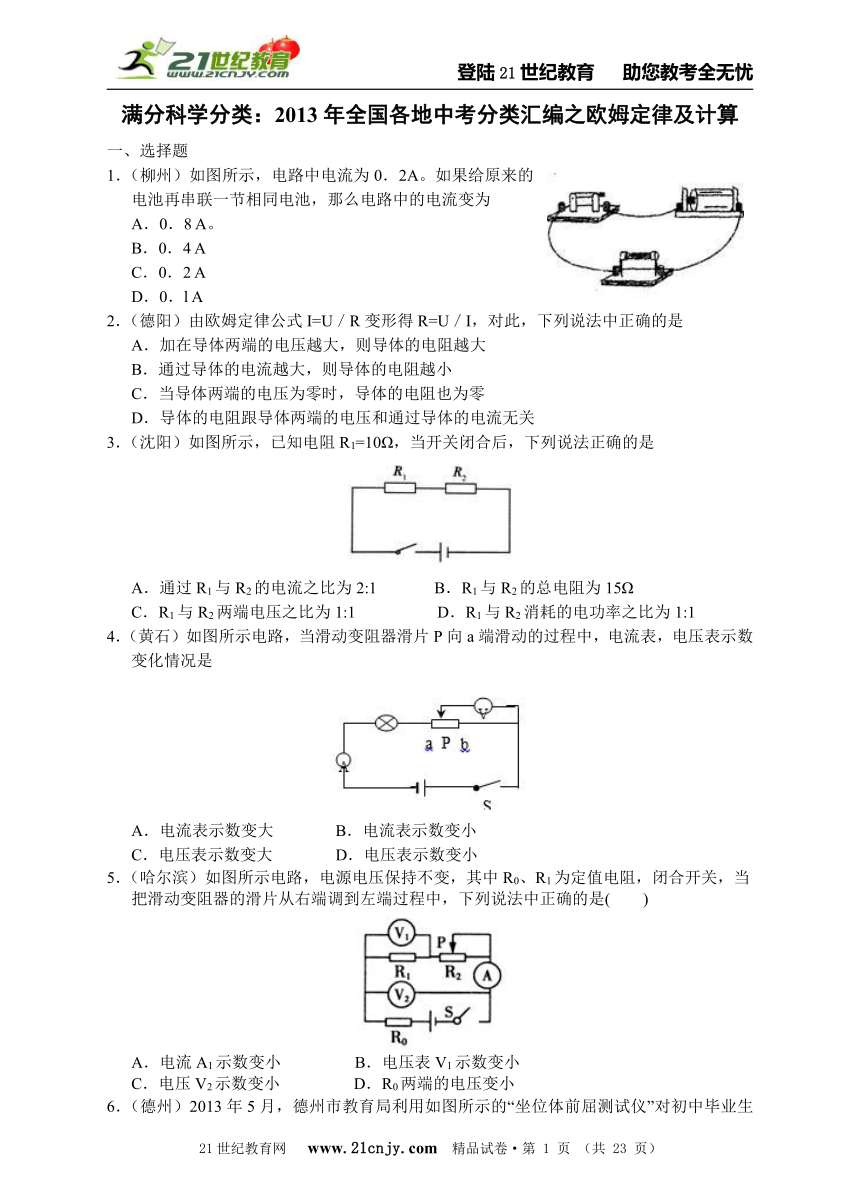

满分科学分类：2013年全国各地中考分类汇编之欧姆定律及计算

满分科学分类：2013年全国各地中考分类汇编之欧姆定律及计算
一、选择题
1．（柳州）如图所示，电路中电流为0．2A。如果给原来的电池再串联一节相同电池，那么电路中的电流变为
A．0．8 A。
B．0．4 A
C．0．2 A
D．0．l A
2．（德阳）由欧姆定律公式I=U／R变形得R=U／I，对此，下列说法中正确的是
A．加在导体两端的电压越大，则导体的电阻越大21世纪教育网版权所有
B．通过导体的电流越大，则导体的电阻越小
C．当导体两端的电压为零时，导体的电阻也为零
D．导体的电阻跟导体两端的电压和通过导体的电流无关
3．（沈阳）如图所示，已知电阻R1=10Ω，当开关闭合后，下列说法正确的是
A．通过R1与R2的电流之比为2:1 B．R1与R2的总电阻为15Ω21世纪教育网版权所有
C．R1与R2两端电压之比为1:1 D．R1与R2消耗的电功率之比为1:1
4．（黄石）如图所示电路，当滑动变阻器滑片P向a端滑动的过程中，电流表，电压表示数变化情况是
A．电流表示数变大 B．电流表示数变小21世纪教育网版权所有
C．电压表示数变大 D．电压表示数变小
5．（哈尔滨）如图所示电路，电源电压保持不变，其中R0、R1为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是( )
A．电流A1示数变小 B．电压表V1示数变小
C．电压V2示数变小 D．R0两端的电压变小21世纪教育网版权所有

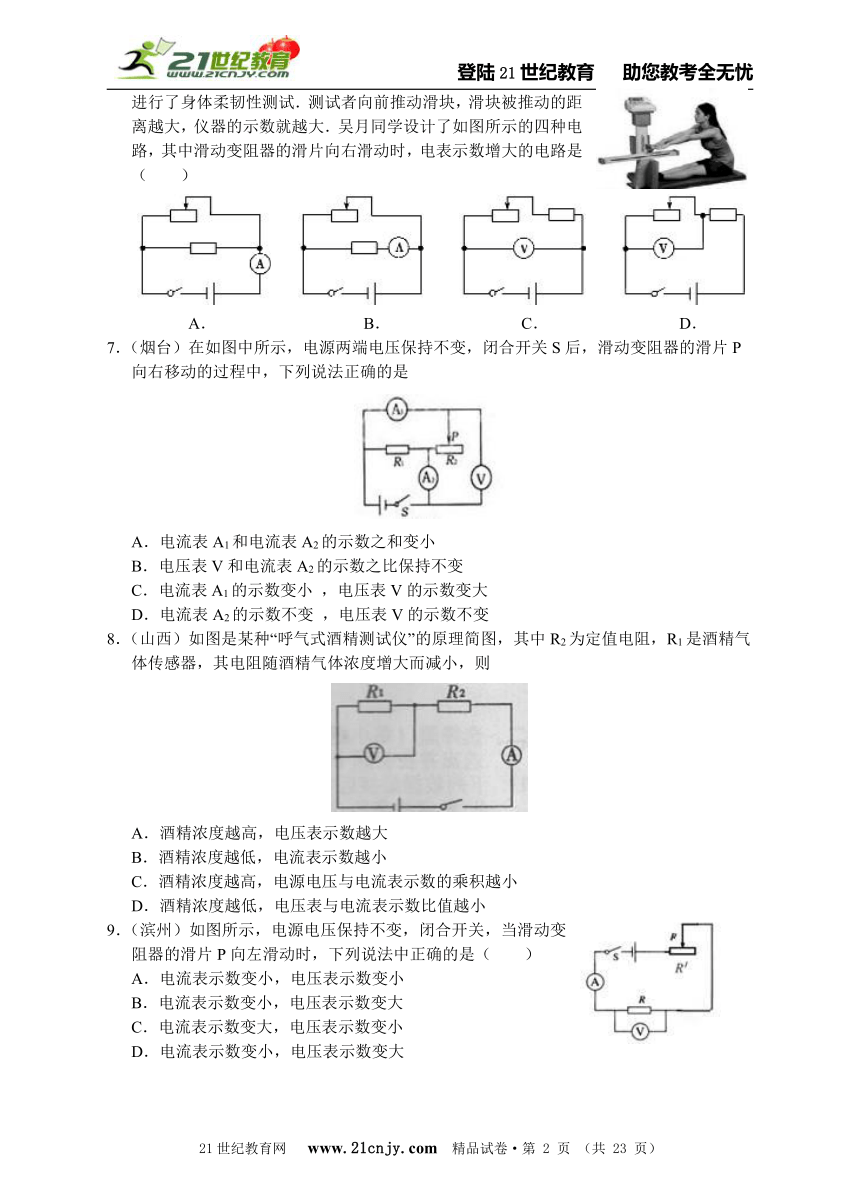

6．（德州）2013年5月，德州市教育局利用如图所示的“坐位体前屈测试仪”对初中毕业生进行了身体柔韧性测试．测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大．吴月同学设计了如图所示的四种电路，其中滑动变阻器的滑片向右滑动时，电表示数增大的电路是（　　）
　
A．　　　　　　　　　B．　　　　　　　　C．　　　　　　　　D．
7．（烟台）在如图中所示，电源两端电压保持不变，闭合开关S后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是21世纪教育网版权所有
A．电流表A1和电流表A2的示数之和变小
B．电压表V和电流表A2的示数之比保持不变
C．电流表A1的示数变小 ，电压表V的示数变大
D．电流表A2的示数不变 ，电压表V的示数不变21世纪教育网版权所有
8．（山西）如图是某种“呼气式酒精测试仪”的原理简图，其中R2为定值电阻，R1是酒精气体传感器，其电阻随酒精气体浓度增大而减小，则
A．酒精浓度越高，电压表示数越大
B．酒精浓度越低，电流表示数越小
C．酒精浓度越高，电源电压与电流表示数的乘积越小
D．酒精浓度越低，电压表与电流表示数比值越小
9．（滨州）如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向左滑动时，下列说法中正确的是（ ）
A．电流表示数变小，电压表示数变小21世纪教育网版权所有
B．电流表示数变小，电压表示数变大
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数变大

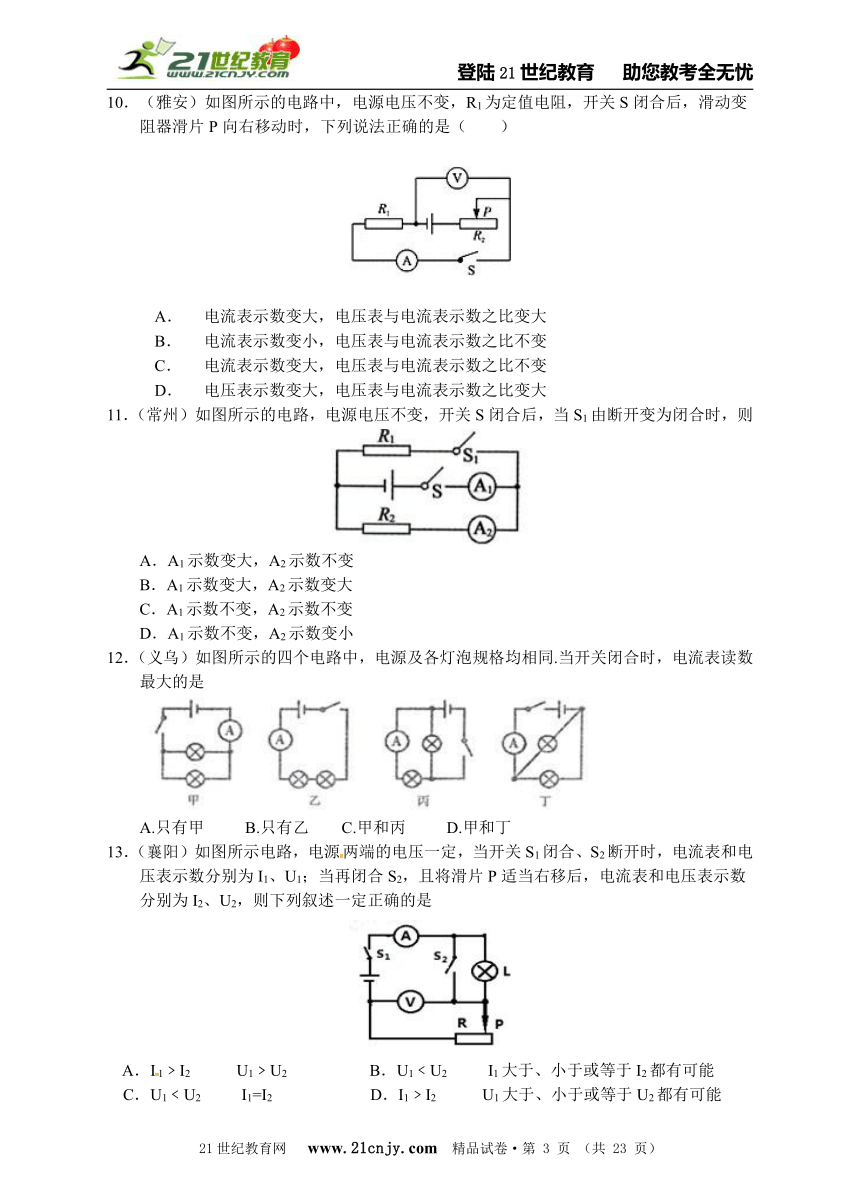

10．（雅安）如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是（　　）
　
A．
电流表示数变大，电压表与电流表示数之比变大
　
B．
电流表示数变小，电压表与电流表示数之比不变21世纪教育网版权所有
　
C．
电流表示数变大，电压表与电流表示数之比不变
　
D．
电压表示数变大，电压表与电流表示数之比变大
11．（常州）如图所示的电路，电源电压不变，开关S闭合后，当S1由断开变为闭合时，则
A．A1示数变大，A2示数不变
B．A1示数变大，A2示数变大
C．A1示数不变，A2示数不变21世纪教育网版权所有
D．A1示数不变，A2示数变小
12．（义乌）如图所示的四个电路中，电源及各灯泡规格均相同.当开关闭合时，电流表读数最大的是
A.只有甲 B.只有乙 C.甲和丙 D.甲和丁21世纪教育网版权所有
13．（襄阳）如图所示电路，电源两端的电压一定，当开关S1闭合、S2断开时，电流表和电压表示数分别为I1、U1；当再闭合S2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是
A．I1﹥I2 U1﹥U2[来源:Z#xx#k.Com]B．U1﹤U2 I1大于、小于或等于I2都有可能
C．U1﹤U2 I1=I2 　　　　　D．I1﹥I2 U1大于、小于或等于U2都有可能

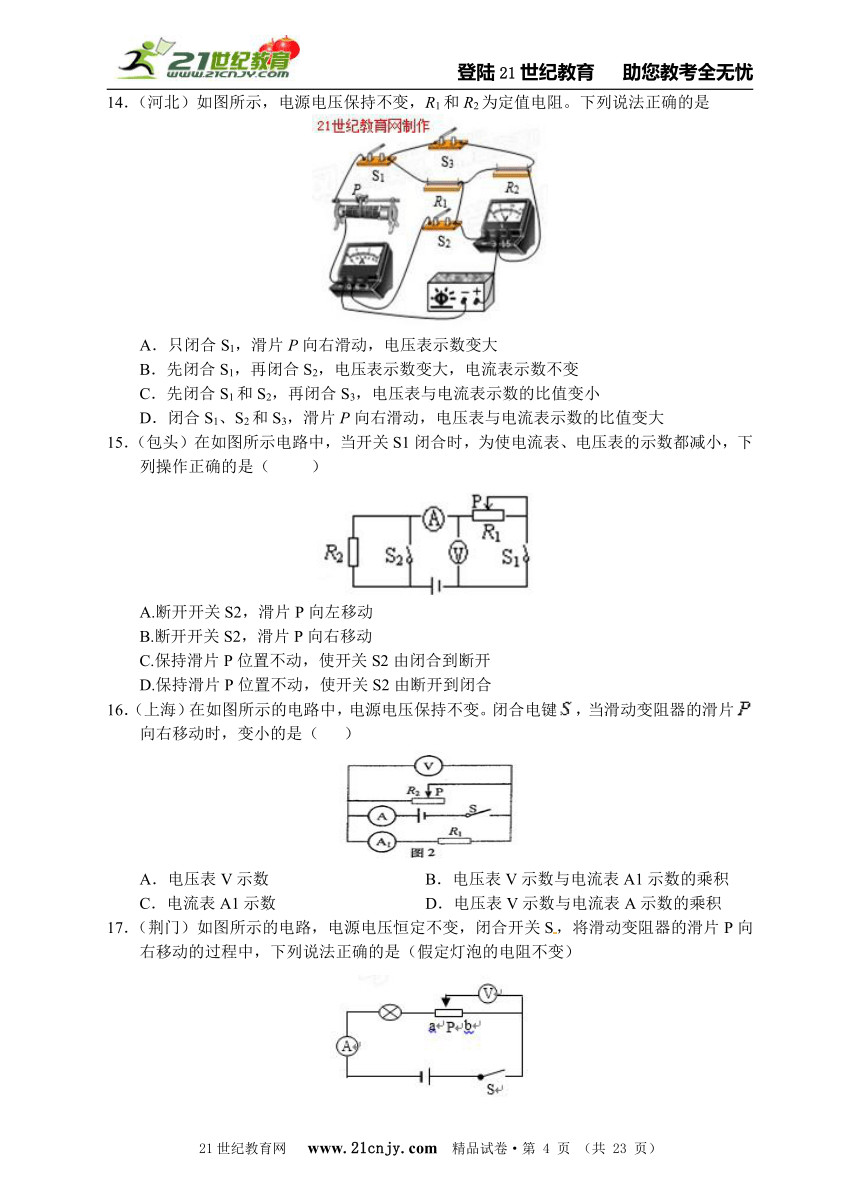

14．（河北）如图所示，电源电压保持不变，R1和R2为定值电阻。下列说法正确的是
A．只闭合S1，滑片P向右滑动，电压表示数变大
B．先闭合S1，再闭合S2，电压表示数变大，电流表示数不变
C．先闭合S1和S2，再闭合S3，电压表与电流表示数的比值变小21世纪教育网版权所有
D．闭合S1、S2和S3，滑片P向右滑动，电压表与电流表示数的比值变大
15．（包头）在如图所示电路中，当开关S1闭合时，为使电流表、电压表的示数都减小，下列操作正确的是（ ）
A.断开开关S2，滑片P向左移动
B.断开开关S2，滑片P向右移动
C.保持滑片P位置不动，使开关S2由闭合到断开
D.保持滑片P位置不动，使开关S2由断开到闭合21世纪教育网版权所有
16．（上海）在如图所示的电路中，电源电压保持不变。闭合电键，当滑动变阻器的滑片向右移动时，变小的是（ ）
A．电压表V示数　　 　 B．电压表V示数与电流表A1示数的乘积
C．电流表A1示数　　　 D．电压表V示数与电流表A示数的乘积
17．（荆门）如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（假定灯泡的电阻不变）21世纪教育网版权所有
A．电流表示数变大
B．电压表示数变大
C．电压表和电流表示数的比值变大
D．电压表和电流表的示数都变小21世纪教育网版权所有

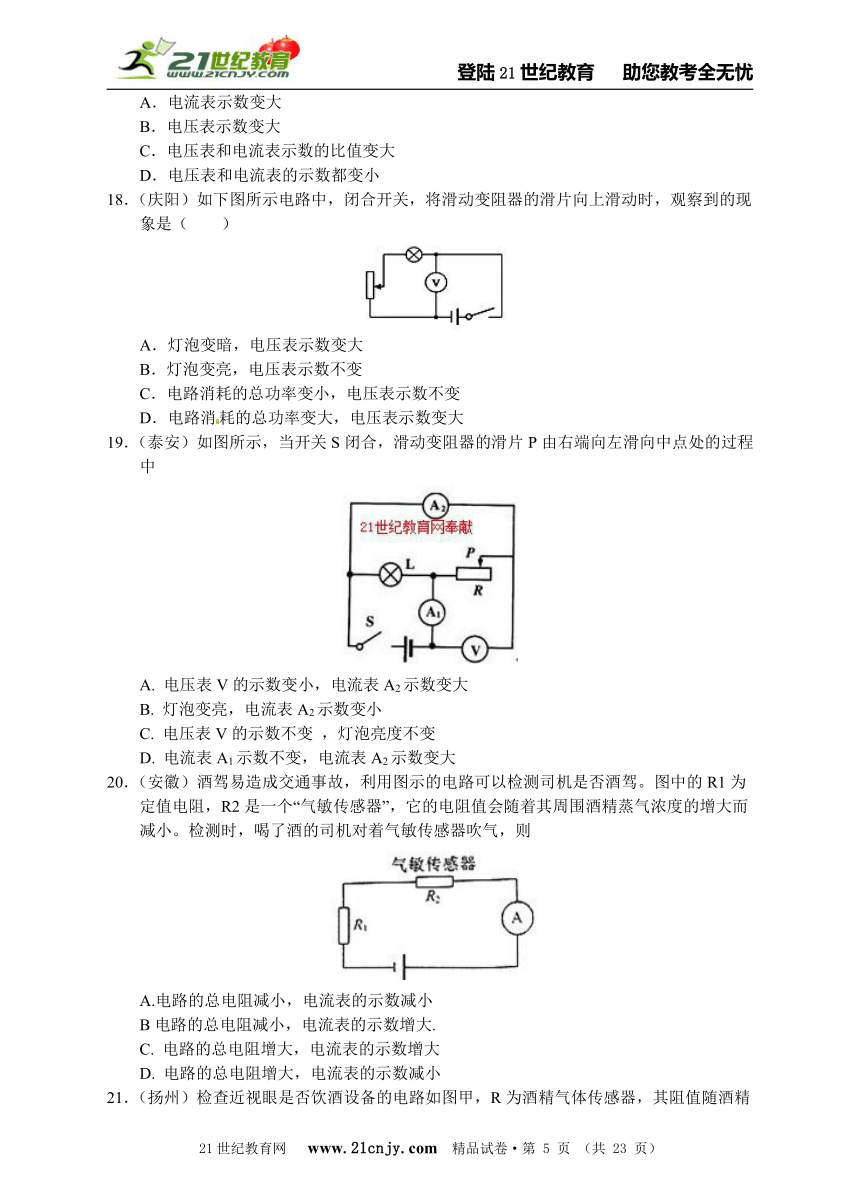

18．（庆阳）如下图所示电路中，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是（　　）
A．灯泡变暗，电压表示数变大
B．灯泡变亮，电压表示数不变
C．电路消耗的总功率变小，电压表示数不变
D．电路消耗的总功率变大，电压表示数变大
19．（泰安）如图所示，当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点处的过程中
A. 电压表V的示数变小，电流表A2示数变大
　B. 灯泡变亮，电流表A2示数变小21世纪教育网版权所有
　C. 电压表V的示数不变 ，灯泡亮度不变
　 D. 电流表A1示数不变，电流表A2示数变大
20．（安徽）酒驾易造成交通事故，利用图示的电路可以检测司机是否酒驾。图中的R1为定值电阻，R2是一个“气敏传感器”，它的电阻值会随着其周围酒精蒸气浓度的增大而减小。检测时，喝了酒的司机对着气敏传感器吹气，则21世纪教育网版权所有
A.电路的总电阻减小，电流表的示数减小
B电路的总电阻减小，电流表的示数增大.
C. 电路的总电阻增大，电流表的示数增大
D. 电路的总电阻增大，电流表的示数减小
21．（扬州）检查近视眼是否饮酒设备的电路如图甲，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变。当检测酒精气体浓度增大时21世纪教育网版权所有
A．电流表示数减小 B．电压表示数减小
C．电路总电阻增大 D．电路总功率增大
22．（福州）如图是一个环境温度监控电路原理图。电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小。若环境温度升高，闭合开关S。则
A．热敏电阻R的阻值变大　　　B．电压表的示数变大
C．通过电阻R的电流变小　　　D．电阻R两端电压变大21世纪教育网版权所有
23．（南充）如图所示的电路中，电源电压恒定，R1为定值电阻，闭合开关S,滑动变阻器R2的滑片P由B端移到a端的过程中、下列说法正确的是
A．电压表和电流表的示数都变大
B．电压表和电流表的示数都变小
C．电压表的示数变大，电流表的示数变小21世纪教育网版权所有
D．电压表的示数变小，电流表的示数变大
24．（重庆）在如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P　向右移动时，下列分析正确的是
A．电流表A示数与电流表A示数的差变大
B．电流表A示数与电流表A示数的和变大
C．电压表V示数与电流表A示数的比值变大21世纪教育网版权所有
D．电压表V示数与电流表A示数的乘积变大
二、简答题
1．（兰州）某同学利用如图所示的电路探究“电流与电压、电阻的关系”。实验开始时，滑动变阻器的作用是__________。在探究通过导体的电流与导体两端电压关系时，应保持 不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是 。
2．（兰州）将一个5Ω的电阻和一个20Ω的电阻串联，等效电阻是_________Ω；若将它们并联，等效电阻是___________Ω。21世纪教育网版权所有
3．（南宁）如图所示的电路中，已知电阻R1：R2=1:3。如果甲、乙两表均为电压表，当开关S闭合时，R1与R2 的连接方法是____联，此时，两表的示数之比U甲：U乙= _______;如果甲、乙两表均为电流表，当开关S断开时，两表的示数之比I甲：I乙= _________。
4．（哈尔滨）如图电源电压恒定，闭合S0.当S闭合、甲乙两表为电压表时，两表示数之比U甲:U乙＝7:5；当S断开、甲乙两表为电流表时，两表示数之比I甲:I乙＝ ，此时R1、R2消耗的功率之比P1:P2＝ . 21世纪教育网版权所有
5．（泉州）如图11所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图12所示，则电源电压为______V，R2的最大阻值为____Ω。21世纪教育网版权所有
6．（黑河）在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。则由图可知，元件A的电阻为 　 Ω；将A和B并联后接在电压为2.5V的电源两端，则干路中的电流是 　 A。21世纪教育网版权所有
7．（云南）如图所示为分别测量小灯泡l和定值电阻R后得到的I-U关系图线。由图可知，随着电压的升高，L的阻值逐渐变 ，R的阻值为 Ω。
8．（鄂州）如图a所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图b所示，根据图像的信息可知：_____（选填“甲”或“乙”）是电压表示数变化的图像，电源电压为_____V，电阻R1的阻值为_____Ω。
9．（金华）如图所示电路图，电源电压恒定。当开关S1、S2断开，S3闭合时，电流表的读数为0.50安，电压表的读数为2.50伏。当开关S1、S2闭合，S3断开时，由于电阻R1、R2中有一个电阻出现故障，电流表的读数为0.60安，电压表的读数为3.00伏。则电源电压为　　　　　伏，电路中出现的故障是 　　　　　　。
10．（牡丹江）如图所示电路，电源电压不变，调节滑动变阻器，电流表示数由0.1A变为0.3A时，电压表示数也随之变化了2V，此时，滑动变阻器R消耗的电功率为0.9W，则定值电阻R0＝ Ω，电源电压U＝ V。21世纪教育网版权所有
11．（成都）如图所示，电源电压保持不变。闭合开关，电压表示数如图14所示，为 V。当滑动变阻器的滑片P向右移动时，电流表的示数将 （选填“变大”、“变小”或“不变”）
12．（德阳）在如图所示的电路中，电源电压保持不变，闭合开关S后，当滑片P向右移动时，电压表示数将________ (选填“变大”、“变小”或“不变”)。当滑片P分别在滑动变阻器的两个端点a和d、中点c和图中b位置时，电压表的示数从小到大的顺序分别为0V、2V、3V和4V，则在图示b位置时电压表示数应为_________V。21世纪教育网版权所有
13．（莆田）某物理科技小组设计了汽车有害尾气排放检测电路如甲图所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变。当有害尾气浓度增大时，气敏电阻的阻值将_________，电压表的示数将_________ (选填“变大”、“变小”或“不变”)。现代城市出现以天然气作为燃料的汽车，由于天然气燃料的_________大，污染少，成为城市的一个新亮点。
14．（盐城）某新型手电筒由电池，开关和三粒相同的LED灯珠连接而成，工作时每粒灯珠都正常发光且电压都为U。为探究三粒灯珠的连接方式，小明从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，则手电筒中三粒灯珠是 联的，手电筒正常工作时通过三粒灯珠的电流 （相等/不相等），手电筒电池的电压为 。21世纪教育网版权所有
三、实验探究题
1．（泸州）（1）在验证欧姆定律实验中，所连接的电路如甲图所示，当E、F间接入的电阻Ro保持不变时，移动滑动变阻器R的滑片P，读出三组不同电压下的电流值。可探究出：当电阻一定时，电流与电压_______比。调节变阻器的滑片P，使电压表的示数为U，再依次将E、F间的电阻Ro换成定值电阻R1、R2，且R2> R1> Ro，要使E、F间的电压表示数保持U不变，应将滑动变阻器的滑片P逐渐向________(选填“A”、“B”)端移动，可探究电流与电阻的关系。21世纪教育网版权所有
（2）在测小灯泡的电功率时，将E、F间的电阻换成一只额定电压是“3.8V”的小灯泡。在乙图电路中，当滑动变阻器的滑片P向 ________(选填“A”、“B”)端移动时，灯泡L逐渐变亮，电压表的示数逐渐变大，电流表的示数逐渐 _________(选填“变大”、“变小”)，通过比较还发现。在灯泡逐渐变亮的过程中，电压表示数与电流表示数的比值在增大，造成这一比值增大的原因是___________________________。当小灯泡两端电压表的示数为3.8V时，电流表示数如图丙所示，则电流表的示数为__________-A，小灯泡的电功率为________________W。最后归纳时，老师告诉同学们，电压表的内阻很大，它并联在电路中时，只有极小的电流通过电压表，可以忽略不计，我们就是用上述方法测量小灯泡电功率的，假如考虑了电流通过电压表的影响。你们测量的小灯泡额定功率比小灯泡真实的额定功率________ (选填“偏大”、“偏小”、“相等”) 21世纪教育网版权所有
2．（郴州）在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路图如图甲所示。
⑴连接电路前，开关必须 。
⑵请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路（导线不允许交叉）
⑶连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压。造成这一现象的原因可能是（ ）
A．电流表坏了 B. 滑动变阻器短路
C．电阻处接触不良 D.电阻短路21世纪教育网版权所有
⑷排除电路故障进行实验，多次改变R的阻值，调节滑动变阻器，使电压示数保持不变，实验数据记录如下表。其中第5次实验电流表示数如图丙所示，其读数为 A。
实验次数
1
2
3
4
5
电阻R/Ω
5
10
15
20
25
电流V/A
0.6
0.3
0.2
0.15
0.12
⑸实验结果是： 。
3．（柳州）小亮用图甲所示的电路探究“电阻上的电流跟两端电压的关系”，所用器材如下：
电压表(0～3 V，O～15 V)；
电流表(0～O．6 A，0～3 A)；
滑动变阻器A(0～10 Ω)；21世纪教育网版权所有
滑动变阻器B(0～200 Ω)；
阻值为5 Ω、10 Ω的定值电阻各一个；
两节干电池、开关和导线若干。
（1）①用R=5 Ω的定值电阻做实验时，小亮应选用电流表的量程是__________，为方便调节电流，应选用滑动变阻器________选填“A”或“B”)；按通电路前，应把滑片P移到滑动变阻器的________(选填“左”或“右”)端。21世纪教育网版权所有
②调节滑片P使电压表示数是2.5 V，电流表示数如图l5乙所示，通过R的电流为_____A。要继续测量R两端电压为2 V时通过的电流,应将滑片P向________ (选填“左”或“右”)移动，记录对应的电压和电流值。
③为使结论具有普遍性，还应该换接________的电阻，重复上述实验。
（2）完成全部实验后，小亮细看说明书，知道电压表实际上相当于一个阻值较大的电阻，O～3 V档的阻值是3000Ω，由于电压表有电阻，把它连入电路后，不可避免地要改变被测电路中的电流。本实验中，如果把滑片P移到滑动交阻器左端，通过电流表的电流为I，断开电压表，通过电流表的电流为I/，请通过计算，说明连入电压表对被测电流的影响很小。　　　　　　　　　　　　　　　　　　　　　　　　　　　　。
4．（新疆）如下图甲所示，艾力做“探究电阻上的电流跟两端电压的关系”的实验。
（1）连接电路时，开关应 ，并将滑动变阻器的滑片滑到 端。
（2）闭合开关后，他发现电流表和电压表的指针偏转情况如上图乙所示，出现这种情况的原因可能是 。21世纪教育网版权所有
（3）通过实验，他记录了电压与电流相对应的有关数据，如下表，根据表格中的数据，你能得到的结论是 。
R=10Ω
电压U/V
1
2
3
电流I/A
0.1
0.2
0.3
（4）利用上图甲的电路图还可以完成的实验有 。
5．（雅安）小明和小丽在研究导体中电流与导体两端电压的关系时，除了电源（3v）、开关、导线、电流表、电压表、滑动变阻器外，还有可供选择的（A）定值电阻；（B）小灯泡．
（1）为了完成研究还应选择的器材（填序号）　　　　；理由是：　　　　　　　．
（2）用笔划线完成图中的实物电路连接（你所选的器材在图中用接线板代替），并使滑动变阻器接入电路的阻值最大．21世纪教育网版权所有
（3）小明通过实验得出了下表（一）中的数据，请读出图中两表的示数，记在表中最后一列的空格处．
表（一）
电压U/V
0.5
1.0
1.5
2.0
电流I/A
0.05
0.1
0.15
0.2
（4）小丽通过实验得出了下表（二）中的数据，并且通过分析实验数据得出了：“在电阻一定时，导体中的电流随电压的增大而减少”的结论．小明观察并检查了小丽所连接的电路后，告诉小丽…． 你认为原因可能是　　　　　　　　　　　　　　　．
表（二）
电压U/V
0.5
1.0
1.5
2.0
电流I/A
0.25
0.2
0.15
0.1
6．（徐州）探究“电流跟电压、电阻关系”的过程中，某同学按如图所示的电路图连接实物，请你用笔画线代替导线帮助他将实物电路连接好．要求滑片在右端滑动变阻器的阻值最大。21世纪教育网版权所有
步骤1：保持定值电阻R的阻值不变，闭合开关S后，使R两端的电压成倍数变化，如2V、4V、6V，分别读出并记录对应于不同电压下的电流表示数，比较每次电流表的示数是否成整数倍的变化．
步骤2：保持每次定值电阻两端电压保持不变，换用不同的定值电阻，使电阻成整数倍的变化，如5Ω、10Ω、15Ω，分别读出并记录对应于不同阻值的电流表的示数，比较每次的电阻值与电流值的乘积是否相等．21世纪教育网版权所有
（1）“步骤1”的设计目的是为了探究________________________________；
（2）当某同学在按“步骤2”做时，选一个“5Ω”的电阻，测得电流表示数为0.2A，当换“10Ω”来做时，发现电流表的示数不是0.1A，（不考虑温度对电阻的影响），你认为电流表的读数将会是_____________（填“大于”、“小于”）0.1A，滑片应该向移动__________（选填“左”、“右”），此时，手和眼睛的分工是：手____________________________；眼______________________________．
7．（连云港）某同学想探究通过铅笔芯的电流与其两端电压的关系，设计了如图所示的电路。选用的器材有:阻值约为4Ω的2B铅笔芯一根，两节干电池组成的电池组，0 -0.6A的电流表，0一3V的电压表，滑动变阻器(10Ω 2A)，开关，导线等。
（1）该同学根据电路图连接电路，在闭合开关前应将滑动变阻器的滑片P移到　　　端(选填“a”或“b")。21世纪教育网版权所有
（2）闭合开关后，两电表的指针都发生了偏转，但无论怎样移动滑片，两电表的示数均保持不变且都在量程范围内，则产生故障的原因是　　　　　　　　　　
（3）排除故障后，该同学移动滑动变阻器的滑片，将获得的几组数据记录在下表中。当采集第三组数据时，电流表指针的偏转情??? 况如图所示，此时电流表的示数为 　　A。.
（4）该同学采集多组实验数据的目的是　　　　　　　　　
（5）请根据表格中的五组数据在给定的坐标纸上画出铅笔芯的I-U图线。
（6）由画出的图线可知，通过铅笔芯的电流与其两端电压的关系为：　　　　　　　　。
8．（莆田）小海利用如图甲所示的电路探究“电压一定时，通过导体的电流跟电阻的关系”，已知电源电压为6 V恒定，实验用到的电阻分别为5Ω、lOΩ、15Ω、20Ω、25Ω。
（1）根据电路图甲，将乙图中实物电路连接完整(导线不允许交叉)。21世纪教育网版权所有
（2）实验中多次改变R的阻值，调节变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象。某次实验中，小海用5Ω的电阻做好实验后，接下来：断开开关，将滑动变阻器的滑片P移到______端(选填“A”或“B”)。然后将10Ω的电阻接人电路，闭合开关，移动滑片P，保持电压表的示数为________V，读出电流表的示数。
（3）为了能够完成整个实验，滑动变阻器的最大阻值应不小于　　　　　　欧。
9．（泰州）如图所示是“探究通过 导体的电流与电压、电阻的关系”的电路图。所用实验器材是：电源（6V、电流表（0～0.6A、电压表：（0～3V 、电阻箱（O～999.9Ω）、滑动变阻器（40 2A）、开关、导线若干。21世纪教育网版权所有
（1）探究电流与电压的关系时，所测得的几组电流、电压值见表1，分析表中数据可知：电阻箱接入电路的阻值为_____Ω；当导体的电阻一定时，通过导体的电流与导体两端的电压成__________关系。
（2）探究电流与电阻的关系时，应调节____________改变接入电路中的阻值，并调节__使电压表的示数保持相同，读出电流值。所测几组数据见表2.分析表中数据可知：电阻箱两端的电压为_______V，当导体两端的电压一定时，通过导体的电流与导体的电阻成_________关系。
表2
（3）就本实验所用器材，在探究电流与电阻的关系时，若保持电阻箱两端的电压为2V，为能完成实验，电阻箱可接入电路的阻值范围是______至______（保留一位小数）。
10．（哈尔滨）小明想用“伏安法”测量未知电阻Rx的阻值，所用器材如下：电源（电压恒为3V），电流表、电压表、滑动变阻器、开关各1个．
（1）连接如甲图所示的电路，闭合开关发现电流表无示数、电压表示数为3V，则可能是由于Rx所在支路 而造成的（填“短路”或“开路”）．排除故障后，调节滑动变阻器滑片，当电压表示数是1.6V时，电流表示数如乙图所示，则此时Rx的阻值是 Ω．21世纪教育网版权所有
（2）小明找来若干已知适当阻值的定值电阻(R1、R2、R3…)，借助此电路继续实验，探究“串联电路的等效电阻”．
①小明要说明某两个电阻的串联电阻与电阻Rx是等效的,请你在第(1)问实验的基础上写出接下来的具体做法. 21世纪教育网版权所有
②请你设计探究“串联电路等效电阻”实验的表格．
11．（烟台）在“测量小灯泡电阻的实验中”．已知电源电压为6V．小灯泡标有“2.5V”的字样．
　　　　
（1）请你用笔画线代替导线．将实物图17甲连接完整．
　　（2）若小明连接电路后闭含开关，小灯泡很暗．移动滑动变阻滑片也不能改变小灯泡的亮度．分析产生这种现象的愿因．
（4）排除故障后，小明继续进行实验．移动滑动变阻滑片．观察小灯泡的亮度．当小灯泡正常发觉时．电流表的示数如图17乙所示．则小灯泡正常发光时的电阻为___________．21世纪教育网版权所有
12．（北京）小岩利用“伏安法”测量未知电阻xR的阻值。
（1）小岩选择了满足实验要求的实验器材，连接的实验电路如图14所示，请你添加一条导线将实验电路补充完整；
（2）电路连接正确后，闭合开半S，滑动变阻器滑片P数如图15甲所示，电流表的示数如图15乙所示，则电压表的示数为______________V，电流表的示数为______________A，电阻Rx的阻值为______________。
13．（江西）在测额定电压为2．5V小灯泡电阻的实验中：
（1）如图所示，荣荣同学所连接的电路存在错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“x”，并用笔画线代替导线在田中画出正确的接法．
（2）电路正确连接后，闭合开关，小灯泡不发光，电流表有示数，电压表几乎没有示数，出现这一故障的原因可能是___________________________。
（3）排除故障后，荣荣同学进行了四次测量，并将部分实验数据和现象记录在下面的表格中，请称帮他将表中未填的数据和现象填写完整．
实验序号
U/V
I/A
R/
灯泡亮度
1
0.5
0.13
3.8
不亮
2
1.0
0.18
5.6
灯丝暗红
3
1.5
0.21
7.1
微弱发光
4
2.5
0.25
（4）荣荣同学分析以上实验数据，发现小灯泡的电阻值存在明显差异，原因可能是__________________。21世纪教育网版权所有
四、分析计算题
1．（咸宁）如图甲所示，电源电压为U保持不变，R0为定值电阻。闭合开关，电流表A　的示数为I，电压表V1的示数为U1，电压表V2的示数为U2。移动滑动变阻器得到在不同电流下的U1—I图线和U2—I图线，如图乙所示。
⑴随着电路中电流的增大，电压表V1的示数U1 ，电压表V2的示数U2 ；（选填“减小”或“增大”） 21世纪教育网版权所有
⑵在U—I坐标中两条图线在Q点相交，此状态滑动变阻器连入电路的阻值是 Ω；⑶请根据图像求电源电压U 和定值电阻R0的阻值。
2．（义乌）小阳同学在实验室选用部分器材连接了如图所示的电路，其中电源电压为6伏并保持不变，灯泡L上标有“3V、0.3A”字样，滑动变阻器R2的阻值变化范围为O--200Ω，电流表选“0--0.6A”量程.检查连接正确后，闭合开关S，灯泡发光.
（1）遵循规范的实验操作，为配合答题分析，小阳认为需要画出此时的电路图，请你帮她将电路图画在方框内.
要求：①电路图必须包含实物图中所有元件（开关S闭合，可用导线代替）
②在图中标出该状态时可以确认并可供计算的已知条件
③最终图形请用0.5毫米及以上的黑色签字笔描黑21世纪教育网版权所有
（2）请列式计算此时电流表的读数.
（3）要保证电路中各元件不损坏，请通过计算确定滑动变阻器可连入电路的阻值范围.
3．（绵阳）目前研制的超导限流器，在电流小于某值时，其电阻为零；电流大于某值时，其电阻为一定值。将超导限流器接入电路中，当电流突然变大到大于某一值时，超导限流器瞬间具有一定阻值，保护整个电路。如图甲，是某种超导限流器的电阻随电流变化的关系，如图乙，将该超导限流器和用电器M串联后接在电压为5×104V的高压电源上。求：
（1）当电路中的电流为30A时，用电器M消耗的电功率是多大？
（2）当用电器M短路后，该超导限流器能够保护这个电路，R0不能大于某一值，这个值是多大？21世纪教育网版权所有
4．（雅安）在图1所示的电路中，电源电压保持6伏不变，R1的阻值为10欧．闭合电键S，电压表的示数如图2所示．
（1）求通过电阻R1的电流．
（2）求电阻R2的阻值．
（3）现有阻值分别为2欧、10欧、50欧、100欧的四个定值电阻，请选择其中一个定值电阻替换电路中的电阻R2，要求：电压表选择合适的量程后，闭合闭合电键S，能使电压表指针偏离零刻度线的角度是原来的一半．21世纪教育网版权所有
请判断：所提供的四个定值电阻是否符合要求，若有符合，请具体说明是哪个电阻，并指出电压表所选用的量程；若不符合，请说明理由．
5．（安徽）在进行某些电学测量时，把电压表看成能显示其两端电压的大电阻，将它与一个阻值很大的待测电阻RX串联接入电路，根据电压表的示数可以测出RX的阻值，这是一种测量大电阻的方法。如图所示的电路中，电压表的内阻RV=20kΩ，量程为150V，最小分度值为5V，电压U=110V，电压表的示数为50V。
（1）求电路中的电流大小。21世纪教育网版权所有
（2）求待测电阻RX的阻值。
（3）上述电路中，若将RX换成阻值约为20Ω的小电阻，用这种方法能否准确测出它的阻值？写出你的判断依据。
6．（常州）冬季夜间，婴儿踢开被子或尿床，若家长没有及时发现，将影响孩子健康，对此，常州工程职业技术学院的同学们分别展开实验探究，设计镶嵌在婴儿被中的“踢被警示电路”和“尿床警示电路”．请选择其中一种电路并完成设计．（两种都做，以第一种为准）
电路一：“踢被警示电路” 21世纪教育网版权所有
元件：3V恒压电源，开关S，电压表，定值电阻R0阻值为10Ω，热敏电阻Rx(Rx阻值随温度变化关系如下图所示)．
原理：当温度低于20℃时，即可认为婴儿已将被子踢开．21世纪教育网版权所有
(1)请用笔画线代替导线完成电路连接，要求：温度越高，电压表示数越小；温度越低，电压表示数越大．
(2)当电压表示数 　 （大于／小于） V时，即可认为婴儿已将被子踢开．
后续：对于该电路，指导老师认为，还可与电阻 ▲ (R0/Rx)并联一个适当规格的电子发声器，婴儿将被子踢开后，电子发声器两端电匪超过设定值，就会发出报警声．
电路二：“尿床警示电路”
元件：3V恒压电源，开关S，电压表，定值电阻Ro阻值为10Ω，湿敏电阻R。(R。阻值随湿度变化关系如下图所示)．
原理：当湿度大于80%时，即可认为婴儿已尿床．
(l)请用笔画线代替导线完成电路连接，要求：湿度越大，电压表示数越大；湿度越小，电压表示数越小．
(2)当电压表示数 （大于／小于） V时，即可认为婴儿已尿床．21世纪教育网版权所有
后续：对于该电路，指导老师认为，还可与电阻 　 (R0/Rx)并联一个适当规格的电子发声器，婴儿尿床后，电子发声器两端电压超过设定值，就会发出报警声.
欧姆定律及电路计算参考答案
一、选择题
1．B
2．D
3．B
4．C
5．C
6．D
7．A
8．D
9．D
10．B
11．A
12．D
13．B
14．C
15．C
16．D
17．D
18．C
19．C
20．B
21．D
22．B
23．A
24．C
二、简答题
1．保护电路 电阻 改变定值电阻两端的电压
2．25 4
3．串联； 1：4； 4：3
4．2:7 5:2
5．3， 10
6．5 0.75
7．大、 10
8．乙　　6　　20
9．3.00（或3.0或3）???? 电阻R1断路
10．10　　6
11．2.5 变大
12．变大 2
13．变小 变大 热值
14．串 相等 3U
三、实验探究题
7．
　　
8．（1）略 （2）A 2.5 （3）35
9．5，正比，电阻箱，滑动变阻器，2，反比，3.4，20
10．
11．（1）如图5所示（2分）
（2）滑动变阻器作为一个定值电阻连入电路（2分）（其他相近的说法正确的同样给分）
（3）6.25Ω
12．2.5 0.5 5
13．(1)如图所示
??? (2)小灯泡短路
??? (3)10 ???正常发光
??? (4)灯丝电阻受温度影响
四、分析计算题
1．（1）减小　　增大　　（2）0　　（3）1欧
2．（1）如图所示（电路图正确1分，其中变阻器可画成定值电阻；标出滑动变阻器阻值20Ω1分）
3．（1）1.5×106W　　　 （2）1×103Ω
4．（1）通过电阻R1的电流为0.2A．（2）电阻R2的阻值为20Ω．
5．（1）0.0025A　　（2）24000欧姆　　（3）不能
6．（1）如图所示． 小于 1 Rx
（2）如方案一图所示．大于 1 R0
