一、选择题
1．（宜宾）下列关于磁场和磁感线的说法，正确的是
A．磁场周围存在着磁场 B．磁体周围存在着磁感线
C．磁感线就是磁场 D．磁感线总是从S极出发回到N极
2．（雅安）关于磁体、磁场和磁感线，以下说法中正确的是（　　）
　
A．
铜、铁和铝都能够被磁体所吸引21世纪教育网版权所有
　
B．
磁感线是磁场中真实存在的曲线
　
C．
磁体之间的相互作用都是通过磁场发生的
　
D．
物理学中，把小磁针静止时S极所指的方向规定为该点磁场的方向
3．（襄阳）橡皮泥具有很强的可塑性，深受小朋友们的喜爱。现在有一种爱吞磁铁的橡皮泥，把高强磁铁放在旁边，磁铁会被慢慢吞噬（如图所示）。磁铁会被吞噬的原因是（ ）A．橡皮泥受到磁铁的压力21世纪教育网版权所有
B．橡皮泥有较强的粘连性
C．高强磁铁具有动能
D．橡皮泥中含有磁性物质
4．（包头）如图5所示为一台非铁性物质制成的天平。天平左盘中的A是一铁块，B是电磁铁。未通电时天平平衡，给B通以图示方向的电流（a端接电源正极，b端接电源负极），调节线圈中电流的大小，使电磁铁对铁块A的吸引力大于铁块受到的重力，铁块A被吸起。当铁块A向上加速运动的过程中，下列判断正确的是（ ）
A.电磁铁B的上端为S极，天平仍保持平衡
B.电磁铁B的上端为S极，天平右盘下降21世纪教育网版权所有
C.电磁铁B的下端为N极，天平左盘下降
D.电磁铁B的下端为N极，无法判断天平的平衡状态

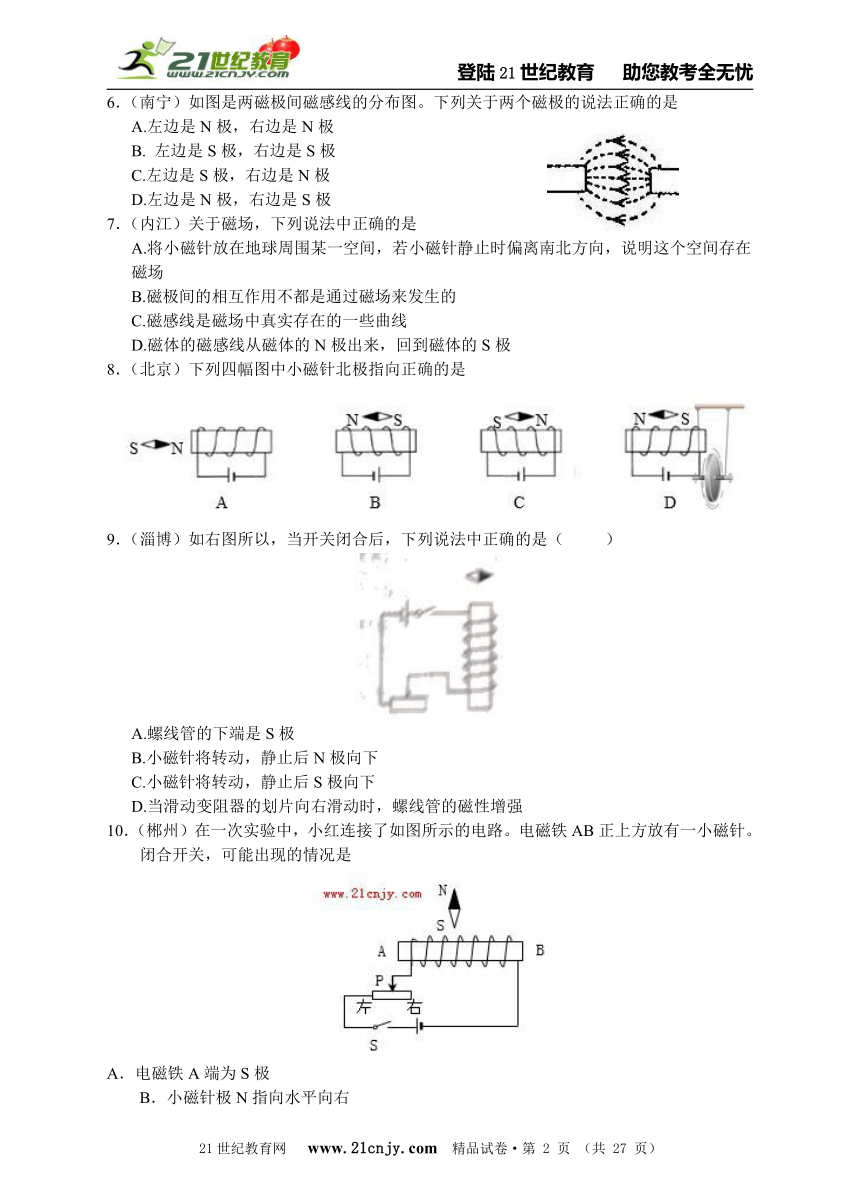

5．（上海）在如图所示的E、F、P、Q四点中，磁场最强的是（ ）
A．E点 B．F点 C．P点 D．Q点
6．（南宁）如图是两磁极间磁感线的分布图。下列关于两个磁极的说法正确的是
A.左边是N极，右边是N极
B. 左边是S极，右边是S极21世纪教育网版权所有
C.左边是S极，右边是N极
D.左边是N极，右边是S极
7．（内江）关于磁场，下列说法中正确的是
A.将小磁针放在地球周围某一空间，若小磁针静止时偏离南北方向，说明这个空间存在磁场
B.磁极间的相互作用不都是通过磁场来发生的
C.磁感线是磁场中真实存在的一些曲线21世纪教育网版权所有
D.磁体的磁感线从磁体的N极出来，回到磁体的S极
8．（北京）下列四幅图中小磁针北极指向正确的是
9．（淄博）如右图所以，当开关闭合后，下列说法中正确的是（ ）
A.螺线管的下端是S极
B.小磁针将转动，静止后N极向下
C.小磁针将转动，静止后S极向下21世纪教育网版权所有
D.当滑动变阻器的划片向右滑动时，螺线管的磁性增强
10．（郴州）在一次实验中，小红连接了如图所示的电路。电磁铁AB正上方放有一小磁针。闭合开关，可能出现的情况是
A．电磁铁A端为S极
B．小磁针极N指向水平向右21世纪教育网版权所有
C．若滑动阻器的滑片P向右移动，电磁铁的磁性增强
D．移动滑动阻器的滑片P，不影响电磁铁的磁性强弱

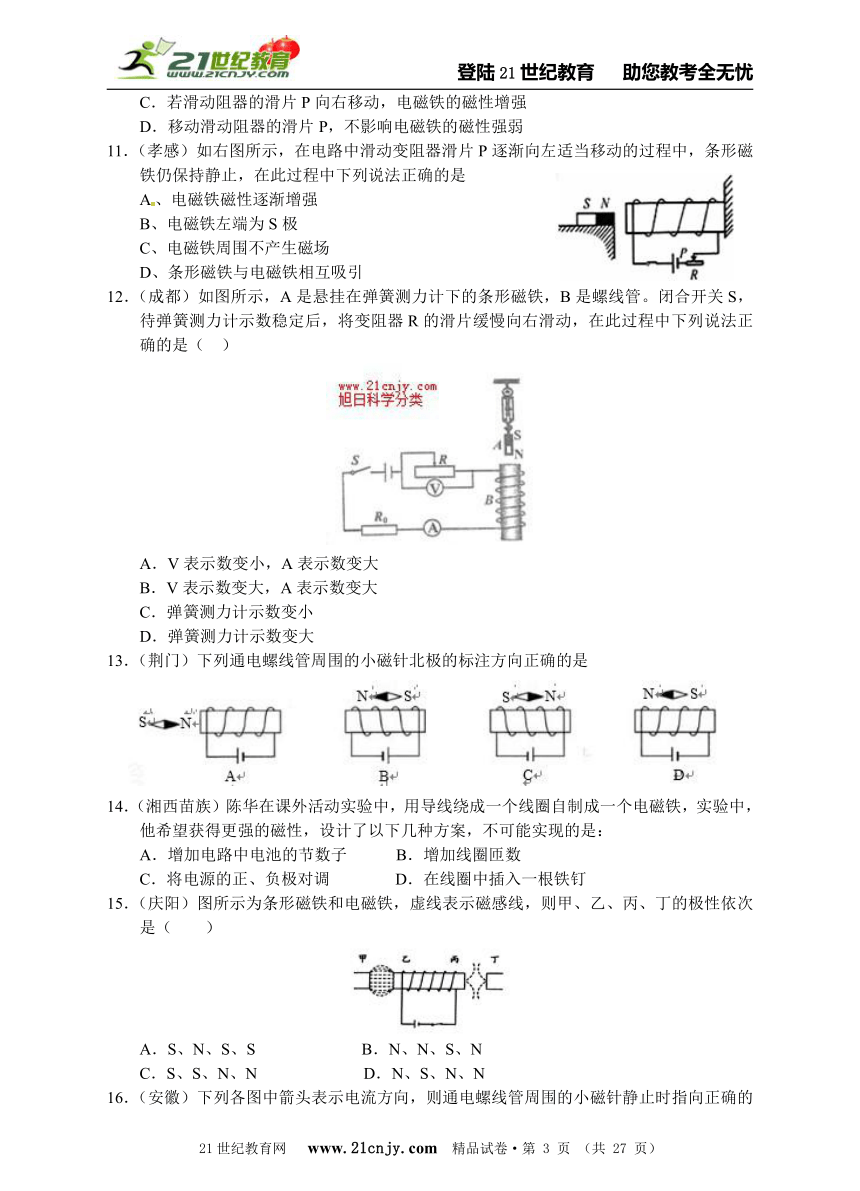

11．（孝感）如右图所示，在电路中滑动变阻器滑片P逐渐向左适当移动的过程中，条形磁铁仍保持静止，在此过程中下列说法正确的是
A、电磁铁磁性逐渐增强
B、电磁铁左端为S极21世纪教育网版权所有
C、电磁铁周围不产生磁场
D、条形磁铁与电磁铁相互吸引
12．（成都）如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。闭合开关S，待弹簧测力计示数稳定后，将变阻器R的滑片缓慢向右滑动，在此过程中下列说法正确的是（ ）
A．V表示数变小，A表示数变大
B．V表示数变大，A表示数变大
C．弹簧测力计示数变小21世纪教育网版权所有
D．弹簧测力计示数变大
13．（荆门）下列通电螺线管周围的小磁针北极的标注方向正确的是
14．（湘西苗族）陈华在课外活动实验中，用导线绕成一个线圈自制成一个电磁铁，实验中，他希望获得更强的磁性，设计了以下几种方案，不可能实现的是：
A．增加电路中电池的节数子　　　B．增加线圈匝数
C．将电源的正、负极对调　　　　D．在线圈中插入一根铁钉
15．（庆阳）图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（　　）
A．S、N、S、S 　　　　　　B．N、N、S、N
C．S、S、N、N 　　　　　　D．N、S、N、N21世纪教育网版权所有

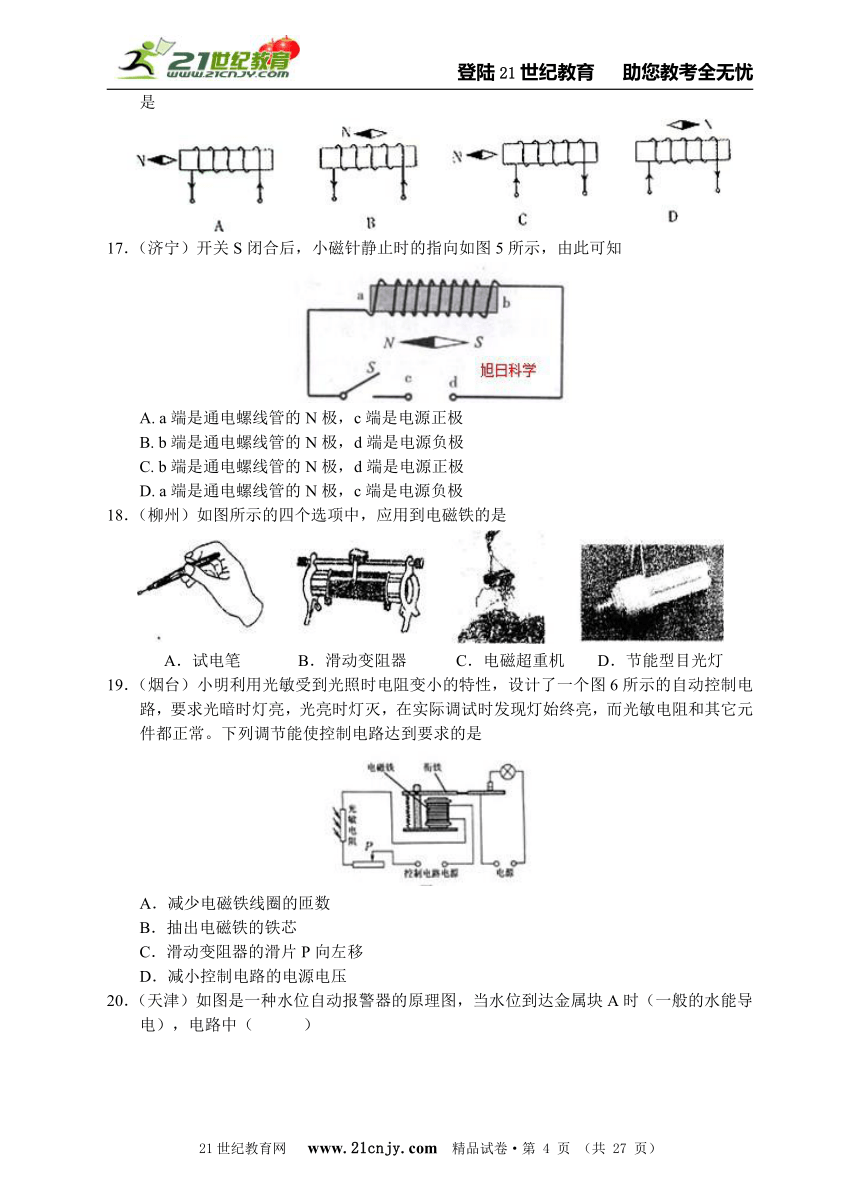

16．（安徽）下列各图中箭头表示电流方向，则通电螺线管周围的小磁针静止时指向正确的是
17．（济宁）开关S闭合后，小磁针静止时的指向如图5所示，由此可知21世纪教育网版权所有
A. a端是通电螺线管的N极，c端是电源正极
B. b端是通电螺线管的N极，d端是电源负极
C. b端是通电螺线管的N极，d端是电源正极21世纪教育网版权所有
D. a端是通电螺线管的N极，c端是电源负极
18．（柳州）如图所示的四个选项中，应用到电磁铁的是
A．试电笔 B．滑动变阻器 C．电磁超重机 D．节能型目光灯
19．（烟台）小明利用光敏受到光照时电阻变小的特性，设计了一个图6所示的自动控制电路，要求光暗时灯亮，光亮时灯灭，在实际调试时发现灯始终亮，而光敏电阻和其它元件都正常。下列调节能使控制电路达到要求的是21世纪教育网版权所有
A．减少电磁铁线圈的匝数
B．抽出电磁铁的铁芯
C．滑动变阻器的滑片P向左移
D．减小控制电路的电源电压21世纪教育网版权所有

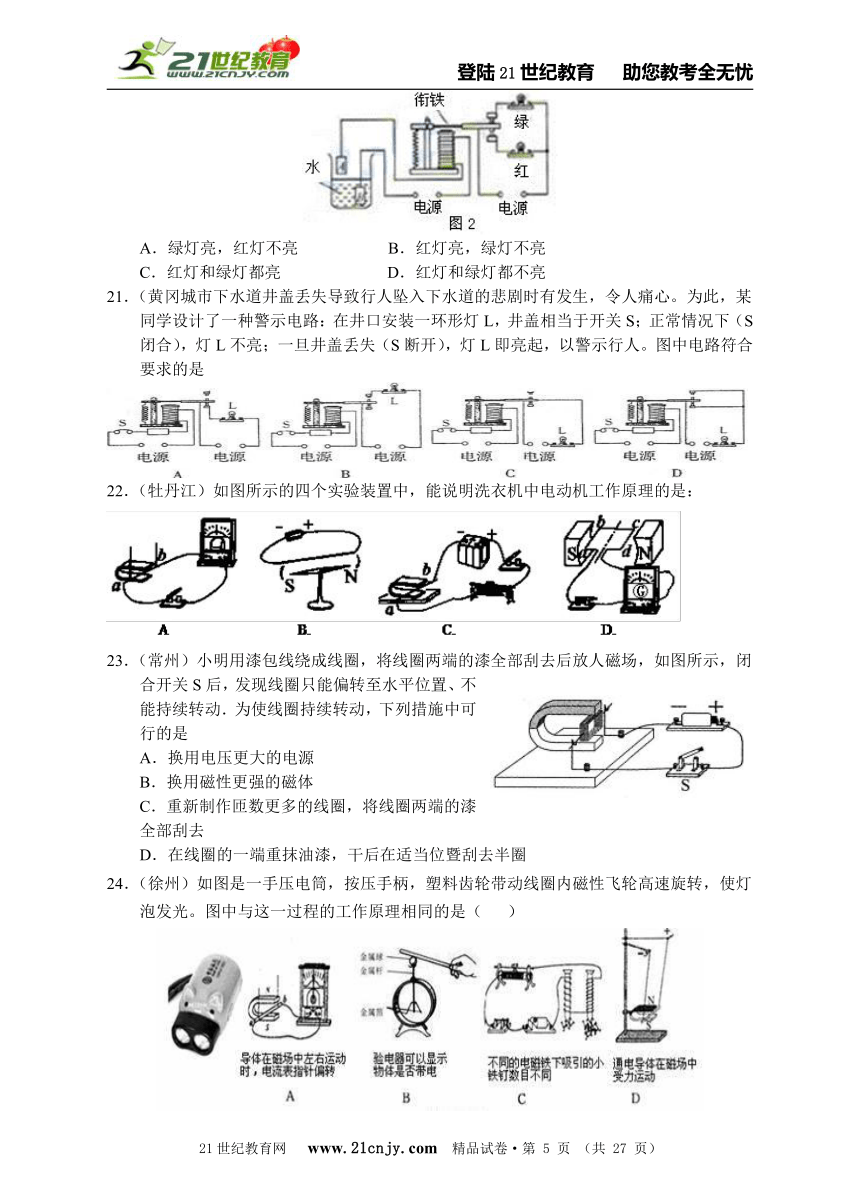

20．（天津）如图是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（ ）
A．绿灯亮，红灯不亮 B．红灯亮，绿灯不亮
C．红灯和绿灯都亮 D．红灯和绿灯都不亮21世纪教育网版权所有
21．（黄冈城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心。为此，某同学设计了一种警示电路：在井口安装一环形灯L，井盖相当于开关S；正常情况下（S闭合），灯L不亮；一旦井盖丢失（S断开），灯L即亮起，以警示行人。图中电路符合要求的是
22．（牡丹江）如图所示的四个实验装置中，能说明洗衣机中电动机工作原理的是：
23．（常州）小明用漆包线绕成线圈，将线圈两端的漆全部刮去后放人磁场，如图所示，闭合开关S后，发现线圈只能偏转至水平位置、不能持续转动．为使线圈持续转动，下列措施中可行的是A．换用电压更大的电源
B．换用磁性更强的磁体21世纪教育网版权所有
C．重新制作匝数更多的线圈，将线圈两端的漆全部刮去
D．在线圈的一端重抹油漆，干后在适当位暨刮去半圈
24．（徐州）如图是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光。图中与这一过程的工作原理相同的是（ ）
25．（东营）家庭生活中的电冰箱、电风扇、洗衣机等都离不开电动机。电动机是根据下列哪种现象制成的
A．通电导线在磁场中受到力的作用
B．磁场对放入其中的磁针产生力的作用21世纪教育网版权所有
C．电流周围存在磁场
D．电磁感应
26．（广州）线圈 abcd转动过程中经过图 7 甲、乙位置时，导线 a b 所受磁场力的方向（ ）
A．相反，是由于磁场方向相反了21世纪教育网版权所有
B．相反，是由于流过 ab的电流方向相反了
C．相同，是由于磁场方向、流过 ab的电流方向都改变了
D．相同，是由于磁场方向、流过 ab的电流方向都没改变
27．（兰州）下列设备中利用了通电导体在磁场中受到力的作用的是
A．发电机 B．电动机 C．动圈式话筒 D．电磁铁
28．（扬州）下图是课本中的几个实验，演示磁场对通电导体有力作用的是

A B C D
29．（广州）如右图所示，小明同学做了一个小小直流电动机模型。同学们围着观看线圈的转动，一起分享着他的成果。同时其他没有做成功的同学提出了以下不同想法，你认为正确的是（ ）
A.绕制线圈时，如果没有漆包线，可以用普通的铜导线代替21世纪教育网版权所有
B.线圈两端（作为转轴）的漆皮应全部刮去，这样才可持续转动下去
C.线圈两端（作为转轴）的漆皮应一端全部刮去，另一端刮去半周，这样才可持续转动下去
D.此电动机模型是根据电磁感应的原理制成的21世纪教育网版权所有
30．（绵阳）如图，是探究“什么情况下磁可以生电”的实验装置，下列情况可以产生电流的是：
A．导体棒不动，让磁体上下移动21世纪教育网版权所有
B．磁体不动，让导体棒沿ab方向前后运动
C．磁体不动，让导体棒绕a端在水平面内转动
D．让导体棒和磁体以相同速度一起向左移动[来
31．（泸州）在如图所示的实验装置中，用棉线将铜棒ab悬挂于磁铁N、S极之间，铜棒的两端通过导线连接到电流表上。下列说法中正确的是：（ ）
A．ab棒在图中位置水平左右运动时，应观察到电流表的指针发生偏转21世纪教育网版权所有
B．ab棒在图中位置竖直上下运动时，应观察到电流表的指针发生偏转
C．该装置是研究磁场对通电导体的作用力方向与磁场方向的关系
D．该装显在实验中通过磁场对电流的作用，使电能转化为机械能
32．（德州）风力测定仪是由风叶和改装的电流表构成，风力越大，枫叶转动越快，电流表读数也越大．图中与这一过程的工作原理相同的是（　　）
　
A．
B．
C．
D．
33．（南安）下列四幅图中，可以用来探究发电机原理的是
34．（山西）与图5中动圈式话筒工作原理相同的是(??? )
35．（荆州）下列说法正确的是
A.通电后电熨斗很快发烫，而与之相连的导线却没有明显发热，原因是电熨斗比导线产生的热量多
B.用电器工作时，消耗多少电能就产生多少热量21世纪教育网版权所有
C.发电机是把机械能转化为电能的设备
D.直流电动机工作是，线圈中的电流方向是不变的
36．（郴州）如图所示是探究“感应电流产生条件”的实验装置。图中a、b接线柱应连接
A．电源 B．灵敏电流表 C．电压表 D．电流表
37．（雅安）同学们做实验的装置如图所示，闭合开关，先将导体ab水平用力向右移动，导体cd也随之运动起来．则在以上的实验中下列说法正确的是（　　）
　
A．
实验装置中的甲装置运用的原理是电磁感应现象21世纪教育网版权所有
　
B．
实验装置中的甲装置把电能转化为机械能21世纪教育网版权所有
　
C．
实验装置中的乙装置产生的现象在生活中的应用是发电机
　
D．
若将导体ab水平用力向左移动，导体cd的运动方向不变
38．（广东）下列电器中，利用电磁感应原理工作的是
A．电动机 B．发电机 C．电烙铁 D．电灯21世纪教育网版权所有
39．（广州）如图所示，磁感应线竖直向下，AB 棒运动，电流表指针偏转（ ）
A．AB 棒可能是竖直向下运动的　　　　B．AB 棒可能是水平向左运动的
C．开关断开，电流表指针也会偏转　　　D．实验说明电路有电流不一定需要电源
40．（泰州）如图所示的几种与电和磁有关的器件，工作时应用了电磁感应原理的是
41．（乐山）在如图所示的实验装置中，悬挂于磁铁N、S极之间的铜棒ab两端通过导线连接到电流表上．下列分析正确的是：
A．只要铜棒ab在磁铁N、S极之间运动，电流表指针就会偏转
B．当电流表指针偏转时表明，机械能转化成电能
C．电流表的指针偏转方向只跟导体的运动方向有关
D．利用这一现象所揭示的原理，可制成的设备是电动机
42．（盐城）如图所示，用棉线将铜棒ab悬挂于磁铁N、S极之间，闭合开关，当ab做切割磁感线运动时，观察到电流表的指针发生偏转，利用这一现象所揭示的原理，可制成的设备是（ ）
A.电动机 B.发电机
C.电磁继电器 D.电饭煲21世纪教育网版权所有
43．（咸宁）如图所示，是电磁现象的四幅实验装置图，下列分析中不正确的是：
A.图甲装置是研究电磁感应现象21世纪教育网版权所有
B.图乙装置是研究磁场对电流的作用
C.图丙装置是研究电流周围存在着磁场
D.图丁装置是电动机的结构原理图
44．（黑河）关于下列四幅图的说法正确的是
A．甲图的实验说明磁场能产生电流
B．乙图的实验所揭示的原理可制成发电机21世纪教育网版权所有
C．丙图是演示电磁感应现象的实验装置
D．丁图中麦克风应用了磁场对电流的作用
45．（南通）下列有关电磁转换的说法正确的是
A.磁场中磁感线是客观存在的
B.电磁铁的磁性强弱与通过它的电流大小无关
C.电动机是将机械能转化为电能的装置21世纪教育网版权所有
D.发电机是根据电磁感应原理工作的
46．（陕西）关于下列四个实验的认识中，正确的是（　　）
A．实验现象说明电流周围存在磁场
B．通电螺线管右端为S极21世纪教育网版权所有
C．实验研究的是通电导体在磁场中受到力的作用
D．实验研究的是电磁感应现象
47．（淄博）关于电与磁的有关知识，正确的是（ ）
A.奥斯特实验表明了磁能生电
B.电动机是利用电磁感应现象工作的
C.发电机是将电能转化为机械能的装置
D.电磁铁磁性的强弱可以通过调节电流的大小来控制
48、（十堰）如图所示装置可以用来演示物理现象，则下列表述正确的是
A．图甲用来演示电磁感应现象
B．图乙用来演示磁场对电流的作用21世纪教育网版权所有
C．图丙用来演示电流的磁效应
D．图丁用来演示电磁铁的磁性强弱与电流大小的关系
49、（呼和浩特）下列关于电与磁，判断正确的是
A.用电器工作时就是不断地消耗电源的电荷
B．磁场看不见，但却是客观存在的
C．电动机是根据通电导体在磁场中受力作用的原理制成，并将机械能转化为电能
D．扬声器（喇叭）是把声音信号转换成电信号的一种装置
50．（连云港）下列四幅图对应的说法正确的是
A.图甲:通电导线周围存在磁场，将小磁针移走，磁场消失
B.图乙:电流一定时，电磁铁磁性的强弱与线圈的匝数有关21世纪教育网版权所有
C.图丙:改变电流方向并对调N, S极，导体棒摆动方向随之改变
D.图丁:只要导体棒在磁场中运动，就一定会产生感应电流
51．（泰安)18.如图所示的四个装置，以下关于它们的说法中错误的是
A．图a可用来演示电磁感应现象
B．图b可用来演示电流的磁效应C．图c可用来演示电磁铁中线圈匝数与磁性强弱的关系D．图d可用来演示发电机的工作原理21世纪教育网版权所有
52．（南充）甲对图2中的甲、乙、丙、丁四幅图解释不合理的是（　　）
A.甲图说明通电导线周围存在磁场21世纪教育网版权所有
B．乙图中当温度超过某一温度时，报警器自动报酱
C.丙图是发电机的工作原理。
D．丁图中的麦克风应用了电磁感应现象
二、简答题
1．（襄阳）如图所示，重为G的小铁块在水平方向力F的作用下，沿条形磁铁的表面从N极滑到S极，在此过程中小铁块对磁铁的压力大小变化情况是________________。
2．（兰州）根据图中小磁针N极指向，标出磁体的N极和S极，并画出磁感线的方向。
3．（北京）如图所示，虚线框内画出了通电螺线管C的A端，通电螺丝管D的B端以及小指针在各位置上静止时的指向。图中小磁针涂黑的一端为小磁针的N极，由此可以判断出通电螺线管C的A端是______________极。（选填“N”或“S”）
4．（莆田）如图所示，通电螺线管上方有一静止的小磁针。根据图中通电螺线管的磁感线方向，判断小磁针的左侧为_________极，A为电源的_________极。21世纪教育网版权所有
5．（雅安）如图所示，在电磁铁的正上方用弹簧挂一条形磁铁．当开关闭合后，条形磁铁与电磁铁的相互作用为　排斥　（ 填“吸引”或“排斥”）．当滑片P从b端到a端的滑动过程中，弹簧的长度会变　长　 （ 填“长”或“短”） 21世纪教育网版权所有
6．（佛山）如图小娟制作了一个水果电池，她用导线将带有铁芯的螺线管两端分别与铜片与锌片接在一起，并将铜片与锌片插入挤压后的柠檬在，铜片和锌片相距约3厘米。螺线管下方的小磁针因为电流 发生偏转，验证了柠檬可以发电，铜片是水果电池的 极，如果把导线两端的铜片和锌片互换，小磁针的偏转方向 。
7．（哈尔滨）如图所示，根据小磁针静止时N极的指向，标出通电螺线管的N极和电源的正极。
8．（烟台）请在图中画出通电螺线管的绕法及磁感线的方向．21世纪教育网版权所有
9．（柳州）下图是用安培定则判定通电螺线管的磁极跟电流方向的关系示意图，请标出通电螺线管的N极，并在导线AB段用箭头标如电流方向。
10．（新疆）如图，根据通电螺线管的极性画出螺线管中电流的方向，并用箭头标出。
11．（常州）请根据通电螺线管附近静止小磁针的指向，在图中括号内标出电源正、负极．
12．（襄阳）如图所示，磁体的N极与通电螺旋管的A端相吸，在图中标出通电螺旋管的N、S极和电源的正负极。21世纪教育网版权所有
13．（资阳）如图所示，根据通电线圈的扭转方向在图中画出左边螺线管的绕线方向并标出两个螺线管的N、S极和电源的正负极。
14．（鄂州）小明同学设计了一个电动按摩棒，其结构示意图如图所示，ABO可以看做是一个杠杆，O为支点，B处有一个条形磁体，A为按摩槌头。当电磁铁输入方向改变的交流电时，条形磁体会受到引力或斥力，带动按摩槌头A振动。某一时刻，电磁铁与条形磁体间的磁感线如图所示，请画出此时：21世纪教育网版权所有
（1）磁感线方向并标出电磁铁上的磁极。
（2）螺线管中的电流方向。
（3）条形磁体所受磁力的示意图。
15．（佛山）小陈同学用电池做电源，把漆包铜线缠绕在铁棒上制成电磁钉耙，通电后铁棒和铜线组成 ，可把地上的铁钉吸上来，断电时钉耙的 消失，所吸附铁钉脱落。请举出生活中类似应用的简单例子： 。[
16．（南宁）如图是小明利用两个相同的大铁钉制成的电磁铁，并对电磁铁进行实验探究。由图可知：电磁铁A的磁性比电磁铁B的磁性 (选填“强”或“弱”)；电磁铁A的N极是它的 （选填“上”或“下”）端。21世纪教育网版权所有
17．（宜宾）扬声器是把电信号转换成声信号的一种装置，如图所示是扬声器构造示意图。当线圈中通过变化电流时，线圈受到____________力作用，从而带动与线圈相连的纸盆______________，于是扬声器就发出了声音。
18．（菏泽) 如图甲所示为猴子荡千秋的游戏装置，闭合电键后，猴子就会绕上方的横梁往复振荡。其内部电路基本结构如图乙所示（实现往复振荡的电路图中未画出）。
（1）开关闭合后，螺线管中产生磁场，其上方是 极
（2）要让猴子动起来，下列设计和原理中，错误或不合理的是（ ）
A．应用了电流的磁效应 B．应用了电磁感应的原理
C．应用了电动机的原理 D．螺线管安装在底盘内，直导线安装在猴子的座位内
19．（山西）如图是汽车启动装置电路简图，当钥匙插入钥匙孔并转动时，电磁铁得到磁性，此时电磁铁上端为　　　极，触点B与C　　　　(填“接通”或“断开”)，汽车启动。
20．（乐山）如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图。其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小。白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内。傍晚，当光照度小于一定值时，通过蓄电池与LED回路，路灯开始工作。请用笔画线将电路原理图连接完整，使工作电路能正常工作(与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线；连线不能交叉) 21世纪教育网版权所有
21．（莆田）小华同学做了一个如图所示的装置，闭合开关，用外力使导体棒ab水平向右移动，发现导体棒cd也随之运动起来，在此实验中：
（1）实验装置中的甲部分，应用的物理原理是________现象。
（2）实验装置中的乙部分，在cd棒运动过程中，是将电能转化成________能。
（3）此装置中________ (选填“甲”或“乙”)部分产生的现象，与生活中电动机的工作原理是相似的。21世纪教育网版权所有
22．（云南）如图所示是研究电磁感应现象的装置，闭合开关后，导体棒如在 (填“水平”或“竖直”)方向运动时，电流表指针会发生偏转。根据这一现象，制成了 机。
23．（济宁）小满同学做了一个如图所示的装置。闭合开关，用外力使导体ab水平向右运动，发现导体棒cd也随之运动起来，则实验装置中甲部分应用的物理原理是 ，乙部分产生的现象与 的工件原理相似。21世纪教育网版权所有
24．（新疆）如图所示是一种动圈式话筒，当你对着话筒说话时，声音使与膜片相连的线圈振动，线圈在磁场中振动能产生随声音变化而变化的 ，这是 现象。
25．（泉州）课堂上，老师做了如图所示的演示实验。闭合开关，让导体ab向左运动，观察到灵敏电流计的指针发生 ，这现象说明闭合电路的一部分导体做 磁感线运动，导体中能产生电流； 机就是利用这种原理制成的。21世纪教育网版权所有
26．（成都）发电机是利用 现象制成的。如图17所示，闭合开关，当金属杆ab左右移动时，灵敏电流计的指针将 （选填“偏转”或“不偏转”）。
27．（内江）发电机线圈中产生的感应电流的大小和方向都随时间作周期性的变化，这种电流叫做_____，在我国这种电流的频率为_____Hz．
28．（临沂）如图所示，当闭合开关.让导体在磁场中做切割磁感线运动时，电流表指针会发生偏转。说明电路中有电流产生。这个实验电路中.导体相当于　　　　，此过程中能量的转化情况是　　　　　　　。21世纪教育网版权所有
29．（滨州）科学家的每次重大发现，都有力地推进了人类文明的进程。奥斯特发现了电流的磁效应，首次揭开了电与磁的联系；法拉第发现了 进一步揭示了电与磁的联系，使人们发明了发电机，开辟了人类的电气化时代。
三、实验探究题21世纪教育网版权所有
1．（福州）小波小组在探究“通电螺线管的外部磁场”实验中，设计了如图27所示电路。实验时，
（1）可通过观察__________________判断通电螺线管的磁极。
（2）如图所示是通电螺线管周网的有机玻璃板上的小磁针分布状态，观察可知通电螺线管的外部磁场与_________的磁场相似。21世纪教育网版权所有
（3）小波猜想通电螺线管磁场强弱可能与线圈匝数和电流大小都有关。实验中，他将开关S从l换到2上时，调节变阻器的滑片P，再次观察电流表示数及吸引的回形针数目，此时调节滑动变阻器是为了___________________________，来研究___________________________的关系。21世纪教育网版权所有
2．（河南）如图所示，用两根橡皮筋悬挂的均匀金属棒AB水平处于磁场中。当棒中通以由A向B的电流时，金属棒静止，橡皮筋刚好处于松弛状态(导线对金属棒的作用力忽略不计)，此时金属棒受到的磁场力方向为___________。若要使橡皮筋处于拉伸状态，在不人为对棒施力的条件下，请提出一项可行的措施:______________________________.
3．（南京）在“探究感应电流产生条件”的实验中，小明将导体ab、开关、小量程电流表和蹄形磁体按如图所示的方式进行安装。21世纪教育网版权所有
（1）小明闭合开关后进行了如下操作：
A．只让导体ab在水平方向左右运动
B．只让导体ab在竖直方向上下运动21世纪教育网版权所有
C．只让蹄形磁体在水平方向左右运动
D．只让蹄形磁体在竖直方向上下运动
其中一定能产生感应电流的是_______（填写字母）。
（2）如果将小量程电流表换成_______，可以观察磁场对通电导体的作用。
4．（黄冈）在“探究什么情况下磁可以生电”的实验中，小芳发现每次电流表指针摆动的角度不同，提出了“感应电流的大小与哪些因素有关”的问题。
（1）小芳猜想可能与导体切割磁感线运动速度有关，速度越大，____能越大，转化成电能就越多。
你的猜想是：可能与____有关。
（2）小芳为了验证自己的猜想，利用如图装置进行实验，足够大的磁体放在水平面上，驱动装置通过两根绝缘硬棒ab、cd使导体PQ沿直线水平向右运动（导体运动区域的磁场强弱相同）。同一次实验，应使导体做 （填“匀速”或“变速”）运动。下表是实验测得的数据，分析数据可得出结论：
　（2）此实验运用的研究方法主要是 。
5．（宜昌)如图为探究“磁生电”的实验装置。21世纪教育网版权所有
（1）闭合开关，让悬着的导体AB__（选填“左右”、“上下”、“沿A向B”或“沿B向A"）运动时，电流表会发生偏转。
（2）若保持导体AB不动，要产生感应电流，正确的操作是________。
（3）实验中发现电流表指针偏转不明显，为了使指针偏转明显，请你从实验装置和操作上各提一条改进建议。
装置改进：___________________操作改进：_____________
四、分析计算题21世纪教育网版权所有
1．（娄底）电梯为居民出入带来很大的便利，小明家住东方豪苑某栋6楼，放学后，乘电梯回家：21世纪教育网版权所有
（1）若小明的体重为500N，脚与电梯地面的总接触面积为0.05m2,则小明对电梯地面的压强为多少?
（2）若电梯在20s内将小明匀速提升15m，在此过程中，电梯上升的速度是多少？电梯对小明做了多少功？电梯对小明做功的功率为多少？
小明又查阅资料，了解到出于安全考虑，电梯都设置超载自动报警系统，其工作原理如图甲所示，电路由工作电路和控制电路组成：在工作电路中，当电梯没有超载时，触点K与触点A接触，闭合开关S，电动机正常工作；当电梯超载时，触点K与触点B接触，电铃发出报警铃声，闭合开关S，电动机不工作。在控制电路中，已知电源电压U＝6V，保护电阻R1＝100Ω，电阻式压力传感器（压敏电阻）R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。
（3）在控制电路中，当压敏电阻R2受到的压力F增大时，其阻值减小，从而使电磁铁的磁性 (填“增强”、“减弱”或“不变”)。21世纪教育网版权所有
（4）若电磁铁线圈电流达到20mA时，衔铁刚好被吸住，电铃发出警报声。当该电梯厢内站立总质量为1000kg的乘客时，试通过计算说明电梯是否超载？（g取10N/kg）
2．（河南）小强利用压力传感器、电磁继电器、阻值可调的电阻R等元件，设计了一个汽车超载自动报警电路，如图16所示。他了解到这种压力传感器所受压力越大时，输出的电压U就越大，二者的关系如图17所示。闭合开关S，当继电器线圈中电流大于或等于20mA时，衔铁被吸合。已知传感器的输出电压U即为继电器控制电路的电源电压，线圈的电阻为20Ω。
（1）车辆不超载时，工作电路中绿灯亮;当传感器所受压力增大到一定程度时，红灯亮，说明汽车超载。请你判断灯__________________(选填“L1”或“L2”)
（2）某水平公路桥禁止质量大于或等于20t的车辆通行，要用小强设计的装置为此桥报警，R的阻值应调节为多少?(g取10N/kg)。21世纪教育网版权所有
（3）在水平路面上，要使该装置报警，通过车辆的最小重力为多少?
（4）请你运用所学物理知识，说明超载的一项危害。

3．（云南）如左图所示为一恒温箱温控电路，包括工作电路和控制电路两部分。R为热敏电阻(置于恒温箱内)，阻值随温度变化的关系如右图所示。恒温箱温控电路工作原理是：加热过程中，恒温箱温度升高到一定值时，控制电路中电流会达到一定值，继电器的衔铁被吸合，工作电路停止加热。21世纪教育网版权所有
（1）图中所示状态，电路处于加热还是未加热?
（2）恒温箱的温度为100oc时，继电器线圈中的电流达到20mA，衔铁被吸合，此时热敏电阻R消耗的功率是多少?
（3）电阻R1，有什么作用?
4．（徐州）阅读短文，回答问题：干簧管
干簧管是一种利用磁场信号来控制的线路开关器件，也叫磁控开关。常用的干簧管有单触点和双触点两种。21世纪教育网版权所有
如图为单触点干簧管的结构示意图。其外壳是一根密封的玻璃管，管中装有两个磁性材料制成的弹性簧片电板，还灌有一种惰性气体。平时，玻璃管中的两个磁簧片触点部位是分开的（如图甲）。当有磁性物质靠近玻璃管时，在合适的磁场的作用下，管内的两个簧片的触点部位被磁化成为异名磁极就会互相吸引接触，簧片就会吸合在一起，使结点所接的电路连通（如图乙）。外磁力消失后，两个簧片由于本身的弹性而分开，线路就断开。
干簧管中的磁性材料是指铁、钴、镍等能被磁铁吸引的材料，它分为软磁性材料和硬磁性材料两种。软磁性材料是指既容易被磁化而获得磁性又很容易失去磁性的物质。硬磁性材料是指不容易被磁化而获得磁性，但一旦获得磁性又很不容易失去的物质。磁体周围的磁性材料被磁化后的极性与放置在该处的小磁针的极性相似，如我们拿一根铁棒的一端靠近或接触磁铁的N极时，这一端就会被磁化成S极，它的另一端则会被磁化成N极。21世纪教育网版权所有
双触点干簧管类似于单刀双掷开关，它的工作原理是：没有磁场时，簧片1与簧片2接通（如图丙），当有外界磁力时，簧片1与簧片2的连接断开，簧片1与簧片3触点部位接通（如图丁），其中簧片1是公共端，簧片2是常闭接点，簧片3是常开接点。簧片中有一片是用只导电不导磁的材料做成。
干簧管外绕上能产生磁场的线圈就成了干簧继电器，当线圈通电后，管中磁性材料制成的簧片的自由端分别被磁化成N极和S极而相互吸引，因而接通被控电路。线圈断电后，干簧片在本身的弹力作用下分开，将线路切断。21世纪教育网版权所有
（1）单触点干簧管中的磁簧片是用_______（选填“软”或“硬”）磁性材料制成的。
（2）单触点干簧管在___________（选填“断开”或“闭合”）时，磁簧片具有弹性势能。
（3）双触点干簧管的1、2、3三个簧片的对应制作材料可能是________
A．铁、铁、铜 B．铁、铜、铁 C．铜、铁、铜 D．铁、钴、铁
（4）当条形磁铁按左图所示的方式从A移动到B，下列能反映电路中的电流随时间变化的图象是______。21世纪教育网版权所有
（5）如图为一运用干簧继电器的电路，当开关S闭合后，它的工作特点是________
　　　A．红灯、绿灯交替发光
　　　 B．红灯长亮，绿灯亮、灭交替21世纪教育网版权所有
C．绿灯长亮，红灯亮、灭交替
D．红灯长亮，绿灯不亮
电与磁参考答案
一、选择题
1．A
2．C
3．D
4．C
5．A
6．C
7．D
8．C
9．B
10．B
11．A
12．C
13．C
14．C
15．A
16．A
17．C
18．C
19．C
20．B
21．B
22．C
23．D
24．A
25．A
26．B
27．B
28．A
29．C
30．C
31．A
32．C
33．B
34．C
35．A
36．B
37．A
38．B
39．B
40．A
41．B
42．B
43．D
44．B
45．D
46．A
47．D
48．C
49．B
50．B
51．D
52．C
二、简答题
1．先减小后增大
2．
　　　
3．S
4．N 正
5．排斥；长
6．磁场 正 改变
7．
　　　
8．
　　　
9．
　　　
10．
　　　
14．
　　　
15．电磁铁 磁性 电磁起重机等
16．弱 下
17．磁场 来回振动
18．（1）S （2）B
19．N? 接通
20．
　　　
21．（1）电磁感应 （2）机械（或动）（3）乙
22．水平、 发电
23．电磁感应 电动机
24．电流 电磁感应
四、分析计算题
1．（1）104
（2）0.75m/s 7500J 375W
（3）增强
（4）超载
2．(1)(1分)L2
(2)(4分)压力F = G = mg = 2×104kg ×10N/kg = 2×105N 由图像可知，此时对应的电压为l.0V
则R = R总－R线圈 =50Ω－20Ω =30Ω
(3)(3分)当R调为0时，输出电压最小
最小电压U0= I R线圈= 0. 02A ×20Ω = 0.4V
由图像可知，此时对应的压力为8.0 ×104N
故车辆的最小重力为8.0 ×104N
(4) (1分)压强大，易损坏路面(或惯性大，不易刹车)
3．（1）加热
（2）恒温箱的温度为100oc时，R=50Ω
P=I2R=(0.02A)2 ×50Ω=0.02W
（3）①保护电路 ②调节温控箱的控制温度
4．（1）软 （2）闭合 （3）B （4）A （5）A
