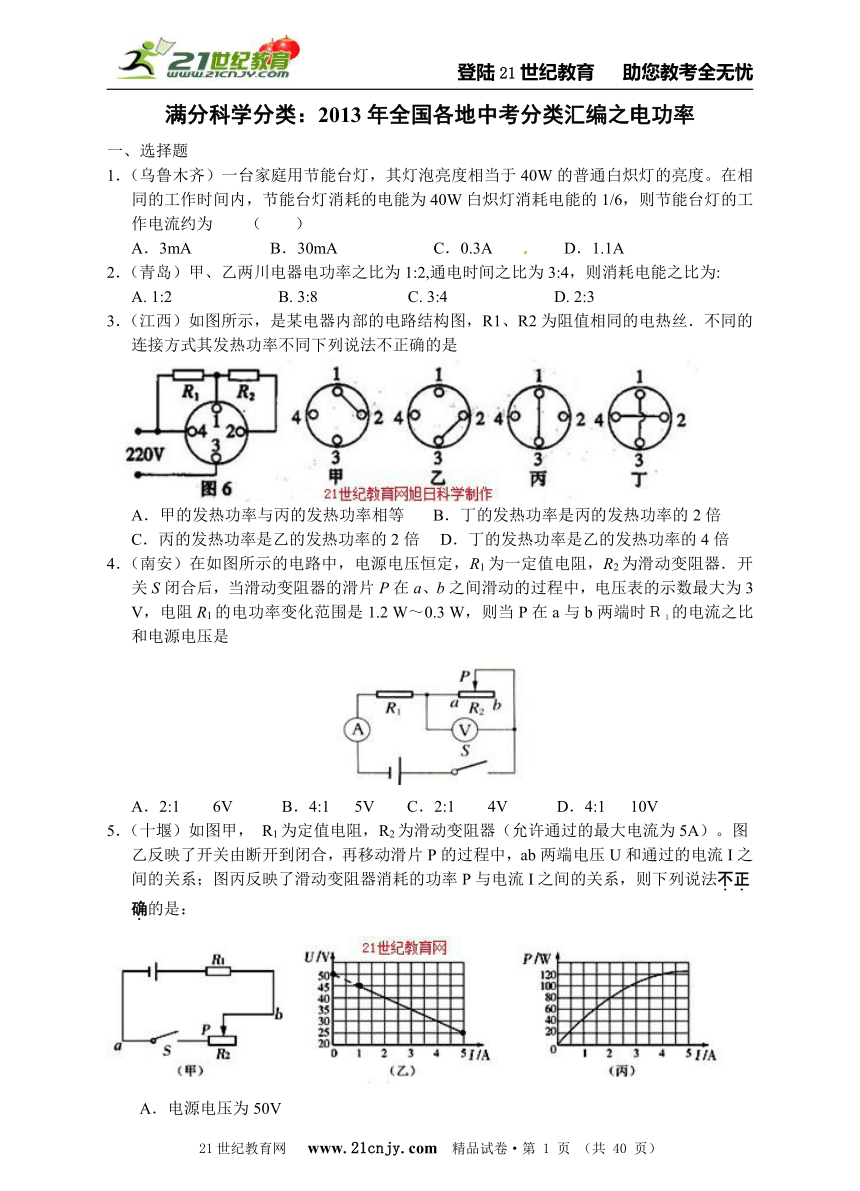

满分科学分类：2013年全国各地中考分类汇编之电功率
一、选择题
1．（乌鲁木齐）一台家庭用节能台灯，其灯泡亮度相当于40W的普通白炽灯的亮度。在相同的工作时间内，节能台灯消耗的电能为40W白炽灯消耗电能的1/6，则节能台灯的工作电流约为 （ ）
A．3mA B．30mA C．0.3A D．1.1A
2．（青岛）甲、乙两川电器电功率之比为1:2,通电时间之比为3:4，则消耗电能之比为:
A. 1:2 B. 3:8 C. 3:4 D. 2:3
3．（江西）如图所示，是某电器内部的电路结构图，R1、R2为阻值相同的电热丝．不同的连接方式其发热功率不同下列说法不正确的是21世纪教育网版权所有
A．甲的发热功率与丙的发热功率相等????? B．丁的发热功率是丙的发热功率的2倍
C．丙的发热功率是乙的发热功率的2倍??? D．丁的发热功率是乙的发热功率的4倍
4．（南安）在如图所示的电路中，电源电压恒定，R1为一定值电阻，R2为滑动变阻器．开关S闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为3 V，电阻R1的电功率变化范围是1.2 W～0.3 W，则当P在a与b两端时Ｒ１的电流之比和电源电压是21世纪教育网版权所有
A．2:1 6V B．4:1 5V C．2:1 4V D．4:1 10V
5．（十堰）如图甲， R1为定值电阻，R2为滑动变阻器（允许通过的最大电流为5A）。图乙反映了开关由断开到闭合，再移动滑片P的过程中，ab两端电压U和通过的电流I之间的关系；图丙反映了滑动变阻器消耗的功率P与电流I之间的关系，则下列说法不正确的是：21世纪教育网版权所有
A．电源电压为50V
B．R1的阻值为5Ω21世纪教育网版权所有
C．当R2的功率为120w时，电路消耗的总功率为200w
D．滑动变阻器连入阻值的范围为4~45Ω21世纪教育网版权所有

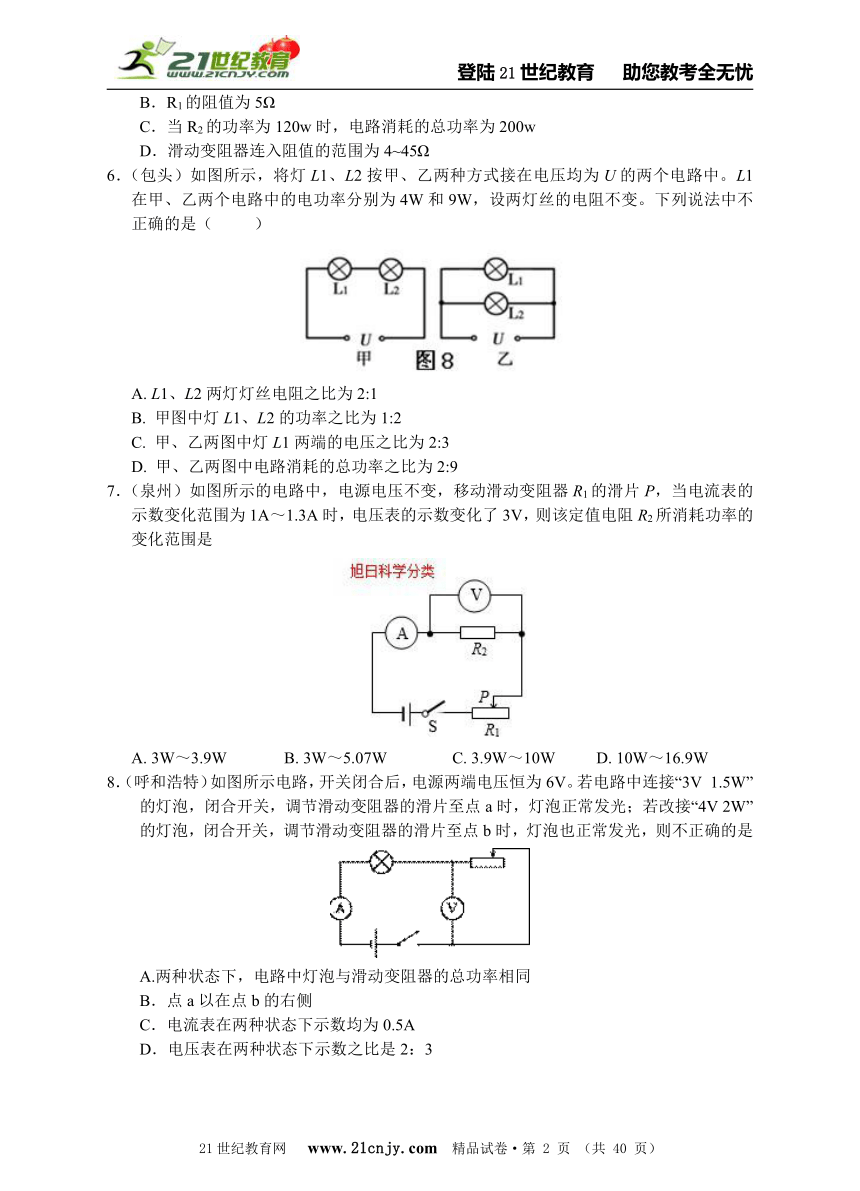

6．（包头）如图所示，将灯L1、L2按甲、乙两种方式接在电压均为U的两个电路中。L1在甲、乙两个电路中的电功率分别为4W和9W，设两灯丝的电阻不变。下列说法中不正确的是（ ）
A. L1、L2两灯灯丝电阻之比为2:121世纪教育网版权所有
B. 甲图中灯L1、L2的功率之比为1:2
C. 甲、乙两图中灯L1两端的电压之比为2:3
D. 甲、乙两图中电路消耗的总功率之比为2:9
7．（泉州）如图所示的电路中，电源电压不变，移动滑动变阻器R1的滑片P，当电流表的示数变化范围为1A～1.3A时，电压表的示数变化了3V，则该定值电阻R2所消耗功率的变化范围是21世纪教育网版权所有
A. 3W～3.9W B. 3W～5.07W C. 3.9W～10W D. 10W～16.9W
8．（呼和浩特）如图所示电路，开关闭合后，电源两端电压恒为6V。若电路中连接“3V??1.5W”的灯泡，闭合开关，调节滑动变阻器的滑片至点a时，灯泡正常发光；若改接“4V?2W”的灯泡，闭合开关，调节滑动变阻器的滑片至点b时，灯泡也正常发光，则不正确的是
A.两种状态下，电路中灯泡与滑动变阻器的总功率相同
B．点a以在点b的右侧21世纪教育网版权所有
C．电流表在两种状态下示数均为0.5A
D．电压表在两种状态下示数之比是2：3

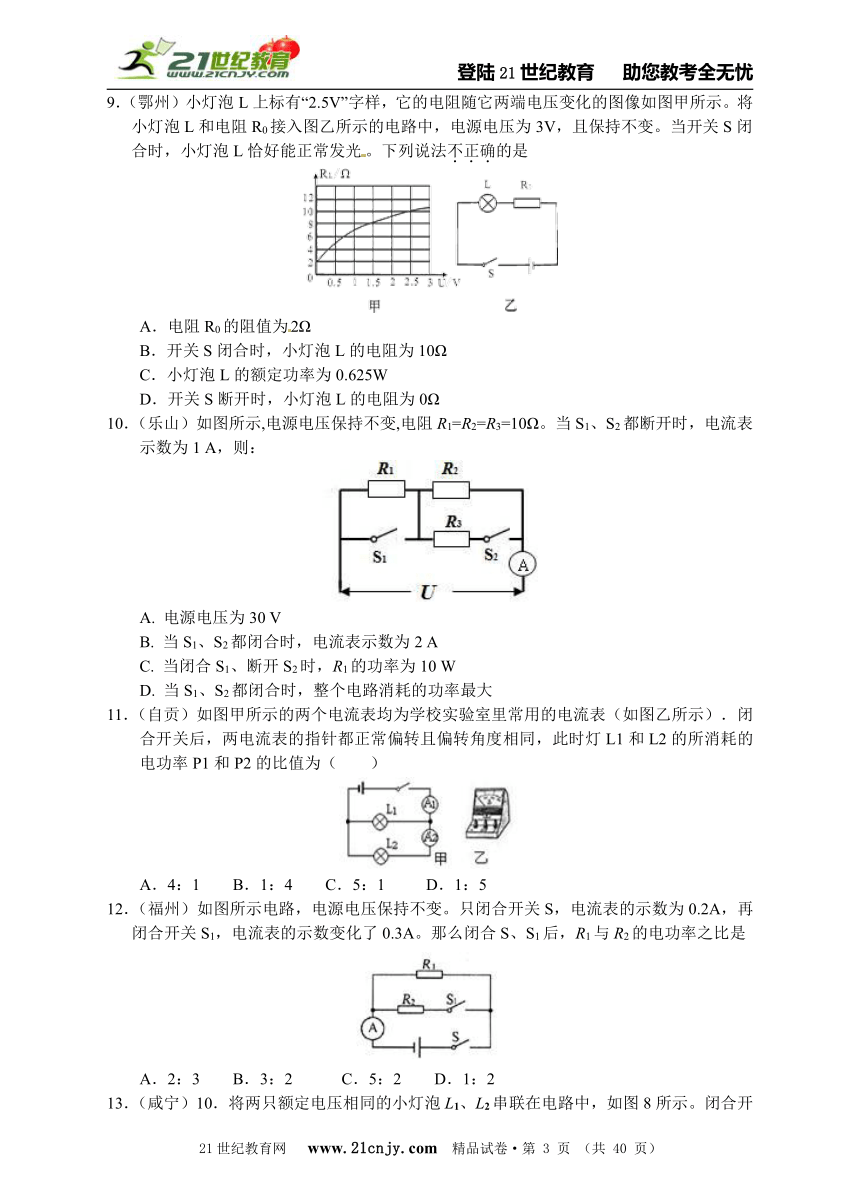

9．（鄂州）小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图像如图甲所示。将小灯泡L和电阻R0接入图乙所示的电路中，电源电压为3V，且保持不变。当开关S闭合时，小灯泡L恰好能正常发光。下列说法不正确的是
A．电阻R0的阻值为2Ω
B．开关S闭合时，小灯泡L的电阻为10Ω21世纪教育网版权所有
C．小灯泡L的额定功率为0.625W
D．开关S断开时，小灯泡L的电阻为0Ω[
10．（乐山）如图所示,电源电压保持不变,电阻R1=R2=R3=10Ω。当S1、S2都断开时，电流表示数为1 A，则：
A. 电源电压为30 V
B. 当S1、S2都闭合时，电流表示数为2 A21世纪教育网版权所有
C. 当闭合S1、断开S2时，R1的功率为10 W
D. 当S1、S2都闭合时，整个电路消耗的功率最大
11．（自贡）如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为（ ）
A．4：1 B．1：4 C．5：1 D．1：5
12．（福州）如图所示电路，电源电压保持不变。只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A。那么闭合S、S1后，R1与R2的电功率之比是
A．2：3 B．3：2 C．5：2 D．1：221世纪教育网版权所有

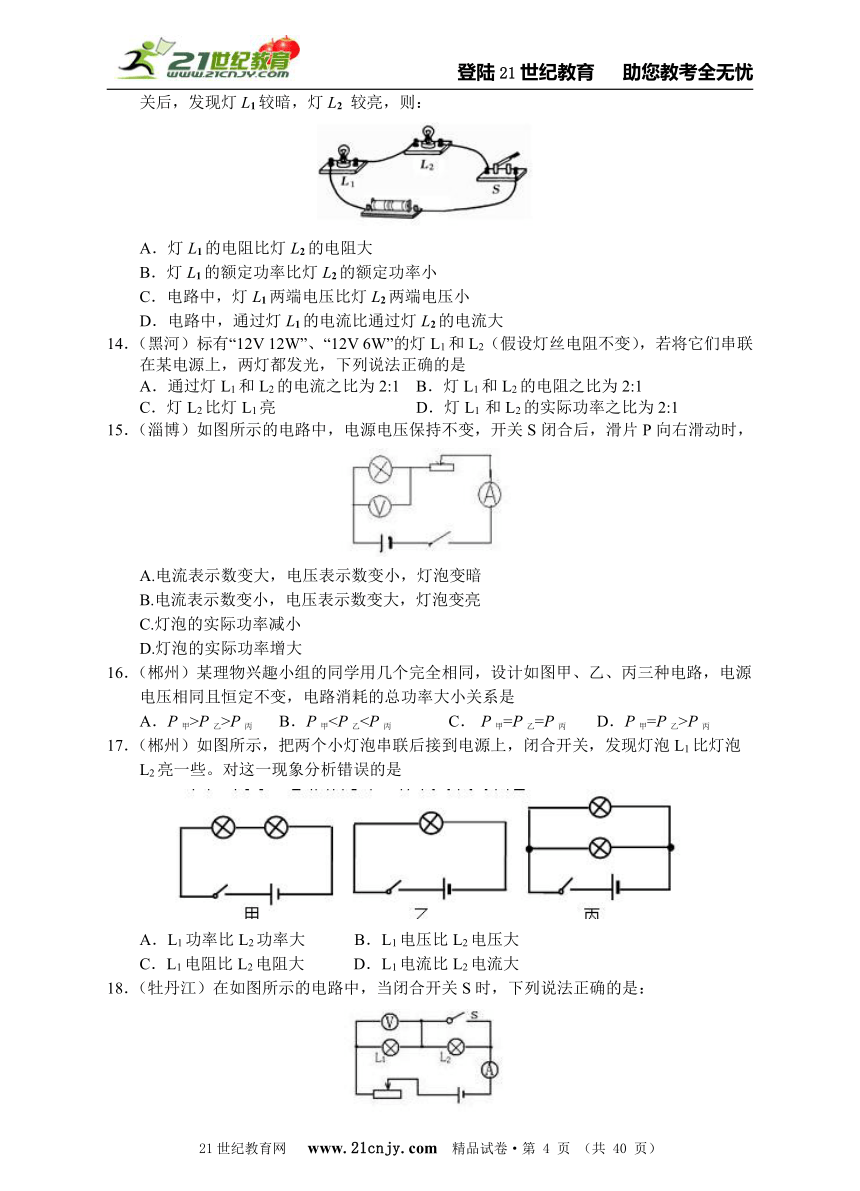

13．（咸宁）10．将两只额定电压相同的小灯泡L1、L2串联在电路中，如图8所示。闭合开关后，发现灯L1较暗，灯L2 较亮，则：21世纪教育网版权所有
A．灯L1的电阻比灯L2的电阻大21世纪教育网版权所有
B．灯L1的额定功率比灯L2的额定功率小
C．电路中，灯L1两端电压比灯L2两端电压小
D．电路中，通过灯L1的电流比通过灯L2的电流大
14．（黑河）标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是
A．通过灯L1和L2的电流之比为2:1 B．灯L1和L2的电阻之比为2:1
C．灯L2比灯L1亮 D．灯L1 和L2的实际功率之比为2:1
15．（淄博）如图所示的电路中，电源电压保持不变，开关S闭合后，滑片P向右滑动时，
A.电流表示数变大，电压表示数变小，灯泡变暗21世纪教育网版权所有
B.电流表示数变小，电压表示数变大，灯泡变亮
C.灯泡的实际功率减小21世纪教育网版权所有
D.灯泡的实际功率增大
16．（郴州）某理物兴趣小组的同学用几个完全相同，设计如图甲、乙、丙三种电路，电源电压相同且恒定不变，电路消耗的总功率大小关系是
A．P甲>P乙>P丙 B．P甲P丙
17．（郴州）如图所示，把两个小灯泡串联后接到电源上，闭合开关，发现灯泡L1比灯泡L2亮一些。对这一现象分析错误的是
A．L1功率比L2功率大 B．L1电压比L2电压大21世纪教育网版权所有
C．L1电阻比L2电阻大 D．L1电流比L2电流大
18．（牡丹江）在如图所示的电路中，当闭合开关S时，下列说法正确的是：
A．电流表示数变大，电压表示数变大
B．电流表示数变小，电压表示数不变21世纪教育网版权所有
C．L1灯变亮，L2灯变亮
D． L1灯变暗，L2灯变亮?

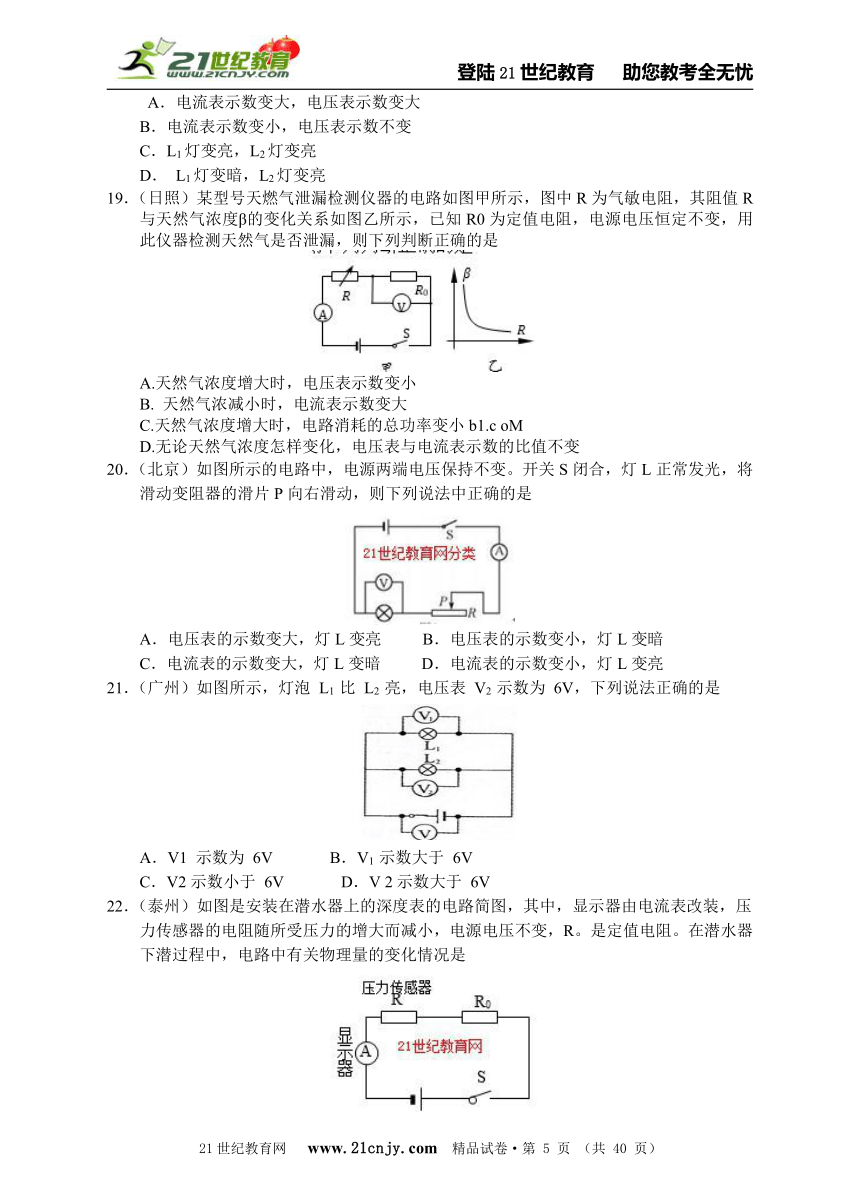

19．（日照）某型号天燃气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R 与天然气浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是
A.天然气浓度增大时，电压表示数变小
B. 天然气浓减小时，电流表示数变大21世纪教育网版权所有
C.天然气浓度增大时，电路消耗的总功率变小b1.c oM
D.无论天然气浓度怎样变化，电压表与电流表示数的比值不变
20．（北京）如图所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是21世纪教育网版权所有
A．电压表的示数变大，灯L变亮 B．电压表的示数变小，灯L变暗
C．电流表的示数变大，灯L变暗 D．电流表的示数变小，灯L变亮?
21．（广州）如图所示，灯泡 L1 比 L2 亮，电压表 V2 示数为 6V，下列说法正确的是
A．V1 示数为 6V B．V1 示数大于 6V
C．V2示数小于 6V D．V 2示数大于 6V21世纪教育网版权所有
22．（泰州）如图是安装在潜水器上的深度表的电路简图，其中，显示器由电流表改装，压力传感器的电阻随所受压力的增大而减小，电源电压不变，R。是定值电阻。在潜水器下潜过程中，电路中有关物理量的变化情况是
A．通过显示器的电流减小 B．R0两端的电压增大
C．传感器两端的电压增大 D．电路的总功率减小21世纪教育网版权所有
23．（乐山）如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中
A. 电压表V1示数变小，电压表V2示数变大
B. 电流表A示数变小，电压表V1示数不变
C. 电流表A 示数不变，灯泡L亮度变亮
D. 电压表V1示数不变，灯泡L亮度变暗21世纪教育网版权所有
24．（湛江）如图所示，电源电压不变，当滑动变阻器的滑片向b端移动的过程中，下列说法正确的是
A．电流表的示数变大 B.电压表的示数变大21世纪教育网版权所有
C．小灯泡的亮度不变 D.电路中的总功率变大
25．（哈尔滨）小明按图示电路测量小灯泡功率，备有器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为lOΩ，变阻器甲的规格“10Ω 1A”、乙的规格“50Ω 0.5A”， 电流表量程有“0～0.6A”、“0～3A”，电压表量程有“0～3V”、“0～15V”，下列说法不正确的是( )
A．当电压表示数为2.5V时，灯泡消耗的功率等于额定功率21世纪教育网版权所有
B．为减小误差，电压表量程选“0～3V”，电流表量程选“0～0.6A”
C．变阻器应选择甲“1OΩ 1A” 21世纪教育网版权所有
D．由本实验可发现，灯泡在不同电压下，实际功率不同，亮度不同
26．（十堰）如图甲， R1为定值电阻，R2为滑动变阻器（允许通过的最大电流为5A）。图乙反映了开关由断开到闭合，再移动滑片P的过程中，ab两端电压U和通过的电流I之间的关系；图丙反映了滑动变阻器消耗的功率P与电流I之间的关系，则下列说法不正确的是：
A．电源电压为50V21世纪教育网版权所有
B．R1的阻值为5Ω
C．当R2的功率为120w时，电路消耗的总功率为200w
D．滑动变阻器连入阻值的范围为4~45Ω
27．（雅安）小勤在做“调节灯泡亮度”的电学实验时，电路如图所示．电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“50Ω 1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化）．在不损坏电路元件的情况下，下列判断正确的是（ ）
A．
灯泡两端的最大电压是1.5V21世纪教育网版权所有
B．
该电路中电流的最大功率是1.25W21世纪教育网版权所有
C．
电路中电流变化的范围是0.3A～0.5A21世纪教育网版权所有
D．
滑动变阻器阻值变化的范围是2.5Ω～10Ω21世纪教育网版权所有
28．（德阳）小伟同学用如图所示的电路测小灯泡的功率。电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A。滑动变阻器的规格为“20Ω lA”，灯泡标有“2.5V 1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法中正确的是 ( )
A．滑动变阻器的电阻允许调节的范围是0～20Ω
B．电流表示数的变化范围是0～1A21世纪教育网版权所有
C．灯泡的最小功率是1.25W
D．该电路的最大功率是2.25W
29．（庆阳）某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω lA”，灯泡L标有“2.5V 1.25W”字样(忽略灯丝电阻变化)，在不损坏电路元件的情况下，下列判断正确的是（ ）
A．电路中电流变化的范围是0.18A一0.5A
B．滑动变阻器阻值变化的范围是2.5Ω～10Ω21世纪教育网版权所有
C．灯泡的最小功率是0.162W
D．该电路的最大功率是2.25W21世纪教育网版权所有
30．（兰州）如图所示，滑动变阻器和灯泡L分别标有“20Ω 1.0A”和“2.5V 0.3A”的字样。只闭合开关S1，调节变阻器滑片到中点位置时，电流表A1、A2示数均为0.3A；若保持变阻器滑片位置不动，再闭合开关S2，电流表A1示数变为0.4A。不考虑温度对灯丝电阻的影响，则
A．电流表A2示数仍为0.3A，灯泡L正常发光
B．要使小灯泡正常发光，变阻器滑片应向右调节
C．闭合开关S2前后，变阻器的电功率变化了0.1W21世纪教育网版权所有
D．电流表A2示数减小为0.18A
31．（兰州）将“6V 3W”和“6V 6W”的两只灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则
A．电源电压为12V时，两只灯泡均能正常发光
B．两个灯泡发光时，灯泡L2比灯泡L1亮一些
C．灯泡发光时，电路中允许通过的最大电流为1A
D．灯泡L1正常发光时，灯泡L2的实际功率是1.5W21世纪教育网版权所有
32．（南京）如图所示，电源电压保持6V 不变，电流表的量程为0 ~ 0.6A，电压表的量程为0 ~ 3V，定值电阻的规格为“10( 0.5A”，滑动变阻器的规格为“20 1A”。闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是
A．电阻R1消耗功率允许的变化范围为0.4W~ 0.9W
B．电流表示数允许的变化范围为0.2A~ 0.5A
C．变阻器R2接入电路的阻值允许变化范围为2~ 20((
D．电路消耗总功率允许的变化范围为1.2W~ 3W 21世纪教育网版权所有
33．（黑河）将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是
A．三个用电器产生的热量一样多 B．电风扇产生的热量最多
C．电视机产生的热量最多 D．电烙铁产生的热量最多21世纪教育网版权所有
34．（泸州）如图所示的实验装置中，三个相同的烧瓶A、B、C内都盛有质量和初温均相等的液体，其中A、B烧瓶中装的是水，C烧瓶中装的是煤油，A、B、C瓶中电阻丝的阻值分别为RA、RB、Rc且RA=Rc>RB。当合上开关S通电一定时间后(三个烧瓶中的液体均未达到沸腾)，A、B、C瓶中温度计示数分别为TA、TB、TC。对三支温度计示数的判断，下列说法正确的是(均不计热损失，比热容C水>C煤油)：（ ）
A．TA＝TB＜TC B．TA＝TC ＞TB C．TC ＞TA＞TB D． TA＞TB ＞TC
35．（宜宾）在如图所示的电器中，属于利用电流热效应工作的是21世纪教育网版权所有
36．（郴州）标有“220V 4W”字样的电风扇、电视机、电烙铁、节能灯速正常工作相同时间，产生热量最多是
A．电风扇 B．电视机 C．电烙铁 D．节能灯21世纪教育网版权所有
37．（河南）如图所示，在四个相同水槽中盛有质量和温度都相同的纯水，现将阻值为R1、R2的电阻丝(R138．（苏州）我国科研人员研发了百米级第二代高温超导带材，使中国跻身该技术领域国际先进行列．假如所有导体都成了常温下的超导体，那么当用电器通电时，下列说法正确的是（ ）
A．
白炽灯仍然能发光
B．
电动机仍能转动
C．
电饭锅仍然能煮饭
D．
电熨斗仍然能熨烫衣服
39．（孝感）电风扇是我们生活中的常用电器，工作时它自身的温度会升高，下列有关它的说法正确的是21世纪教育网版权所有
A、工作时，它将机械能转化为电能。 B、工作时，它的机械能是由电能转化
C、工作时，它的线圈电阻不发热 D、工作时，它能降低温度
40．（常州）将两根电阻丝R1、R2分别插入甲、乙两瓶等量煤油中，串联接入电路，R1∶R2=2∶5．通电一段时间后，R1、R2产生的热量之比为
A．2∶5 B．5∶2 C．4∶25 D．25∶4
41．（宜昌）超导现象是指某些物质在温度很低时电阻变为零的现象。如果某种超导材料能应用于实际，最适合用来制作21世纪教育网版权所有
A．保险丝 B．电炉丝 C．电动机线圈 D．变阻器的电阻丝
42．（鄂州）如图所示，是探究电流产生热量与哪些因素有关的实验装置。烧瓶内装有质量和初温完全相同的煤油，瓶中铜丝和镍铬合金丝的长度、横截面积相同。下列选项正确的是
A．在甲图中，探究的是电流产生热量与电阻的关系21世纪教育网版权所有
B．在乙图中，探究的是电流产生热量与电阻的关系
C．在甲图中，闭合开关一段时间后，A瓶中温度计的示数更高
D．乙图只能用来探究电流产生的热量与电流大小的关系
43．（乐山）下列关于如图所示实验的说法中错误的是：
A. 该实验研究的是电流的热效应
B. 实验中采用了控制变量法21世纪教育网版权所有
C. 观察实验现象可知：在其它条件相同时，电阻越大产生的热量越少
D. 实验中是通过观察温度计示数的高低来判断电流通过导体时产生热量的多少
二、简答题
1．（兰州）2012年10月1日起，我国分阶段逐步禁止进口和销售普通照明白炽灯，并将在2018年淘汰白炽灯。节能灯比同光效的白炽灯节能60%~80%，且使用寿命长。一只标有“220V 60W”的白炽灯，正常发光时通过灯丝的电流大约为______A，1kW·h的电能，可供它正常发光______h；可供光效相同的“220V 15W”的节能灯正常发光______h。
2．（襄阳）王伟家的空调机上贴着“中国能效标识”，经查阅资料，王伟弄清“能效比”就是在规定条件下，空调机进行制冷运行时实际制冷量与实际输入功率之比。王伟家空调机能效比为“2.59”，可知他家空调机在规定条件下，每消耗1W的电功率，制冷量为________W。21世纪教育网版权所有
3．（庆阳）小明手中有一只白炽灯泡，上面标有“220V 100W”字样，说明这只灯泡正常发光时的电阻大小为 Ω，正常发光时实际功率为________W；当通过它的电流大小为0.2A时，它消耗的实际电功率大小为 W。21世纪教育网版权所有
4．（泰州）在怎样使两个灯泡都亮起来的活动中，小明采用如图11所示的方法连接，结果两个灯泡都亮了。这时，两个灯的连接方式是_______。若电源电压为3V，灯泡的规格均为“2.2V 0.22A”，则每个灯泡的电阻是_____Ω，每个灯泡的实际功率是______W。
5．（荆门）某次雷电的电流是2×104A，电压约为1×108V，放电时间约为0.001s，这次雷电释放的能量是___________J，电功率约______________W. 21世纪教育网版权所有
6．（福州）近日福州闽江两岸灯光夜景改造工程完工，使江滨夜景更加美丽，又节能环保。其中尤溪洲大桥换上了约3000盏新型LED灯，灯的功率由原来的28W变成了13W，若这些夜景灯每天工作3h，则一个月(按30天计算)节省的电能____kW·h，节省下的电能可使额定功率为1000W的电热水壶正常工作_____h。21世纪教育网版权所有
7．（义乌）电视上有某品牌空调的广告，称“好空调，一天只需一度电”，在其它媒体上也有该品牌的广告词，称“xx空调，最低耗电仅相当于一只45W的灯泡”.考虑到空调实际使用情况及估计等因索，你认为这两句广告词体现的内容_____________（选填“基本一致”或“完全不一致”)，因为根据其中信息可以计算出一度电可让该空调运行约_________小时（结果保留整数）. 21世纪教育网版权所有
8．（扬州）今年6月，我国空调“能效比”实行新的等级标准，空调制冷“能效比”EER是指空调制冷量与制冷时消耗的电功率比。小明家需要一台制冷量为3200W的空调，若选“能效比”为3.2的空调，则制冷消耗的电功率为________W；若选“能效比”为4.0的空调，工作1h将比原空调节约电能_______kW·h。21世纪教育网版权所有
9．（天津）19.一盏标有“220V 100W”的白炽灯正常发光时的电阻为 Ω，“220V 100W”的白炽灯与“220V 20W”的节能灯均正常工作时亮度相当，若两灯都正常工作，分别消耗1kW·h的电能，节能灯比白炽灯多工作 h。21世纪教育网版权所有
10．（南京）如图所示电路，电源电压不变，电灯L 标有“6V 1.2W“字样。当开关S1、S2均闭合时，电灯L 恰能正常发光，电流表示数为0.5A。则：21世纪教育网版权所有
⑴ 电动机两端电压为_______V，通过电动机的电流为_______A。
⑵ 通电1min 电路消耗电能_______J。21世纪教育网版权所有
11．（绵阳）如图，A灯标有“4V，4W”字样，B灯标有“4V，2W”字样。闭合开关，从右向左缓慢滑动变阻器滑片，直到其中一盏灯恰好正常发光，此时电压表的示数是 V，A灯和B灯的总功率是 W。
12．（南安）（1）我国家用冰箱正常工作电压为 V. 21世纪教育网版权所有
（2）有两个电路元件A和B，流过元件的电流与其两端电压的关系如图11（甲）所示，如图11（乙）所示，把它们串联在电路中，闭合开关S，这时电流表的示数为0.4A，则电源电压为 V；元件B的电功率是 W。21世纪教育网版权所有
13．（山西）如图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图11乙所示接人电路中，只闭合开关s，小灯泡的实际功率为1w；再闭合开关s1，电流表示数变化了 A，此时电路消耗的总功率为 W。21世纪教育网版权所有
14．（德阳）如图所示，电源电压保持不变，R1︰R2=1︰4。只闭合S1时，电流表的示数为0.1A，R1消耗的功率为P1；只闭合S2时，R0消耗的功率为0.1W，R2消耗的功率为P2，且P1︰P2=1︰1。则R0先后两次消耗的功率之比为_________。
15．（襄阳）如图所示的电路中，电源电压不变，灯L上标有“18V 18W”的字样。当开关闭合，滑动变阻器的滑片P移到a端时，灯L正常发光，电流表示数为2.5A。当开关S断开、滑动变阻器的滑片P移到距a端3/4ab长度处时，电压表示数为15V。此时，灯L的功率为_______W。
16．（烟台）甲灯标有“36V 7.2W”，乙灯标有“12V??1.2W”．将它们串联后接在电源上，其中一个灯泡能正常发光，正常发光的灯泡是___________，另一盏灯的实际功率是___________．
17．（连云港）如图所示为某款电吹风的内部电路图，正常工作时电热丝的电阻R＝44Ω,通过其电流为5A。电动机工作时主要将电能转化为________能。若电吹风吹热风时的总功率为1200________W，则吹冷风时的总功率为________w. 21世纪教育网版权所有
18．（庆阳）如图所示电路中，电源电压为3V且保持不变，小灯泡L的规格为“6V 3.6W”，滑动变阻器的最大阻值R’＝20Ω。当开关S闭合后，在滑动变阻器的滑片由A端移动到B端的过程中，电流表示数的变化范围是 ，灯Ｌ的实际电功率变化范围是 。(假定灯丝电阻不受温度影响)。21世纪教育网版权所有
19．（重庆）如图所示，电源电压为18V且保持不变，电压表的量程为0一15V，电流表的量程为0-0．6A,滑动变阻器的最大阻值100Ω，小灯泡L标有“6V3W”字样，闭合开关S,当灯泡正常发光时，滑动变阻器的功率为 W，若灯泡的电阻不变。在保证电路各元件安全的情况下．滑动变阻器连人电路中的阻值变化范围为 。
20．（福州）甲和乙两灯的额定电压均为6V，图14是甲、乙两灯的电流随其两端 电压变化的曲线。现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为_____A，电源电压最大为_____V。21世纪教育网版权所有
21．（柳州）如图所示，电源电压不变，灯泡L标有“6 V 3 W”(灯泡电阻不变)，开关S闭合。当S1、S2断开，滑片P从b端滑到某一位置时，变阻器的电阻减小6 Ω，电流表示数变化0.1 A，灯泡恰好正常发光，此时电路的电流为_________A；保持滑片P的位置不变，闭合Sl、S2，电流表的示数又变化了1．5 A。当Sl、S2都闭合时，调节滑片p，电路消耗的最小功率为_____W。21世纪教育网版权所有
22．（黑河）电子式电能表表盘上标有“3000imp/kW·h”的字样（imp表示电能表指示灯闪烁次数），将某用电器单独接在该电能表上，正常工作30min,电能表指示灯闪烁了300次，则该用电器在上述时间内消耗的电能是 kW·h，该用电器的功率是 W。
23．（哈尔滨）小明家电能表上个月底表盘数字是，这个月底表盘数字如图所示，可知他家本月用电 度，他只让某电水壶工作，发现在10分钟内该电能表转盘转过了600转，则该电水壶的实际功率为 W. 21世纪教育网版权所有
24．（河南）小明家的电能表月初的数字是，月末表盘的示数如图3所示。若按0.5元1kW·h的标准收费，他家本月应缴纳电费___________元。若电能表的转盘在l0min内转过400转，则接在该电能表上的用电器总功率为_____________W。
25．（襄阳）小芳家夏天常用的“电热驱蚊器”是利用电流的_____效应工作的，发热元件是一个阻值为1000Ω的电阻，接在照明电路中通电100s产生的热量为________J。她家电能表铭牌上标有“220V 10(40)A 50HZ 2000r/kW?h”，她用1kW的电磁炉（其它用电器都断开）6min烧开一壶水的过程中，电能表的转盘转 圈。21世纪教育网版权所有
26．（兰州）如图所示，甲、乙两只烧瓶中装有质量相同，初温相同的煤油。闭合开关S后，观察到甲温度计比乙温度计示数上升的快。由此可判断电阻丝R1的阻值______电阻丝R2的阻值（填“大于”或“小于”）。
27．（南充）已知R1：R2 =3：4，当电R1、R2串联在电路中时，R1、R2两端的电压之比U1：U2= ；当电阻R1、R2并联在电路中时，在相同的时间内电流通过R1、R2所产生的热量之比R1、R2=
28．（孝感）如图所示，是“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两阻值分别为R和2R，合上开关后，通过它们的 相同；若两瓶中盛有质量、初温均相同的同种液体，经过相同时间后 （选填“左”或“右”）瓶里液体的温度更高。21世纪教育网版权所有
29．（东营）白炽灯是根据电流的 效应工作的。灯丝做成螺旋状是为了 （选填“增大”或“减少”）散热，以便更好地发光。
30．（哈尔滨）电水壶烧水时，电热丝很热，连接它的导线却不怎么热，其原因 .
31．（德阳）两定值电阻RA和RB中的电流与其两端电压的关系如图所示，若将两电阻串联在电压为3V的电源两端，电路的总功率为_________W，通电一段时间后，RA和RB产生的热量之比是_________。21世纪教育网版权所有
32．（成都）电饭煲、电水壶和电熨斗分别标有“220V 1000W”、 “220V 1800W”和“220V 500W”的字样，它们各自正常工作相同时间， （选填“电饭煲”、“电水壶”和“电熨斗”）产生的热量最多。标有“220V 1000W”的电饭煲正常工作0.2h，电流所做的功为 kW·h。
33．（烟台）学习完电热和电功率的知识后，小明和小红将相关知识归纳总结在下表中，你认为正确的有___________．（只填序号）
三、实验探究题
1．（滨州）某物理兴趣小组在做“测量小灯泡的电功率”实验时，选取的电源为三节新干电池，使用的小灯泡额定电压为2.5伏。
（1）电路连接完成后，闭合开关，他们发现小灯泡不亮，电压表没有示数，电流表指针有明显的集团，他们分析电路故障原因可能是（ ）
A．小灯泡断路 B．小灯泡短路 C．滑动变阻器断路
（2）故障排除后重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙所示，此时小灯泡两端电压为 V；21世纪教育网版权所有
（3）在（2）的基础上，若要使小灯泡正常发光，他们应将图甲中滑片P向 （选填“A”或“B”）端移动；
（4）他们移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象，根据图象信息，可知小灯泡的额定功率是 W；
（5）一位小组成员将图甲中的小灯泡更换成定值电阻，电路其他部分不改变，他还可以完成的探究实验是（ ）21世纪教育网版权所有
A．探究电流的磁场强弱与电流大小的关系 B．探究电流与电压的关系
C．探究电流产生的热量与电阻的关系21世纪教育网版权所有
2．（襄阳）39．(3分)小明测量一只额定电压为2.5V灯泡的电功率。
（1）实验中小明连接了如图所示的电路。同组的小林发现电路中有一根导线的一个连接点有误。请你帮他在图中找出并画出那条导线的正确连接点。21世纪教育网版权所有
（2）接着他按照正确电路进行实验，部分实验数据和现象如上表，若小明手边有“1.5A 50Ω ”和“2.0A 20Ω ”两种规格的滑动变阻器，分析表中实验数据可知，上面实验中他选用的滑动变阻器规格为____________。
（3）由于小明粗心大意，没有记录灯泡正常发光时电流表的示数，请你根据另一组的小雨画出的灯泡电流随其两端电压变化的关系图像（如图），帮他计算出灯泡的额定功率为_____ W。
3．（常州）一个小灯泡上标有“■V 1W”字样，额定电压模糊不清，小明对此展开实验探究．
（1）请根据电路图（甲），用笔画线代替导线，连接实物图（乙）．(电压表量程选用0～15V，电流表量程选用0～0.6A) 21世纪教育网版权所有
（2）先将滑片移到 ▲ (A/B)端，再闭合开关S，发现小灯泡微弱发光，电流表有示数，电压表指针指向零刻度线．电路可能存在的故障是 ▲ ．
（3）排除故障后，小明测出小灯泡在不同电压下的电流，第四次实验电流表示数如图（丙）所示，请将电流表示数以及相应的电功率填人表中。
实验次数
1
2
3
4
5
6
7
电压U/V
1.0
1.5
2.0
2.5
3.0
3.5
4.0
电流I/A
0.10
O.14
0.17
▲
0.23
0.25
0.27
电功率P/W
O.1
0.21
0.34
▲
0.69
0.88
1.08
（4）请根据实验数据，在下图所示的坐标中用描点法画出该灯泡的电功率随电压变化的图像．根据图像可判断，小灯泡的额定电压是 ▲ V．21世纪教育网版权所有
4．（成都）27．（8分）两个小组在实验室分别做两个电学实验，可选器材有：干电池两节、开关、滑动变阻器（标有20Ω字样）、电流表（0~0.6A，0~3A两个量程）、电压表（0~3V，0~15V两个量程）、导线若干。小组一用图23甲所示的实验电路，测量一个标有“2.5V”字样的小灯泡的额定功率。21世纪教育网版权所有
（1）闭合开关后，发现电流表和电压表的示数都较小，小灯泡不发光，其原因可能是（ ）A．灯泡L短路 B．灯泡L断路
C．变阻器断路 D．变阻器接入电路的阻值过大
（2）调节滑片P的位置，当电压表示数为2.5V时，电流表的示数如图23乙所示，则该灯泡的额定功率是 W。21世纪教育网版权所有
（3）请在图24中用笔画线将电路连接完整。
（4）小组二在完成实验后，组员小宇想尝试测量从家里带来的一只电阻的阻值Rx（约300Ω左右）。它们使用现有器材，仍用伏安法进行测量，发现电流表示数太小，无法准确读出电流大小，没能测出Rx。他们经过讨论后，向老师借了一只最大阻值为R0的滑动变阻器（标有200Ω字样），用以下方案测出了Rx。①按图25连接电路，闭合开关，移动滑片P至a端，记下电压表示数为U1；②移动滑片P至b端，记下电压表示数为U2；③计算出：Rx= （用字母R0 、U1 、U2表示）。21世纪教育网版权所有
5．（资阳）初三某班同学到实验室做“测量小灯泡功率”的分组实验。待测小灯泡的额定电压为2.5V，电阻约为10Ω。实验室有如下器材：
A．电源E（电压为6V） B．电流表A（0～0.6A，0～3A）
C．电压表（0～3V，0～15V） D．滑动变阻器R1（5Ω，0.3A）
E．滑动变阻器R2（50Ω，0.5A） F．滑动变阻器R3（500Ω，1A）
G．开关S，导线若干
（1）在图甲的虚线框内画出本实验应该采用的实验电路图；
（2）实验应该选用的最合适的滑动变阻器是____（填器材代号）；
（3）经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图乙所示，则小灯泡两端电压为_____V，流过小灯泡的电流是____A，此时小灯泡的电阻是____Ω（结果保留二位小数）；21世纪教育网版权所有
（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，小明画出小灯泡中电流随其两端电压变化的关系图像如图丙，根据图像提供的信息，小灯泡的额定功率为____W。
6．（德阳）在测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。21世纪教育网版权所有
（1）连接电路时开关应_________，闭合开关前，图中滑动变阻器的滑片P应位于_________ (选填“A”或“B”)端。
（2）用笔画线代替导线，连接完整如图甲所示的实物电路。
（3）闭合开关，移动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数、电流表无示数，原因可能是_________ (写一种即可)。
（4）排除故障后，闭合开关、移动滑片P至电压表的示数如图乙所示，其读数为______ V；要获得小灯泡额定功率的数据，滑片P应向_______ (选填“A”或“B”)端移动。
（5）改变滑片P的位置，获得多组对应的电压、电流值，绘制得如图丙所示的图象。由图象可知，小灯泡两端电压是1.5V时，其电阻是_______Ω；灯泡的额定功率是_______W
7．（泉州）小强在进行“测定小灯泡的电功率”的实验，已知电源电压为3V，小灯泡的额定电压为2.5V，他已连接了部分电路，如图26所示，请你接着完成下列步骤：
（1）用笔画线代替导线，将图26的电路连接完整。
（2）连接电路时，开关S应当处于_________状态，闭合开关前，滑动变阻器的滑片P应置于________（选填“左端”或“右端”）。 21世纪教育网版权所有
（3）连接好电路后，闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，电流表有示数，电压表的示数为0，则出现故障的原因可能是 。
（4）故障排除后，闭合开关，移动滑动变阻器的滑片P到某一位置，电压表的示数如图27所示，为了测量小灯泡的额定功率，应将滑片P向 端移动。
（5）当小灯泡正常发光时，电流表的示数如图28所示，则电流表的示数为 A，小灯泡的额定功率是___________W。
8．（鄂州）小阳和小华两位同学各自进行“测定小灯泡电功率”的实验。实验中使用的小灯泡上标有“2.5V”字样，滑动变阻器上标有“20Ω 2A”字样。
（1）小阳连接的电路如图所示，实验步骤正确，闭合开关后，发现小灯泡发光较暗，电流表、电压表的示数如图所示，则他所用的电源电压为 V。接着他移动滑动变阻器的滑片P，当观察到电压表的示数为2.5V时，此时滑动变阻器的滑片恰好在中点上，小灯泡正常发光时的功率为 W。21世纪教育网版权所有
（2）小华正确连接了电路，闭合开关，移动滑动变阻器的滑片P，观察到小灯泡始终不亮，电压表有示数，电流表的示数为零。若电路中只存在一处故障，则故障可能是 。
9．（南宁）图18甲是测量标有“3.8V”字样的小灯泡额定功率的电路图。
（1）连接电路时，开关应处于_________状态，滑动变阻器的滑片应移到最_____端。
（2）当电压表示数为3.8V时，电流表的示数如图18乙所示，是_________A,由此可得，小灯泡的额定功率为__________W。21世纪教育网版权所有
（3）在实验中，小明把电流表与电压表的位置互换，闭合开关后造成_____(选填选项前的字母)。
A．电流表被烧坏 B.电压表被烧坏
C．小灯泡被烧坏 D.小灯泡不亮21世纪教育网版权所有
（4）小强的电流表损坏了，老师告诉他已经没有电流表可换，而给了他一个已知阻值为R的定值电阻和若干个开关，小强重新设计了如图19所示的电路，在不改变该电路连接的情况下，也能正确测出小灯泡的额定功率。正确连接电路后，接下来的实验步骤是：①_________________________________________________；
②保持滑片位置不动，断开开关S1，闭合开关S、S2，记下电压表的时数为U2；
③得出小灯泡的额定功率的表达式为P=___________。
10．（黄冈）在“测定2.5V小灯泡额定功率”的实验中，电源电压恒定。
（1）某同学根据图示电路进行实验。实验过程中，灯泡突然不亮，电流表、电压表的示数都减小。经检查，导线连接完好，则可能的故障是____。
A．灯泡处断路 B滑片与变阻器电阻丝断开21世纪教育网版权所有
（2）排除故障后继续进行实验。某时刻，电压表的示数为2. 6V，现要测定小灯泡的额定功率，应将滑片向 （填“左”或“右”）移动，直至电压表示数为____V，若此时电流表示数为0.4A,则小灯泡的额定功率为 W。
11．（庆阳）在测定“小灯泡的电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω，滑动变阻器上标有“20Ω 1A”字样．左图是小向同学没有连接完的实物电路。21世纪教育网版权所有
⑴请你用笔画线代替导线，将实物电路连接完整（2分）；21世纪教育网版权所有
⑵实验中，小向同学连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因是 ；
⑶故障排除后，闭合开关，移动滑动变阻器的滑片到某一位置，电压表的示数如右图甲所示，此时电压为 V，要测量小灯泡的额定功率，应将滑片P向 端滑动（选填“左”或“右”）； 21世纪教育网版权所有
⑷当小灯泡正常发光时，电流表的示数如右图乙所示，则小灯泡的额定功率是 W。
12．（乐山）在“测定额定电压为2.5V小灯泡的电功率”的实验中，阳阳同学已连接好如下图1所示的部分电路。
（1）在阳阳所连接的电路中，有两根导线还没连好，请你帮他完成电路的连接（其他的导线不要变动）。
（2）开关试触时，若发现电流表无示数，电压表示数较大，其故障原因可能是 。
（3）阳阳实验时，发现电压表示数如图2所示，为了测出小灯泡的额定功率，他应该把滑片向 （填“A”或“B”）移动。
（4）实验中阳阳测出了三组数据，记录在右表中．若第一次实验时电流表的示数如图3所示，请将此示数读出并填入右表中。21世纪教育网版权所有
（5）他测出小灯泡的额定功率是 W。
13．（南京）在“测量小电灯功率”的实验中，小电灯的测定电压为2.5V，正常发光时的电阻约为10Ω。
（1）请你用笔画线代替导线，将图甲中实物电路连接完整．
（2）连接好电源，闭合开关，小电灯发光，但电压表示数为0，经检查，图中a，b，c，d四根导线有一根断了，则该导线是_______（填写字母）．
（3）排除故障后，闭合开关，测量小电灯额定功率，移动变阻滑的滑片P，眼睛应先注视_______表的示数，然后读出另一电表示数，当小电灯正常发光时，电流表的示数如图乙所示，则小电灯的额定功率为_______W。21世纪教育网版权所有
（4）在小电灯正常发光时，再将滑片P向B端移动到另一位置，则小电灯的实际功率_______（选填“大于”、“小于”或“等于”）额定功率．
14．（福州）如图26甲所示是小刚“测小灯泡电功率”的实验电路。其中电源电压为6V，小灯泡额定电压为2.5V、电阻约为l0Ω。滑动变阻器有A规格“l0Ω2A”、B规格“50Ω lA”可选。21世纪教育网版权所有
(1)本实验应该选择_________规格的滑动变阻器。连接电路时，开关应_________。
(2)请用笔画线代替导线将图26甲的实验电路连接完整。
(3)闭合开关后，小刚发现电流表和电压表有示数但都很小，且看不到小灯泡发光，其原因是_________。21世纪教育网版权所有
(4)当变阻器滑片P移到某一位置时，电压表示数如图26乙所示，为_________V。要测小灯泡的额定功率，应将滑片P向_________ (选填“A”或“B”)端移动，使电压表示数为2.5V。
15．（绵阳）许婷用如图所示的电路测量小灯泡的电功率的同时，测量小灯泡的电阻。小灯泡额定电压为2.5V，正常工作时电阻约8Ω。实验室提供的器材有：电压为6V的电源，电压表V（量程为6V）。滑动变阻器R1（规格为“10Ω,1A”），滑动变阻器R2（规格为“50Ω,0.5A”），电流表A1（量程0.6A），电流表A2（量程3A）。
（1）为保证实验顺利进行，并且有较高的准确性，滑动变阻器应该选 ，电流表应该选 。21世纪教育网版权所有
（2）许婷在实验时，将电流表和电压表的位置交换了，其他连接正确，闭合开关后 。
A．电流表烧坏 B．电压表示数约6V C．小灯泡烧坏 D．小灯泡不亮
（3）正确连接好电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将电压表和电流表部分读数填在下表中。电压表读数为2.5V时，电流表的示数如图所示，请帮许婷将此读数填在下表中。
（4）根据补充完整后的上表数据，测得小灯泡在电压为2.0V时的实际功率是
W，在正常工作状态时电阻是 Ω。
16．（云南）如图所示是某同学“测定小灯泡电功率”时连接的电路，小灯泡额定电压为2.5V，所用电源电压恒为3V。21世纪教育网版权所有
(1)连接电路时开关应 ，闭合开关前滑动变阻器滑片应移动到 端(选填“A”
或“B”)。21世纪教育网版权所有
(2)电路中， 表连接不当，为减小读数误差必须改接到量程为 。
(3)该同学重新正确连接电路后，实验得到的数据见下表。根据表中记录可得小灯泡的额定功率为 W，其亮度随实际功率增加而 。
实验次数
电压表示数洲V
电流表示数I／A
小灯泡亮度
1
2．0，
0．17
较暗
2
2．5
0．20
正常
3
3．O
0．22
很亮
17．（十堰）小明利用如图甲所示电路测定小灯泡的功率。被测小灯泡的额定电压为2.5V，电阻约为10Ω左右。实验室有如下器材：电源（电压为6V）、电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V）、开关各一个、导线若干、滑动变阻器三只：R1（20Ω 0.5A）、R2（50Ω 0.5A）、R3（500Ω 1A）。21世纪教育网版权所有
（1）实验前在检查仪器时，发现电流表指针如图乙所示，则接下来的操作是__________________。正确连接电路闭合开关后，发现无论怎样移动滑动变阻器滑片，灯泡都不亮，电压表示数接近6V，电流表示数几乎为0，电路的故障可能是________________。
（2）排除电路故障后，闭合开关，改变滑动变阻器的阻值，多次测量，小明画出了小灯泡中电流随其两端电压变化的关系图像（如图丙），则小灯泡的额定功率为_______W。在多次测量中，小明还发现：当电压表的示数增大时，电压表与电流表的示数之比 。（选填“变大”、“变小”或“不变”）。
（3）小明又取了一个规格、型号完全相同的旧灯泡进行实验，发现在额定电压下工作时，灯泡亮度明显偏暗，小明仔细观察，发现这只灯泡的玻璃内壁变黑。灯泡亮度偏暗的原因是灯丝发光时发生____________（选填物态变化名称）而变细，消耗的实际功率变___________的缘故（选填“大、小）。21世纪教育网版权所有
（4）灯泡的功率测量完毕，小明用5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻更换电路中的灯泡，探究电流跟电阻的关系，得到如图丁所示的电流I随电阻R变化的图像，则小明应选用滑动变阻器_______（选填“R1”、“R2”或“R3”）。若某次实验中滑动变阻器连入的阻值为14Ω，则所选定值电阻的阻值为 。
18．（牡丹江）在电学实验中，物理实验小组的同学们按照甲图所示电路图连接好电路，想同时完成电学的多个实验。已知电源电压为6V，小灯泡的额定电压为2.5V，还有导线和电流表剩余。电路如图所示：
（1）请在甲图中的圆圈内填出电流表与电压表所在位置；
（2）连接电路时，开关应处于 状态，滑动变阻器应位于 端；（选填“A”或“B”） 21世纪教育网版权所有
（3）闭合开关，发现电流表无示数，灯泡不亮，请你自选上述剩余器材，检查故障所在的具体方法： ，应观察的现象： ；
（4）排除故障后，闭合开关，滑动变阻器的阻值减小时，电流表示数将 ，电压表示数将 （选填“变大”、“变小”或“不变”）；[来源:学科网ZXXK]
（5）当小灯泡正常发光时，电流表示数如图乙所示，则此时小灯泡的电阻为 Ω，小灯泡的电功率是 W；21世纪教育网版权所有
（6）在不改变电路元件的前提下，能否利用控制变量法来探究电流与电压的关系？为什么？ ； 。
19．（河南）在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8V”字样，电源电压恒定。
(1)请你用笔画线代替导线，将图12中的实物电路连接完整。
(2)连接完实验电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表的示数接近电源电压，其故障原因可能是:________________________________.
(3)故障排除后，开始实验，在移动变阻器滑片的过程中，眼睛应注视的______示数，直至灯泡正常发光，此时电流表的示数如图13所示，则灯泡的额定功率为_________________W。21世纪教育网版权所有
(4)完成上述实验后，小聪向老师要了一个已知阻值为R0的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图14所示的电路，也测出了灯泡的额定功率。请完成下列实验步骤:
①闭合开关S1，将S2拨到触点________(选填“1”或“2”) ，移动滑片，使电压表的示数为______V; 21世纪教育网版权所有
②再将开关S2拨到触点____________(选填“1”或“2”)，保持滑片的位置不动，读出电压表的示数U;
③灯泡额定功率的表达式为P额=______________________(用已知量和测量量表示)。
四、分析计算题21世纪教育网版权所有
1．（泉州）如图所示的电路中，电源电压为3V，R为阻值未知的定值电阻，小灯泡L的规格为“6 V 3W”，若小灯泡的阻值不随温度变化，闭合开关S后，电流表的示数为0.55A。求： （1）小灯泡的电阻；（2）小灯泡的实际功率；（3）定值电阻R的阻值
2．（济宁）小满了解到从2012年10月1日起禁止进口和销售100W及以上普通照明白炽灯，推广使用节能灯，于是马上买来“220V 20W”的节能灯（图乙），与“220V 100W”的白炽灯（图甲）做了对比实验，发现两灯发光效果相当。
（1）试计算换用这只节能灯和使用原来的白炽灯相比，一年工作2000h节约的电能。
（2）若实际电压为200V，求该节能灯的实际功率。（结果保留整数）
3．（泉州）2010年6月1日，我国对空调产品实行新的能效国家标准，将能效分为1、2、3三个等级，等级1表示产品最节能，等级2表示产品比较节能，等级3表示产品的能效为我国市场的平均水平。如图31所示为A、B两台家用空调的能效标识。
（1）按照图中所给的输入功率，求出空调A在220V电压下工作时的电流大小？
（2）若每台空调一年均使用1000h，求出使用一年，空调A比空调B节约多少电能？这些电能可供一盏额定功率为40W的日光灯正常工作多长时间？21世纪教育网版权所有
4．（淄博）如图所示的是一种太阳能路灯的电路示意图，光控开关S白天与a点接触，太阳能电池板给蓄电池充电；晚上与b点接触，蓄电池给路灯供电，太阳能电池板在晴天时每天可接收太阳能7.5 kw·h，能使“12V、30W”的一盏路灯正常工作5天（路灯平均每天工作10h），求：21世纪教育网版权所有
（1）路灯正常工作时的电阻；
（2）正常工作时每盏灯每天消耗的电能；
（3）太阳能电池板把光能转化为电能的效率
5．（自贡）如图是某电器设备内的一部分电路，电源电压恒为12V，R1为定值电阻，R2为标有“100Ω 0.5A”字样的滑动变阻器．R3为标有“3V 0.9W”字样的定值电阻．（1）当开关同时闭合时，电流表的示数为0.3A，求R1的阻值及这种情况下整个电路可能消耗的最小功率．
6．（鄂州）“赛龙舟”是端午节里的传统节目。小安同学自制了一个卡通龙舟，她想用亮度可调节的红、绿灯做它的眼睛。她选用规格为“12V 6W”的红灯和“12V 12W”的绿灯及“24Ω 2A”的滑动变阻器等元件设计了如图电路。当闭合开关S、S1、S2，且滑动变阻器的滑片P移至b端时，两灯都正常发光(电源电压不变，不考虑灯丝电阻的变化)。求：
（1）两灯都正常发光时电流表的示数为多少?
（2）该电路中最大电功率和最小电功率分别为多少? 21世纪教育网版权所有
7．（河北）如图所示，L上标有“6?V 3?W”字样，电流表量程为0~0.6A，电压表量程为0~15?V，变阻器R的最大电阻为100?Ω。只闭合S1，滑片置于a点时，变阻器连入电路中的电阻为Ra，电流表示数为Ia。只闭合S2，移动滑片，变阻器两端电压与其连入电路的电阻关系如图所示；当滑片置于b点时，电压表示数Ub?=?8?V，电流表示数为Ib。已知Ra∶R0?=12∶5，Ia∶Ib?=?3∶5。（灯丝电阻不随温度变化）21世纪教育网版权所有
求：（1）小灯泡的电阻；
（2）定值电阻R0和电源电压；
（3）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S1时，变阻器连入电路的最小电阻为多少；只闭合S2时，电路消耗的最小功率为多少。21世纪教育网版权所有
8．（德州）如图甲所示，额定电压为20V的灯泡L与滑动变阻器R串联接入点路，电源电压为24V．灯泡L的I﹣U图象如图乙所示，当灯泡正常发光时，求：
（1）通过灯泡的电流和灯泡所消耗的电功率
（2）滑动变阻器接入电路的阻值．21世纪教育网版权所有
9．（襄阳）如图所示的电路中，灯泡L上标有“12V 9W”字样，滑动变阻器的最大阻值为R1，电源电压保持不变。当开关S1、S2、S3都闭合时，灯泡L正常发光，两电流表指针位置相同；当开关S1、S2断开，S3闭合时，改变滑片P的位置，使滑动变阻器连入电路的阻值分别为R1和R1/4，在这两种情况下，滑动变阻器消耗的功率相等。（灯泡电阻不随温度的变化而改变）求：21世纪教育网版权所有
（1）电源电压；
（2）R2的阻值；21世纪教育网版权所有
（3）电路在何种状态下消耗的功率最小，最小功率是多少？21世纪教育网版权所有
10．（德阳）如图所示的电路中，电源电压和灯L的电阻均保持不变，灯l标有“9V 9W”字样。
（1）求灯L正常发光时的电阻；
（2）当R的滑片P位于a端，闭合S1、断开S2时，灯L两端的实际电压为额定电压的2／3，求此时灯L工作lmin所消耗的电能是多少?
（3）当R的滑片P位于中点c，闭合开关S1、S2时，电流表的示数为3A，求滑动变阻器消耗的电功率。21世纪教育网版权所有
11．（东营）某品牌家用电熨斗的电路如图甲所示，额定电压为220V、最大功率为440W，发热部分由调温电阻R和定值电阻R0组成，调温电阻R是可变电阻，其最大阻值为110Ω。电阻值均不受温度影响。
（1）定值电阻R0的阻值是多大？21世纪教育网版权所有
（2）该电熨斗工作时的最小功率多大？此时通过电路的电流是多大？
（3）假设电熨斗每秒钟散发的热量Q跟电熨斗温度t的关系如图乙所示，请分析得出电熨斗工作时温度的调节范围。21世纪教育网版权所有
12．（日照）如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω 。当断开开关S1和S2，闭合开关S3时，电流表的示数为0.50A；当断开开关S2，闭合开关S1、S3是，电流表的示数为0.90A。求：21世纪教育网版权所有
（1）电阻R2的阻值。
（2）断开开关S1和S3，闭合开关S2时，加载电R1两端的电压。
13．（南京）小明按如图所示的电路进行实验，已知电源电压不变，闭合开关，改变a、b之间的电阻箱R的阻值，得到一组电压表的示数U—R的图象如图乙所示。21世纪教育网版权所有
（1）随着电阻箱接入电路中的阻值增大，定值电阻R0两端的电压_______（选填“增大”、“减小”或“不变”）．
（2）将a、b间的电阻箱换成未知电阻Rx，读得电压表示数为4.5V，则Rx=______Ω，此时电路中电流为______ A。
（3）取下Rx，分别将电阻RA和RB接入a、b之间，读得对应的电压表示数为1V和3V，在这两种情况下，R0上消耗的电功率变化了多少？21世纪教育网版权所有
14．（江西）如图所示，电路中电源电压可调，小灯泡L1标有“6V? 6W”的字样，小灯泡L2、L3标有“6V 12W”的宇样．(假设小灯泡电阻不变)
(1)闭合S2，断开S1、S3，调节电源电压使电压表V2的示数为6V，求L2的实际功率．
(2)闭合S1、S3，断开S2，调节电源电压使电压表V1的示数为3V，求L1的电阻．
(3)闭合S1、S2、S3，画出此时的等效电路图．调节电源电压为18V，求此时L3的实际功率．
15．（沈阳）培养菌种需要在恒温下进行，图10是探究小组设计的恒温箱的简易图，他们将一段阻值为72Ω的电热丝接入电源电压为36V的电路中（假设电热丝阻值不随温度变化），请解答下列问题：21世纪教育网版权所有
（1）电路工作时，通过电热丝的电流是多少安？
（2）电热丝工作1h消耗电能多少焦耳？21世纪教育网版权所有21世纪教育网版权所有
（3）为了保证某种菌种的培养，恒温箱的发热功率应调整为12W，在不改变电源电压和原电热丝的情况下，需在箱内串联一个阻值多大的电热丝？
16．（广东）如甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风。
（l）要让电吹风工作时吹出热风，它的开关应置于题图甲中 （选填“1 ”、‘2 ”或“3 "）位置，此时电风扇与电热丝的连接方式是 。21世纪教育网版权所有
（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如题21 图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是 J
（3）电热丝在工作时的电阻值是 Ω（保留一位小数）
（4）使用几年后，发现电热丝变细，则其电阻变 ，它的实际功率将变 。
17．（武汉）下图是一种调温型电热毯的电路示意图，R1和R2是两根相同的电热丝。图中虚线框内是“三刀四档”滑动式调温开关，“三刀”（即AB、CD、EF三个滑片）只能同时并排向左或向右滑动，使开关处于“1”、“2”、“3”、“4”档中的某一档位上。当开关处于“4”档时，电热毯不发热；当开关处于其他三档中的某一档位时，电热毯的最小发热功率为30W。21世纪教育网版权所有
（1）电热毯以最小发热功率工作时，流过电路中的电流为 A。（结果保留两位小数）
（2）开关分别处于“1”、“2”档时，电热毯的发热功率分别为 W、 W。
（3）开关分别处于“3”档时，电热毯工作30分钟产生的热量是多少焦？21世纪教育网版权所有
18．（内江）随着社会的进步，人们生活水平不断提高，电冰箱已成为现代家庭不可或缺的家用电器，右表是小明家某品牌电冰箱的铭牌。周末小明全家到外婆家看望外婆，他们从星期六上午10：00出门到星期天上午10：00回家的这一天中，他家的用电器只有电冰箱工作（正常且自动间歇)，且他们出门和回家时电能表前、后两次的示数如图所示。则：
（1）该电冰箱正常工作时的电流是多少?
（2）电冰箱在这一天中实际停机的时间是多少小时? (计算结果保留一位小数)
（3）电冰箱主要工作部件是压缩机(压缩机实际是一个电动机)，电冰箱正常工作时压缩机将电能转化为机械能和内能，如果压缩机线圈的电阻是8Ω，那么电冰箱正常工作时压缩机的机械功率是多少瓦? 21世纪教育网版权所有
19．（柳州）学习了电学知识后，小亮研究家中具有保温功能的电饭锅，画如电饭锅的电路原理图如图l6所示，电饭锅的铭牌上部分内容如下表。
（1）R1、R2中哪个是加热电阻?要使电饭锅加热，开关S闭合还是断开?
（2）电饭锅正常加热时，电路的电流是多大? 21世纪教育网版权所有
（3）电路中电阻R1、R2的阻值各是多大?保温时，R1、R2产生的电热之比是多少?
20．（日照）随着城市化建设的发展，许多家庭都住进了高楼大厦，小丽家住进新楼后，为了淋浴的方便，购置了一款某型号的电热水器（其铭牌见下表），安装在卫生间的墙上。小丽在使用过程中发现：21世纪教育网版权所有
（1）注满水的电热水器，在额定电压下连续加热40min，热水器上的温度示数由22℃上升到46.2℃。已知水的比热容为4.2×103J/(kg. ℃),水的密度为1.0×103kg/m3，求此过程中电热水器的热效率。21世纪教育网版权所有
（2）该热水器在某时间段使用时，20min内产生的热量为2.4×106J，求通过电热水器的电流和它工作的实际电压。21世纪教育网版权所有
（3）防电墙技术就是在电热水器内部形成永久性电阻，电热水器经防电墙处理后，使人体承受的电压不高于20V，保证异常漏电情况下，接触热水器的人的安全。如图所示，若人体的最大电阻为20MΩ，试求防电墙的电阻。21世纪教育网版权所有
某型号电热水器
额定电压/V
220
额定电功率/W
2420
容积/dm3
50
商品特征：安全防电墙、防水、防尘、防潮
电功率参考答案
一、选择题
1．B
2．B
3．A
4．A
5．D
6．B
7．D
8．D
9．D
10．D
11．A
12．A
13．C
14．C
15．C
16．B
17．D
18．A
19．D
20．B
21．A
22．B
23．A
24．C
25．C
26．D
27．C
28．D
29．D
30．D
31．D
32．A
33．D
34．C
35．C
36．C
37．D
38．B
39．B
40．A
41．C
42．A
43．C
二、简答题
1．0.27 16.67 66.67
2．2.59
3．484Ω 100W 19.36W
4．串联 10 ，0.225
5．2×109（J） 2×1012
6．4.05×103 4.05×103
7．基本一致 22
8．1000 0.2
9．484 40
10．6 0.3 180
11．6 3
12．220 4.5 １
13．0.2 1.4
14．4:1
15．5
16．乙灯 1.8W
17．机械 100
18．0.3A—0.1A, 0.9W—0.1W
19．6 24～60
20．0.5 8
21．0.5 24
33．④⑤⑧
三、实验探究题
1．（1）B
（2）2.4
（3）B
（4）0.5
（5）B
2．（1）如图所示
（2）1.5A 50Ω
（3）0.625
5．（1）如图所示
（2）E（或R2）
（3）1.8，0.22，8.18
（4）0.625
6．（1）断开 A （2）灯泡左端接线柱与电流表标有“0.6”字样的接线柱相连
（3）灯丝断了等 （4）2.2 B （5）10 0.5
7．（1）如答图所示
（2）断开， 右端
（3）灯L（或电压表）被短路
（4）左
（5）0.2， 0.5
8．(1)4.5 0.5 (2)小灯泡断路
9．（1）断开，左
（2）0.3 1.14
（3）D
（4）断开开关S2，闭合开关S、S1，移动滑动变阻器的滑片，直到电压表的示数为为3.8V；
10．（1） B （2） 右 2.5 1
11．⑴
⑵小灯泡断路 ⑶2.2 左 ⑷0.6
（3）滑动变阻器连入电路中的电阻太大，灯的实际功率很小
（4）1.8 A
15．（1）R2 A1 （2）BD （3）0.32 （4）0.52 7.8
16．(1)断开、A (2分) (2)电压、 3V (2分) (3)0．5、变亮
17．（1）调节电流表的调零螺丝，使电流表的指针指到0刻度线处 灯泡断路
（2）0.625 变大 （3）升华 小 （4）R2 10Ω
18．
19．
四、分析计算题
1．（1）12欧 （2）0.75W （3）10欧
2．160kwh 17W
3．（1）IA =3.36 A
（2）W节= WB－WA =(PB － PA) t= (0.8－ 0.74) kW1000h = 60 kW·h （或2.16×108 J）
t实 = = = 1500 h （或5.4×106 s）
4．（1）4.8欧 （2）0.3KWh （3）20%
5．当开关同时闭合时，R1、R2并联，电流表测R1支路的电流，
R1的阻值：R1=U/I1=12V/0.3A=40Ω，
当滑动变阻器接入电路的电阻最大时整个电路消耗的最小功率，
R1消耗的电功率P1=UI1=12V×0.3A=3.6W，
R2消耗的最小为P2=U2/R2=(12V)2/100Ω=1.44W，
电路的总功率P=P1+P2=3.6W+1.44W=5.04W
6．解：(1)由P=UI （0.5分）
I红=P红/U红=6W/12V=0.5A （0.5分）
I绿=P绿/U绿=12W/12V=1A （0.5分）
I= I红+I绿=1.5A （0.5分）
(2)由P=U2/R
R最小时功率最大
两灯泡并联且滑片P在b端时电路的总电阻最小，此时两灯正常发光 （1分）
Pmax= P红+P绿=12W+6W=18W （1分）
R最大时功率最小
电阻较大的灯泡与滑动变阻器全值串联电阻最大，由R= U2/P知红灯电阻较大
R红=U红2/P红=122V2/6W=24Ω
R=R红+R1=48Ω （1分）
由题意可知电源电压是12V
Pmin=U2/R=122V2/48Ω=3W （1分）
7．
8．（1）通过灯泡的电流为0.4A，灯泡所消耗的电功率为8W；
（2）滑动变阻器接入电路的阻值为10Ω．
9．（1）12伏 （2）6欧 （3）1.5W
10．（1）9欧 （2）240J （3）45W
11．（1）110欧 （2）1A （3）90至200
12．（1）当S1和S2断开，S3闭合时，R2断路，I1=0.50A
电源电压 U= I1R1 =0.50A×20Ω=10V （1分）
当S2断开，S1和S3闭合时，R1 和R2并联
过R2的电流：I2= I- I1=0.90A-0.50A=0.40A （1分）
R2=U/ I2=10V/0.40A=25Ω (1分)
（2）当S1、S3断开， S2闭合时，R1 和R2串联，电流中电流I = I1= I2=U/ (R1 +R2)(1分)
R1的电压：U1= I1 R1= U R1/ (R1 +R2)=10V×20Ω/(20Ω+25Ω)=4.4V
19．（1）R1 闭合 （2）5A R1=44Ω R 2 =1056Ω 1：24
20．（1）水箱中水的质量为m=ρV
水箱中的水吸收的热量 Q=cmΔt
水箱中的水在额定电压下连续加热40min消耗的电能为W=Pt
电热水器加热时的热效率为η= Q/W=cmΔt / Pt
η=4.2×103J/(kg. ℃) ×1.0×103kg/m3×50×10-3m3×(46.2℃-22℃)/2420W×40×60s
=87.5%
（2）由P=U2/R得，电热水器的电阻R=U额2/P额=（220V）2/2420W=20Ω
Q=I2Rt 得，通过热水器的电流I=10A
由U=IR=10A×20Ω=200V
（3）在异常漏电的情况下，人体与防电墙串联，电流相等，即：
U人/R人=U墙/R墙 U人+ U墙=220V
防电墙的电阻为R墙= U墙R人/U人=（220V-20V）×20MΩ/20V=20MΩ
一、选择题
1．（乌鲁木齐）一台家庭用节能台灯，其灯泡亮度相当于40W的普通白炽灯的亮度。在相同的工作时间内，节能台灯消耗的电能为40W白炽灯消耗电能的1/6，则节能台灯的工作电流约为 （ ）
A．3mA B．30mA C．0.3A D．1.1A
2．（青岛）甲、乙两川电器电功率之比为1:2,通电时间之比为3:4，则消耗电能之比为:
A. 1:2 B. 3:8 C. 3:4 D. 2:3
3．（江西）如图所示，是某电器内部的电路结构图，R1、R2为阻值相同的电热丝．不同的连接方式其发热功率不同下列说法不正确的是21世纪教育网版权所有
A．甲的发热功率与丙的发热功率相等????? B．丁的发热功率是丙的发热功率的2倍
C．丙的发热功率是乙的发热功率的2倍??? D．丁的发热功率是乙的发热功率的4倍
4．（南安）在如图所示的电路中，电源电压恒定，R1为一定值电阻，R2为滑动变阻器．开关S闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为3 V，电阻R1的电功率变化范围是1.2 W～0.3 W，则当P在a与b两端时Ｒ１的电流之比和电源电压是21世纪教育网版权所有
A．2:1 6V B．4:1 5V C．2:1 4V D．4:1 10V
5．（十堰）如图甲， R1为定值电阻，R2为滑动变阻器（允许通过的最大电流为5A）。图乙反映了开关由断开到闭合，再移动滑片P的过程中，ab两端电压U和通过的电流I之间的关系；图丙反映了滑动变阻器消耗的功率P与电流I之间的关系，则下列说法不正确的是：21世纪教育网版权所有
A．电源电压为50V
B．R1的阻值为5Ω21世纪教育网版权所有
C．当R2的功率为120w时，电路消耗的总功率为200w
D．滑动变阻器连入阻值的范围为4~45Ω21世纪教育网版权所有
6．（包头）如图所示，将灯L1、L2按甲、乙两种方式接在电压均为U的两个电路中。L1在甲、乙两个电路中的电功率分别为4W和9W，设两灯丝的电阻不变。下列说法中不正确的是（ ）
A. L1、L2两灯灯丝电阻之比为2:121世纪教育网版权所有
B. 甲图中灯L1、L2的功率之比为1:2
C. 甲、乙两图中灯L1两端的电压之比为2:3
D. 甲、乙两图中电路消耗的总功率之比为2:9
7．（泉州）如图所示的电路中，电源电压不变，移动滑动变阻器R1的滑片P，当电流表的示数变化范围为1A～1.3A时，电压表的示数变化了3V，则该定值电阻R2所消耗功率的变化范围是21世纪教育网版权所有
A. 3W～3.9W B. 3W～5.07W C. 3.9W～10W D. 10W～16.9W
8．（呼和浩特）如图所示电路，开关闭合后，电源两端电压恒为6V。若电路中连接“3V??1.5W”的灯泡，闭合开关，调节滑动变阻器的滑片至点a时，灯泡正常发光；若改接“4V?2W”的灯泡，闭合开关，调节滑动变阻器的滑片至点b时，灯泡也正常发光，则不正确的是
A.两种状态下，电路中灯泡与滑动变阻器的总功率相同
B．点a以在点b的右侧21世纪教育网版权所有
C．电流表在两种状态下示数均为0.5A
D．电压表在两种状态下示数之比是2：3
9．（鄂州）小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图像如图甲所示。将小灯泡L和电阻R0接入图乙所示的电路中，电源电压为3V，且保持不变。当开关S闭合时，小灯泡L恰好能正常发光。下列说法不正确的是
A．电阻R0的阻值为2Ω
B．开关S闭合时，小灯泡L的电阻为10Ω21世纪教育网版权所有
C．小灯泡L的额定功率为0.625W
D．开关S断开时，小灯泡L的电阻为0Ω[
10．（乐山）如图所示,电源电压保持不变,电阻R1=R2=R3=10Ω。当S1、S2都断开时，电流表示数为1 A，则：
A. 电源电压为30 V
B. 当S1、S2都闭合时，电流表示数为2 A21世纪教育网版权所有
C. 当闭合S1、断开S2时，R1的功率为10 W
D. 当S1、S2都闭合时，整个电路消耗的功率最大
11．（自贡）如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为（ ）
A．4：1 B．1：4 C．5：1 D．1：5
12．（福州）如图所示电路，电源电压保持不变。只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A。那么闭合S、S1后，R1与R2的电功率之比是
A．2：3 B．3：2 C．5：2 D．1：221世纪教育网版权所有
13．（咸宁）10．将两只额定电压相同的小灯泡L1、L2串联在电路中，如图8所示。闭合开关后，发现灯L1较暗，灯L2 较亮，则：21世纪教育网版权所有
A．灯L1的电阻比灯L2的电阻大21世纪教育网版权所有
B．灯L1的额定功率比灯L2的额定功率小
C．电路中，灯L1两端电压比灯L2两端电压小
D．电路中，通过灯L1的电流比通过灯L2的电流大
14．（黑河）标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是
A．通过灯L1和L2的电流之比为2:1 B．灯L1和L2的电阻之比为2:1
C．灯L2比灯L1亮 D．灯L1 和L2的实际功率之比为2:1
15．（淄博）如图所示的电路中，电源电压保持不变，开关S闭合后，滑片P向右滑动时，
A.电流表示数变大，电压表示数变小，灯泡变暗21世纪教育网版权所有
B.电流表示数变小，电压表示数变大，灯泡变亮
C.灯泡的实际功率减小21世纪教育网版权所有
D.灯泡的实际功率增大
16．（郴州）某理物兴趣小组的同学用几个完全相同，设计如图甲、乙、丙三种电路，电源电压相同且恒定不变，电路消耗的总功率大小关系是
A．P甲>P乙>P丙 B．P甲
17．（郴州）如图所示，把两个小灯泡串联后接到电源上，闭合开关，发现灯泡L1比灯泡L2亮一些。对这一现象分析错误的是
A．L1功率比L2功率大 B．L1电压比L2电压大21世纪教育网版权所有
C．L1电阻比L2电阻大 D．L1电流比L2电流大
18．（牡丹江）在如图所示的电路中，当闭合开关S时，下列说法正确的是：
A．电流表示数变大，电压表示数变大
B．电流表示数变小，电压表示数不变21世纪教育网版权所有
C．L1灯变亮，L2灯变亮
D． L1灯变暗，L2灯变亮?
19．（日照）某型号天燃气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R 与天然气浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是
A.天然气浓度增大时，电压表示数变小
B. 天然气浓减小时，电流表示数变大21世纪教育网版权所有
C.天然气浓度增大时，电路消耗的总功率变小b1.c oM
D.无论天然气浓度怎样变化，电压表与电流表示数的比值不变
20．（北京）如图所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是21世纪教育网版权所有
A．电压表的示数变大，灯L变亮 B．电压表的示数变小，灯L变暗
C．电流表的示数变大，灯L变暗 D．电流表的示数变小，灯L变亮?
21．（广州）如图所示，灯泡 L1 比 L2 亮，电压表 V2 示数为 6V，下列说法正确的是
A．V1 示数为 6V B．V1 示数大于 6V
C．V2示数小于 6V D．V 2示数大于 6V21世纪教育网版权所有
22．（泰州）如图是安装在潜水器上的深度表的电路简图，其中，显示器由电流表改装，压力传感器的电阻随所受压力的增大而减小，电源电压不变，R。是定值电阻。在潜水器下潜过程中，电路中有关物理量的变化情况是
A．通过显示器的电流减小 B．R0两端的电压增大
C．传感器两端的电压增大 D．电路的总功率减小21世纪教育网版权所有
23．（乐山）如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中
A. 电压表V1示数变小，电压表V2示数变大
B. 电流表A示数变小，电压表V1示数不变
C. 电流表A 示数不变，灯泡L亮度变亮
D. 电压表V1示数不变，灯泡L亮度变暗21世纪教育网版权所有
24．（湛江）如图所示，电源电压不变，当滑动变阻器的滑片向b端移动的过程中，下列说法正确的是
A．电流表的示数变大 B.电压表的示数变大21世纪教育网版权所有
C．小灯泡的亮度不变 D.电路中的总功率变大
25．（哈尔滨）小明按图示电路测量小灯泡功率，备有器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为lOΩ，变阻器甲的规格“10Ω 1A”、乙的规格“50Ω 0.5A”， 电流表量程有“0～0.6A”、“0～3A”，电压表量程有“0～3V”、“0～15V”，下列说法不正确的是( )
A．当电压表示数为2.5V时，灯泡消耗的功率等于额定功率21世纪教育网版权所有
B．为减小误差，电压表量程选“0～3V”，电流表量程选“0～0.6A”
C．变阻器应选择甲“1OΩ 1A” 21世纪教育网版权所有
D．由本实验可发现，灯泡在不同电压下，实际功率不同，亮度不同
26．（十堰）如图甲， R1为定值电阻，R2为滑动变阻器（允许通过的最大电流为5A）。图乙反映了开关由断开到闭合，再移动滑片P的过程中，ab两端电压U和通过的电流I之间的关系；图丙反映了滑动变阻器消耗的功率P与电流I之间的关系，则下列说法不正确的是：
A．电源电压为50V21世纪教育网版权所有
B．R1的阻值为5Ω
C．当R2的功率为120w时，电路消耗的总功率为200w
D．滑动变阻器连入阻值的范围为4~45Ω
27．（雅安）小勤在做“调节灯泡亮度”的电学实验时，电路如图所示．电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“50Ω 1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化）．在不损坏电路元件的情况下，下列判断正确的是（ ）
A．
灯泡两端的最大电压是1.5V21世纪教育网版权所有
B．
该电路中电流的最大功率是1.25W21世纪教育网版权所有
C．
电路中电流变化的范围是0.3A～0.5A21世纪教育网版权所有
D．
滑动变阻器阻值变化的范围是2.5Ω～10Ω21世纪教育网版权所有
28．（德阳）小伟同学用如图所示的电路测小灯泡的功率。电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A。滑动变阻器的规格为“20Ω lA”，灯泡标有“2.5V 1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法中正确的是 ( )
A．滑动变阻器的电阻允许调节的范围是0～20Ω
B．电流表示数的变化范围是0～1A21世纪教育网版权所有
C．灯泡的最小功率是1.25W
D．该电路的最大功率是2.25W
29．（庆阳）某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω lA”，灯泡L标有“2.5V 1.25W”字样(忽略灯丝电阻变化)，在不损坏电路元件的情况下，下列判断正确的是（ ）
A．电路中电流变化的范围是0.18A一0.5A
B．滑动变阻器阻值变化的范围是2.5Ω～10Ω21世纪教育网版权所有
C．灯泡的最小功率是0.162W
D．该电路的最大功率是2.25W21世纪教育网版权所有
30．（兰州）如图所示，滑动变阻器和灯泡L分别标有“20Ω 1.0A”和“2.5V 0.3A”的字样。只闭合开关S1，调节变阻器滑片到中点位置时，电流表A1、A2示数均为0.3A；若保持变阻器滑片位置不动，再闭合开关S2，电流表A1示数变为0.4A。不考虑温度对灯丝电阻的影响，则
A．电流表A2示数仍为0.3A，灯泡L正常发光
B．要使小灯泡正常发光，变阻器滑片应向右调节
C．闭合开关S2前后，变阻器的电功率变化了0.1W21世纪教育网版权所有
D．电流表A2示数减小为0.18A
31．（兰州）将“6V 3W”和“6V 6W”的两只灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则
A．电源电压为12V时，两只灯泡均能正常发光
B．两个灯泡发光时，灯泡L2比灯泡L1亮一些
C．灯泡发光时，电路中允许通过的最大电流为1A
D．灯泡L1正常发光时，灯泡L2的实际功率是1.5W21世纪教育网版权所有
32．（南京）如图所示，电源电压保持6V 不变，电流表的量程为0 ~ 0.6A，电压表的量程为0 ~ 3V，定值电阻的规格为“10( 0.5A”，滑动变阻器的规格为“20 1A”。闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是
A．电阻R1消耗功率允许的变化范围为0.4W~ 0.9W
B．电流表示数允许的变化范围为0.2A~ 0.5A
C．变阻器R2接入电路的阻值允许变化范围为2~ 20((
D．电路消耗总功率允许的变化范围为1.2W~ 3W 21世纪教育网版权所有
33．（黑河）将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是
A．三个用电器产生的热量一样多 B．电风扇产生的热量最多
C．电视机产生的热量最多 D．电烙铁产生的热量最多21世纪教育网版权所有
34．（泸州）如图所示的实验装置中，三个相同的烧瓶A、B、C内都盛有质量和初温均相等的液体，其中A、B烧瓶中装的是水，C烧瓶中装的是煤油，A、B、C瓶中电阻丝的阻值分别为RA、RB、Rc且RA=Rc>RB。当合上开关S通电一定时间后(三个烧瓶中的液体均未达到沸腾)，A、B、C瓶中温度计示数分别为TA、TB、TC。对三支温度计示数的判断，下列说法正确的是(均不计热损失，比热容C水>C煤油)：（ ）
A．TA＝TB＜TC B．TA＝TC ＞TB C．TC ＞TA＞TB D． TA＞TB ＞TC
35．（宜宾）在如图所示的电器中，属于利用电流热效应工作的是21世纪教育网版权所有
36．（郴州）标有“220V 4W”字样的电风扇、电视机、电烙铁、节能灯速正常工作相同时间，产生热量最多是
A．电风扇 B．电视机 C．电烙铁 D．节能灯21世纪教育网版权所有
37．（河南）如图所示，在四个相同水槽中盛有质量和温度都相同的纯水，现将阻值为R1、R2的电阻丝(R1
A．
白炽灯仍然能发光
B．
电动机仍能转动
C．
电饭锅仍然能煮饭
D．
电熨斗仍然能熨烫衣服
39．（孝感）电风扇是我们生活中的常用电器，工作时它自身的温度会升高，下列有关它的说法正确的是21世纪教育网版权所有
A、工作时，它将机械能转化为电能。 B、工作时，它的机械能是由电能转化
C、工作时，它的线圈电阻不发热 D、工作时，它能降低温度
40．（常州）将两根电阻丝R1、R2分别插入甲、乙两瓶等量煤油中，串联接入电路，R1∶R2=2∶5．通电一段时间后，R1、R2产生的热量之比为
A．2∶5 B．5∶2 C．4∶25 D．25∶4
41．（宜昌）超导现象是指某些物质在温度很低时电阻变为零的现象。如果某种超导材料能应用于实际，最适合用来制作21世纪教育网版权所有
A．保险丝 B．电炉丝 C．电动机线圈 D．变阻器的电阻丝
42．（鄂州）如图所示，是探究电流产生热量与哪些因素有关的实验装置。烧瓶内装有质量和初温完全相同的煤油，瓶中铜丝和镍铬合金丝的长度、横截面积相同。下列选项正确的是
A．在甲图中，探究的是电流产生热量与电阻的关系21世纪教育网版权所有
B．在乙图中，探究的是电流产生热量与电阻的关系
C．在甲图中，闭合开关一段时间后，A瓶中温度计的示数更高
D．乙图只能用来探究电流产生的热量与电流大小的关系
43．（乐山）下列关于如图所示实验的说法中错误的是：
A. 该实验研究的是电流的热效应
B. 实验中采用了控制变量法21世纪教育网版权所有
C. 观察实验现象可知：在其它条件相同时，电阻越大产生的热量越少
D. 实验中是通过观察温度计示数的高低来判断电流通过导体时产生热量的多少
二、简答题
1．（兰州）2012年10月1日起，我国分阶段逐步禁止进口和销售普通照明白炽灯，并将在2018年淘汰白炽灯。节能灯比同光效的白炽灯节能60%~80%，且使用寿命长。一只标有“220V 60W”的白炽灯，正常发光时通过灯丝的电流大约为______A，1kW·h的电能，可供它正常发光______h；可供光效相同的“220V 15W”的节能灯正常发光______h。
2．（襄阳）王伟家的空调机上贴着“中国能效标识”，经查阅资料，王伟弄清“能效比”就是在规定条件下，空调机进行制冷运行时实际制冷量与实际输入功率之比。王伟家空调机能效比为“2.59”，可知他家空调机在规定条件下，每消耗1W的电功率，制冷量为________W。21世纪教育网版权所有
3．（庆阳）小明手中有一只白炽灯泡，上面标有“220V 100W”字样，说明这只灯泡正常发光时的电阻大小为 Ω，正常发光时实际功率为________W；当通过它的电流大小为0.2A时，它消耗的实际电功率大小为 W。21世纪教育网版权所有
4．（泰州）在怎样使两个灯泡都亮起来的活动中，小明采用如图11所示的方法连接，结果两个灯泡都亮了。这时，两个灯的连接方式是_______。若电源电压为3V，灯泡的规格均为“2.2V 0.22A”，则每个灯泡的电阻是_____Ω，每个灯泡的实际功率是______W。
5．（荆门）某次雷电的电流是2×104A，电压约为1×108V，放电时间约为0.001s，这次雷电释放的能量是___________J，电功率约______________W. 21世纪教育网版权所有
6．（福州）近日福州闽江两岸灯光夜景改造工程完工，使江滨夜景更加美丽，又节能环保。其中尤溪洲大桥换上了约3000盏新型LED灯，灯的功率由原来的28W变成了13W，若这些夜景灯每天工作3h，则一个月(按30天计算)节省的电能____kW·h，节省下的电能可使额定功率为1000W的电热水壶正常工作_____h。21世纪教育网版权所有
7．（义乌）电视上有某品牌空调的广告，称“好空调，一天只需一度电”，在其它媒体上也有该品牌的广告词，称“xx空调，最低耗电仅相当于一只45W的灯泡”.考虑到空调实际使用情况及估计等因索，你认为这两句广告词体现的内容_____________（选填“基本一致”或“完全不一致”)，因为根据其中信息可以计算出一度电可让该空调运行约_________小时（结果保留整数）. 21世纪教育网版权所有
8．（扬州）今年6月，我国空调“能效比”实行新的等级标准，空调制冷“能效比”EER是指空调制冷量与制冷时消耗的电功率比。小明家需要一台制冷量为3200W的空调，若选“能效比”为3.2的空调，则制冷消耗的电功率为________W；若选“能效比”为4.0的空调，工作1h将比原空调节约电能_______kW·h。21世纪教育网版权所有
9．（天津）19.一盏标有“220V 100W”的白炽灯正常发光时的电阻为 Ω，“220V 100W”的白炽灯与“220V 20W”的节能灯均正常工作时亮度相当，若两灯都正常工作，分别消耗1kW·h的电能，节能灯比白炽灯多工作 h。21世纪教育网版权所有
10．（南京）如图所示电路，电源电压不变，电灯L 标有“6V 1.2W“字样。当开关S1、S2均闭合时，电灯L 恰能正常发光，电流表示数为0.5A。则：21世纪教育网版权所有
⑴ 电动机两端电压为_______V，通过电动机的电流为_______A。
⑵ 通电1min 电路消耗电能_______J。21世纪教育网版权所有
11．（绵阳）如图，A灯标有“4V，4W”字样，B灯标有“4V，2W”字样。闭合开关，从右向左缓慢滑动变阻器滑片，直到其中一盏灯恰好正常发光，此时电压表的示数是 V，A灯和B灯的总功率是 W。
12．（南安）（1）我国家用冰箱正常工作电压为 V. 21世纪教育网版权所有
（2）有两个电路元件A和B，流过元件的电流与其两端电压的关系如图11（甲）所示，如图11（乙）所示，把它们串联在电路中，闭合开关S，这时电流表的示数为0.4A，则电源电压为 V；元件B的电功率是 W。21世纪教育网版权所有
13．（山西）如图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图11乙所示接人电路中，只闭合开关s，小灯泡的实际功率为1w；再闭合开关s1，电流表示数变化了 A，此时电路消耗的总功率为 W。21世纪教育网版权所有
14．（德阳）如图所示，电源电压保持不变，R1︰R2=1︰4。只闭合S1时，电流表的示数为0.1A，R1消耗的功率为P1；只闭合S2时，R0消耗的功率为0.1W，R2消耗的功率为P2，且P1︰P2=1︰1。则R0先后两次消耗的功率之比为_________。
15．（襄阳）如图所示的电路中，电源电压不变，灯L上标有“18V 18W”的字样。当开关闭合，滑动变阻器的滑片P移到a端时，灯L正常发光，电流表示数为2.5A。当开关S断开、滑动变阻器的滑片P移到距a端3/4ab长度处时，电压表示数为15V。此时，灯L的功率为_______W。
16．（烟台）甲灯标有“36V 7.2W”，乙灯标有“12V??1.2W”．将它们串联后接在电源上，其中一个灯泡能正常发光，正常发光的灯泡是___________，另一盏灯的实际功率是___________．
17．（连云港）如图所示为某款电吹风的内部电路图，正常工作时电热丝的电阻R＝44Ω,通过其电流为5A。电动机工作时主要将电能转化为________能。若电吹风吹热风时的总功率为1200________W，则吹冷风时的总功率为________w. 21世纪教育网版权所有
18．（庆阳）如图所示电路中，电源电压为3V且保持不变，小灯泡L的规格为“6V 3.6W”，滑动变阻器的最大阻值R’＝20Ω。当开关S闭合后，在滑动变阻器的滑片由A端移动到B端的过程中，电流表示数的变化范围是 ，灯Ｌ的实际电功率变化范围是 。(假定灯丝电阻不受温度影响)。21世纪教育网版权所有
19．（重庆）如图所示，电源电压为18V且保持不变，电压表的量程为0一15V，电流表的量程为0-0．6A,滑动变阻器的最大阻值100Ω，小灯泡L标有“6V3W”字样，闭合开关S,当灯泡正常发光时，滑动变阻器的功率为 W，若灯泡的电阻不变。在保证电路各元件安全的情况下．滑动变阻器连人电路中的阻值变化范围为 。
20．（福州）甲和乙两灯的额定电压均为6V，图14是甲、乙两灯的电流随其两端 电压变化的曲线。现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为_____A，电源电压最大为_____V。21世纪教育网版权所有
21．（柳州）如图所示，电源电压不变，灯泡L标有“6 V 3 W”(灯泡电阻不变)，开关S闭合。当S1、S2断开，滑片P从b端滑到某一位置时，变阻器的电阻减小6 Ω，电流表示数变化0.1 A，灯泡恰好正常发光，此时电路的电流为_________A；保持滑片P的位置不变，闭合Sl、S2，电流表的示数又变化了1．5 A。当Sl、S2都闭合时，调节滑片p，电路消耗的最小功率为_____W。21世纪教育网版权所有
22．（黑河）电子式电能表表盘上标有“3000imp/kW·h”的字样（imp表示电能表指示灯闪烁次数），将某用电器单独接在该电能表上，正常工作30min,电能表指示灯闪烁了300次，则该用电器在上述时间内消耗的电能是 kW·h，该用电器的功率是 W。
23．（哈尔滨）小明家电能表上个月底表盘数字是，这个月底表盘数字如图所示，可知他家本月用电 度，他只让某电水壶工作，发现在10分钟内该电能表转盘转过了600转，则该电水壶的实际功率为 W. 21世纪教育网版权所有
24．（河南）小明家的电能表月初的数字是，月末表盘的示数如图3所示。若按0.5元1kW·h的标准收费，他家本月应缴纳电费___________元。若电能表的转盘在l0min内转过400转，则接在该电能表上的用电器总功率为_____________W。
25．（襄阳）小芳家夏天常用的“电热驱蚊器”是利用电流的_____效应工作的，发热元件是一个阻值为1000Ω的电阻，接在照明电路中通电100s产生的热量为________J。她家电能表铭牌上标有“220V 10(40)A 50HZ 2000r/kW?h”，她用1kW的电磁炉（其它用电器都断开）6min烧开一壶水的过程中，电能表的转盘转 圈。21世纪教育网版权所有
26．（兰州）如图所示，甲、乙两只烧瓶中装有质量相同，初温相同的煤油。闭合开关S后，观察到甲温度计比乙温度计示数上升的快。由此可判断电阻丝R1的阻值______电阻丝R2的阻值（填“大于”或“小于”）。
27．（南充）已知R1：R2 =3：4，当电R1、R2串联在电路中时，R1、R2两端的电压之比U1：U2= ；当电阻R1、R2并联在电路中时，在相同的时间内电流通过R1、R2所产生的热量之比R1、R2=
28．（孝感）如图所示，是“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两阻值分别为R和2R，合上开关后，通过它们的 相同；若两瓶中盛有质量、初温均相同的同种液体，经过相同时间后 （选填“左”或“右”）瓶里液体的温度更高。21世纪教育网版权所有
29．（东营）白炽灯是根据电流的 效应工作的。灯丝做成螺旋状是为了 （选填“增大”或“减少”）散热，以便更好地发光。
30．（哈尔滨）电水壶烧水时，电热丝很热，连接它的导线却不怎么热，其原因 .
31．（德阳）两定值电阻RA和RB中的电流与其两端电压的关系如图所示，若将两电阻串联在电压为3V的电源两端，电路的总功率为_________W，通电一段时间后，RA和RB产生的热量之比是_________。21世纪教育网版权所有
32．（成都）电饭煲、电水壶和电熨斗分别标有“220V 1000W”、 “220V 1800W”和“220V 500W”的字样，它们各自正常工作相同时间， （选填“电饭煲”、“电水壶”和“电熨斗”）产生的热量最多。标有“220V 1000W”的电饭煲正常工作0.2h，电流所做的功为 kW·h。
33．（烟台）学习完电热和电功率的知识后，小明和小红将相关知识归纳总结在下表中，你认为正确的有___________．（只填序号）
三、实验探究题
1．（滨州）某物理兴趣小组在做“测量小灯泡的电功率”实验时，选取的电源为三节新干电池，使用的小灯泡额定电压为2.5伏。
（1）电路连接完成后，闭合开关，他们发现小灯泡不亮，电压表没有示数，电流表指针有明显的集团，他们分析电路故障原因可能是（ ）
A．小灯泡断路 B．小灯泡短路 C．滑动变阻器断路
（2）故障排除后重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙所示，此时小灯泡两端电压为 V；21世纪教育网版权所有
（3）在（2）的基础上，若要使小灯泡正常发光，他们应将图甲中滑片P向 （选填“A”或“B”）端移动；
（4）他们移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象，根据图象信息，可知小灯泡的额定功率是 W；
（5）一位小组成员将图甲中的小灯泡更换成定值电阻，电路其他部分不改变，他还可以完成的探究实验是（ ）21世纪教育网版权所有
A．探究电流的磁场强弱与电流大小的关系 B．探究电流与电压的关系
C．探究电流产生的热量与电阻的关系21世纪教育网版权所有
2．（襄阳）39．(3分)小明测量一只额定电压为2.5V灯泡的电功率。
（1）实验中小明连接了如图所示的电路。同组的小林发现电路中有一根导线的一个连接点有误。请你帮他在图中找出并画出那条导线的正确连接点。21世纪教育网版权所有
（2）接着他按照正确电路进行实验，部分实验数据和现象如上表，若小明手边有“1.5A 50Ω ”和“2.0A 20Ω ”两种规格的滑动变阻器，分析表中实验数据可知，上面实验中他选用的滑动变阻器规格为____________。
（3）由于小明粗心大意，没有记录灯泡正常发光时电流表的示数，请你根据另一组的小雨画出的灯泡电流随其两端电压变化的关系图像（如图），帮他计算出灯泡的额定功率为_____ W。
3．（常州）一个小灯泡上标有“■V 1W”字样，额定电压模糊不清，小明对此展开实验探究．
（1）请根据电路图（甲），用笔画线代替导线，连接实物图（乙）．(电压表量程选用0～15V，电流表量程选用0～0.6A) 21世纪教育网版权所有
（2）先将滑片移到 ▲ (A/B)端，再闭合开关S，发现小灯泡微弱发光，电流表有示数，电压表指针指向零刻度线．电路可能存在的故障是 ▲ ．
（3）排除故障后，小明测出小灯泡在不同电压下的电流，第四次实验电流表示数如图（丙）所示，请将电流表示数以及相应的电功率填人表中。
实验次数
1
2
3
4
5
6
7
电压U/V
1.0
1.5
2.0
2.5
3.0
3.5
4.0
电流I/A
0.10
O.14
0.17
▲
0.23
0.25
0.27
电功率P/W
O.1
0.21
0.34
▲
0.69
0.88
1.08
（4）请根据实验数据，在下图所示的坐标中用描点法画出该灯泡的电功率随电压变化的图像．根据图像可判断，小灯泡的额定电压是 ▲ V．21世纪教育网版权所有
4．（成都）27．（8分）两个小组在实验室分别做两个电学实验，可选器材有：干电池两节、开关、滑动变阻器（标有20Ω字样）、电流表（0~0.6A，0~3A两个量程）、电压表（0~3V，0~15V两个量程）、导线若干。小组一用图23甲所示的实验电路，测量一个标有“2.5V”字样的小灯泡的额定功率。21世纪教育网版权所有
（1）闭合开关后，发现电流表和电压表的示数都较小，小灯泡不发光，其原因可能是（ ）A．灯泡L短路 B．灯泡L断路
C．变阻器断路 D．变阻器接入电路的阻值过大
（2）调节滑片P的位置，当电压表示数为2.5V时，电流表的示数如图23乙所示，则该灯泡的额定功率是 W。21世纪教育网版权所有
（3）请在图24中用笔画线将电路连接完整。
（4）小组二在完成实验后，组员小宇想尝试测量从家里带来的一只电阻的阻值Rx（约300Ω左右）。它们使用现有器材，仍用伏安法进行测量，发现电流表示数太小，无法准确读出电流大小，没能测出Rx。他们经过讨论后，向老师借了一只最大阻值为R0的滑动变阻器（标有200Ω字样），用以下方案测出了Rx。①按图25连接电路，闭合开关，移动滑片P至a端，记下电压表示数为U1；②移动滑片P至b端，记下电压表示数为U2；③计算出：Rx= （用字母R0 、U1 、U2表示）。21世纪教育网版权所有
5．（资阳）初三某班同学到实验室做“测量小灯泡功率”的分组实验。待测小灯泡的额定电压为2.5V，电阻约为10Ω。实验室有如下器材：
A．电源E（电压为6V） B．电流表A（0～0.6A，0～3A）
C．电压表（0～3V，0～15V） D．滑动变阻器R1（5Ω，0.3A）
E．滑动变阻器R2（50Ω，0.5A） F．滑动变阻器R3（500Ω，1A）
G．开关S，导线若干
（1）在图甲的虚线框内画出本实验应该采用的实验电路图；
（2）实验应该选用的最合适的滑动变阻器是____（填器材代号）；
（3）经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图乙所示，则小灯泡两端电压为_____V，流过小灯泡的电流是____A，此时小灯泡的电阻是____Ω（结果保留二位小数）；21世纪教育网版权所有
（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，小明画出小灯泡中电流随其两端电压变化的关系图像如图丙，根据图像提供的信息，小灯泡的额定功率为____W。
6．（德阳）在测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。21世纪教育网版权所有
（1）连接电路时开关应_________，闭合开关前，图中滑动变阻器的滑片P应位于_________ (选填“A”或“B”)端。
（2）用笔画线代替导线，连接完整如图甲所示的实物电路。
（3）闭合开关，移动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数、电流表无示数，原因可能是_________ (写一种即可)。
（4）排除故障后，闭合开关、移动滑片P至电压表的示数如图乙所示，其读数为______ V；要获得小灯泡额定功率的数据，滑片P应向_______ (选填“A”或“B”)端移动。
（5）改变滑片P的位置，获得多组对应的电压、电流值，绘制得如图丙所示的图象。由图象可知，小灯泡两端电压是1.5V时，其电阻是_______Ω；灯泡的额定功率是_______W
7．（泉州）小强在进行“测定小灯泡的电功率”的实验，已知电源电压为3V，小灯泡的额定电压为2.5V，他已连接了部分电路，如图26所示，请你接着完成下列步骤：
（1）用笔画线代替导线，将图26的电路连接完整。
（2）连接电路时，开关S应当处于_________状态，闭合开关前，滑动变阻器的滑片P应置于________（选填“左端”或“右端”）。 21世纪教育网版权所有
（3）连接好电路后，闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，电流表有示数，电压表的示数为0，则出现故障的原因可能是 。
（4）故障排除后，闭合开关，移动滑动变阻器的滑片P到某一位置，电压表的示数如图27所示，为了测量小灯泡的额定功率，应将滑片P向 端移动。
（5）当小灯泡正常发光时，电流表的示数如图28所示，则电流表的示数为 A，小灯泡的额定功率是___________W。
8．（鄂州）小阳和小华两位同学各自进行“测定小灯泡电功率”的实验。实验中使用的小灯泡上标有“2.5V”字样，滑动变阻器上标有“20Ω 2A”字样。
（1）小阳连接的电路如图所示，实验步骤正确，闭合开关后，发现小灯泡发光较暗，电流表、电压表的示数如图所示，则他所用的电源电压为 V。接着他移动滑动变阻器的滑片P，当观察到电压表的示数为2.5V时，此时滑动变阻器的滑片恰好在中点上，小灯泡正常发光时的功率为 W。21世纪教育网版权所有
（2）小华正确连接了电路，闭合开关，移动滑动变阻器的滑片P，观察到小灯泡始终不亮，电压表有示数，电流表的示数为零。若电路中只存在一处故障，则故障可能是 。
9．（南宁）图18甲是测量标有“3.8V”字样的小灯泡额定功率的电路图。
（1）连接电路时，开关应处于_________状态，滑动变阻器的滑片应移到最_____端。
（2）当电压表示数为3.8V时，电流表的示数如图18乙所示，是_________A,由此可得，小灯泡的额定功率为__________W。21世纪教育网版权所有
（3）在实验中，小明把电流表与电压表的位置互换，闭合开关后造成_____(选填选项前的字母)。
A．电流表被烧坏 B.电压表被烧坏
C．小灯泡被烧坏 D.小灯泡不亮21世纪教育网版权所有
（4）小强的电流表损坏了，老师告诉他已经没有电流表可换，而给了他一个已知阻值为R的定值电阻和若干个开关，小强重新设计了如图19所示的电路，在不改变该电路连接的情况下，也能正确测出小灯泡的额定功率。正确连接电路后，接下来的实验步骤是：①_________________________________________________；
②保持滑片位置不动，断开开关S1，闭合开关S、S2，记下电压表的时数为U2；
③得出小灯泡的额定功率的表达式为P=___________。
10．（黄冈）在“测定2.5V小灯泡额定功率”的实验中，电源电压恒定。
（1）某同学根据图示电路进行实验。实验过程中，灯泡突然不亮，电流表、电压表的示数都减小。经检查，导线连接完好，则可能的故障是____。
A．灯泡处断路 B滑片与变阻器电阻丝断开21世纪教育网版权所有
（2）排除故障后继续进行实验。某时刻，电压表的示数为2. 6V，现要测定小灯泡的额定功率，应将滑片向 （填“左”或“右”）移动，直至电压表示数为____V，若此时电流表示数为0.4A,则小灯泡的额定功率为 W。
11．（庆阳）在测定“小灯泡的电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω，滑动变阻器上标有“20Ω 1A”字样．左图是小向同学没有连接完的实物电路。21世纪教育网版权所有
⑴请你用笔画线代替导线，将实物电路连接完整（2分）；21世纪教育网版权所有
⑵实验中，小向同学连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因是 ；
⑶故障排除后，闭合开关，移动滑动变阻器的滑片到某一位置，电压表的示数如右图甲所示，此时电压为 V，要测量小灯泡的额定功率，应将滑片P向 端滑动（选填“左”或“右”）； 21世纪教育网版权所有
⑷当小灯泡正常发光时，电流表的示数如右图乙所示，则小灯泡的额定功率是 W。
12．（乐山）在“测定额定电压为2.5V小灯泡的电功率”的实验中，阳阳同学已连接好如下图1所示的部分电路。
（1）在阳阳所连接的电路中，有两根导线还没连好，请你帮他完成电路的连接（其他的导线不要变动）。
（2）开关试触时，若发现电流表无示数，电压表示数较大，其故障原因可能是 。
（3）阳阳实验时，发现电压表示数如图2所示，为了测出小灯泡的额定功率，他应该把滑片向 （填“A”或“B”）移动。
（4）实验中阳阳测出了三组数据，记录在右表中．若第一次实验时电流表的示数如图3所示，请将此示数读出并填入右表中。21世纪教育网版权所有
（5）他测出小灯泡的额定功率是 W。
13．（南京）在“测量小电灯功率”的实验中，小电灯的测定电压为2.5V，正常发光时的电阻约为10Ω。
（1）请你用笔画线代替导线，将图甲中实物电路连接完整．
（2）连接好电源，闭合开关，小电灯发光，但电压表示数为0，经检查，图中a，b，c，d四根导线有一根断了，则该导线是_______（填写字母）．
（3）排除故障后，闭合开关，测量小电灯额定功率，移动变阻滑的滑片P，眼睛应先注视_______表的示数，然后读出另一电表示数，当小电灯正常发光时，电流表的示数如图乙所示，则小电灯的额定功率为_______W。21世纪教育网版权所有
（4）在小电灯正常发光时，再将滑片P向B端移动到另一位置，则小电灯的实际功率_______（选填“大于”、“小于”或“等于”）额定功率．
14．（福州）如图26甲所示是小刚“测小灯泡电功率”的实验电路。其中电源电压为6V，小灯泡额定电压为2.5V、电阻约为l0Ω。滑动变阻器有A规格“l0Ω2A”、B规格“50Ω lA”可选。21世纪教育网版权所有
(1)本实验应该选择_________规格的滑动变阻器。连接电路时，开关应_________。
(2)请用笔画线代替导线将图26甲的实验电路连接完整。
(3)闭合开关后，小刚发现电流表和电压表有示数但都很小，且看不到小灯泡发光，其原因是_________。21世纪教育网版权所有
(4)当变阻器滑片P移到某一位置时，电压表示数如图26乙所示，为_________V。要测小灯泡的额定功率，应将滑片P向_________ (选填“A”或“B”)端移动，使电压表示数为2.5V。
15．（绵阳）许婷用如图所示的电路测量小灯泡的电功率的同时，测量小灯泡的电阻。小灯泡额定电压为2.5V，正常工作时电阻约8Ω。实验室提供的器材有：电压为6V的电源，电压表V（量程为6V）。滑动变阻器R1（规格为“10Ω,1A”），滑动变阻器R2（规格为“50Ω,0.5A”），电流表A1（量程0.6A），电流表A2（量程3A）。
（1）为保证实验顺利进行，并且有较高的准确性，滑动变阻器应该选 ，电流表应该选 。21世纪教育网版权所有
（2）许婷在实验时，将电流表和电压表的位置交换了，其他连接正确，闭合开关后 。
A．电流表烧坏 B．电压表示数约6V C．小灯泡烧坏 D．小灯泡不亮
（3）正确连接好电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将电压表和电流表部分读数填在下表中。电压表读数为2.5V时，电流表的示数如图所示，请帮许婷将此读数填在下表中。
（4）根据补充完整后的上表数据，测得小灯泡在电压为2.0V时的实际功率是
W，在正常工作状态时电阻是 Ω。
16．（云南）如图所示是某同学“测定小灯泡电功率”时连接的电路，小灯泡额定电压为2.5V，所用电源电压恒为3V。21世纪教育网版权所有
(1)连接电路时开关应 ，闭合开关前滑动变阻器滑片应移动到 端(选填“A”
或“B”)。21世纪教育网版权所有
(2)电路中， 表连接不当，为减小读数误差必须改接到量程为 。
(3)该同学重新正确连接电路后，实验得到的数据见下表。根据表中记录可得小灯泡的额定功率为 W，其亮度随实际功率增加而 。
实验次数
电压表示数洲V
电流表示数I／A
小灯泡亮度
1
2．0，
0．17
较暗
2
2．5
0．20
正常
3
3．O
0．22
很亮
17．（十堰）小明利用如图甲所示电路测定小灯泡的功率。被测小灯泡的额定电压为2.5V，电阻约为10Ω左右。实验室有如下器材：电源（电压为6V）、电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V）、开关各一个、导线若干、滑动变阻器三只：R1（20Ω 0.5A）、R2（50Ω 0.5A）、R3（500Ω 1A）。21世纪教育网版权所有
（1）实验前在检查仪器时，发现电流表指针如图乙所示，则接下来的操作是__________________。正确连接电路闭合开关后，发现无论怎样移动滑动变阻器滑片，灯泡都不亮，电压表示数接近6V，电流表示数几乎为0，电路的故障可能是________________。
（2）排除电路故障后，闭合开关，改变滑动变阻器的阻值，多次测量，小明画出了小灯泡中电流随其两端电压变化的关系图像（如图丙），则小灯泡的额定功率为_______W。在多次测量中，小明还发现：当电压表的示数增大时，电压表与电流表的示数之比 。（选填“变大”、“变小”或“不变”）。
（3）小明又取了一个规格、型号完全相同的旧灯泡进行实验，发现在额定电压下工作时，灯泡亮度明显偏暗，小明仔细观察，发现这只灯泡的玻璃内壁变黑。灯泡亮度偏暗的原因是灯丝发光时发生____________（选填物态变化名称）而变细，消耗的实际功率变___________的缘故（选填“大、小）。21世纪教育网版权所有
（4）灯泡的功率测量完毕，小明用5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻更换电路中的灯泡，探究电流跟电阻的关系，得到如图丁所示的电流I随电阻R变化的图像，则小明应选用滑动变阻器_______（选填“R1”、“R2”或“R3”）。若某次实验中滑动变阻器连入的阻值为14Ω，则所选定值电阻的阻值为 。
18．（牡丹江）在电学实验中，物理实验小组的同学们按照甲图所示电路图连接好电路，想同时完成电学的多个实验。已知电源电压为6V，小灯泡的额定电压为2.5V，还有导线和电流表剩余。电路如图所示：
（1）请在甲图中的圆圈内填出电流表与电压表所在位置；
（2）连接电路时，开关应处于 状态，滑动变阻器应位于 端；（选填“A”或“B”） 21世纪教育网版权所有
（3）闭合开关，发现电流表无示数，灯泡不亮，请你自选上述剩余器材，检查故障所在的具体方法： ，应观察的现象： ；
（4）排除故障后，闭合开关，滑动变阻器的阻值减小时，电流表示数将 ，电压表示数将 （选填“变大”、“变小”或“不变”）；[来源:学科网ZXXK]
（5）当小灯泡正常发光时，电流表示数如图乙所示，则此时小灯泡的电阻为 Ω，小灯泡的电功率是 W；21世纪教育网版权所有
（6）在不改变电路元件的前提下，能否利用控制变量法来探究电流与电压的关系？为什么？ ； 。
19．（河南）在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8V”字样，电源电压恒定。
(1)请你用笔画线代替导线，将图12中的实物电路连接完整。
(2)连接完实验电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表的示数接近电源电压，其故障原因可能是:________________________________.
(3)故障排除后，开始实验，在移动变阻器滑片的过程中，眼睛应注视的______示数，直至灯泡正常发光，此时电流表的示数如图13所示，则灯泡的额定功率为_________________W。21世纪教育网版权所有
(4)完成上述实验后，小聪向老师要了一个已知阻值为R0的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图14所示的电路，也测出了灯泡的额定功率。请完成下列实验步骤:
①闭合开关S1，将S2拨到触点________(选填“1”或“2”) ，移动滑片，使电压表的示数为______V; 21世纪教育网版权所有
②再将开关S2拨到触点____________(选填“1”或“2”)，保持滑片的位置不动，读出电压表的示数U;
③灯泡额定功率的表达式为P额=______________________(用已知量和测量量表示)。
四、分析计算题21世纪教育网版权所有
1．（泉州）如图所示的电路中，电源电压为3V，R为阻值未知的定值电阻，小灯泡L的规格为“6 V 3W”，若小灯泡的阻值不随温度变化，闭合开关S后，电流表的示数为0.55A。求： （1）小灯泡的电阻；（2）小灯泡的实际功率；（3）定值电阻R的阻值
2．（济宁）小满了解到从2012年10月1日起禁止进口和销售100W及以上普通照明白炽灯，推广使用节能灯，于是马上买来“220V 20W”的节能灯（图乙），与“220V 100W”的白炽灯（图甲）做了对比实验，发现两灯发光效果相当。
（1）试计算换用这只节能灯和使用原来的白炽灯相比，一年工作2000h节约的电能。
（2）若实际电压为200V，求该节能灯的实际功率。（结果保留整数）
3．（泉州）2010年6月1日，我国对空调产品实行新的能效国家标准，将能效分为1、2、3三个等级，等级1表示产品最节能，等级2表示产品比较节能，等级3表示产品的能效为我国市场的平均水平。如图31所示为A、B两台家用空调的能效标识。
（1）按照图中所给的输入功率，求出空调A在220V电压下工作时的电流大小？
（2）若每台空调一年均使用1000h，求出使用一年，空调A比空调B节约多少电能？这些电能可供一盏额定功率为40W的日光灯正常工作多长时间？21世纪教育网版权所有
4．（淄博）如图所示的是一种太阳能路灯的电路示意图，光控开关S白天与a点接触，太阳能电池板给蓄电池充电；晚上与b点接触，蓄电池给路灯供电，太阳能电池板在晴天时每天可接收太阳能7.5 kw·h，能使“12V、30W”的一盏路灯正常工作5天（路灯平均每天工作10h），求：21世纪教育网版权所有
（1）路灯正常工作时的电阻；
（2）正常工作时每盏灯每天消耗的电能；
（3）太阳能电池板把光能转化为电能的效率
5．（自贡）如图是某电器设备内的一部分电路，电源电压恒为12V，R1为定值电阻，R2为标有“100Ω 0.5A”字样的滑动变阻器．R3为标有“3V 0.9W”字样的定值电阻．（1）当开关同时闭合时，电流表的示数为0.3A，求R1的阻值及这种情况下整个电路可能消耗的最小功率．
6．（鄂州）“赛龙舟”是端午节里的传统节目。小安同学自制了一个卡通龙舟，她想用亮度可调节的红、绿灯做它的眼睛。她选用规格为“12V 6W”的红灯和“12V 12W”的绿灯及“24Ω 2A”的滑动变阻器等元件设计了如图电路。当闭合开关S、S1、S2，且滑动变阻器的滑片P移至b端时，两灯都正常发光(电源电压不变，不考虑灯丝电阻的变化)。求：
（1）两灯都正常发光时电流表的示数为多少?
（2）该电路中最大电功率和最小电功率分别为多少? 21世纪教育网版权所有
7．（河北）如图所示，L上标有“6?V 3?W”字样，电流表量程为0~0.6A，电压表量程为0~15?V，变阻器R的最大电阻为100?Ω。只闭合S1，滑片置于a点时，变阻器连入电路中的电阻为Ra，电流表示数为Ia。只闭合S2，移动滑片，变阻器两端电压与其连入电路的电阻关系如图所示；当滑片置于b点时，电压表示数Ub?=?8?V，电流表示数为Ib。已知Ra∶R0?=12∶5，Ia∶Ib?=?3∶5。（灯丝电阻不随温度变化）21世纪教育网版权所有
求：（1）小灯泡的电阻；
（2）定值电阻R0和电源电压；
（3）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S1时，变阻器连入电路的最小电阻为多少；只闭合S2时，电路消耗的最小功率为多少。21世纪教育网版权所有
8．（德州）如图甲所示，额定电压为20V的灯泡L与滑动变阻器R串联接入点路，电源电压为24V．灯泡L的I﹣U图象如图乙所示，当灯泡正常发光时，求：
（1）通过灯泡的电流和灯泡所消耗的电功率
（2）滑动变阻器接入电路的阻值．21世纪教育网版权所有
9．（襄阳）如图所示的电路中，灯泡L上标有“12V 9W”字样，滑动变阻器的最大阻值为R1，电源电压保持不变。当开关S1、S2、S3都闭合时，灯泡L正常发光，两电流表指针位置相同；当开关S1、S2断开，S3闭合时，改变滑片P的位置，使滑动变阻器连入电路的阻值分别为R1和R1/4，在这两种情况下，滑动变阻器消耗的功率相等。（灯泡电阻不随温度的变化而改变）求：21世纪教育网版权所有
（1）电源电压；
（2）R2的阻值；21世纪教育网版权所有
（3）电路在何种状态下消耗的功率最小，最小功率是多少？21世纪教育网版权所有
10．（德阳）如图所示的电路中，电源电压和灯L的电阻均保持不变，灯l标有“9V 9W”字样。
（1）求灯L正常发光时的电阻；
（2）当R的滑片P位于a端，闭合S1、断开S2时，灯L两端的实际电压为额定电压的2／3，求此时灯L工作lmin所消耗的电能是多少?
（3）当R的滑片P位于中点c，闭合开关S1、S2时，电流表的示数为3A，求滑动变阻器消耗的电功率。21世纪教育网版权所有
11．（东营）某品牌家用电熨斗的电路如图甲所示，额定电压为220V、最大功率为440W，发热部分由调温电阻R和定值电阻R0组成，调温电阻R是可变电阻，其最大阻值为110Ω。电阻值均不受温度影响。
（1）定值电阻R0的阻值是多大？21世纪教育网版权所有
（2）该电熨斗工作时的最小功率多大？此时通过电路的电流是多大？
（3）假设电熨斗每秒钟散发的热量Q跟电熨斗温度t的关系如图乙所示，请分析得出电熨斗工作时温度的调节范围。21世纪教育网版权所有
12．（日照）如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω 。当断开开关S1和S2，闭合开关S3时，电流表的示数为0.50A；当断开开关S2，闭合开关S1、S3是，电流表的示数为0.90A。求：21世纪教育网版权所有
（1）电阻R2的阻值。
（2）断开开关S1和S3，闭合开关S2时，加载电R1两端的电压。
13．（南京）小明按如图所示的电路进行实验，已知电源电压不变，闭合开关，改变a、b之间的电阻箱R的阻值，得到一组电压表的示数U—R的图象如图乙所示。21世纪教育网版权所有
（1）随着电阻箱接入电路中的阻值增大，定值电阻R0两端的电压_______（选填“增大”、“减小”或“不变”）．
（2）将a、b间的电阻箱换成未知电阻Rx，读得电压表示数为4.5V，则Rx=______Ω，此时电路中电流为______ A。
（3）取下Rx，分别将电阻RA和RB接入a、b之间，读得对应的电压表示数为1V和3V，在这两种情况下，R0上消耗的电功率变化了多少？21世纪教育网版权所有
14．（江西）如图所示，电路中电源电压可调，小灯泡L1标有“6V? 6W”的字样，小灯泡L2、L3标有“6V 12W”的宇样．(假设小灯泡电阻不变)
(1)闭合S2，断开S1、S3，调节电源电压使电压表V2的示数为6V，求L2的实际功率．
(2)闭合S1、S3，断开S2，调节电源电压使电压表V1的示数为3V，求L1的电阻．
(3)闭合S1、S2、S3，画出此时的等效电路图．调节电源电压为18V，求此时L3的实际功率．
15．（沈阳）培养菌种需要在恒温下进行，图10是探究小组设计的恒温箱的简易图，他们将一段阻值为72Ω的电热丝接入电源电压为36V的电路中（假设电热丝阻值不随温度变化），请解答下列问题：21世纪教育网版权所有
（1）电路工作时，通过电热丝的电流是多少安？
（2）电热丝工作1h消耗电能多少焦耳？21世纪教育网版权所有21世纪教育网版权所有
（3）为了保证某种菌种的培养，恒温箱的发热功率应调整为12W，在不改变电源电压和原电热丝的情况下，需在箱内串联一个阻值多大的电热丝？
16．（广东）如甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风。
（l）要让电吹风工作时吹出热风，它的开关应置于题图甲中 （选填“1 ”、‘2 ”或“3 "）位置，此时电风扇与电热丝的连接方式是 。21世纪教育网版权所有
（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如题21 图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是 J
（3）电热丝在工作时的电阻值是 Ω（保留一位小数）
（4）使用几年后，发现电热丝变细，则其电阻变 ，它的实际功率将变 。
17．（武汉）下图是一种调温型电热毯的电路示意图，R1和R2是两根相同的电热丝。图中虚线框内是“三刀四档”滑动式调温开关，“三刀”（即AB、CD、EF三个滑片）只能同时并排向左或向右滑动，使开关处于“1”、“2”、“3”、“4”档中的某一档位上。当开关处于“4”档时，电热毯不发热；当开关处于其他三档中的某一档位时，电热毯的最小发热功率为30W。21世纪教育网版权所有
（1）电热毯以最小发热功率工作时，流过电路中的电流为 A。（结果保留两位小数）
（2）开关分别处于“1”、“2”档时，电热毯的发热功率分别为 W、 W。
（3）开关分别处于“3”档时，电热毯工作30分钟产生的热量是多少焦？21世纪教育网版权所有
18．（内江）随着社会的进步，人们生活水平不断提高，电冰箱已成为现代家庭不可或缺的家用电器，右表是小明家某品牌电冰箱的铭牌。周末小明全家到外婆家看望外婆，他们从星期六上午10：00出门到星期天上午10：00回家的这一天中，他家的用电器只有电冰箱工作（正常且自动间歇)，且他们出门和回家时电能表前、后两次的示数如图所示。则：
（1）该电冰箱正常工作时的电流是多少?
（2）电冰箱在这一天中实际停机的时间是多少小时? (计算结果保留一位小数)
（3）电冰箱主要工作部件是压缩机(压缩机实际是一个电动机)，电冰箱正常工作时压缩机将电能转化为机械能和内能，如果压缩机线圈的电阻是8Ω，那么电冰箱正常工作时压缩机的机械功率是多少瓦? 21世纪教育网版权所有
19．（柳州）学习了电学知识后，小亮研究家中具有保温功能的电饭锅，画如电饭锅的电路原理图如图l6所示，电饭锅的铭牌上部分内容如下表。
（1）R1、R2中哪个是加热电阻?要使电饭锅加热，开关S闭合还是断开?
（2）电饭锅正常加热时，电路的电流是多大? 21世纪教育网版权所有
（3）电路中电阻R1、R2的阻值各是多大?保温时，R1、R2产生的电热之比是多少?
20．（日照）随着城市化建设的发展，许多家庭都住进了高楼大厦，小丽家住进新楼后，为了淋浴的方便，购置了一款某型号的电热水器（其铭牌见下表），安装在卫生间的墙上。小丽在使用过程中发现：21世纪教育网版权所有
（1）注满水的电热水器，在额定电压下连续加热40min，热水器上的温度示数由22℃上升到46.2℃。已知水的比热容为4.2×103J/(kg. ℃),水的密度为1.0×103kg/m3，求此过程中电热水器的热效率。21世纪教育网版权所有
（2）该热水器在某时间段使用时，20min内产生的热量为2.4×106J，求通过电热水器的电流和它工作的实际电压。21世纪教育网版权所有
（3）防电墙技术就是在电热水器内部形成永久性电阻，电热水器经防电墙处理后，使人体承受的电压不高于20V，保证异常漏电情况下，接触热水器的人的安全。如图所示，若人体的最大电阻为20MΩ，试求防电墙的电阻。21世纪教育网版权所有
某型号电热水器
额定电压/V
220
额定电功率/W
2420
容积/dm3
50
商品特征：安全防电墙、防水、防尘、防潮
电功率参考答案
一、选择题
1．B
2．B
3．A
4．A
5．D
6．B
7．D
8．D
9．D
10．D
11．A
12．A
13．C
14．C
15．C
16．B
17．D
18．A
19．D
20．B
21．A
22．B
23．A
24．C
25．C
26．D
27．C
28．D
29．D
30．D
31．D
32．A
33．D
34．C
35．C
36．C
37．D
38．B
39．B
40．A
41．C
42．A
43．C
二、简答题
1．0.27 16.67 66.67
2．2.59
3．484Ω 100W 19.36W
4．串联 10 ，0.225
5．2×109（J） 2×1012
6．4.05×103 4.05×103
7．基本一致 22
8．1000 0.2
9．484 40
10．6 0.3 180
11．6 3
12．220 4.5 １
13．0.2 1.4
14．4:1
15．5
16．乙灯 1.8W
17．机械 100
18．0.3A—0.1A, 0.9W—0.1W
19．6 24～60
20．0.5 8
21．0.5 24
33．④⑤⑧
三、实验探究题
1．（1）B
（2）2.4
（3）B
（4）0.5
（5）B
2．（1）如图所示
（2）1.5A 50Ω
（3）0.625
5．（1）如图所示
（2）E（或R2）
（3）1.8，0.22，8.18
（4）0.625
6．（1）断开 A （2）灯泡左端接线柱与电流表标有“0.6”字样的接线柱相连
（3）灯丝断了等 （4）2.2 B （5）10 0.5
7．（1）如答图所示
（2）断开， 右端
（3）灯L（或电压表）被短路
（4）左
（5）0.2， 0.5
8．(1)4.5 0.5 (2)小灯泡断路
9．（1）断开，左
（2）0.3 1.14
（3）D
（4）断开开关S2，闭合开关S、S1，移动滑动变阻器的滑片，直到电压表的示数为为3.8V；
10．（1） B （2） 右 2.5 1
11．⑴
⑵小灯泡断路 ⑶2.2 左 ⑷0.6
（3）滑动变阻器连入电路中的电阻太大，灯的实际功率很小
（4）1.8 A
15．（1）R2 A1 （2）BD （3）0.32 （4）0.52 7.8
16．(1)断开、A (2分) (2)电压、 3V (2分) (3)0．5、变亮
17．（1）调节电流表的调零螺丝，使电流表的指针指到0刻度线处 灯泡断路
（2）0.625 变大 （3）升华 小 （4）R2 10Ω
18．
19．
四、分析计算题
1．（1）12欧 （2）0.75W （3）10欧
2．160kwh 17W
3．（1）IA =3.36 A
（2）W节= WB－WA =(PB － PA) t= (0.8－ 0.74) kW1000h = 60 kW·h （或2.16×108 J）
t实 = = = 1500 h （或5.4×106 s）
4．（1）4.8欧 （2）0.3KWh （3）20%
5．当开关同时闭合时，R1、R2并联，电流表测R1支路的电流，
R1的阻值：R1=U/I1=12V/0.3A=40Ω，
当滑动变阻器接入电路的电阻最大时整个电路消耗的最小功率，
R1消耗的电功率P1=UI1=12V×0.3A=3.6W，
R2消耗的最小为P2=U2/R2=(12V)2/100Ω=1.44W，
电路的总功率P=P1+P2=3.6W+1.44W=5.04W
6．解：(1)由P=UI （0.5分）
I红=P红/U红=6W/12V=0.5A （0.5分）
I绿=P绿/U绿=12W/12V=1A （0.5分）
I= I红+I绿=1.5A （0.5分）
(2)由P=U2/R
R最小时功率最大
两灯泡并联且滑片P在b端时电路的总电阻最小，此时两灯正常发光 （1分）
Pmax= P红+P绿=12W+6W=18W （1分）
R最大时功率最小
电阻较大的灯泡与滑动变阻器全值串联电阻最大，由R= U2/P知红灯电阻较大
R红=U红2/P红=122V2/6W=24Ω
R=R红+R1=48Ω （1分）
由题意可知电源电压是12V
Pmin=U2/R=122V2/48Ω=3W （1分）
7．
8．（1）通过灯泡的电流为0.4A，灯泡所消耗的电功率为8W；
（2）滑动变阻器接入电路的阻值为10Ω．
9．（1）12伏 （2）6欧 （3）1.5W
10．（1）9欧 （2）240J （3）45W
11．（1）110欧 （2）1A （3）90至200
12．（1）当S1和S2断开，S3闭合时，R2断路，I1=0.50A
电源电压 U= I1R1 =0.50A×20Ω=10V （1分）
当S2断开，S1和S3闭合时，R1 和R2并联
过R2的电流：I2= I- I1=0.90A-0.50A=0.40A （1分）
R2=U/ I2=10V/0.40A=25Ω (1分)
（2）当S1、S3断开， S2闭合时，R1 和R2串联，电流中电流I = I1= I2=U/ (R1 +R2)(1分)
R1的电压：U1= I1 R1= U R1/ (R1 +R2)=10V×20Ω/(20Ω+25Ω)=4.4V
19．（1）R1 闭合 （2）5A R1=44Ω R 2 =1056Ω 1：24
20．（1）水箱中水的质量为m=ρV
水箱中的水吸收的热量 Q=cmΔt
水箱中的水在额定电压下连续加热40min消耗的电能为W=Pt
电热水器加热时的热效率为η= Q/W=cmΔt / Pt
η=4.2×103J/(kg. ℃) ×1.0×103kg/m3×50×10-3m3×(46.2℃-22℃)/2420W×40×60s
=87.5%
（2）由P=U2/R得，电热水器的电阻R=U额2/P额=（220V）2/2420W=20Ω
Q=I2Rt 得，通过热水器的电流I=10A
由U=IR=10A×20Ω=200V
（3）在异常漏电的情况下，人体与防电墙串联，电流相等，即：
U人/R人=U墙/R墙 U人+ U墙=220V
防电墙的电阻为R墙= U墙R人/U人=（220V-20V）×20MΩ/20V=20MΩ
同课章节目录
