第一章 行星地球
第四节：地球的圈层结构

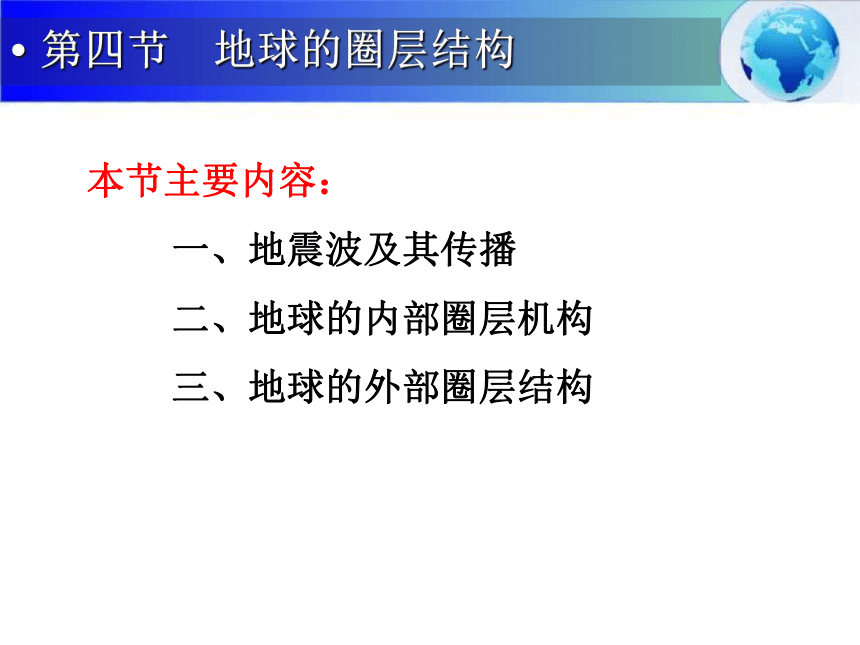

第四节 地球的圈层结构
本节主要内容：
一、地震波及其传播
二、地球的内部圈层机构
三、地球的外部圈层结构

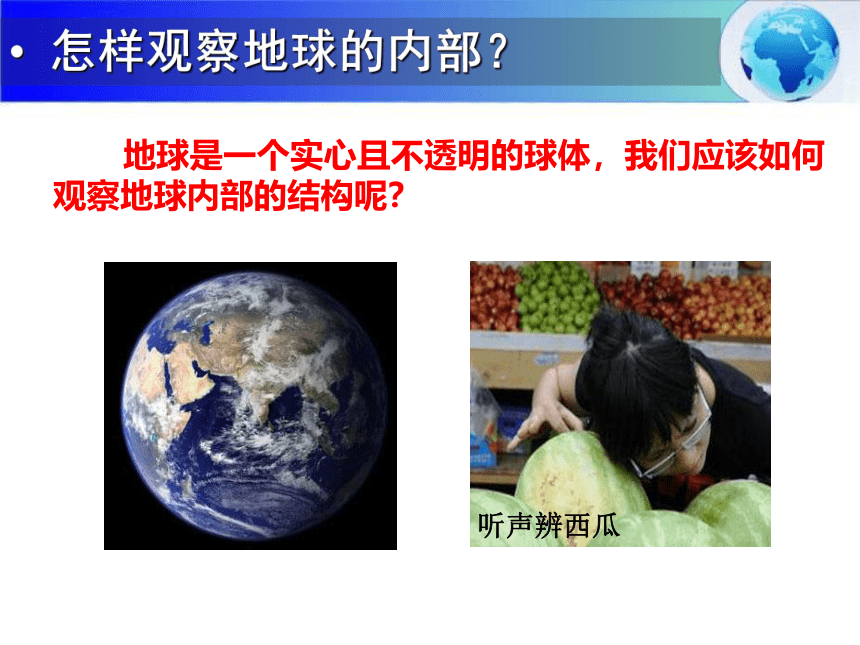

怎样观察地球的内部？
地球是一个实心且不透明的球体，我们应该如何观察地球内部的结构呢？
听声辨西瓜

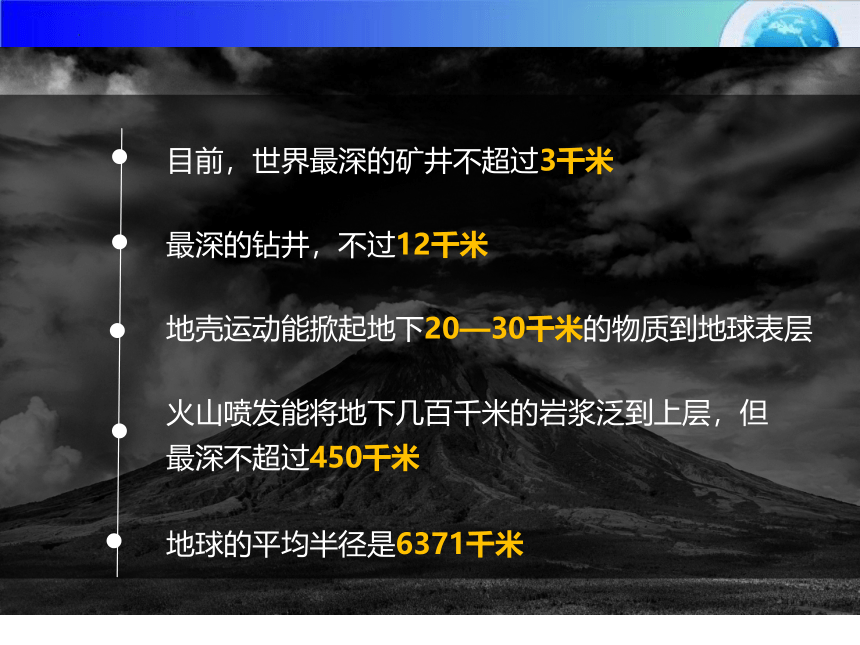

目前，世界最深的矿井不超过3千米
最深的钻井，不过12千米
地壳运动能掀起地下20—30千米的物质到地球表层
火山喷发能将地下几百千米的岩浆泛到上层，但
最深不超过450千米
地球的平均半径是6371千米

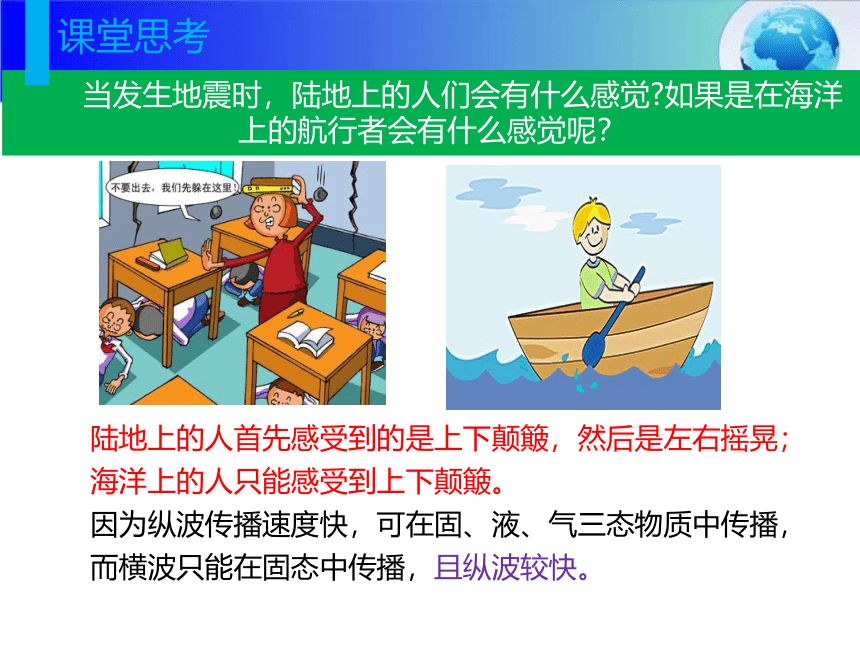

当发生地震时，陆地上的人们会有什么感觉 如果是在海洋上的航行者会有什么感觉呢？
课堂思考
陆地上的人首先感受到的是上下颠簸，然后是左右摇晃；
海洋上的人只能感受到上下颠簸。
因为纵波传播速度快，可在固、液、气三态物质中传播，
而横波只能在固态中传播，且纵波较快。

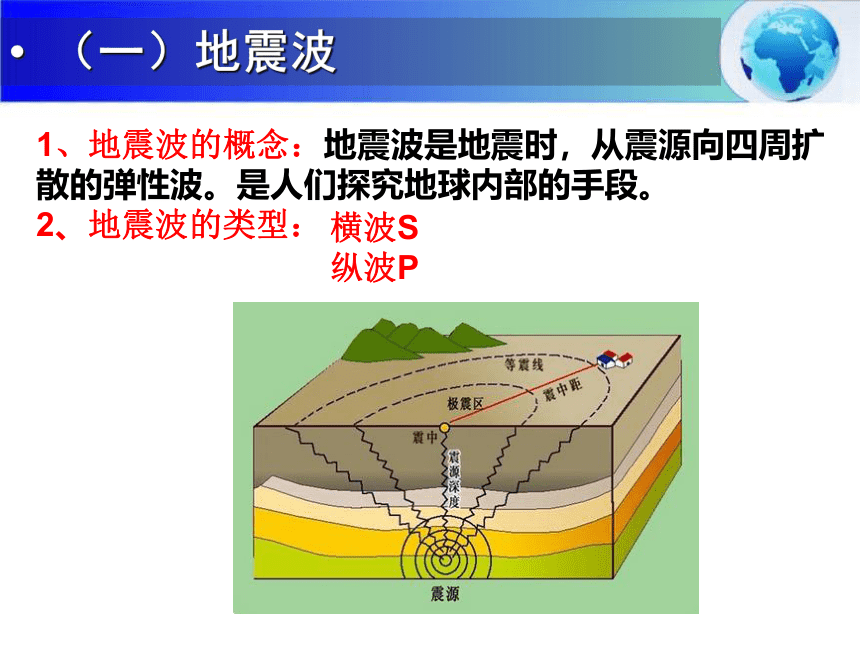

（一）地震波
1、地震波的概念：地震波是地震时，从震源向四周扩散的弹性波。是人们探究地球内部的手段。
2、地震波的类型：
横波S
纵波P

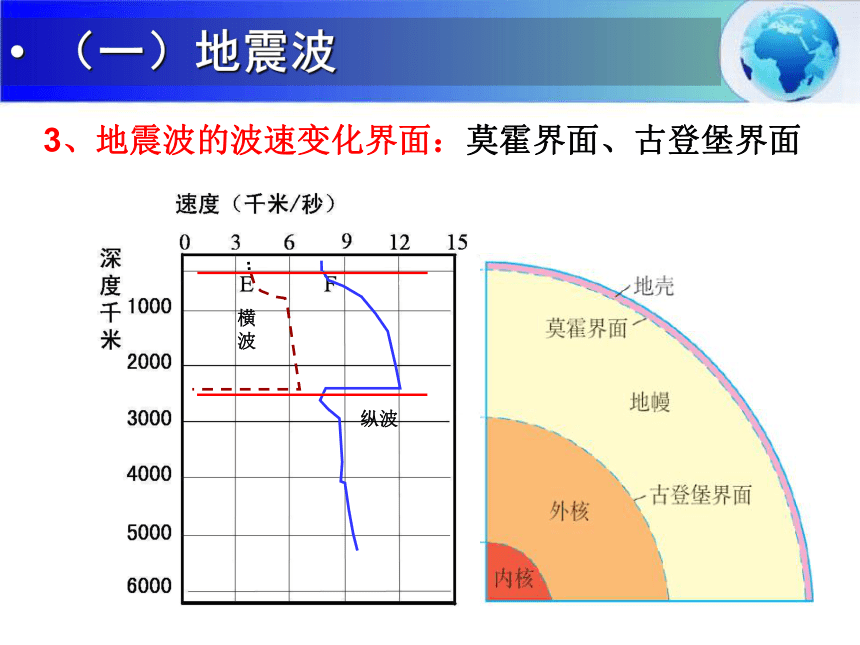

3、地震波的波速变化界面：莫霍界面、古登堡界面
横波
纵波
（一）地震波
不连续面
深度（地下）
地震波传播速度
莫霍界面
33 km
纵波、横波明显增加
古登堡界面
2900 km
纵波速度明显下降，
横波完全消失

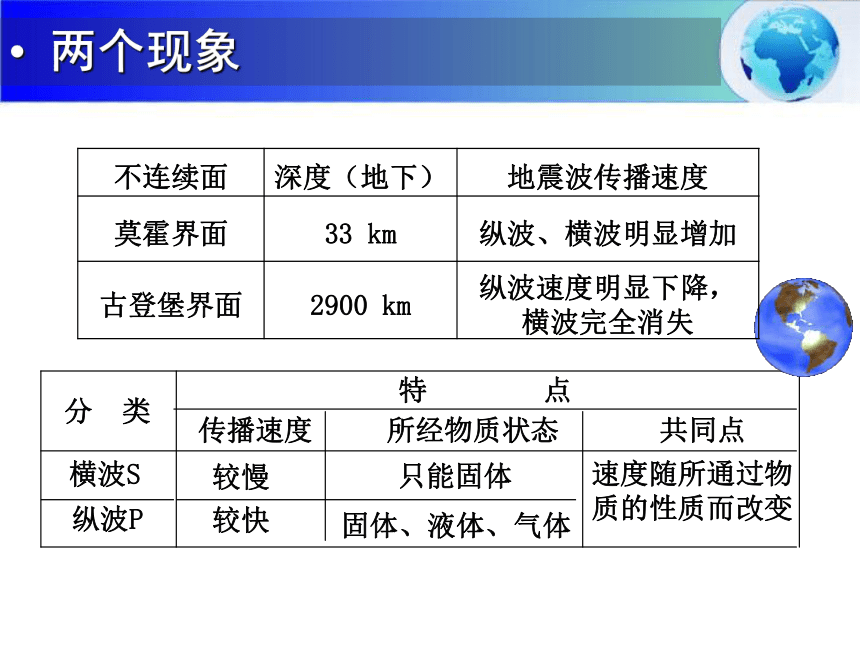

两个现象
横波S
纵波P
共同点
所经物质状态
传播速度
特 点
分 类
较快
较慢
固体、液体、气体
只能固体
速度随所通过物质的性质而改变

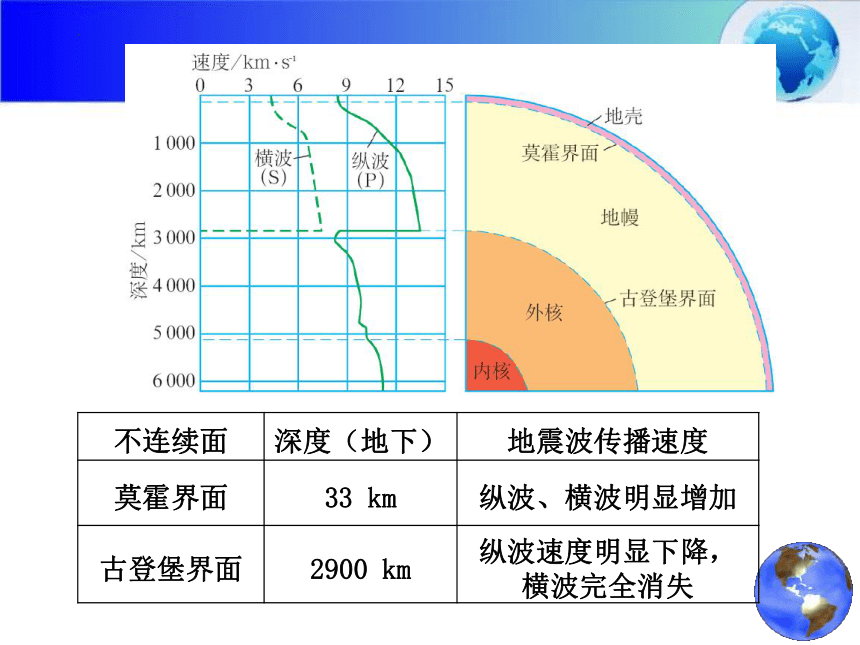

不连续面
深度（地下）
地震波传播速度
莫霍界面
33 km
纵波、横波明显增加
古登堡界面
2900 km
纵波速度明显下降，
横波完全消失
（二）地球内部圈层结构
地壳
鸡蛋内部结构
地壳
由岩石组成的坚硬外壳，厚薄不一，陆地厚，海洋薄，高处厚，低处薄。
地幔
分为上地幔、下地幔两层，为固态，上地幔上部存在软流层（熔融状态），岩浆的主要发源地。
地核
分为内核、外核两层，温度很高，压力和密度很大，外核物质组成是液态，内核是固态
下
地
幔
顶 部
上 部
下 部
外
核
900Km
2900Km
地壳
地幔
地核
内
核
软流层
33Km
5150Km
图2 地球的内部圈层结构
地壳和上地幔顶部（软流层以上），由坚硬的岩石组成的圈层叫做岩石圈。
A
B
C
D
E
岩石圈＝A+B
12
上
地
幔
第三节④昼夜长短和太阳高度角五带四季
二、地球的外部圈层结构
二 地球的外部圈层结构
1、地球外部主要圈层：大气圈、生物圈、水圈、岩石圈
2、地球外部圈层主要特点：相互联系、相互制约
二 地球的外部圈层结构
大气圈：由气体和悬浮物组成的复杂的系统，主要成分是氧和氮。
二 地球的外部圈层结构
水圈：由地球表层水体构成的连续但不规则的圈层，水圈处于不间断的循环运动之中。
二 地球的外部圈层结构
生物圈：包括大气圈的底部、水圈的全部和岩石圈的上部。是大气圈、水圈、岩石圈共同作用结果。
二 地球的外部圈层结构
内核
外核
地幔
地壳
横波
纵波
0
3
6
9
12
15
速度/km s-1
1000
2000
3000
4000
5000
6000
深度/km
莫霍界面
古登堡界面
6371
地面
地心
33
2900
5150
地壳：固态
地幔：熔融固态
外核：液态
内核：固态
地球的外部圈层
包括大气圈、水圈、生物圈等，这些圈层之间相互联系、相互制约，形成人类赖以生存和发展的自然环境
生物圈
水圈
大气圈
地表生物及其生存环境的总称
是大气圈、水圈、岩石圈相互渗透、相互影响的结果
由气体和悬浮物组成的复杂系统
主要成分为氮和氧
由地球表层水体构成的连续但不规则的圈层
B
大气圈
A
C
图中A、B、C所代表的圈层结构分
别是什么？
小试身手
二 地球的外部圈层结构
生物圈
水圈
岩石圈
第四节 地球的圈层结构
课堂小结
一、地震波及其传播
概念
类型及对比
波速变化
二、地球内部结构
内部结构
内部结构主要特点
三、地球外部结构
外部结构
外部结构主要特点
