(共39张PPT)
——用圆规和直尺作图
六年级上册—人教版—数学—第五单元
圆的认识(2)

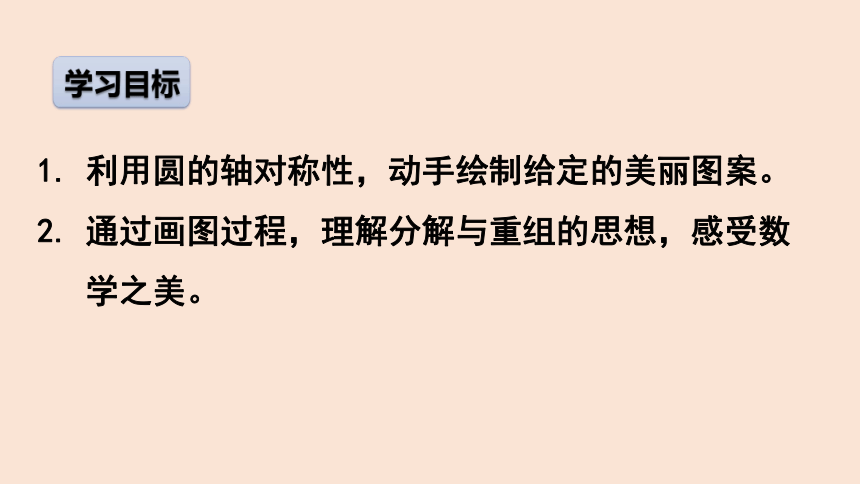

学习准备
利用圆的轴对称性,动手绘制给定的美丽图案。
通过画图过程,理解分解与重组的思想,感受数学之美。
学习目标
o
r

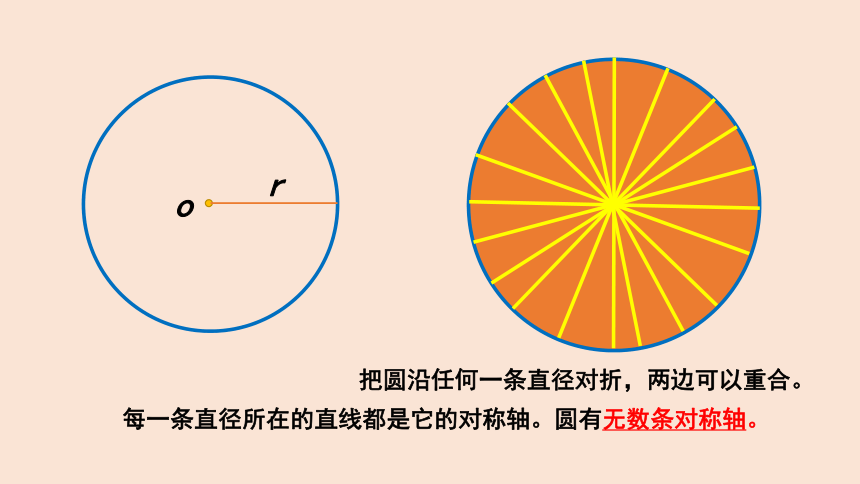

把圆沿任何一条直径对折,两边可以重合。
每一条直径所在的直线都是它的对称轴。圆有无数条对称轴。
观察分解图案
1.找到外边框(正方形)
2.找到内部的圆弧(半圆)
(正方形的边长=半圆的直径)
(定圆心和半径)
(已知)
请按下暂停键,3分钟后再继续学习。

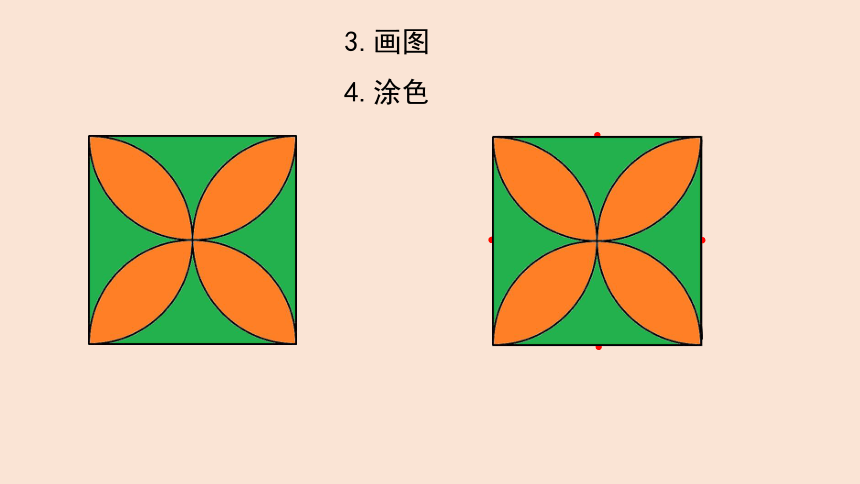

3.画图
4.涂色

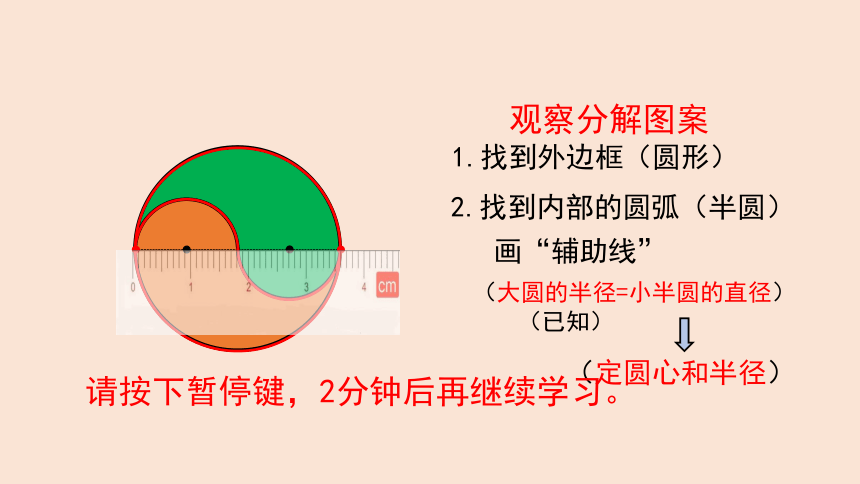

观察分解图案
1.找到外边框(圆形)
2.找到内部的圆弧(半圆)
(定圆心和半径)
(大圆的半径=小半圆的直径)
(已知)
画“辅助线”
请按下暂停键,2分钟后再继续学习。
3.画图
4.涂色

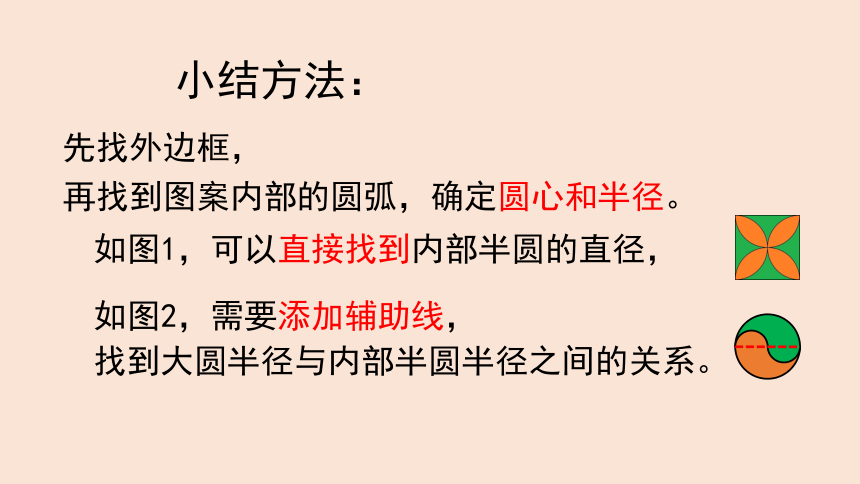

小结方法:
先找外边框,
再找到图案内部的圆弧,确定圆心和半径。
如图1,可以直接找到内部半圆的直径,
如图2,需要添加辅助线,
找到大圆半径与内部半圆半径之间的关系。
与大圆有4个交点

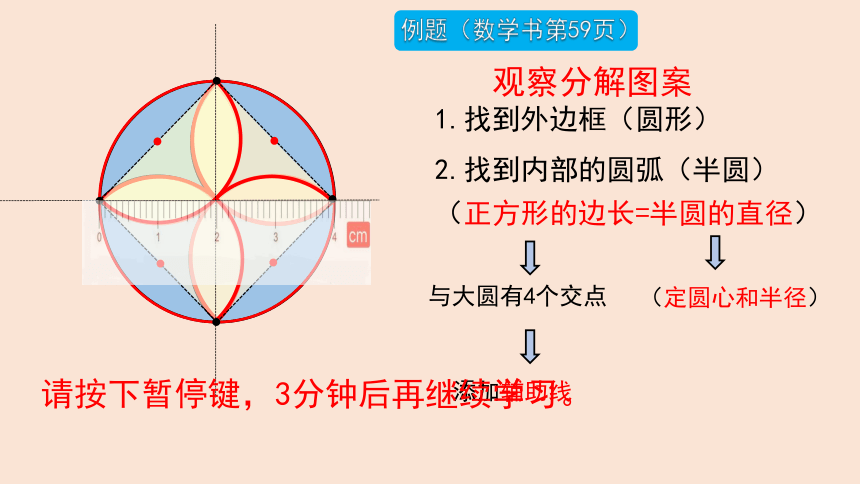

例题(数学书第59页)
观察分解图案
1.找到外边框(圆形)
2.找到内部的圆弧(半圆)
(正方形的边长=半圆的直径)
添加辅助线
(定圆心和半径)
请按下暂停键,3分钟后再继续学习。
例题(数学书第59页)
画图:
1.先画大圆(边框)
2.再画大圆的两条对称轴(辅助线)
3.定小半圆的圆心和半径
圆心在正方形边的中点,
半径是正方形边长的一半。
4.再画4个小半圆
5. 涂色
画图:
先画大圆(边框)
2.再画大圆的两条对称轴(辅助线)
定小半圆的圆心和半径
圆心在正方形边的中点,
半径是正方形边长的一半。
4. 再画4个小半圆
例题(数学书第59页)
5. 涂色
画图:
先画大圆(边框)
2.再画大圆的两条对称轴(辅助线)
定小半圆的圆心和半径
圆心在正方形边的中点,
半径是正方形边长的一半。
4. 再画4个小半圆
例题(数学书第59页)
5. 涂色
画图:
先画大圆(边框)
2.再画大圆的两条对称轴(辅助线)
定小半圆的圆心和半径
圆心在正方形边的中点,
半径是正方形边长的一半。
4. 再画4个小半圆
例题(数学书第59页)
先分解 ,再画图:
找到外边框(圆形)
找到内部的圆弧(半圆)
例题(数学书第59页)
② 定小半圆的圆心和半径
③ 画4个小半圆
④ 涂色

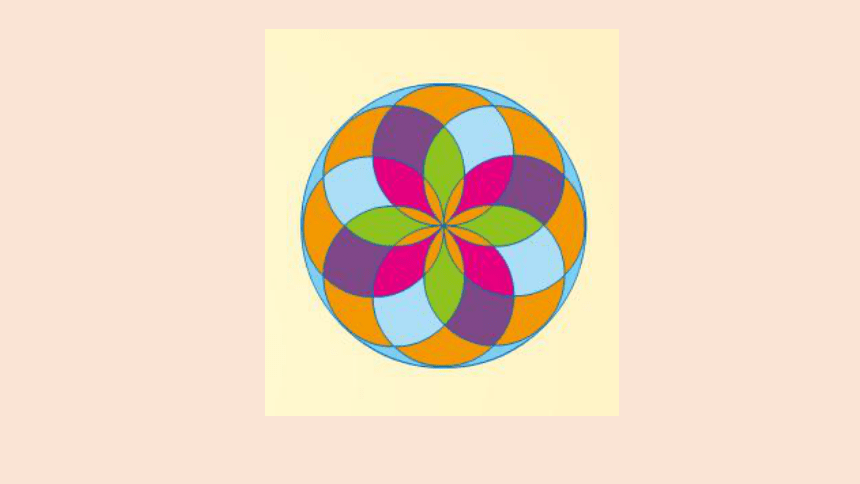

圆的神奇之美:
图片来自网络
圆的神奇之美:
图片来自网络
圆的神奇之美:
图片来自网络
圆的神奇之美:
图片来自网络
圆的神奇之美:
图片来自网络

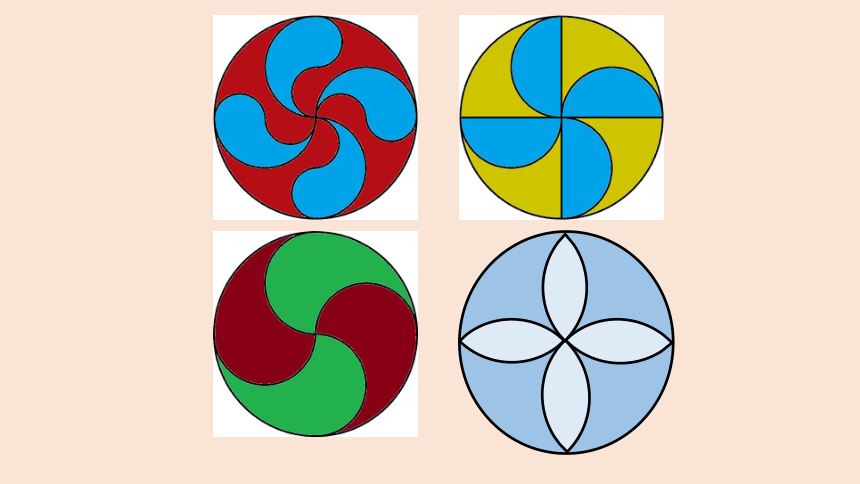

1.想一想: 如何添加辅助线,就能把下面两个图案清晰地分解?
分解后图1与图2在画法上有着怎样的联系与区别?
图1
图2
请选择一个图案,把它画出来。
巩固练习
请按下暂停键,2分钟后再继续学习。
图1
图2
巩固练习
重复画
分解
重组
图1
图2
巩固练习
2、
如图,大圆的直径是10米,小圆的半径是( )米。
巩固练习
10米
.
.
r
r
r
r
4r=10
2.5
r=2.5
(数学课本61页第6题)想一想,我们已经学过的平面图形有哪些是轴对称图形?哪些图形的对称轴只有一条?哪些不止一条?
巩固练习
(数学课本61页第6题)想一想,我们已经学过的平面图形有哪些是轴对称图形?哪些图形的对称轴只有一条?哪些不止一条?
巩固练习
不是轴对称图形
请按下暂停键,2分钟后再继续学习。
对称轴 图形
1条
2条
3条
4条
无数条
等腰三角形、等腰梯形、半圆形
长方形
等边三角形
正方形
圆
(数学课本61页第6题)
尺规作图最早起源于古希腊的几何学。仅仅只利用没有刻度的直尺和圆规作出来的图形,称为尺规作图;古希腊人利用打造光滑的树棍为尺,利用树杈作为规,就可以作出一般的几何图形。
历史上关于尺规作图的著名问题很多,例如“三等分角”、“化圆为方”和“高斯与尺规作正十七边形”等,而高斯也正是因为用尺规作出正十七边形,决心投身于数学研究。
关于尺规作图
利用圆规和直尺作图步骤:
先分解 ,再画图:
先画大圆(边框)
再画大圆的两条对称轴(辅助线)
定小半圆的圆心和半径
画4个小半圆
涂色
全课小结
1. 数学书第59页的练习题。
2. 利用尺规作图设计一个你喜欢的图形。
课后作业
六年级上册—人教版—数学—第五单元
圆的认识(2)
答疑
请你试着用圆规和直尺画一画下面的图形。
练习题(数学书第59页)
观察分解图案
1.找到外边框(圆形)
练习题(数学书第59页)
2.找到内部的圆弧(半圆)
(内部大半圆的直径=大圆的半径)
(定圆心和半径)
(已知)
(内部小半圆的直径=大圆半径的一半)
(定圆心和半径)
(已知)
动画展示:
练习题(数学书第59页)
视频来源于人教社教学多媒体资源
练习题(数学书第59页)
观察分解图案
1.找到外边框(圆形)
2.找到内部的圆弧(圆形)
(内部圆的直径=大圆的半径)
(定圆心和半径)
(已知)
动画展示:
视频来源于人教社教学多媒体资源
练习题(数学书第59页)
谢谢观看!
