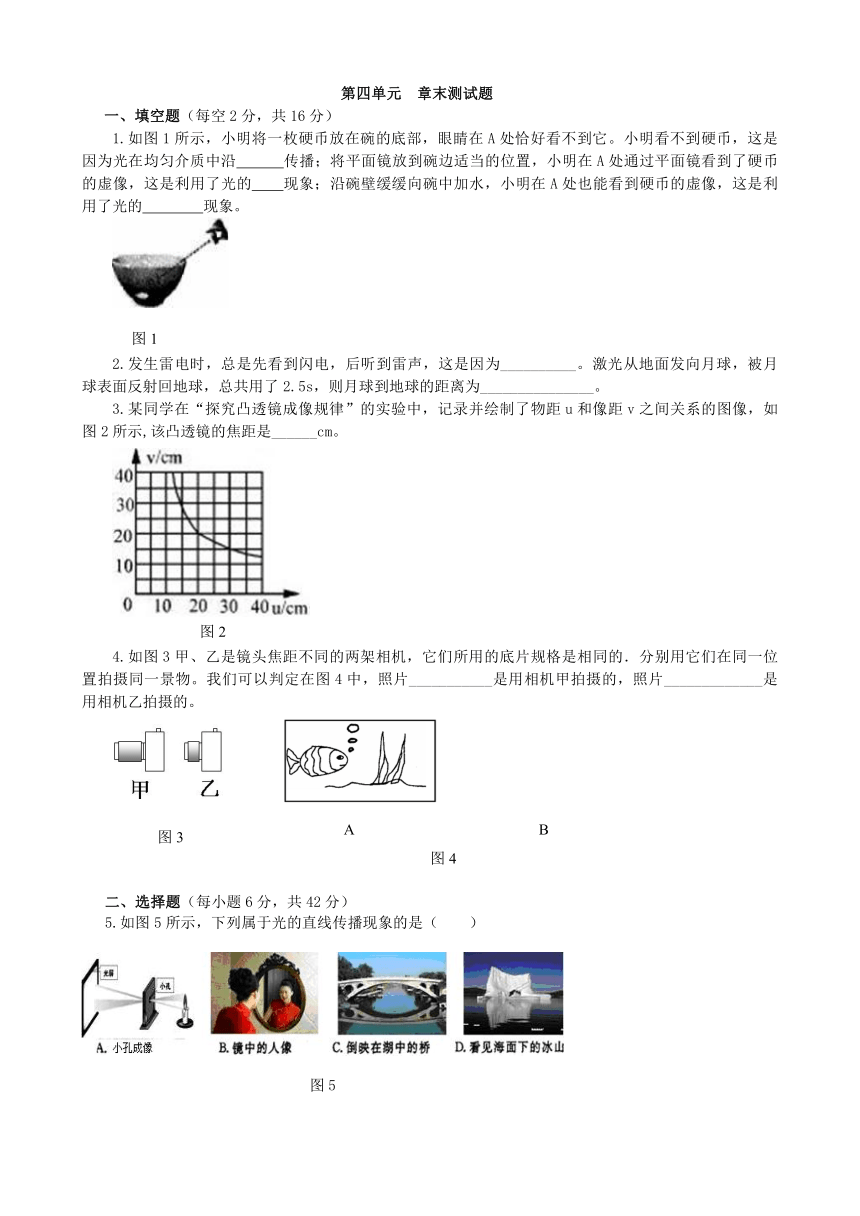

第四单元 章末测试题
一、填空题（每空2分，共16分）
1.如图1所示，小明将一枚硬币放在碗的底部，眼睛在A处恰好看不到它。小明看不到硬币，这是因为光在均匀介质中沿 传播；将平面镜放到碗边适当的位置，小明在A处通过平面镜看到了硬币的虚像，这是利用了光的 现象；沿碗壁缓缓向碗中加水，小明在A处也能看到硬币的虚像，这是利用了光的 现象。
2.发生雷电时，总是先看到闪电，后听到雷声，这是因为__________。激光从地面发向月球，被月球表面反射回地球，总共用了2.5s，则月球到地球的距离为_______________。
3.某同学在“探究凸透镜成像规律”的实验中，记录并绘制了物距u和像距v之间关系的图像，如图2所示,该凸透镜的焦距是______cm。
4.如图3甲、乙是镜头焦距不同的两架相机，它们所用的底片规格是相同的．分别用它们在同一位置拍摄同一景物。我们可以判定在图4中，照片___________是用相机甲拍摄的，照片_____________是用相机乙拍摄的。
二、选择题（每小题6分，共42分）
5.如图5所示，下列属于光的直线传播现象的是（ ）
图5

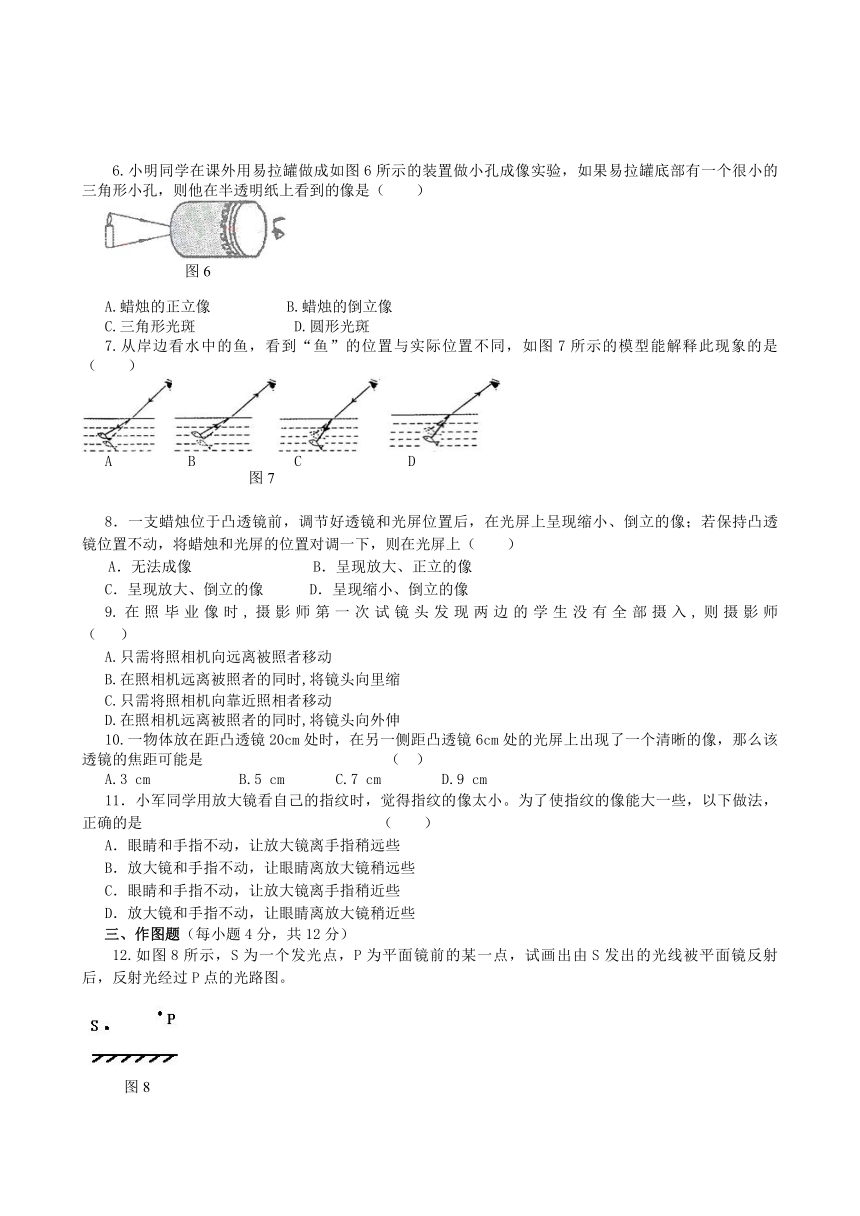

6.小明同学在课外用易拉罐做成如图6所示的装置做小孔成像实验，如果易拉罐底部有一个很小的三角形小孔，则他在半透明纸上看到的像是（ ）
A.蜡烛的正立像　　 　 B.蜡烛的倒立像　　　
C.三角形光斑　　　 　D.圆形光斑
7.从岸边看水中的鱼，看到“鱼”的位置与实际位置不同，如图7所示的模型能解释此现象的是 （　　）
A B C D
8．一支蜡烛位于凸透镜前，调节好透镜和光屏位置后，在光屏上呈现缩小、倒立的像；若保持凸透镜位置不动，将蜡烛和光屏的位置对调一下，则在光屏上（　　）
A．无法成像　　 B．呈现放大、正立的像
C．呈现放大、倒立的像 　　 D．呈现缩小、倒立的像
9.在照毕业像时,摄影师第一次试镜头发现两边的学生没有全部摄入,则摄影师 （ ）
A.只需将照相机向远离被照者移动
B.在照相机远离被照者的同时,将镜头向里缩
C.只需将照相机向靠近照相者移动
D.在照相机远离被照者的同时,将镜头向外伸
10.一物体放在距凸透镜20cm处时，在另一侧距凸透镜6cm处的光屏上出现了一个清晰的像，那么该透镜的焦距可能是 （ ）
A.3 cm B.5 cm C.7 cm D.9 cm
11．小军同学用放大镜看自己的指纹时，觉得指纹的像太小。为了使指纹的像能大一些，以下做法，正确的是 （ ）
A．眼睛和手指不动，让放大镜离手指稍远些
B．放大镜和手指不动，让眼睛离放大镜稍远些
C．眼睛和手指不动，让放大镜离手指稍近些
D．放大镜和手指不动，让眼睛离放大镜稍近些
三、作图题（每小题4分，共12分）
12.如图8所示，S为一个发光点，P为平面镜前的某一点，试画出由S发出的光线被平面镜反射后，反射光经过P点的光路图。
13.光从空气射向厚平板玻璃时，会发生两次折射，在图9中画出发生两次折射的大致方向。
14.请根据近视眼的成因和矫正方法，在如图10所示的方框内画出矫正所需的透镜并完成光路图。
四、实验探究题（共30分）
15. （12分）“探究平面镜成像特点”的实验如图11所示，在竖立的茶色玻璃板下方放置一把刻度尺，两支相同的蜡烛A和B分别竖立于玻璃板两侧，以蜡烛A为成像物体。
图11
（1）用茶色玻璃板代替平面镜，目的是： 。
（2）点燃蜡烛A，从A一侧观察蜡烛B，缓慢移动蜡烛B直到与蜡烛A的像 ，可以得知像与物大小相同；用刻度尺和笔将A、B所在的位置连接起来，发现像和物的连线与玻璃板 ，像和物到玻璃板的距离 。
（3）如果在蜡烛B的位置上放一光屏，无论怎样，在光屏上 （选填“能”或“不能”）承接到蜡烛A的像，说明平面镜所成的像是 像。
16.（18分）探究“凸透镜成像规律”的实验中：
（1）实验前，必须把凸透镜、蜡烛、光屏放在_______________上，并且____________
应放在其他两种器材之间，使烛焰、凸透镜、光屏的中心大致在_____________________。
（2）在探究凸透镜成像规律时，小捷用了9个红色的发光二极管按“F”字样镶嵌排列在白色的板上代替蜡烛作光源，实验装置如图12所示：
①为了确定凸透镜的焦距，小捷将凸透镜正对太阳光，再把光屏放在另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个 （选填“亮点”或“亮环”）为止，测得它与凸透镜中心的距离为10cm，确定出焦距f= （选填“5cm”或“10cm”）。
②凸透镜固定在光具座的零刻度线上，小捷将光源移至光具座30cm处后，再移动光屏，直到如图所示位置，光屏上会出现清晰 （选填
“放大”、“缩小”或“等大”）的实像；如果她将光源再远离凸透镜一些，这时光屏应向 （选填“左”或“右”）移动，以获得清晰的实像。
③如果将光源移至7cm处，凸透镜此时成的是放大的 （选填“虚像”或“实像”）。
（3）当光屏上得到一个清晰、缩小的实像时，说明蜡烛在凸透镜_______ ；若想得到一个清晰放大的实像，蜡烛应向_____ 方向移动，同时光屏应向____ 方向移动，像的大小逐渐_________。
（4）在探究凸透镜成像规律的实验中，如果无论光屏怎样移动，光屏都收不到像，原因可能是：
（1）____________________________________；
（2）__________________________________ 。
参考答案
一、填空题
1.直线 反射 折射
2.光速大于声速 3.75×108m
3.10
4. A B
二、选择题
5.A 6.B 7.D 8．C 9.B 10. B 11．A
三、作图题
12.如图1
13. 如图2
14. 如图3
四、实验探究题
15.（1） 便于确定像的位置 (2)重合 垂直 相等 （3）不能 虚
16.（1）同一直线（光具座） 凸透镜；同一高度
（2）①亮点 10cm ②缩小 左 ③虚像
（3）二倍焦距以外 靠近透镜 远离透镜 变大
（4）示例：①物体位于焦点上 ②物距小于焦距（合理即可）
