物理人教版（2019）必修第三册13.3电磁感应现象及应用（共27张ppt）

(共27张PPT)
电磁感应现象及应用

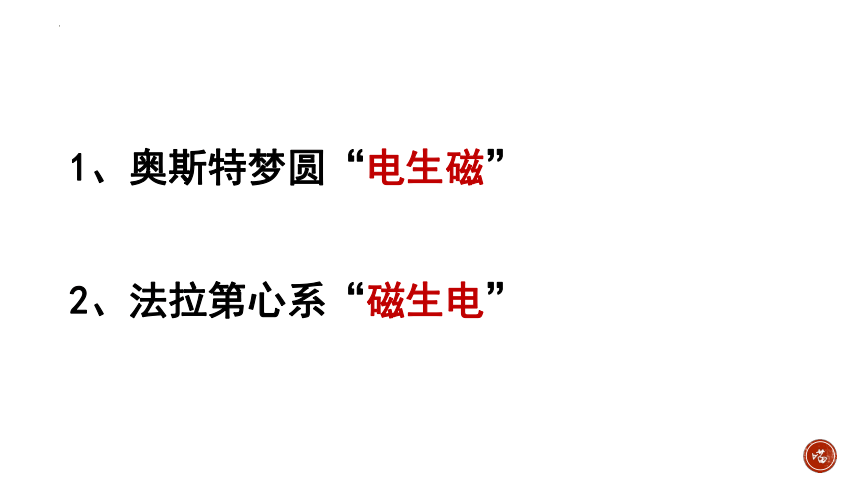

1、奥斯特梦圆“电生磁”
2、法拉第心系“磁生电”

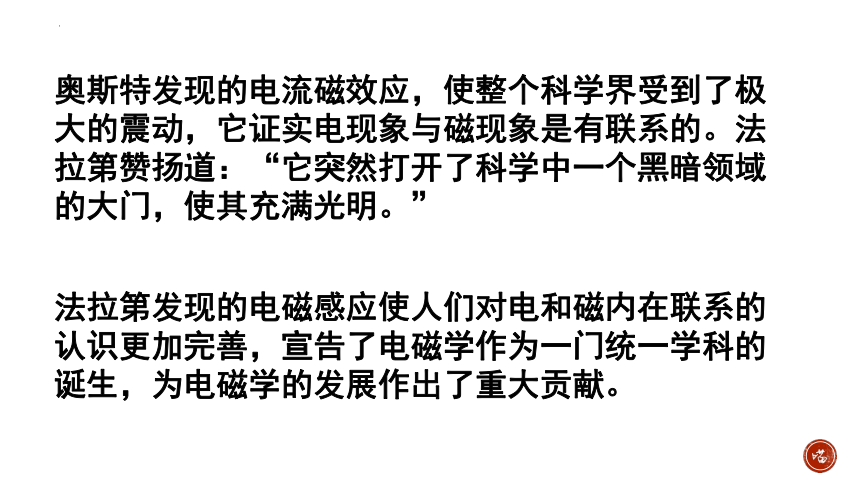

奥斯特发现的电流磁效应，使整个科学界受到了极大的震动，它证实电现象与磁现象是有联系的。法拉第赞扬道：“它突然打开了科学中一个黑暗领域的大门，使其充满光明。”
法拉第发现的电磁感应使人们对电和磁内在联系的认识更加完善，宣告了电磁学作为一门统一学科的诞生，为电磁学的发展作出了重大贡献。

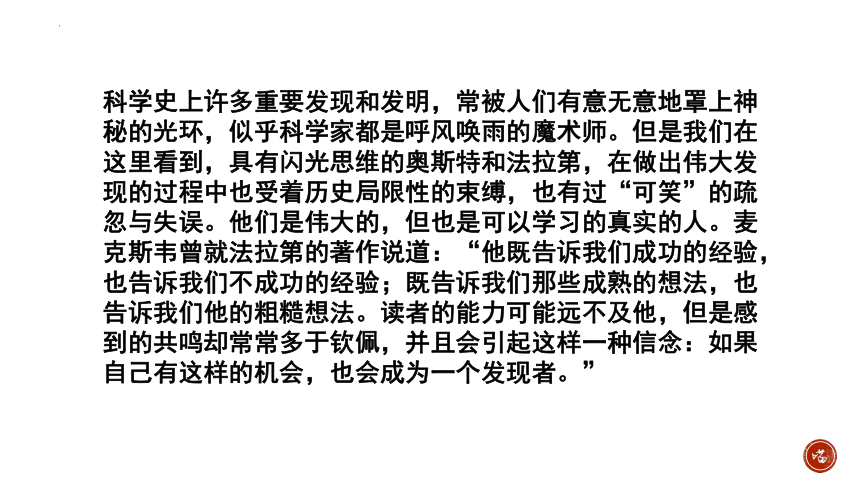

科学史上许多重要发现和发明，常被人们有意无意地罩上神秘的光环，似乎科学家都是呼风唤雨的魔术师。但是我们在这里看到，具有闪光思维的奥斯特和法拉第，在做出伟大发现的过程中也受着历史局限性的束缚，也有过“可笑”的疏忽与失误。他们是伟大的，但也是可以学习的真实的人。麦克斯韦曾就法拉第的著作说道：“他既告诉我们成功的经验，也告诉我们不成功的经验；既告诉我们那些成熟的想法，也告诉我们他的粗糙想法。读者的能力可能远不及他，但是感到的共鸣却常常多于钦佩，并且会引起这样一种信念：如果自己有这样的机会，也会成为一个发现者。”
探究电磁感应产生的条件
第四章 电磁感应

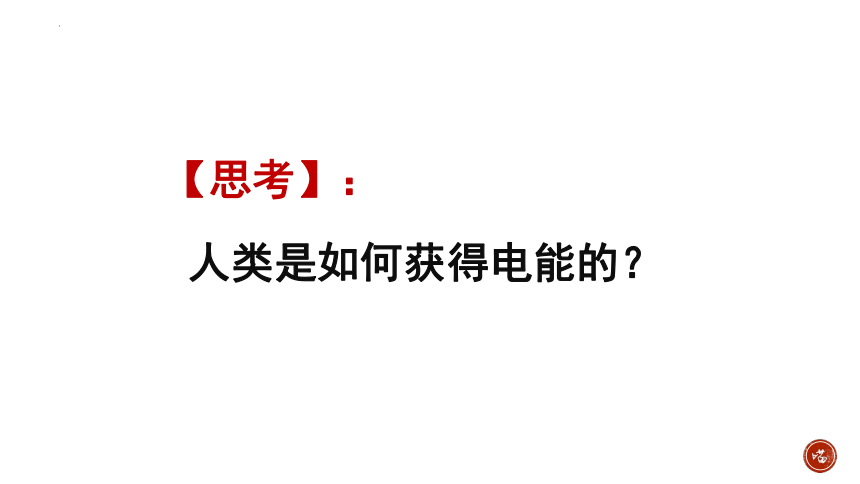

【思考】：
人类是如何获得电能的？

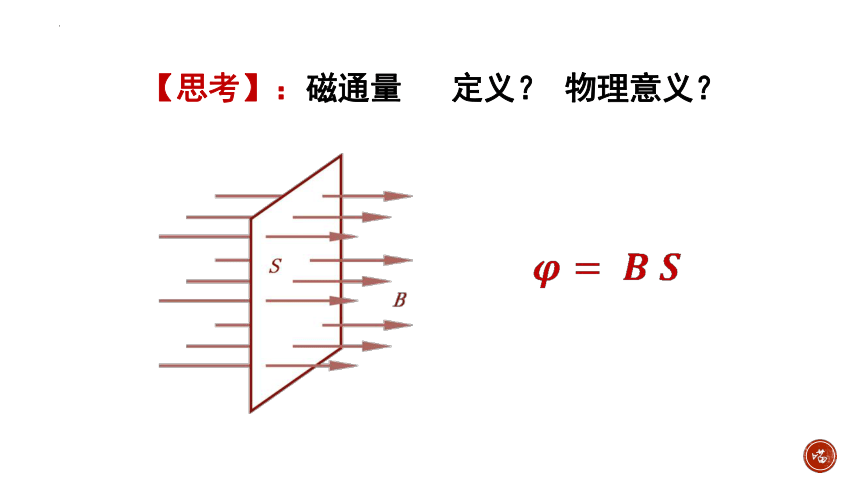

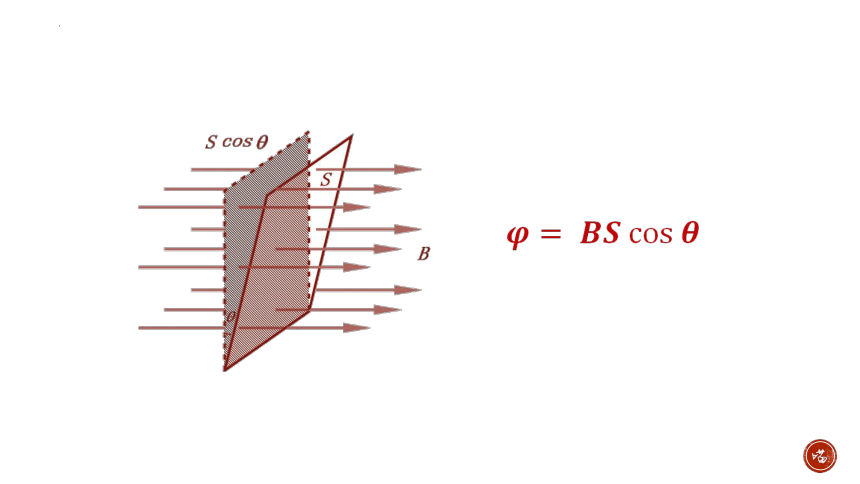

【思考】：磁通量 定义？ 物理意义？

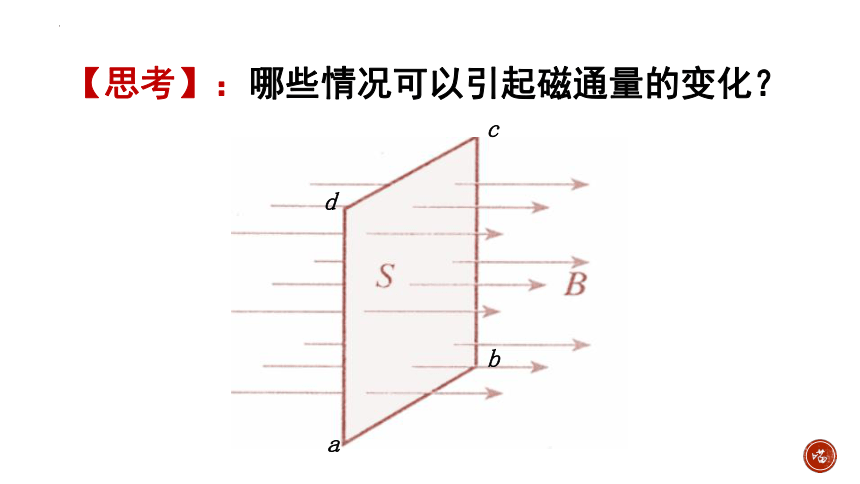

【思考】：哪些情况可以引起磁通量的变化？
a
b
d
c
二、探究电磁感应的产生条件
【实验现象】
【实验条件】
初中研究的结论：
闭合电路的部分导体切割磁感线时，
有感应电流产生。
二、探究电磁感应的产生条件
【结论】：
只有磁铁相对线圈运动时，有电流产生。磁铁相对线圈静止时，没有电流产生。
【思考】：
通过以上几个产生感应电流的实验，
我们能否寻找它们之间的共同之处，
并从本质上概括出产生感应电流的条件？
分析论证
分析论证
分析论证
【结论】：
只要穿过闭合电路的磁通量变化，闭合电路中就有感应电流产生。
1、利用磁场产生电流的现象叫电磁感应，产生的电流
叫感应电流。
2、结论：无论用什么方法，只要使闭合电路的磁通量
发生变化，闭合电流中就会有感应电流产生
3、产生感应电流的条件：
（1）电路闭合
（2）磁通量发生变化
【例】关于感应电流,下列说法中正确的是( )
A．只要闭合电路内有磁通量,闭合电路中就有感应
电流产生
B．穿过螺线管的磁通量发生变化时,螺线管内部就
一定有感应电流产生
C．线框不闭合时,即使穿过线圈的磁通量发生变化,
线圈中也没有感应电流
D．只要电路的一部分作切割磁感线运动,电路中就
一定有感应电流
C
【例】如图 所示,一闭合金属环从上而下通过通电的长直螺线管,b为螺线管的中点,金属环通过a、b、c处时,能产生感应电流的是__________.
ac
【例】如图所示，用导线做成的圆形回路与一直导线构成几种位置组合，哪几种组合中，切断直导线中电流时，闭合回路中会有感应电流产生？
【例】如图所示,一有限范围的匀强磁场,宽为d.一个边长为l正方形导线框以速度v匀速地通过磁场区.若d>l,则在线框中不产生感应电流的时间就等于__________
【例】如图所示,竖直放置的长直导线通以恒定电流,有一矩形线框与导线在同一平面,在下列情况中线圈产生感应电流的是( )
A.导线中电流强度变大
B.线框向右平动
C.线框向下平动
D.线框以ab边为轴转动
ABD
