人教版九年级物理全一册15.5串、并联电路中电流的规律同步练习（word版有答案）

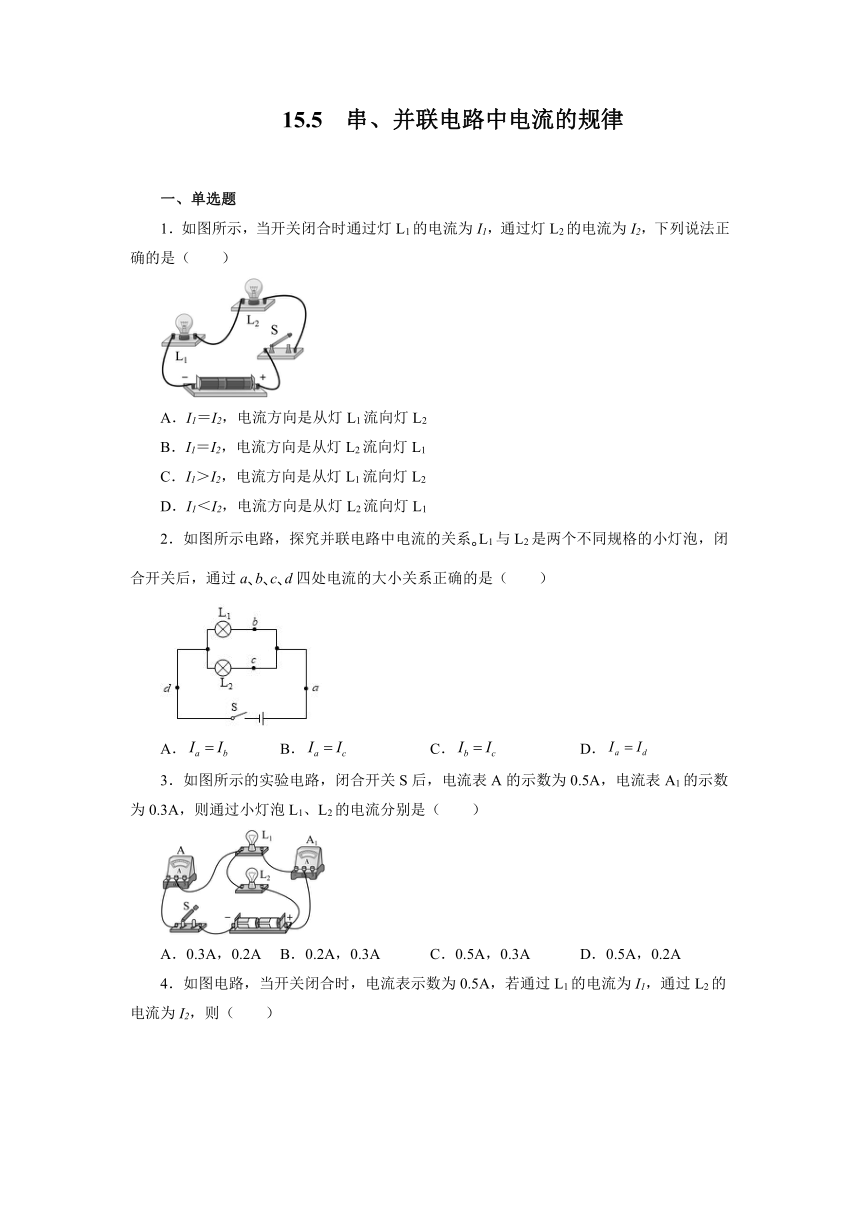

15.5 串、并联电路中电流的规律
一、单选题
1．如图所示，当开关闭合时通过灯L1的电流为I1，通过灯L2的电流为I2，下列说法正确的是（　　）
A．I1＝I2，电流方向是从灯L1流向灯L2
B．I1＝I2，电流方向是从灯L2流向灯L1
C．I1＞I2，电流方向是从灯L1流向灯L2
D．I1＜I2，电流方向是从灯L2流向灯L1
2．如图所示电路，探究并联电路中电流的关系 L1与L2是两个不同规格的小灯泡，闭合开关后，通过a b c d四处电流的大小关系正确的是（　　）
A． B． C． D．
3．如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，则通过小灯泡L1、L2的电流分别是（　　）
A．0.3A，0.2A B．0.2A，0.3A C．0.5A，0.3A D．0.5A，0.2A

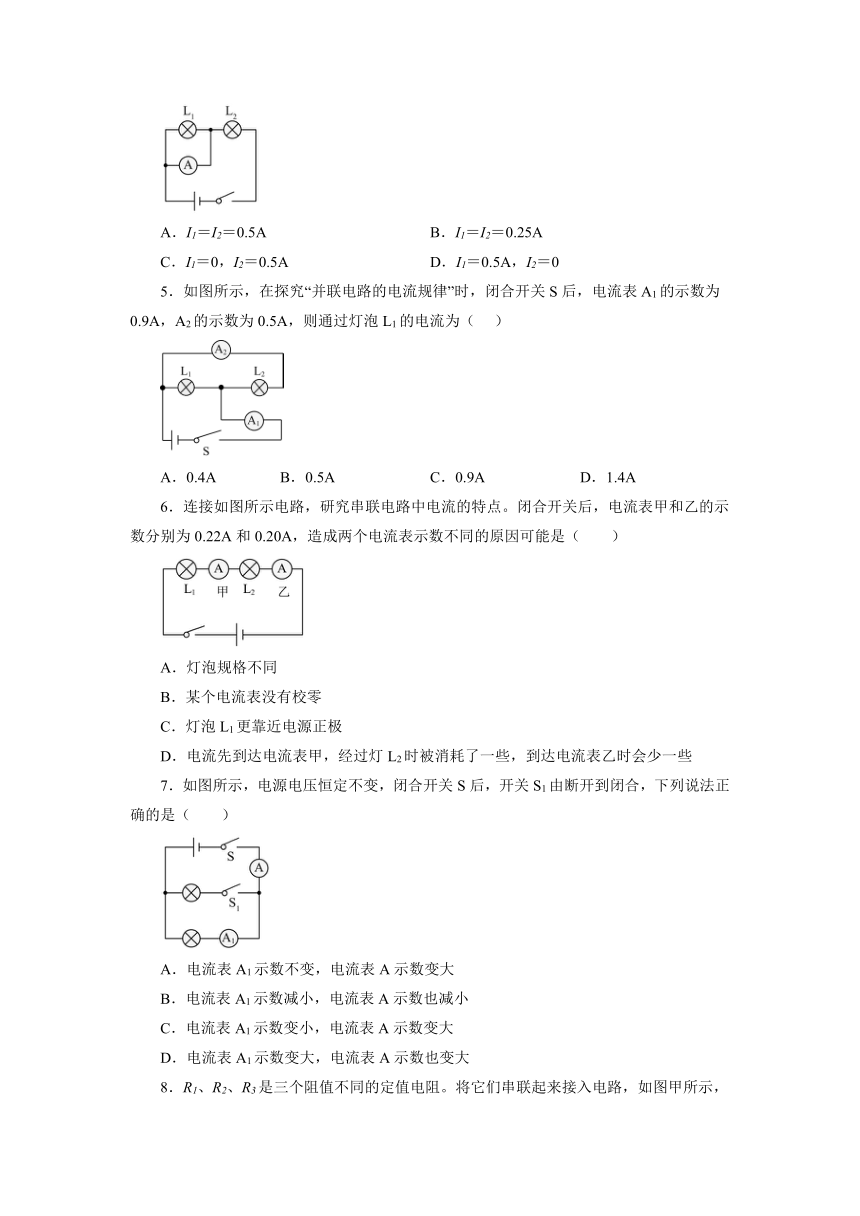

4．如图电路，当开关闭合时，电流表示数为0.5A，若通过L1的电流为I1，通过L2的电流为I2，则（　　）
A．I1＝I2＝0.5A B．I1＝I2＝0.25A
C．I1＝0，I2＝0.5A D．I1＝0.5A，I2＝0
5．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数为0.9A，A2的示数为0.5A，则通过灯泡L1的电流为（ ）
A．0.4A B．0.5A C．0.9A D．1.4A
6．连接如图所示电路，研究串联电路中电流的特点。闭合开关后，电流表甲和乙的示数分别为0.22A和0.20A，造成两个电流表示数不同的原因可能是（　　）
A．灯泡规格不同
B．某个电流表没有校零
C．灯泡L1更靠近电源正极
D．电流先到达电流表甲，经过灯L2时被消耗了一些，到达电流表乙时会少一些
7．如图所示，电源电压恒定不变，闭合开关S后，开关S1由断开到闭合，下列说法正确的是（　　）
A．电流表A1示数不变，电流表A示数变大
B．电流表A1示数减小，电流表A示数也减小
C．电流表A1示数变小，电流表A示数变大
D．电流表A1示数变大，电流表A示数也变大
8．R1、R2、R3是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1>U2>U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为
A．I1>I2>I3 B．I3> I2> I1 C．I1= I2= I3 D．I2> I1> I3
二、填空题
9．我们的教室里装了很多电灯、电扇和插座，它们之间是 _____联接入电路中的；教室里同时工作的用电器增多时，干路中的电流 _____（选填“增大”、“减小”或“不变”）。
10．如图所示在探究电路中电流特点的实验时，灯泡L1与L2的连接方式是________联，闭合开关后，用电流表测出A处的电流IA再用同样的方法测出B处的电流IB，则IA________IB（选填“>”“<”或“=”）。为了更准确的得出实验结论，实验中应选用规格________的灯泡L1与L2（选填“相同”或“不同”）。
11．在家庭电路中电灯与电视机的连接方式是______；一种节日彩灯上串联着50只小灯泡，如果电源插头处的电流为100mA，那么通过每只小灯泡的电流是______A。
12．如图所示，闭合开关，电流表A1的示数为0.6A，电流表A2的示数为0.2A，则通过灯泡L1的电流为______A；若用电流表单独测灯泡L1中的电流，应选用______（选填“0~0.6A”或“0~3A”）量程。
13．在如图甲所示的电路中，电灯的连接方式是______。闭合开关S后，两个灯泡都能发光，电流表A1和A2的指针均在图乙所示的位置，则通过灯泡L1的电流是______A，通过灯泡L2的电流是______A。
14．在如图所示电路中，电流表A3的示数是2A，A3、A2电流表的指针偏转角度相同，将灯泡L1、L2交换位置连接后，发现三台电流表示数不发生变化，则流过灯L1泡的电流为______A，流过灯泡L2的电流为______A，流过灯泡L3的电流为______A。电流表A1应选量程为______A，电流表A2应选量程为______A，电流表A3应选量程为______A。
三、实验题
15．如图所示，是探究串联电路电流特点的实物电路
实验次数 A点电流IA B点电流IB C点电流IC
1 0.3A 0.3A 0.3A
2 0.2A 0.2A 0.2A
（1）依次断开图中A、B、C各点，将________表与灯泡L1、L2________联接入电路，读取电流表的示数。
（2）更换小灯泡，再次测量A、B、C各点的________；拆接电路时，开关S应处于________状态。
（3）实验后断开开关，________；收集到的表中数据表明，串联电路的电流特点是________。
16．为了“探究并联电路中电流的特点”，小明设计了如图甲所示的电路进行实验。
（1）在连接电路的过程中，开关应该______，目的是______；
（2）先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是灯L1______（填“断路”或“短路”）；
（3）排除故障后，他测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中乙、丙、丁所示，可读出I1=______，I2=______，I=______。根据测量结果，在误差允许范围内，你认为并联电路中干路电流和各支路电流的关系是：______。（写出关系式即可）
四、计算题
17．如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
（1）电流表A2和A3的示数；
（2）当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7A和0.3A，电流表A1的示数。
参考答案
1．B
2．D
3．A
4．C
5．A
6．B
7．A
8．B
9．并 增大
10．串 = 不同
11．并联 0.1
12．0.4 0~0.6A
13．并联 0.3 1.2
14．0.4 0.4 1.2 0~3 0~0.6 0~3
15．电流 串 电流 断开 改变灯泡规格或改变电池个数进行多次实验，得出普遍性的结论 各处的电流都相等
16．断开 保护电路 断路 0.5A 0.52A 1A I=I1+I2
17．（1）0.1A，0A；（2）0.4A
