第一节：电压

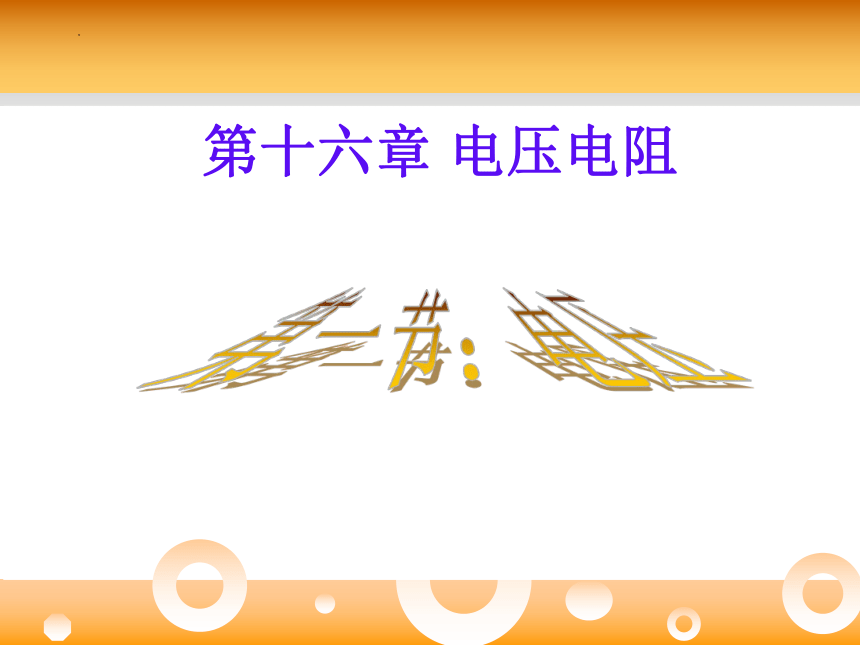

第十六章 电压电阻
想想做做

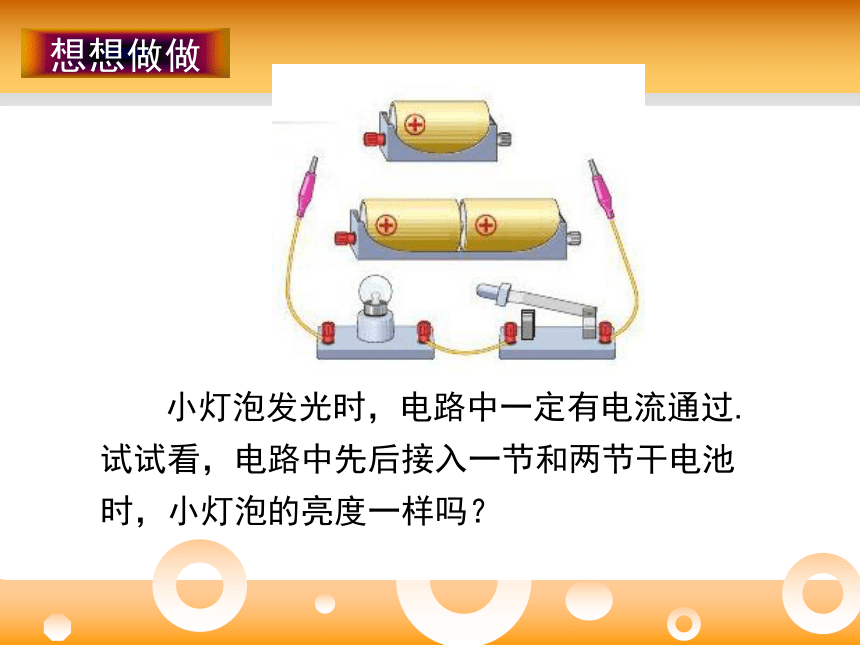

小灯泡发光时，电路中一定有电流通过.试试看，电路中先后接入一节和两节干电池时，小灯泡的亮度一样吗？
你看到的现象对我们有什么启示？

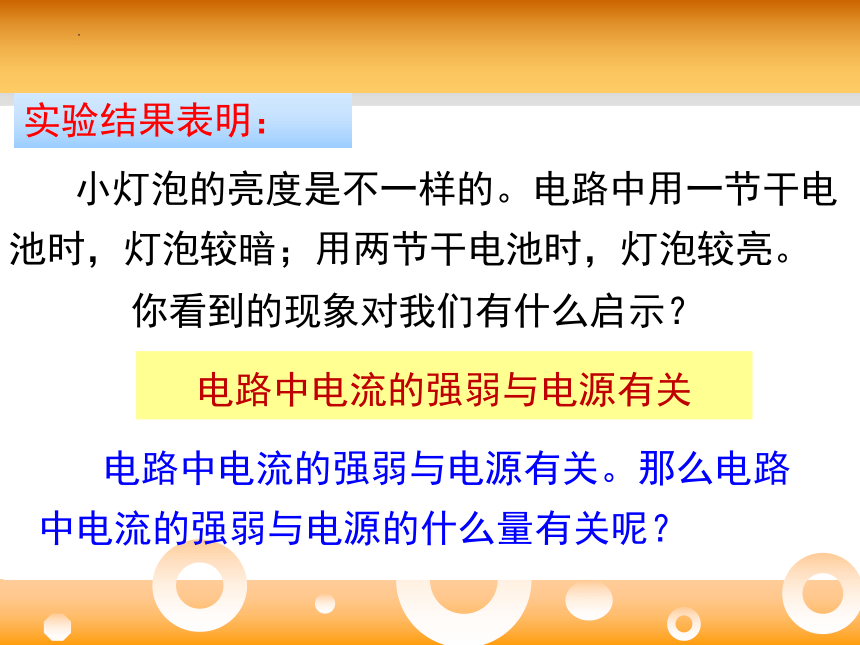

小灯泡的亮度是不一样的。电路中用一节干电池时，灯泡较暗；用两节干电池时，灯泡较亮。
实验结果表明：
电路中电流的强弱与电源有关
电路中电流的强弱与电源有关。那么电路中电流的强弱与电源的什么量有关呢？

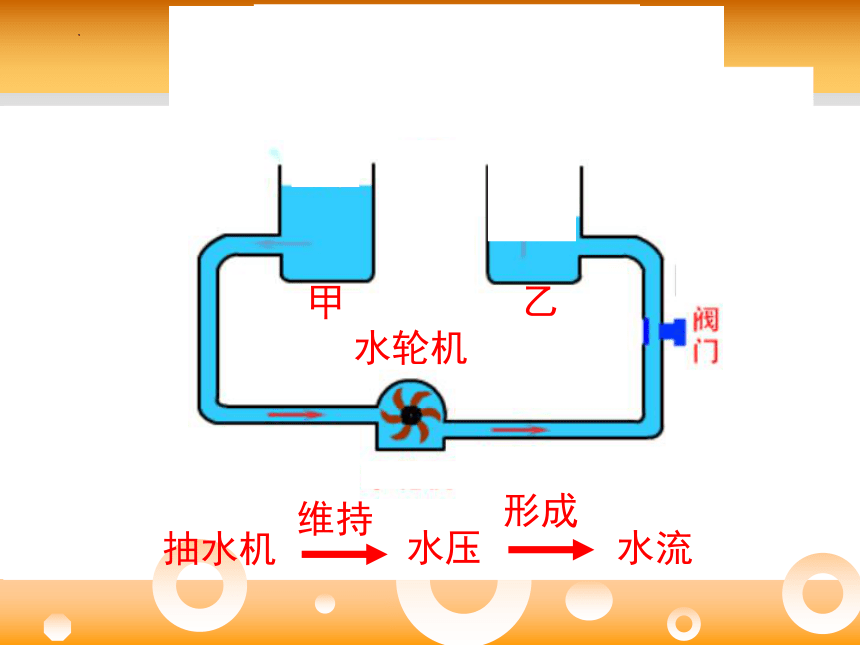

水轮机
甲
乙
水压 水流
抽水机
形成
维持

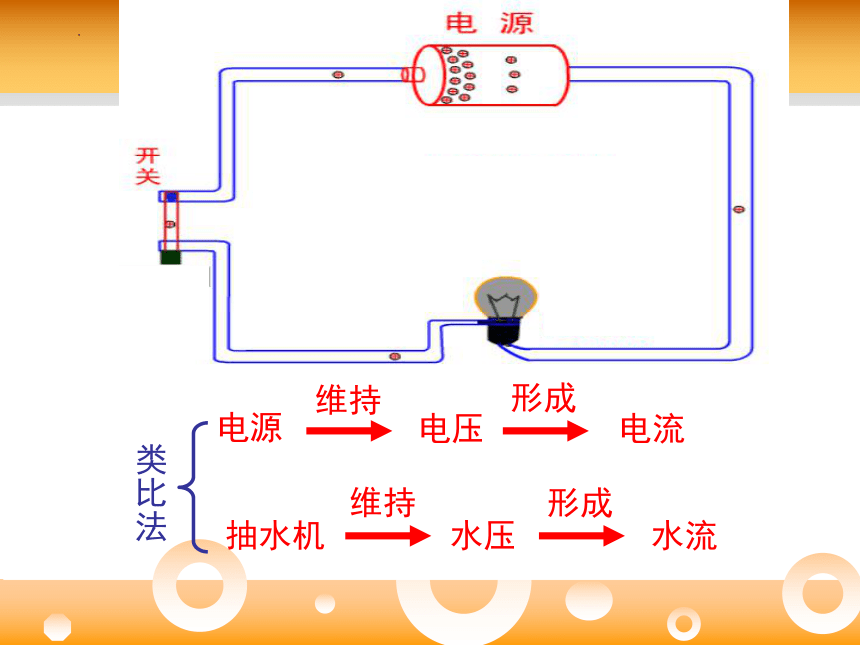

类比法
电压 电流
电源
形成
维持
水压 水流
抽水机
形成
维持
一、 电压

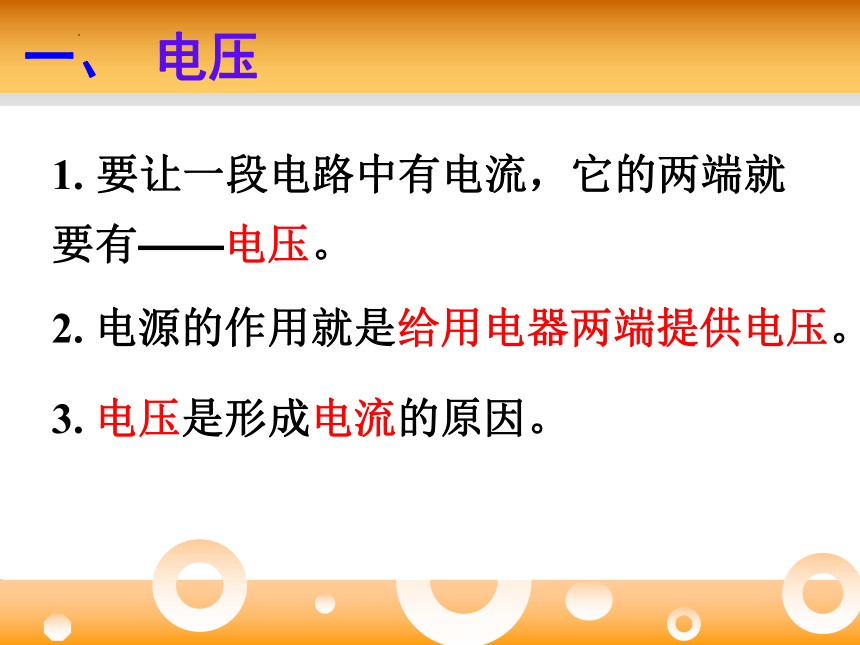

1. 要让一段电路中有电流，它的两端就要有——电压。
2. 电源的作用就是给用电器两端提供电压。
3. 电压是形成电流的原因。
4. 电压的符号及单位：

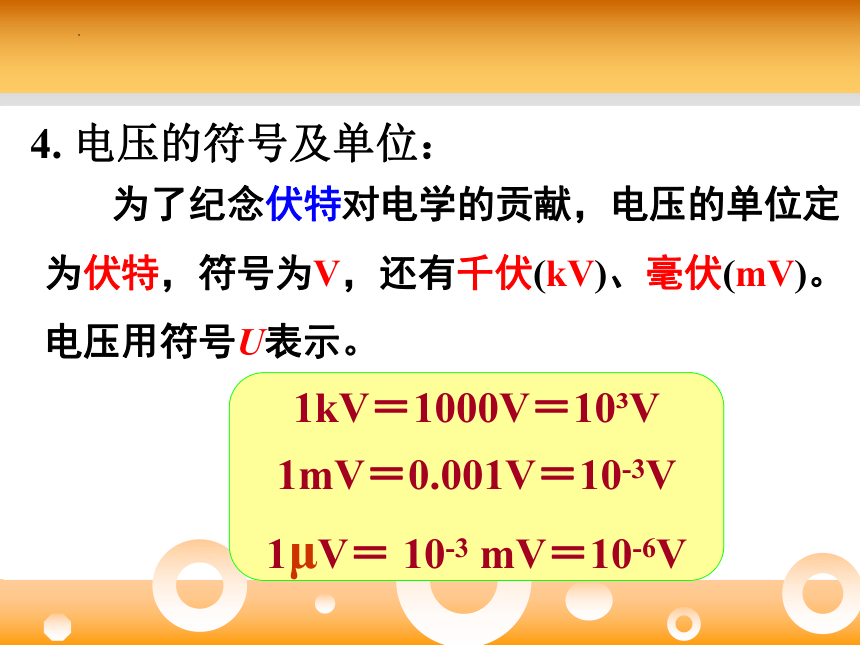

为了纪念伏特对电学的贡献，电压的单位定为伏特，符号为V，还有千伏(kV)、毫伏(mV)。电压用符号U表示。
1kV＝1000V＝10 V
1mV＝0.001V＝10-3V
1μV＝ 10-3 mV＝10-6V
电源之父：伏特

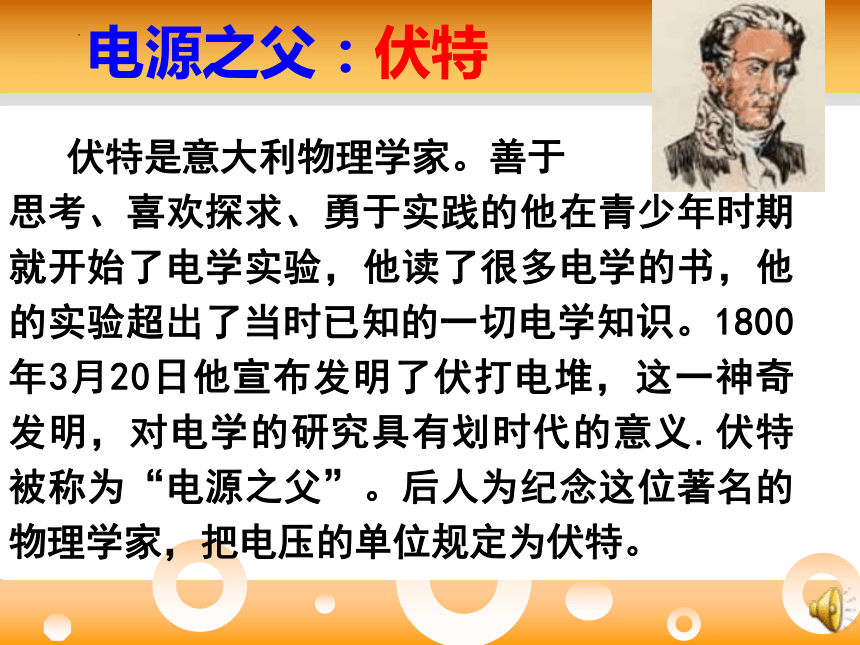

伏特是意大利物理学家。善于
思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。

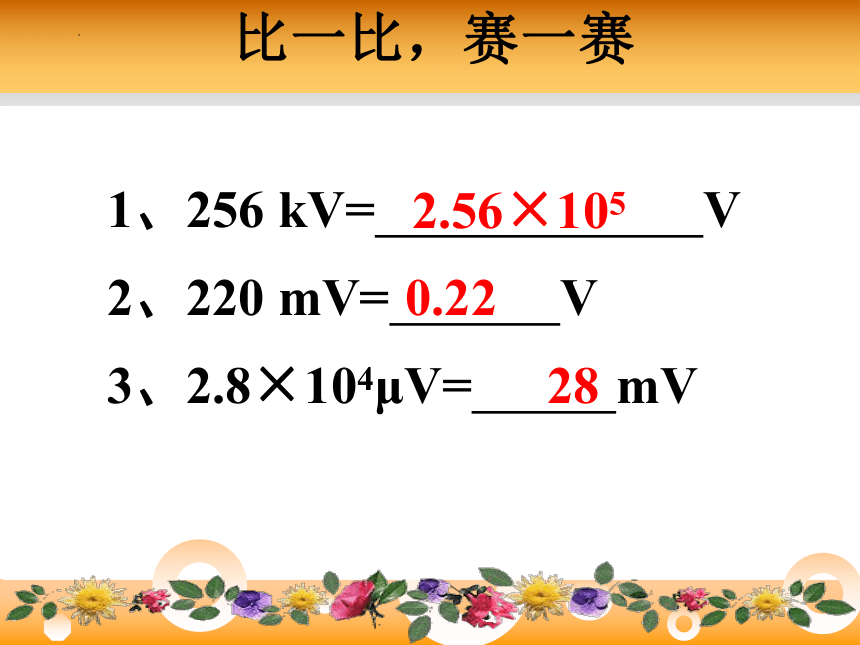

比一比，赛一赛
1、256 kV= V
2、220 mV= V
3、2.8×104μV= mV
2.56×105
0.22
28

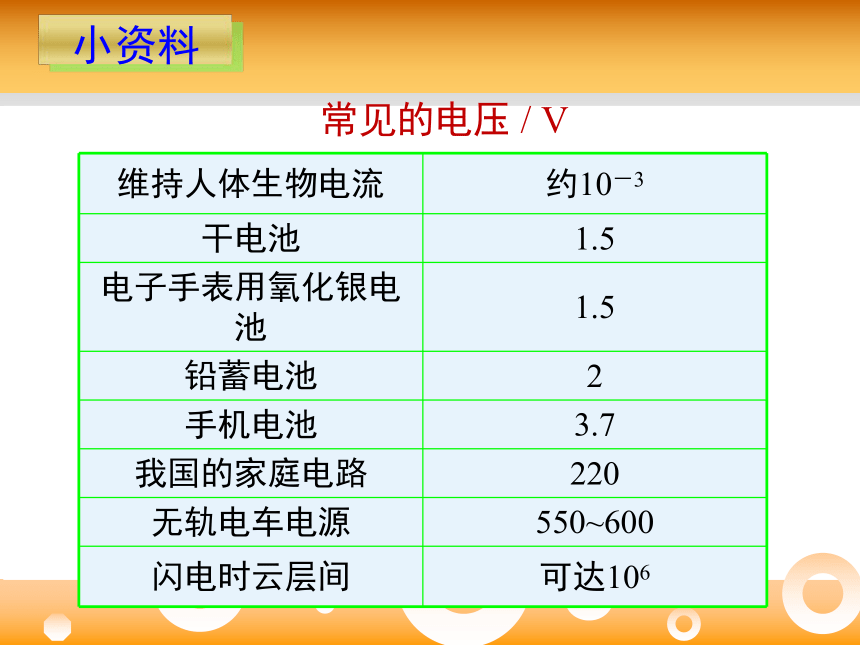

小资料
常见的电压 / V
维持人体生物电流 约10－3
干电池 1.5
电子手表用氧化银电池 1.5
铅蓄电池 2
手机电池 3.7
我国的家庭电路 220
无轨电车电源 550~600
闪电时云层间 可达106
1. 一节干电池：1.5 V
2. 一个蓄电池：2 V
3. 家庭电路：220 V
4. 对人体的安全电压：一般不高于36 V
几种常见的电压值：
电鳐的模样很怪,扁平身子, 头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的, 能产生200伏特以上的电压。
人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。
二、电压的测量
V
2、电路符号：
1、电压表：
用来测量电压高低的仪器。
观察与实验：观察电压表
1、电压表的主要标志是什么？
2、电压表有几个接线柱？接线柱上标着的符号或数字表示什么意思？
3、电压表有几个量程？对应不同量程刻度盘上的分度值分别是多少？
V
3
15
3
2
1
0
0
5
10
15
V
3
15
3
2
1
0
0
5
10
15
同一刻度线，大量程读数是小量程的5倍
某次测量中用0~15V量程测某电器两端的电压，但该同学却按 0~3V的量程读数，为1.5V，测得实际电压为？
7.5V
试一试
实验 练习使用电压表
第一，电压表应该跟被测用电器串联还是并联？
第二，电压表标有“－”号的接线柱应该连接在什么位置？另一个接线柱应该连接在什么位置？
电压表应该与被测用电器并联。
“－” 接线柱靠近电源的负极那端，“3”或“15”接线柱靠近电源的正极那端。　　
若指针未指在零刻度线处，先要校零
1. 电压表的连接
　　 电压不超过3 V时，使用标有“ 3”字样的接线柱；电压超过3 V但低于15V时，使用标有“ 15”字样的接线柱。
第三，什么情况下使用标有“ 3”字样的接线柱，什么情况下使用标有“ 15”字样的接线柱？在预先不知道被测电压的大小时，为了保护电压表，应先选用大量程，还是小量程？
在预先不知道被测电压的大小时，为了保护
电压表，应先选用大量程，并用开关试触。
第一步：明确量程；
第二步：确定分度值；
第三步：观察指针位置。
2. 电压表的读数
如图，先将电压表接在小灯泡两端，接通电路，读取的数据是 V ；再将电压表接在电源两端，接通电路，读取的数据是 V。
电压表两次读数是否相同？
3. 用电压表测量电压
　　实验结果表明，电压表两次的示数是相等的，即在只有一个用电器的电路中，用电器两端的电压与电源电压相等。
如图 16.1-6，电压表已与被测电阻并联。如果要把这三个串联着的电阻与电源连接，哪端应该接电源的正极 哪端应该接电源的负极 请在图上标出电流
的方向。
图16.1-6
接电源正极
接电源负极
　　1．电源给用电器两端提供电压。电压通常用字母U表示，单位是伏特，符号是V。
　　2．电压表与被测用电器并联；正、负接线柱的接法要正确（电流从正接线柱流入，从负接线柱流出）；被测电压不能超过电压表的最大测量值。
课堂小结
1、电压的作用是使______定向移动形成______的原因。
2、一节干电池的电压是______V；家庭电路的电压是______V；不高于______V的电压是安全的。
3、完成下列单位换算：
①5000V=______kV=_________mV。
②22kV=___________V=___________mV。
③380μV=_____________V=____________ kV
电荷
电流
1.5
220
36
5
5×106
2.2×104
2.2×107
3.8×10-4
3.8×10-7
随堂练习
4、测量电压使用 ，必须把它______接在要测量的那部分电路两端，使用时必须把电压表的“+”接线柱跟靠近电源______极端，还要注意所测的电压不得超过它的______。
电压表
并联
正
量程
5. 如图所示的电压表，若选 0~3V 的量程，读数为＿＿V；若选 0~15V 的量程，读数为＿＿V.
2.6
13
1. 在图16.1-7中，请用笔画线表示导线来连接实物图，使小灯泡能够发光并且电压表能够测出灯泡两端的电压（估计在2～3 V之间)。
图16.1-7
2. 在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。试着用电压表测量这个自制电池的电压，其现象如图16.1-8所示。这个电池的电压是多少？哪个金属片是电池的正极？
这个电池的电压是0.4V。
铜片是电池的正极。
图16.1-8 哪个金属片是电池正极？
3. 图16.1-9中，三个电压表的示数各是多少？
图16.1-9
甲
乙
丙
2V
12.5V
1V
4. 图16.1-10是一位同学所连的电路，他要测量小灯泡L2两端的电压。图中有一根导线接错了。
（1）请你找出这根接错的导线，在这根导线上打“×”（表示不要），并用笔重新画一根正确连接的导线。
（2）画出正确接线的电路图。
×
图16.1-10
V
L1
L2
