变阻器
思考问题（1）
台灯和收音机是采用什么方法使其亮度和音量发生变化的？
改变电池的节数可以改变灯泡的亮度，但亮度不能连续调，该怎么办？
要使灯泡的亮度连续可调，请你利用你身边的器材来试试看，能否做到最简便呢？

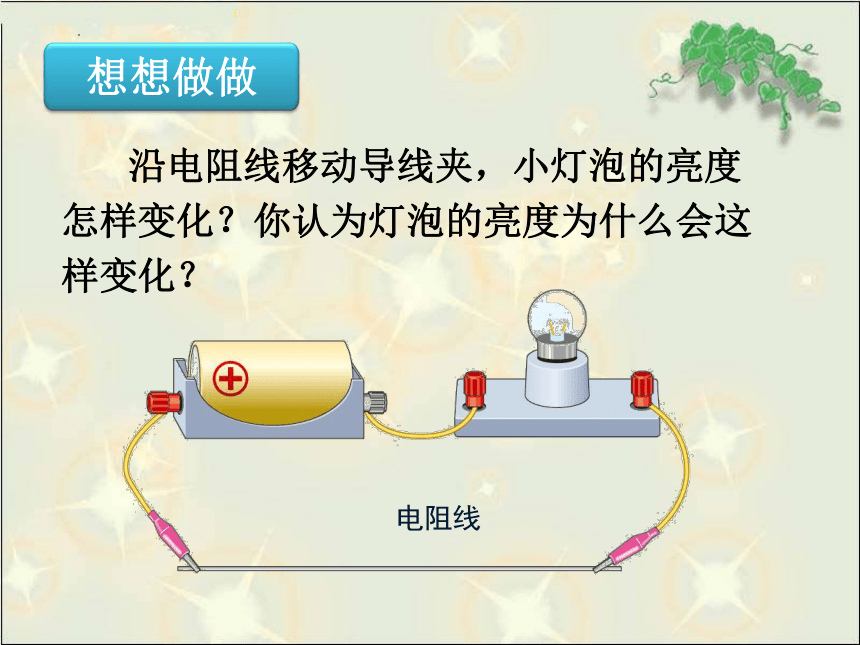

想想做做
沿电阻线移动导线夹，小灯泡的亮度怎样变化？你认为灯泡的亮度为什么会这样变化？
电阻线

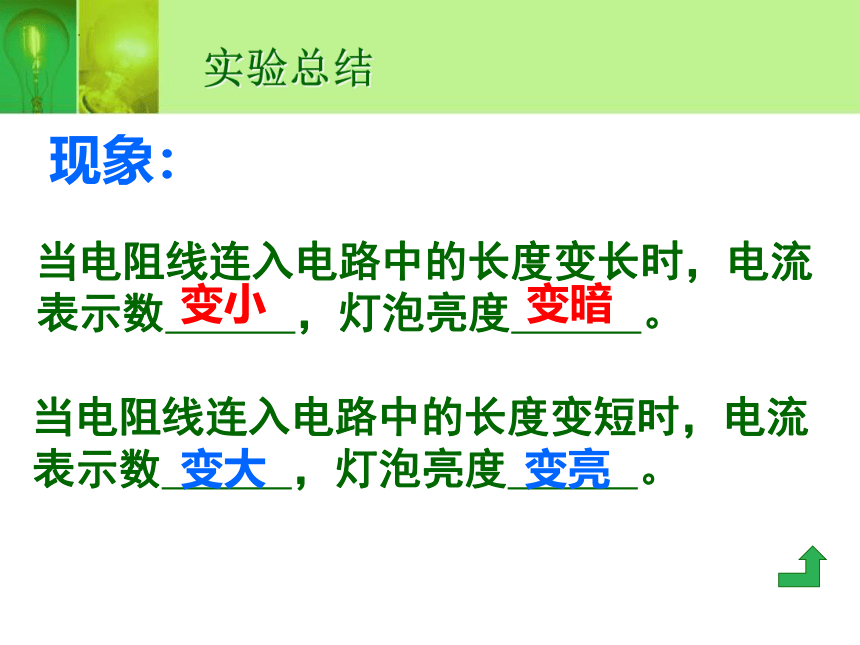

实验总结
当电阻线连入电路中的长度变长时，电流表示数 ，灯泡亮度 。
现象：
变小
当电阻线连入电路中的长度变短时，电流表示数 ，灯泡亮度 。
变大
变亮
变暗
思考问题（2）
这个实验中，引起电流变化的原因是什么？
用金属线来改变接入电路中的电阻有怎样的缺点呢？
电阻线
唉，太麻烦了
可调温电熨斗
音量
可调台灯
滑动变阻器

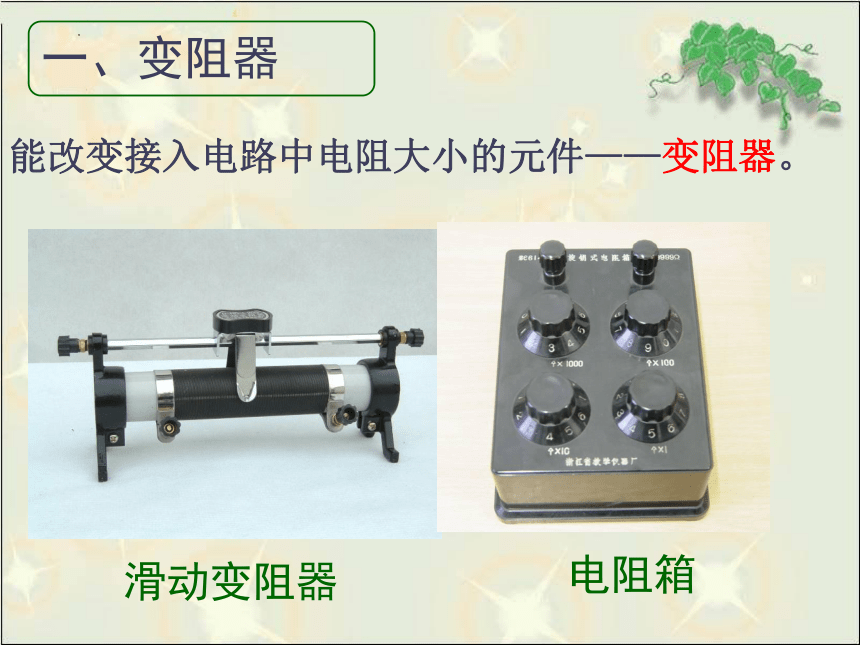

能改变接入电路中电阻大小的元件——变阻器。
电阻箱
一、变阻器

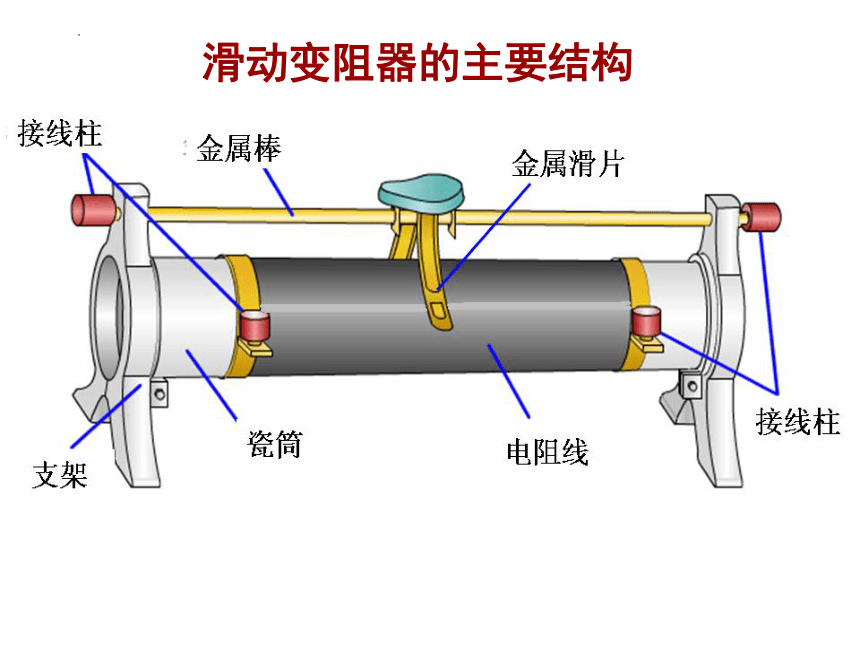

滑动变阻器的主要结构
构造

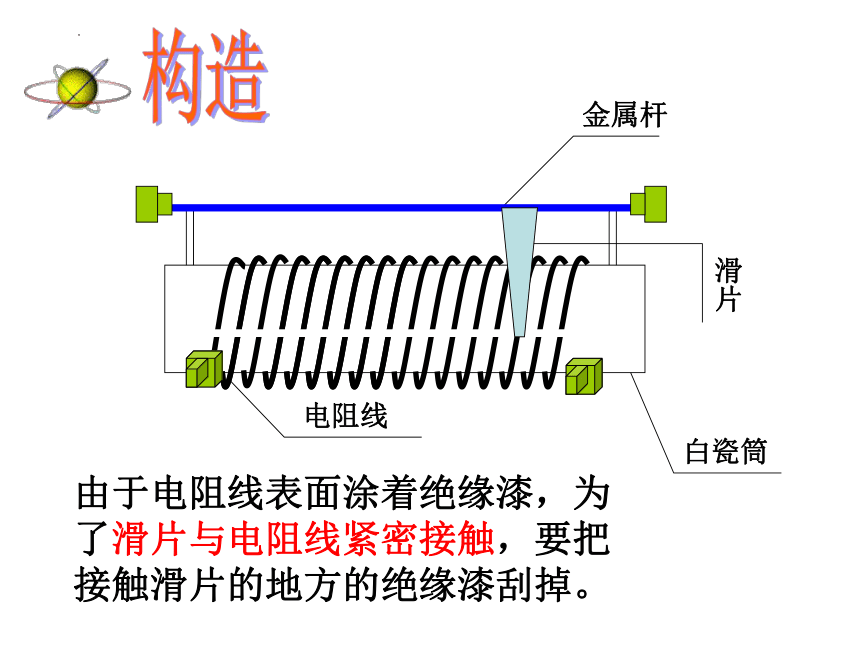

由于电阻线表面涂着绝缘漆，为了滑片与电阻线紧密接触，要把接触滑片的地方的绝缘漆刮掉。
金属杆
滑片
电阻线
白瓷筒

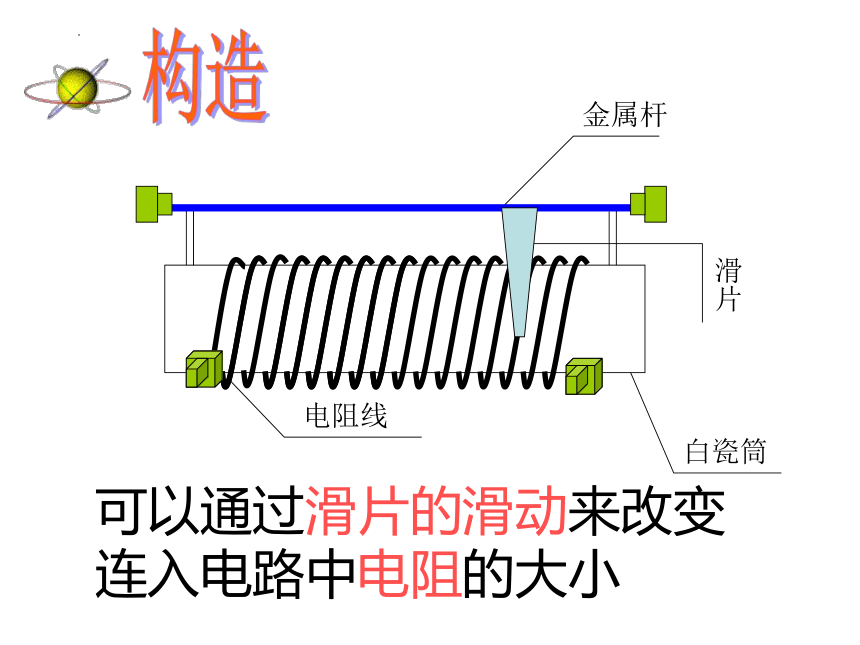

可以通过滑片的滑动来改变连入电路中电阻的大小
金属杆
滑片
电阻线
白瓷筒
构造

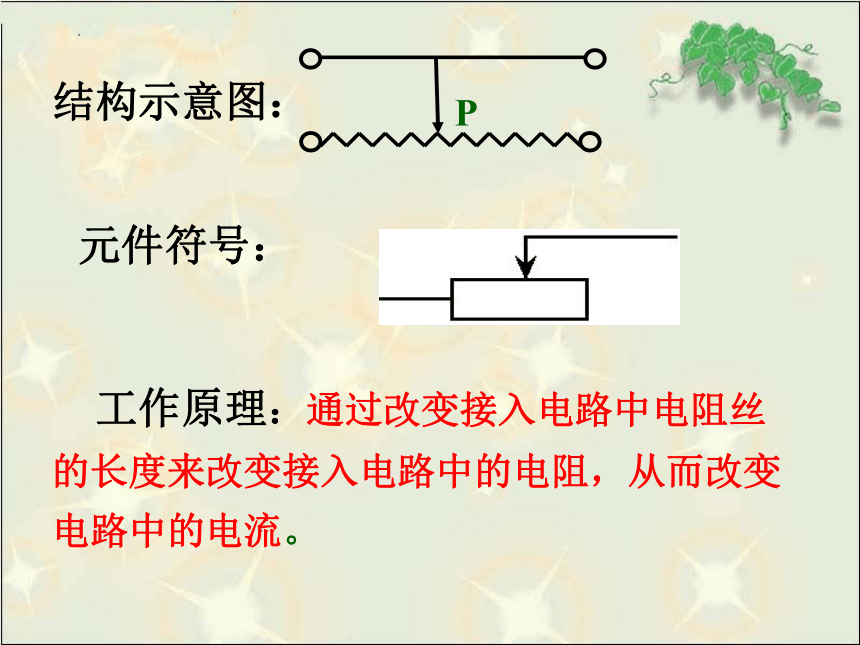

　工作原理：通过改变接入电路中电阻丝的长度来改变接入电路中的电阻，从而改变电路中的电流。
　元件符号：
　结构示意图：
P
1. 观察滑动变阻器的结构、弄清铭牌表达的意义。
二．练习使用滑动变阻器
20Ω 2A
变阻器的最大阻值是20Ω，允许通过的最大电流是2A。(否则会烧坏变阻器)
B
D
A
P
D
A
B
C
C
接入电路的接线柱AC
如何增大接入电路的电阻？
A、滑片向左移
B、滑片向右移
B
D
A
P
D
A
B
C
C
接入电路的接线柱AD
如何增大接入电路的电阻？
A、滑片向左移
B、滑片向右移
B
D
A
P
D
A
B
C
C
接入电路的接线柱BC
如何增大接入电路的电阻？
A、滑片向左移
B、滑片向右移
接入电路的接线柱BD
如何增大接入电路的电阻？
A、滑片向左移
B、滑片向右移
B
D
A
P
D
A
B
C
C
A
B
C
D
A
B
C
D
变阻器的两种错误使用方法
相当于接入一根导线
相当于接入一个定值电阻
画出用变阻器控制灯泡亮度的电路图

试分析滑动变阻器在电路中的作用
你认为滑动变阻器接入电路时滑片应放在什么位置好呢？
注意事项

滑动变阻器要串联在电路中,使用前应将滑片放在阻值最大处
南孚电池
南孚电池
保护电路
目的
2. 滑动变阻器的使用方法：
（1）要与被控电路串联；接线柱接入电路时要“一上一下” ，主要看下端
（2）闭合开关前应将滑片放在阻值最大位置处(目的是保护电路)
即：将滑片置于所选的下面接线柱的另一端
（3）使用前要了解铭牌，铭牌上标有变阻器的最大电阻值和变阻器允许通过的最大电流。
3. 实验：用滑动变阻器控制电阻两端的电压
　　闭合开关S，调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化。
　　换用不同的定值电阻，使电阻成整数倍地变化，闭合开关S，调节滑动变阻器的滑片，保持每次接入的定值电阻两端的电压不变。
连接电路
S
滑动变阻器的作用:
(1) 通过改变电路中的电阻，从而改变电路中的电流和控制部分电路两端的电压；
(2) 保护电路。
1、变阻器的作用主要是通过调节其电阻值来改变电路中的电流。
2、家用电器的调节器件也是一种变阻器，通常称为电位器（机械电位器）。
三、变阻器的应用
电位器
电位器
调温电熨斗
调速器
3、数字电位器：一种用数字信号控制阻值的器件（集成电路）。
数字电位器的优点：
可程序控制改变阻值、体积小、耐振动、噪声小、寿命长、抗环境污染等优点。
能表示出阻值的变阻器
旋钮式电阻箱
内部结构
电阻箱
读数方法：
指针所指数值乘以倍率后相加
电阻箱
×1000
×100
×10
×1
7
0
9
1
电阻箱
7091
旋钮型变阻器
该变阻器是如何接入电路的 它的有效电阻是哪段
　　2．能改变接入电路中电阻大小的元件叫做变阻器。
　　3．电位器是变阻器在生活中的应用。
　　1．滑动变阻器通过改变接入电路中电阻线长度来改变接入电阻，从而改变电流，应串联在电路，接线注意 “一上一下” 。
课堂小结
1、如图所示的甲、乙两种电路是在电源电压不变的情况下，利用滑动变阻器改变小灯泡亮度的是（ ）
A、甲图
B、乙图
C、两图都可以
D、两图都不能改变灯的亮度
A
（甲）
（乙）
随堂练习
2、如图所示，用滑动变阻器控制灯的亮度，若要求滑片P向C端滑动时灯变亮，则变阻器连入电路中正确的接法是（ ）
A、C接M，D接N B、A接M，B接N
C、A接M，D接N D、B接M，D接N
C
3、如图所示的电路，滑动变阻器的滑片P向左移动时，若灯始终发光，则（ ）
A、灯变亮，电流表示数减
B、灯变亮，电流表示数增大
C、灯变暗，电流表示数增大D、灯变暗，电流表示数减小
B
