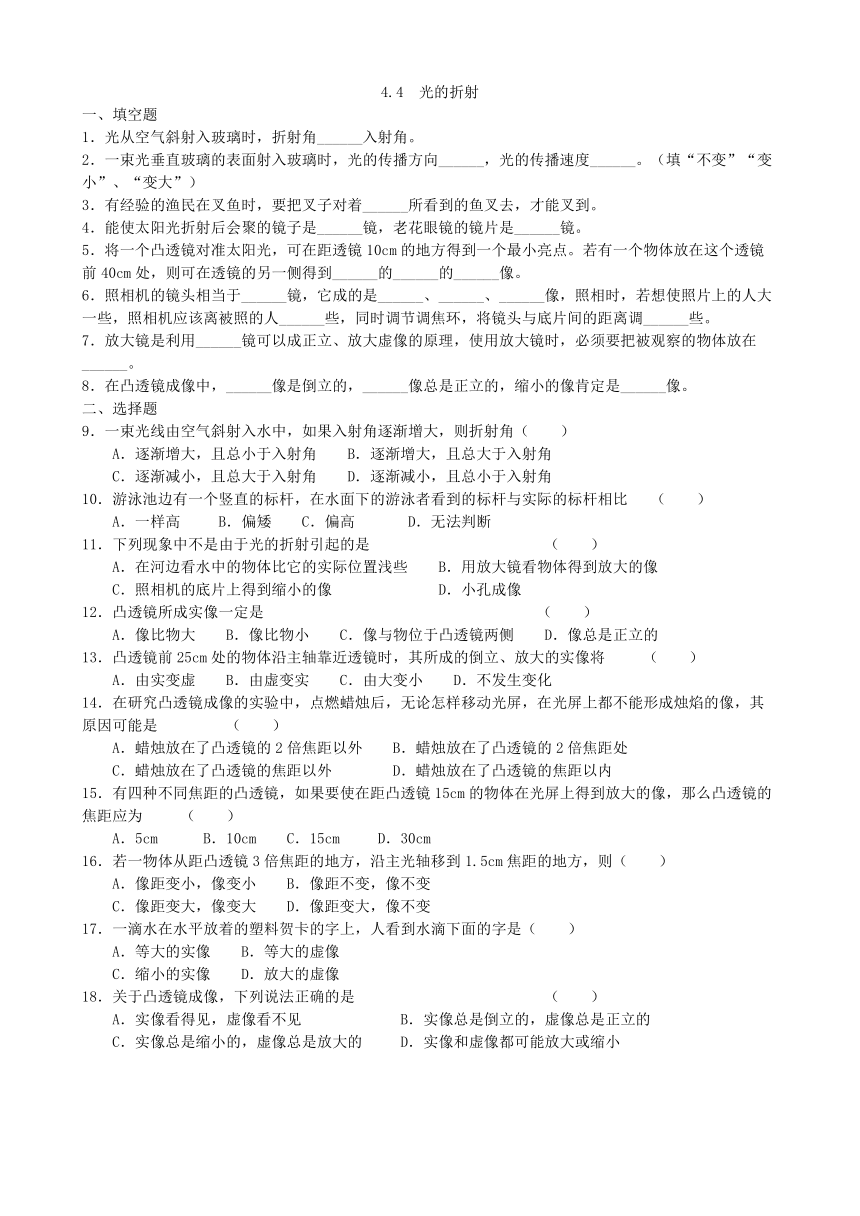

4.4 光的折射
一、填空题
1.光从空气斜射入玻璃时,折射角______入射角。
2.一束光垂直玻璃的表面射入玻璃时,光的传播方向______,光的传播速度______。(填“不变”“变小”、“变大”)
3.有经验的渔民在叉鱼时,要把叉子对着______所看到的鱼叉去,才能叉到。
4.能使太阳光折射后会聚的镜子是______镜,老花眼镜的镜片是______镜。
5.将一个凸透镜对准太阳光,可在距透镜10cm的地方得到一个最小亮点。若有一个物体放在这个透镜前40cm处,则可在透镜的另一侧得到______的______的______像。
6.照相机的镜头相当于______镜,它成的是______、______、______像,照相时,若想使照片上的人大一些,照相机应该离被照的人______些,同时调节调焦环,将镜头与底片间的距离调______些。
7.放大镜是利用______镜可以成正立、放大虚像的原理,使用放大镜时,必须要把被观察的物体放在______。
8.在凸透镜成像中,______像是倒立的,______像总是正立的,缩小的像肯定是______像。
二、选择题
9.一束光线由空气斜射入水中,如果入射角逐渐增大,则折射角( )
A.逐渐增大,且总小于入射角 B.逐渐增大,且总大于入射角
C.逐渐减小,且总大于入射角 D.逐渐减小,且总小于入射角
10.游泳池边有一个竖直的标杆,在水面下的游泳者看到的标杆与实际的标杆相比 ( )
A.一样高 B.偏矮 C.偏高 D.无法判断
11.下列现象中不是由于光的折射引起的是 ( )
A.在河边看水中的物体比它的实际位置浅些 B.用放大镜看物体得到放大的像
C.照相机的底片上得到缩小的像 D.小孔成像
12.凸透镜所成实像一定是 ( )
A.像比物大 B.像比物小 C.像与物位于凸透镜两侧 D.像总是正立的
13.凸透镜前25cm处的物体沿主轴靠近透镜时,其所成的倒立、放大的实像将 ( )
A.由实变虚 B.由虚变实 C.由大变小 D.不发生变化
14.在研究凸透镜成像的实验中,点燃蜡烛后,无论怎样移动光屏,在光屏上都不能形成烛焰的像,其原因可能是 ( )
A.蜡烛放在了凸透镜的2倍焦距以外 B.蜡烛放在了凸透镜的2倍焦距处
C.蜡烛放在了凸透镜的焦距以外 D.蜡烛放在了凸透镜的焦距以内
15.有四种不同焦距的凸透镜,如果要使在距凸透镜15cm的物体在光屏上得到放大的像,那么凸透镜的焦距应为 ( )
A.5cm B.10cm C.15cm D.30cm
16.若一物体从距凸透镜3倍焦距的地方,沿主光轴移到1.5cm焦距的地方,则( )
A.像距变小,像变小 B.像距不变,像不变
C.像距变大,像变大 D.像距变大,像不变
17.一滴水在水平放着的塑料贺卡的字上,人看到水滴下面的字是( )
A.等大的实像 B.等大的虚像
C.缩小的实像 D.放大的虚像
18.关于凸透镜成像,下列说法正确的是 ( )
A.实像看得见,虚像看不见 B.实像总是倒立的,虚像总是正立的
C.实像总是缩小的,虚像总是放大的 D.实像和虚像都可能放大或缩小
19.某同学在做凸透镜成像实验时,若发现在距透镜20cm处看到一个正立放大像,则此透镜的焦距可能为 ( )
A.16cm B.10cm C.25cm D.无法判断
三、作图题
20.图1中,试画出光线AO的反射光线和折射光线的大致方向。
21.在图2中,在方框中填上适当的透镜。
22.完成图3中的光路图
参考答案
1.小于
2.不改变 变小
3.低于
4.凸透 凸透
5.倒立 缩小 实
6.凸透 倒立 缩小 实 近 远
7.凸透 焦距以内
8.实 虚 实
9.A
10.C
11.D
12.C
13.A
14.D
15.B
16.C
17.D
18.B
19.C
20.略。
21.(a)凸透镜 (b)凹透镜。
22.略
