第1节 欧姆定律
情景导入
灯光渐亮，音乐渐起，幽静的湖畔，朦胧的月色，一群美丽的白天鹅出现在舞台上，随着灯光的变化翩翩起舞……
舞台灯光强弱和声音大小的控制都是通过改变电流大小来实现的。
我们上一章学习了电流、电压和电阻，它们分别在电路中起着非常重要的作用，它们之间有着怎样的关系呢？
电压是产生电流的原因
电压越高，电流可能越大
电阻表示导体对电流的阻碍作用
电阻越大，电流可能越小
初步讨论
一.探究电流跟电阻、电压的关系
选一个定值电阻，通过它的电流可以用电流表测量，电阻两端的电压可用电压表测量，用电池和一个变阻器串联制成可调节电压的电源。
实验器材：定值电阻1个，滑动变阻器1只，电流表、电压表各1只，电池2节，开关1个，导线若干。
设计电路图
虚线框内电压不变的电源和一个滑动变阻器相当于一个可调节的电源电压。
连接实物图
电流表测量通过定值电阻的电流，电压表测量定值电阻两端的电压
电流与电压有关，也与电阻有关。实验中，电流的变化是由电压引起的还是由电阻引起的？
实验中，我们可以通过控制变量来探究：如果电压不变，那电流变化就是由电阻变化引起的。如果电阻不变，那电流变化就是由电压变化引起的。要找到规律，需要测量多组数据。
通过两个课题分别探究电流和电阻、电压的关系。

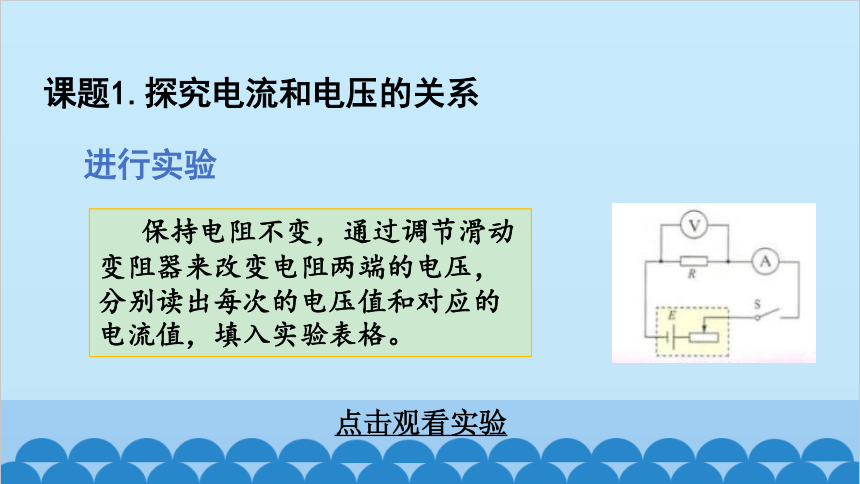

课题1.探究电流和电压的关系
保持电阻不变，通过调节滑动变阻器来改变电阻两端的电压，分别读出每次的电压值和对应的电流值，填入实验表格。
进行实验
点击观看实验
实验数据
实验次序 电压U/V 电流I/A
1 1.0 0.1
2 2.0 0.2
3 3.0 0.3
R =10Ω
分析与论证
分析实验数据可知，通过导体的电流随电压的增大而增大，且电压与电流的比值不变。结合图像可知，电阻一定时，电流与电压成正比。
实验结论
导体的电阻一定时，通过导体的电流与它两端的电压成正比。
课题2.探究电流和电阻的关系
更换阻值不同的电阻，通过调节滑动变阻器使电阻两端的电压不变，分别记下每次电阻的阻值和对应的电流值，填入实验表格。
进行实验
实验数据
实验次序 电阻R/Ω 电流I/A
1 5 0.4
2 10 0.2
3 20 0.1
U =2V
分析与论证
分析实验数据可知，通过导体的电流随电阻的增大而减小，且电流与电阻的乘积不变。结合图像可知，电压一定时，电流与电阻成反比。
实验结论
导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
在探究电流与电压的关系时，滑动变阻器的作用是保护电路，改变电阻两端的电压。在探究电流与电阻的关系时，滑动变阻器的作用是保护电路，保持电阻两端的电压不变。
二.欧姆的研究发现
早在1826年，欧姆就进行了类似的探究。经过近十年的不懈努力，欧姆巧妙地设计了电流扭秤——电流表的雏形，并用温差电池作电源，保证了电流的稳定性。经过大量实验得出了下面的结论。
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比，这个结论叫做欧姆定律。
欧姆定律公式
欧姆定律适用于从电源正极到负极之间的整个电路或其中某一部分电路，并且是纯电阻电路，对于非纯电阻电路不成立。
注意:欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系。
公式R=U/I可以从欧姆定律公式变形得到，表示某段导体的电阻数值等于这段导体两端的电压与通过这段导体电流的比值，但导体的电阻大小取决于导体本身，与导体两端的电压和通过导体的电流无关，所以不能理解为电阻与电压成正比，与电流成反比。
R=U/I表示的意义
三.用欧姆定律进行计算
用公式进行计算的一般步骤：
（1）读题、审题（注意已知量的内容）；
（2）根据题意画出电路图;
（3）在图上标明已知量的符号、数值和未知量的符号;
（4）选用物理公式进行计算（书写格式要完整，规范）。
例题
某数控机床照明灯的电压是36V，它正常工作时灯的电阻是54Ω。求通过照明灯的电流是多少？
三.用欧姆定律进行计算
解：
由I=U/R得到
答:通过照明灯的电流是0.67A
课堂小结
电流跟电阻、电压的关系
电阻不变，电流跟电压成正比
电压不变，电流跟电阻成反 比
欧姆定律
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比
公式：I=U/R 变式：R=U/I U=IR
1.[2020大连中考]在探究“电阻一定时，通过导体的电流与导体两端电压的关系”的实验中，所用的实验器材有：电流表、电压表。10Ω的定值电阻，滑动变阻器、开关各一个，1.5V的干电池两节，导线若干。
(3)用开关“试触”时，电压表和电流表均无示数，这说明电路中存在故障。若故障是某一个元件发生了开路，则发生开路的元件可能是___(只有一个选项正确，请将正确选项的字母填在横线上)。
A.开关或定值电阻 B.定值电阻或电流表
C.开关，滑动变阻器或电流表 D.滑动变阻器，电压表或电流表
(1)用笔画线，将图甲所示的电路补充完整。
(2)闭合开关前，应将滑动变阻器的滑片移动到____端(选填“左”或“右”)。
左
C
(4)排除故障后，继续进行实验，并将实验数据记录在下表。请在图乙中画出电流I与电压U的关系图像。
(5)根据图像，可得出的探究结论是:______________________
___________。
电阻一定时，电流和电
压成正比
2.由欧姆定律I=U/R变形可得R=U/I。下列说法正确的是( )
A.导体电阻跟它两端的电压成正比
B.导体电阻跟通过它的电流成反比
C.导体电压跟通过它的电流成正比
D.导体电阻跟通过的电流和它两端的电压无关
D
3.某导体两端的电压为6V时，通过它的电流为1.2A，则该导体的电阻为____Ω。当通过导体的电流为0.6A时，导体的电阻为____Ω，此时导体两端的电压为____V。
5
5
3
欧姆定律：I=U/R
4.[丹东中考]如图所示是电阻R和灯泡L的I-U图像，若电阻R和灯泡L串联接在某一电源上时，电路中的电流为0.6A，则电源电压为____V。若将电阻R和灯泡L并联接在电压为6V的电源上，此时灯L的电阻为____Ω，干路电流为____A。
6
7.5
1.4
5.[吉林中考]如图所示，电源电压不变，R2的电阻为20Ω，闭合开关后，电压表的示数为2V，电流表的示数为0.2A。求:
(1)R1的电阻。
(2)电源电压。
通过R1的电流为0.2A
R1两端的电压为2V
则R1=U1/I1=2V/0.2A=10Ω
通过R2的电流为I2=I1=0.2A
则R2两端的电压为
U2=I2·R2=0.2A×20Ω=4V
