(共15张PPT)
认识透镜
第四章 多彩的光

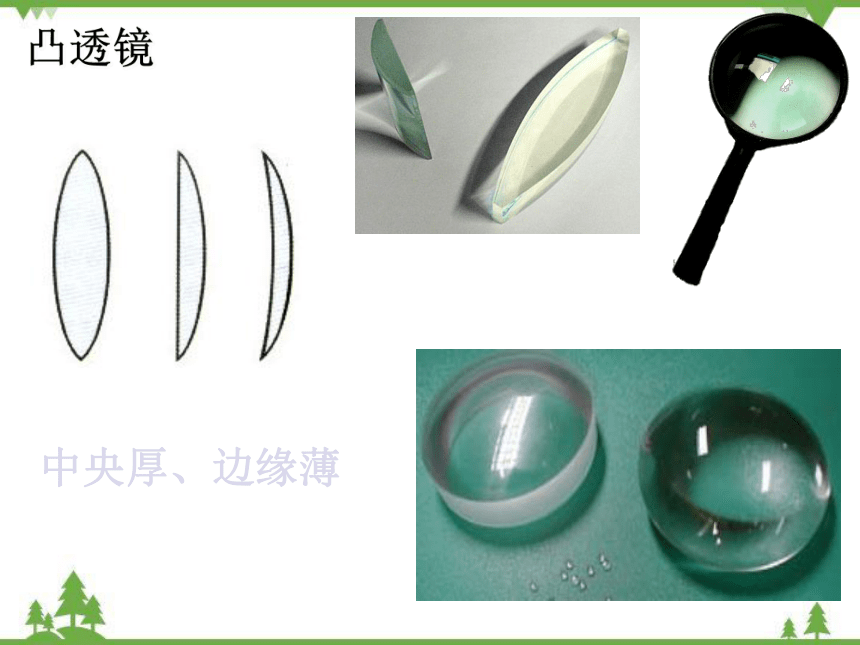

中央厚、边缘薄
凸透镜

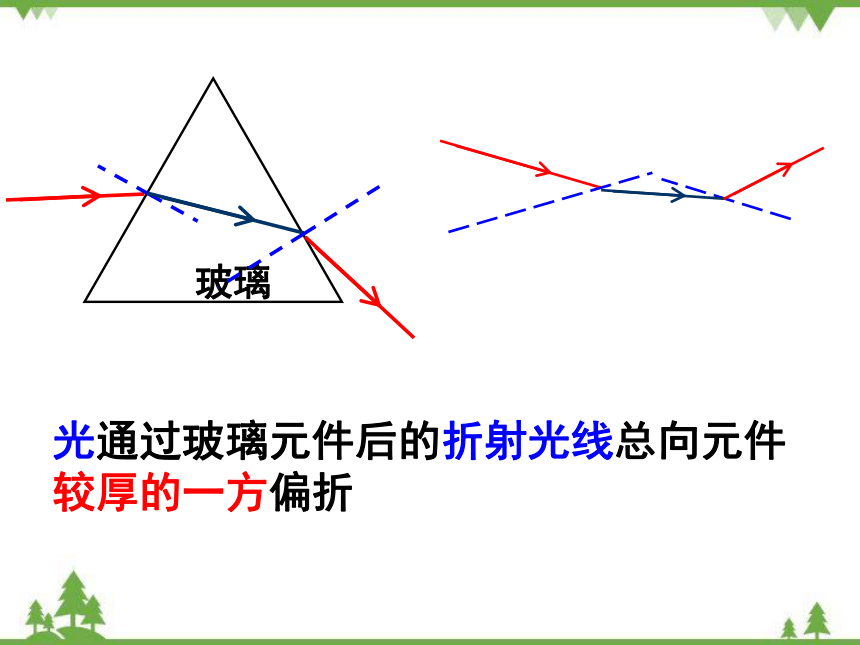

玻璃
光通过玻璃元件后的折射光线总向元件较厚的一方偏折

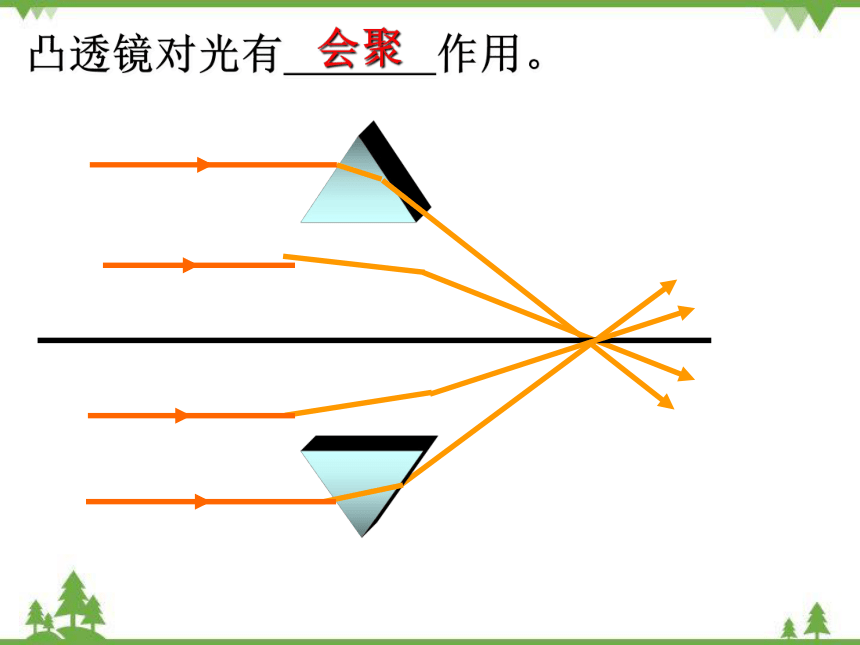

凸透镜对光有 作用。
会聚

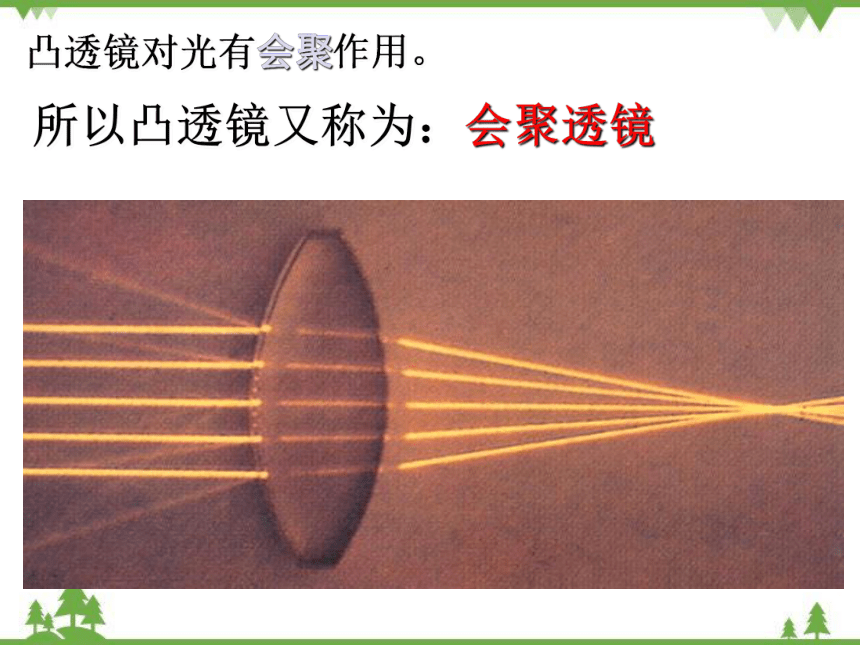

凸透镜对光有会聚作用。
所以凸透镜又称为:会聚透镜

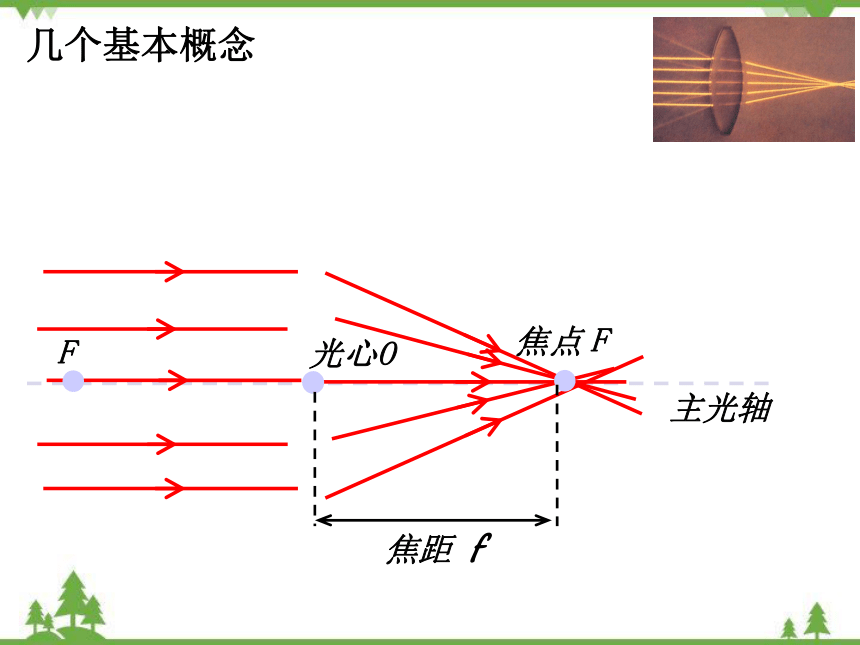

焦点
F
F
焦距 f
主光轴
几个基本概念
光心O

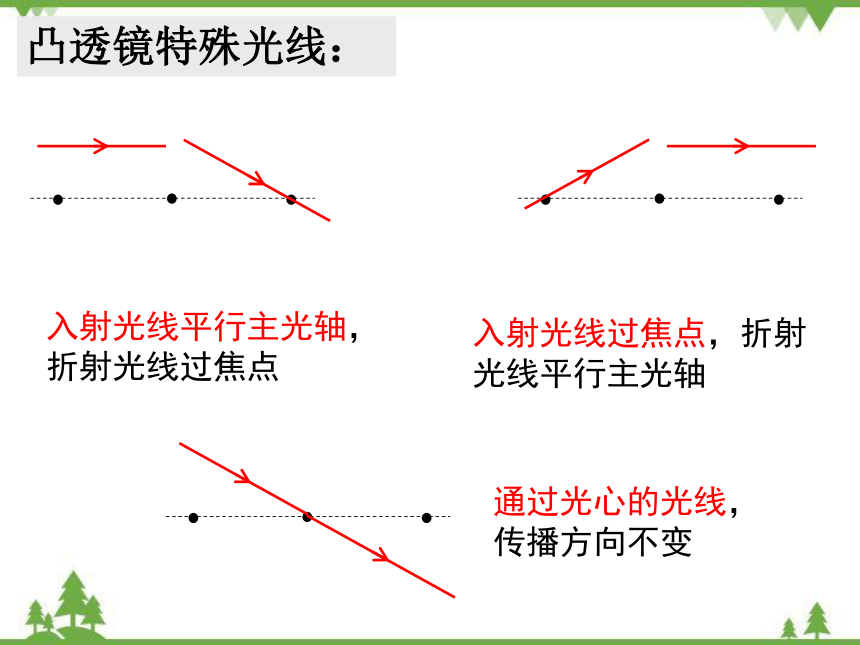

入射光线平行主光轴,折射光线过焦点
入射光线过焦点,折射光线平行主光轴
通过光心的光线,传播方向不变
凸透镜特殊光线:
2、凹透镜(concave lens)
中央薄、边缘厚
F
焦点F
凹透镜对光有 作用。
发散
光心
主光轴
凹透镜也被称为发散透镜
入射光线平行主光轴,折射光线反向延长过焦点
入射光线延长过焦点,折射光线平行主光轴
过光心的光线,传播方向不变
凹透镜特殊光线:
在下列方框中,填入适当的光学元件
测凸透镜的焦距 f
提示:太阳光可以看作是平行光。平行光都会聚于焦点。
(1)在阳光下固定一凸透镜,让阳光垂直照射凸透镜;
(2)在凸透镜后面放一白纸,前后移动白纸,直到在白纸上得到一个最小的亮点为止固定白纸位置;
(3)用刻度尺测出凸透镜和白纸的距离即是凸透镜的焦距.(为了方便测量,可以利用圆规)
试设计三种简易的实验方法,区分凹、凸透镜
方法1:隔着擦镜布摸透镜,中央厚、边缘薄为凸透镜,反之为凹透镜
方法2:放在太阳光下,对光有会聚作用的透镜为凸透镜,对光有发散作用的透镜为凹透镜。
方法3:让透镜靠近书本,通过透镜观看书上的文字,若看到放大的像,为凸透镜;若看到的像是缩小的,为凹透镜。
