人教版物理八年级上册 5.3.1探究凸透镜成像的规律课件(共19张PPT)

(共19张PPT)
第五章 透镜及其应用
第3节 凸透镜成像的规律
第1课时 实验探究：凸透镜成像的规律

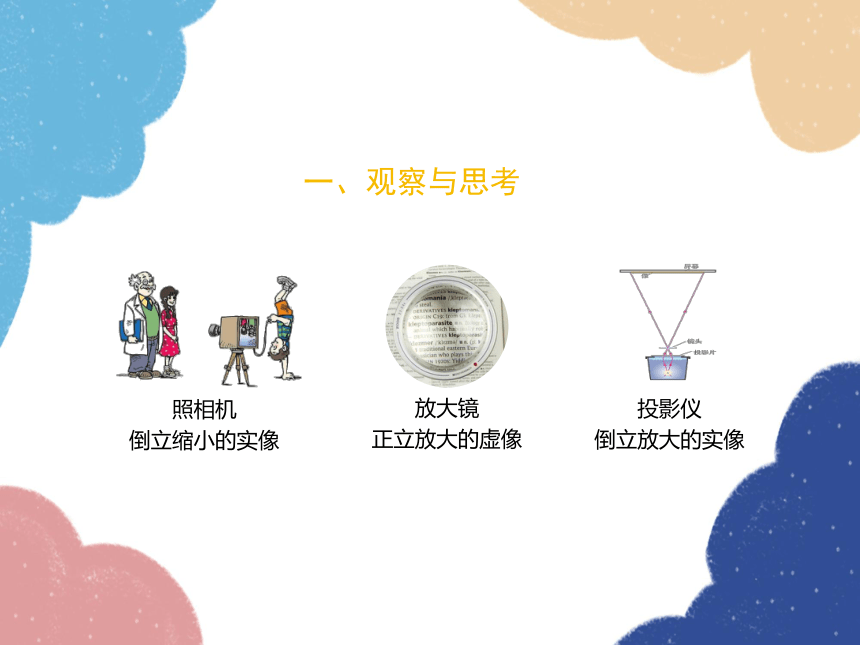

照相机
倒立缩小的实像
放大镜
正立放大的虚像
投影仪
倒立放大的实像
一、观察与思考
1.提出问题
凸透镜成的像的虚实、大小、正倒跟物距有什么关系？
2.做出猜想

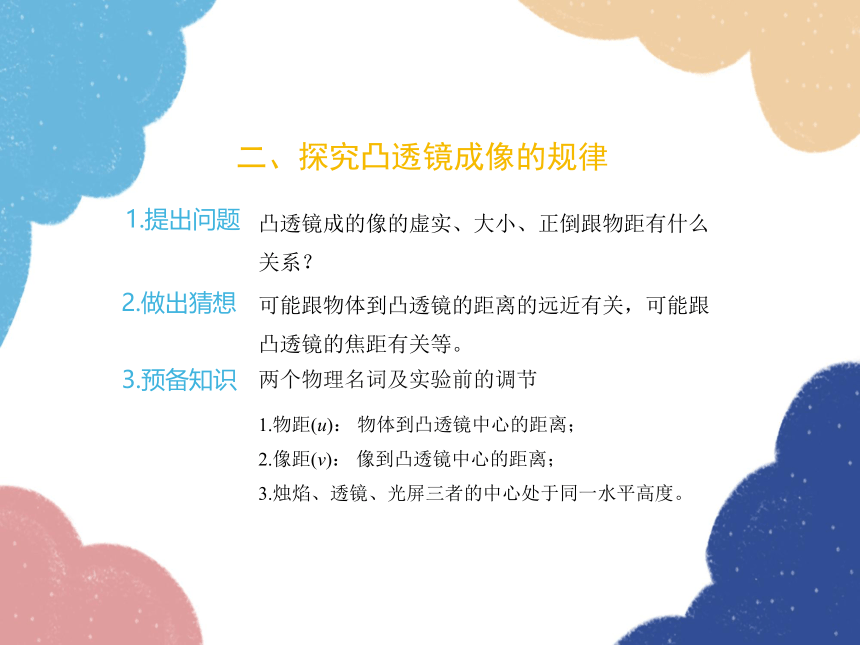

二、探究凸透镜成像的规律
可能跟物体到凸透镜的距离的远近有关，可能跟凸透镜的焦距有关等。
3.预备知识
两个物理名词及实验前的调节
1.物距(u)： 物体到凸透镜中心的距离；
2.像距(v)： 像到凸透镜中心的距离；
3.烛焰、透镜、光屏三者的中心处于同一水平高度。　

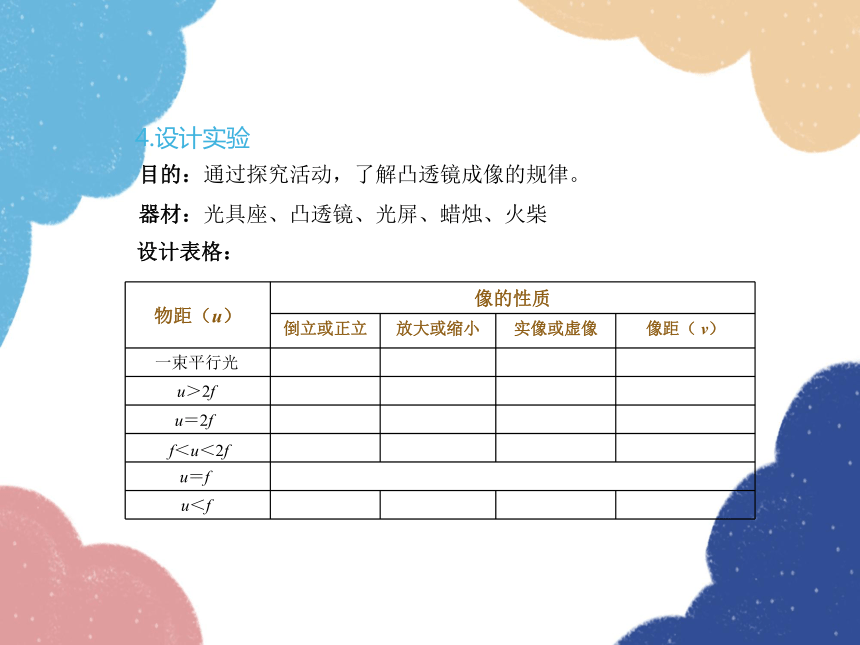

4.设计实验
目的：通过探究活动，了解凸透镜成像的规律。
器材：光具座、凸透镜、光屏、蜡烛、火柴
设计表格：
物距（u） 像的性质
倒立或正立 放大或缩小 实像或虚像 像距（ v）
u＞2f
f＜u＜2f
u＝f
u＜f
一束平行光
u＝2f
（1）测焦距：将透镜正对着太阳光，在透镜的另一侧放置一张白纸，直到白纸上出现又小又亮的光斑，测量光斑到透镜的距离，即是焦距。f=10cm,2f=20cm
（2）按从左到右的顺序摆放蜡烛、凸透镜、光屏。并点燃蜡烛，调整烛焰、凸透镜、光屏三者中心在同一高度（目的是为了使像成在光屏中央）

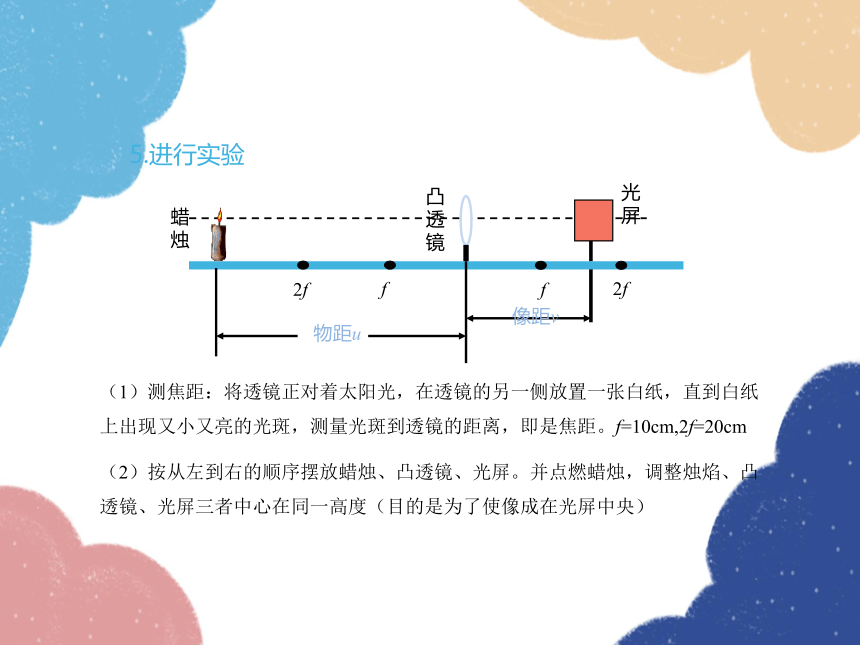

5.进行实验
f
f
2f
2f
物距u
像距v
蜡烛
凸透镜
光屏

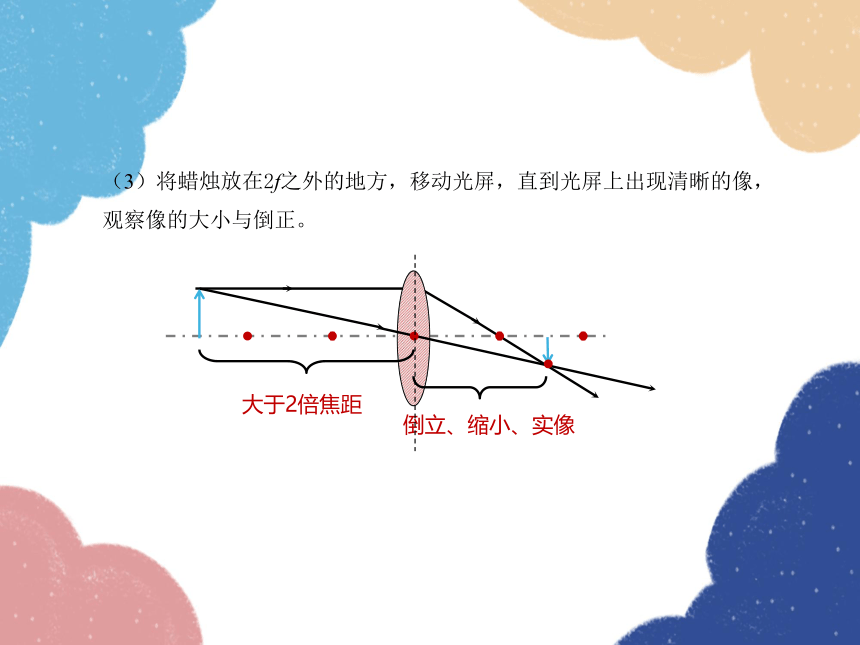

（3）将蜡烛放在2f之外的地方，移动光屏，直到光屏上出现清晰的像，观察像的大小与倒正。
大于2倍焦距
倒立、缩小、实像

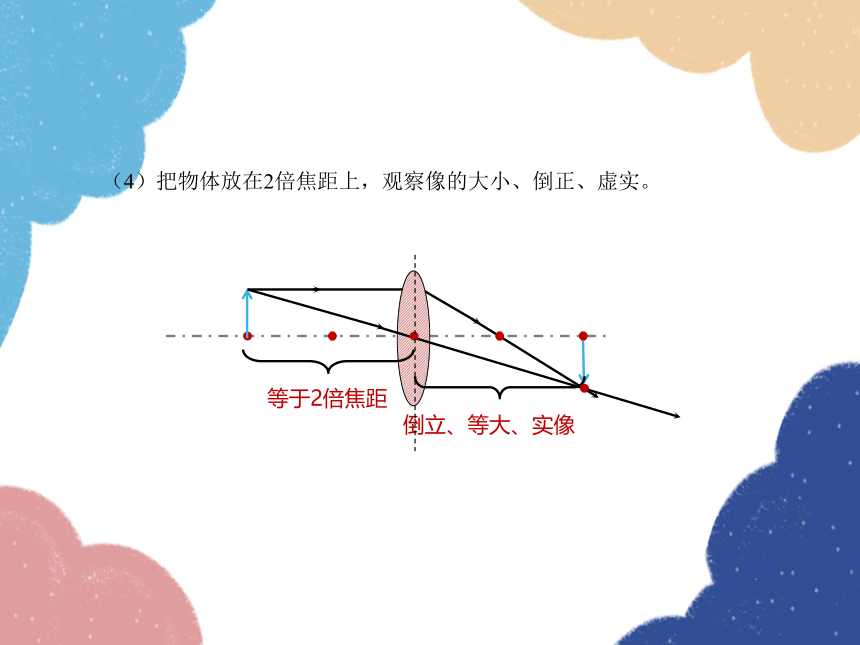

（4）把物体放在2倍焦距上，观察像的大小、倒正、虚实。
等于2倍焦距
倒立、等大、实像
（5）将蜡烛移到2f和f 之间，重复以上的操作，进行观察和测量。
小于2倍焦距
倒立、放大、实像
（6）把物体放在焦点上，观察能否成像。
等于1倍焦距
不成像
（7）继续移近蜡烛，使u＜f，在光屏上能否得到像呢？怎样才能看到蜡烛的像呢？透过凸透镜观察像的情况。
小于1倍焦距
正立、放大、虚像
物距 （u） 像的性质
倒立 或正立 放大 或缩小 实像 或虚像 像距
（ v）
u＞2f
u=2f
f＜u＜2f
u＝f
u＜f
v=f
f＜v＜2f
v＝2f
v＞2f
不成像、得到一束平行光
一束平行光
倒立
实像
缩小
实像
实像点
等大
放大
实像
正立
放大
虚像
v＞ u
6.分析和论证
倒立
倒立
分界点：一倍焦距分虚实，二倍焦距分大小；
实像的位置：物在外（二倍焦距以外）、像在间（焦距与二倍焦距之间）；物在间、像在外。
实像的变化：物近像远像变大。
虚像的变化：物近像近像变小。
7.评估和交流
凸透镜成像规律记忆口诀
（1）u=f是实像和虚像的分界点。
（2）u=2f是像大小的分界点。
（3）凸透镜成实像都是倒立的，虚像都是正立的。
（4）物体离焦点越近，像离焦点越远，且像越大。
8.分析归纳
课堂小结
1．凸透镜成像的规律是什么？
2．你得到这个规律用的是什么方法？
1.用凸透镜正对着太阳，发现在凸透镜的另一侧10cm处的光屏上得到一个亮点， 那么将点燃的蜡烛放在位于凸透镜前15cm处时，光屏上得到的像是（ 　）
A.正立放大的像　 B.正立缩小的像
C.倒立缩小的像　 D.倒立放大的像
D
2.某物体放在离凸透镜20cm处，无论怎样移动光屏，光屏上始终得不到像，则该凸透镜的焦距可能是（ ）
A.30cm B.15cm
C.10cm D.5cm
A
巩固练习
3.凸透镜的焦距为10cm，将物体放在凸透镜前8cm处时，光屏上得到的是 ( )
A.倒立、放大的虚像 B.正立、放大的虚像
C.倒立、缩小的实像 D.没有像
A
4.凸透镜的焦距为10cm，将物体放在凸透镜前25cm处时，光屏上得到的是 ( )
A.倒立、放大的虚像 B.正立、放大的虚像
C.倒立、缩小的实像 D.倒立、放大的实像
C
5.一个物体在凸透镜前20cm处时，若要看到正立、放大的像，则透镜的焦距f ( )
A.10cm < f< 20cm B. f > 10cm
C.f < 10cm D. f > 20cm
D
6.凸透镜的焦距为10cm，要使物体通过凸透镜成正立、放大的像，物体离凸透镜的距离是( )
A. u<10cm B. 10cmC. u>20cm D. u>10cm
D
8.一个物体在凸透镜前20cm处时，在屏上成一倒立、缩小的像，则透镜的焦距f ( )
A.20cm > f >10cm B. f >10cm
C. f > 20cm D. f <10cm
7.凸透镜的焦距为10cm，要使物体通过凸透镜成倒立、 缩小的实像，物体离凸透镜的距离是 ( )
A. u<10cm B. 10cmC. u>10cm D. u>20cm
D
D
9.（1）如图所示，把点燃的蜡烛放在___处，光屏上出现缩小的像，把点燃的蜡烛放在_____处，光屏上出现放大的像；放在_____处时，光屏上不会成像。
（2）在物距不断减小的过程中，像距不断_____，像的大小不断______；当物距小于_____时，无论怎样移动光屏，都不能在光屏上得到烛焰的像。

A
D
B
C
F
2f
F
光屏
A
C
D
增大
变大
f
