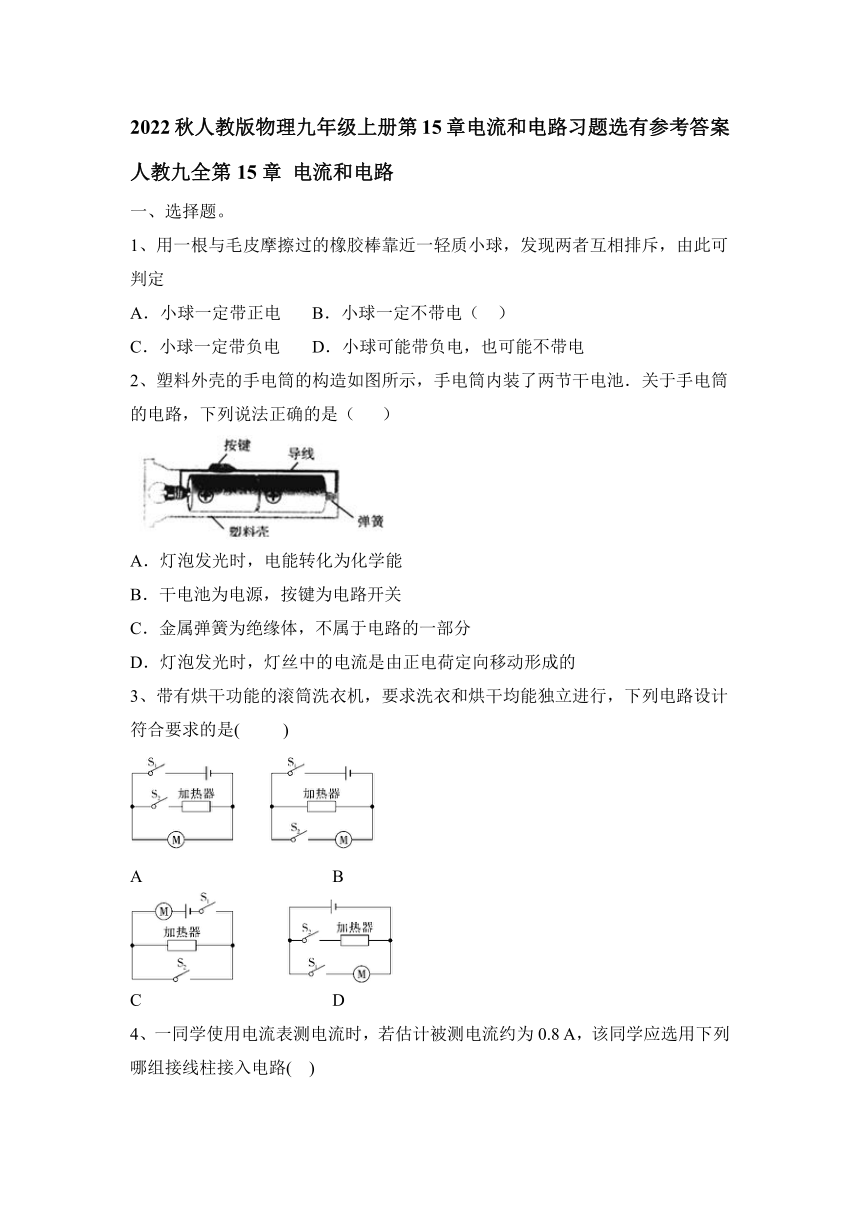

人教九全第15章 电流和电路
一、选择题。
1、用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可判定
A．小球一定带正电 B．小球一定不带电（ ）
C．小球一定带负电 D．小球可能带负电，也可能不带电
2、塑料外壳的手电筒的构造如图所示，手电筒内装了两节干电池．关于手电筒的电路，下列说法正确的是（ ）
A．灯泡发光时，电能转化为化学能
B．干电池为电源，按键为电路开关
C．金属弹簧为绝缘体，不属于电路的一部分
D．灯泡发光时，灯丝中的电流是由正电荷定向移动形成的
3、带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行，下列电路设计符合要求的是( )
　　
A B
　　　
C D
4、一同学使用电流表测电流时，若估计被测电流约为0.8 A，该同学应选用下列哪组接线柱接入电路( )
A．“－”和“0.6” B．“－”和“3”
C．“0.6”和“3” D．以上三组都可以
5、两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两者的电流
A．亮的电流大 B．暗的电流大 C．两者电流相同 D．无法比较
6、被丝绸摩擦过的玻璃棒带上正电荷，这是因为（ ）
A．有电子发生了转移 B．有原子核发生了转移
C．摩擦创造了正电荷 D．摩擦创造了负电荷
7、下列不属于电器的是（ ）
A．节能灯 B．电熨斗
C．电热水壶 D．电池

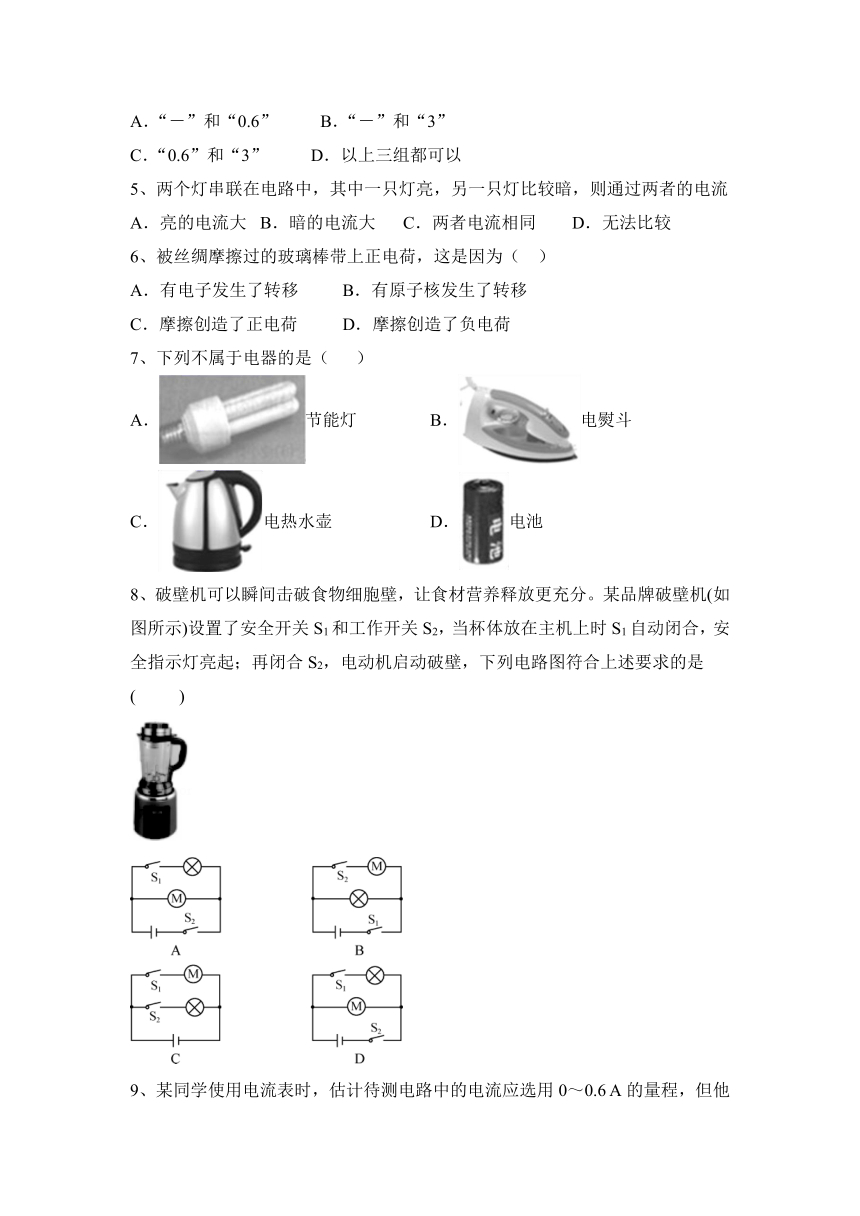

8、破壁机可以瞬间击破食物细胞壁，让食材营养释放更充分。某品牌破壁机(如图所示)设置了安全开关S1和工作开关S2，当杯体放在主机上时S1自动闭合，安全指示灯亮起；再闭合S2，电动机启动破壁，下列电路图符合上述要求的是( )
9、某同学使用电流表时，估计待测电路中的电流应选用0～0.6 A的量程，但他误用0～3 A的量程来测量．这样做的结果是( )
A．指针摆动角度大，会损坏电流表
B．指针摆动角度小，会损坏电流表
C．指针摆动角度小，读数比较准确
D．指针摆动角度小，读数不够准确
10、将L1、L2、L3三盏灯串联在电路中，发现L1最暗，L2较亮，发现L3最亮，则通过三盏灯的电流
A．I1＞I2＞I3 B．I1=I2=I3 C．I1＜I2＜I3 D．无法判断

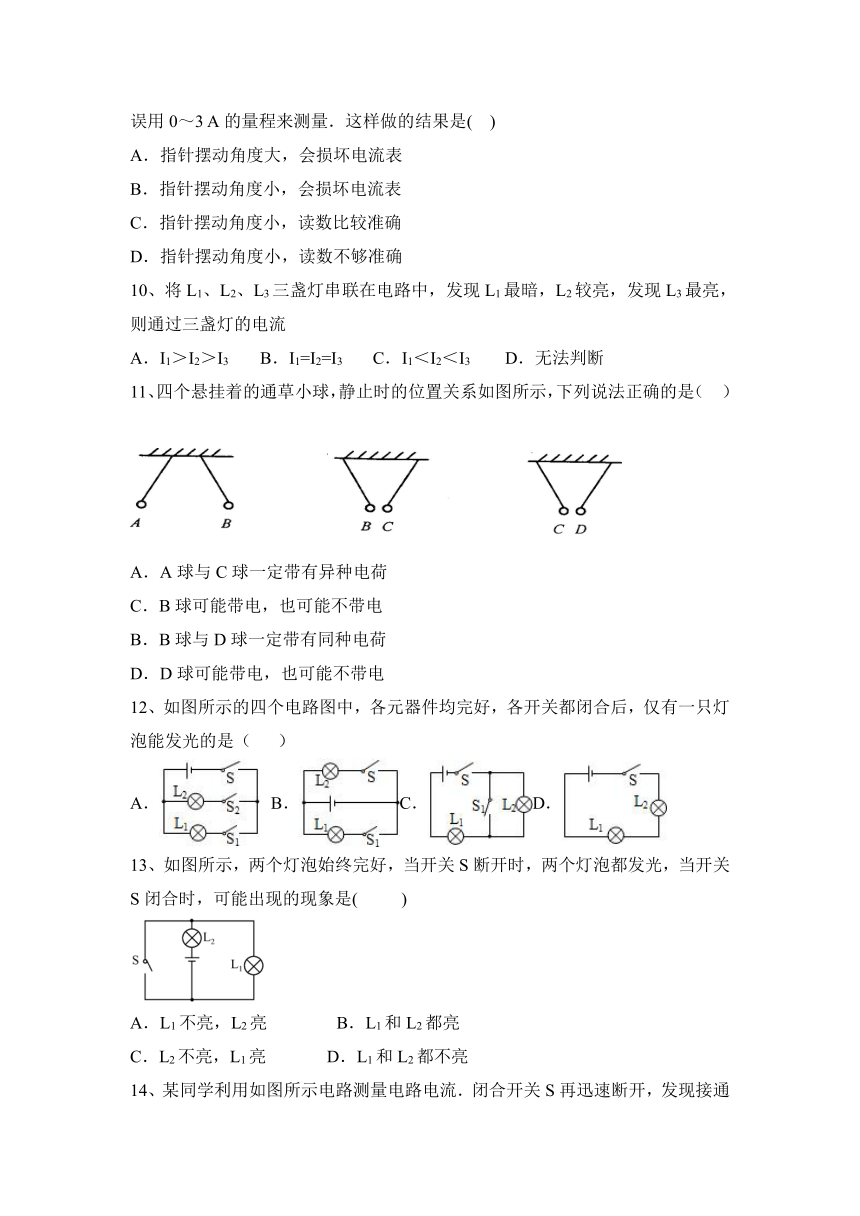

11、四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法正确的是（ ）
A．A球与C球一定带有异种电荷
C．B球可能带电，也可能不带电
B．B球与D球一定带有同种电荷
D．D球可能带电，也可能不带电
12、如图所示的四个电路图中，各元器件均完好，各开关都闭合后，仅有一只灯泡能发光的是（ ）
A． B．C．D．
13、如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是( )
A．L1不亮，L2亮 B．L1和L2都亮
C．L2不亮，L1亮 D．L1和L2都不亮

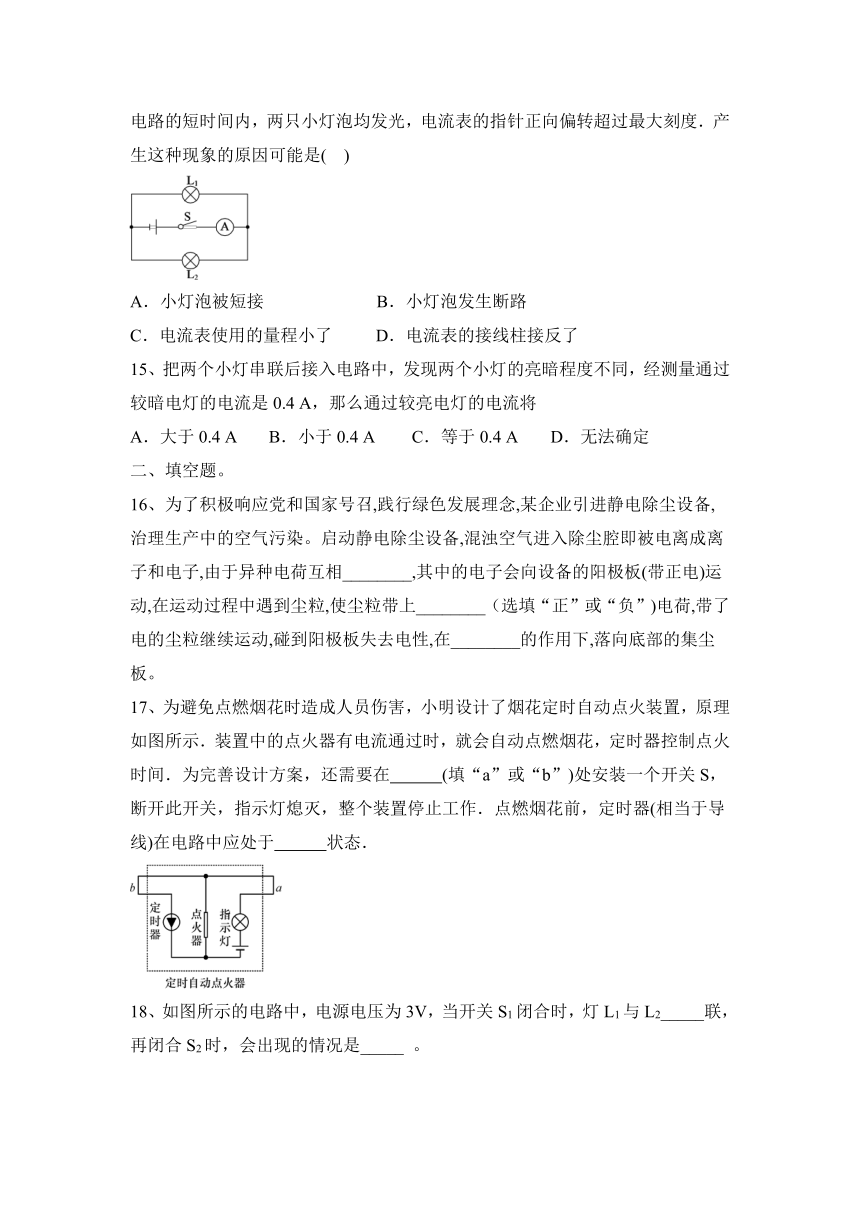

14、某同学利用如图所示电路测量电路电流．闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度．产生这种现象的原因可能是( )
A．小灯泡被短接 B．小灯泡发生断路
C．电流表使用的量程小了 D．电流表的接线柱接反了
15、把两个小灯串联后接入电路中，发现两个小灯的亮暗程度不同，经测量通过较暗电灯的电流是0.4 A，那么通过较亮电灯的电流将
A．大于0.4 A B．小于0.4 A C．等于0.4 A D．无法确定
二、填空题。
16、为了积极响应党和国家号召,践行绿色发展理念,某企业引进静电除尘设备,治理生产中的空气污染。启动静电除尘设备,混浊空气进入除尘腔即被电离成离子和电子,由于异种电荷互相________,其中的电子会向设备的阳极板(带正电)运动,在运动过程中遇到尘粒,使尘粒带上________（选填“正”或“负”)电荷,带了电的尘粒继续运动,碰到阳极板失去电性,在________的作用下,落向底部的集尘板。
17、为避免点燃烟花时造成人员伤害，小明设计了烟花定时自动点火装置，原理如图所示．装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间．为完善设计方案，还需要在 (填“a”或“b”)处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作．点燃烟花前，定时器(相当于导线)在电路中应处于 状态．

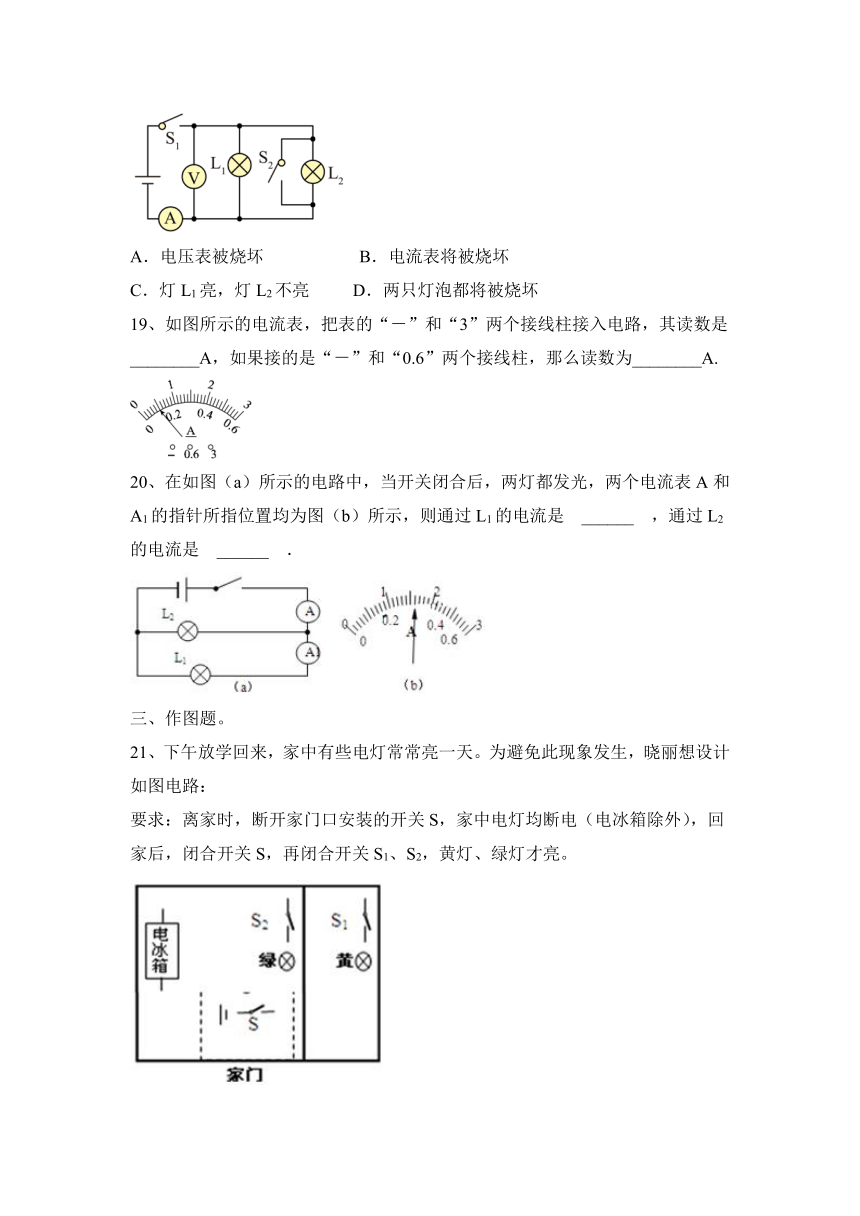

18、如图所示的电路中，电源电压为3V，当开关S1闭合时，灯L1与L2_____联，再闭合S2时，会出现的情况是_____ 。
A．电压表被烧坏 B．电流表将被烧坏
C．灯L1亮，灯L2不亮 D．两只灯泡都将被烧坏
19、如图所示的电流表，把表的“－”和“3”两个接线柱接入电路，其读数是________A，如果接的是“－”和“0.6”两个接线柱，那么读数为________A.
20、在如图（a）所示的电路中，当开关闭合后，两灯都发光，两个电流表A和A1的指针所指位置均为图（b）所示，则通过L1的电流是 ______ ，通过L2的电流是 ______ ．
三、作图题。
21、下午放学回来，家中有些电灯常常亮一天。为避免此现象发生，晓丽想设计如图电路：
要求：离家时，断开家门口安装的开关S，家中电灯均断电（电冰箱除外），回家后，闭合开关S，再闭合开关S1、S2，黄灯、绿灯才亮。
四、实验题。
22、如图甲是“探究串联电路电流特点”的实验电路图。
（1）实验中，连入电路的电流表如图乙所示，此时使用的量程是________A，刻度盘上每个小格表示________A。
（2）下表是某同学实验中的一组数据：
电流表的位置 A B C
电流I/A 0.3 0.3 1.5
上述表格所记录的数据中，明显错误的数值是_______点电流（此时电流表示数如图乙所示）。请指出造成错误的原因是_____________________________。排除错误后，根据实验数据可得出的结论为_______________________________________________________。
23、发光二极管是一种电子元件，简称LED，它的两个引脚分为正极和负极，如图甲和乙是、实物图和电路图符号．它具有单向导电性，电流由正极经过LED流向负极时LED发光，反之，电流不能由负极经过LED流向正极．现有一个正负极不明的发光二极管，请你自选器材设计实验判断出两个引脚的正负极，写出所需的器材、主要步骤和判断标准．
四、计算类综合题。
24、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
2022秋人教版物理九年级上册第15章电流和电路习题选有参考答案
人教九全第15章 电流和电路
一、选择题。
1、用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可判定
A．小球一定带正电 B．小球一定不带电（ ）
C．小球一定带负电 D．小球可能带负电，也可能不带电
【答案】C
2、塑料外壳的手电筒的构造如图所示，手电筒内装了两节干电池．关于手电筒的电路，下列说法正确的是（ ）
A．灯泡发光时，电能转化为化学能
B．干电池为电源，按键为电路开关
C．金属弹簧为绝缘体，不属于电路的一部分
D．灯泡发光时，灯丝中的电流是由正电荷定向移动形成的
【答案】B
3、带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行，下列电路设计符合要求的是( )
　　
A B
　　　
C D
【答案】D
4、一同学使用电流表测电流时，若估计被测电流约为0.8 A，该同学应选用下列哪组接线柱接入电路( )
A．“－”和“0.6” B．“－”和“3”
C．“0.6”和“3” D．以上三组都可以
【答案】B
5、两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两者的电流
A．亮的电流大 B．暗的电流大 C．两者电流相同 D．无法比较
【答案】C
6、被丝绸摩擦过的玻璃棒带上正电荷，这是因为（ ）
A．有电子发生了转移 B．有原子核发生了转移
C．摩擦创造了正电荷 D．摩擦创造了负电荷
【答案】A
7、下列不属于电器的是（ ）
A．节能灯 B．电熨斗
C．电热水壶 D．电池
【答案】D
8、破壁机可以瞬间击破食物细胞壁，让食材营养释放更充分。某品牌破壁机(如图所示)设置了安全开关S1和工作开关S2，当杯体放在主机上时S1自动闭合，安全指示灯亮起；再闭合S2，电动机启动破壁，下列电路图符合上述要求的是( )
【答案】B
9、某同学使用电流表时，估计待测电路中的电流应选用0～0.6 A的量程，但他误用0～3 A的量程来测量．这样做的结果是( )
A．指针摆动角度大，会损坏电流表
B．指针摆动角度小，会损坏电流表
C．指针摆动角度小，读数比较准确
D．指针摆动角度小，读数不够准确
【答案】D
10、将L1、L2、L3三盏灯串联在电路中，发现L1最暗，L2较亮，发现L3最亮，则通过三盏灯的电流
A．I1＞I2＞I3 B．I1=I2=I3 C．I1＜I2＜I3 D．无法判断
【答案】B
11、四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法正确的是（ ）
A．A球与C球一定带有异种电荷
C．B球可能带电，也可能不带电
B．B球与D球一定带有同种电荷
D．D球可能带电，也可能不带电
【答案】D
12、如图所示的四个电路图中，各元器件均完好，各开关都闭合后，仅有一只灯泡能发光的是（ ）
A． B．C．D．
【答案】C
13、如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是( )
A．L1不亮，L2亮 B．L1和L2都亮
C．L2不亮，L1亮 D．L1和L2都不亮
【答案】A
14、某同学利用如图所示电路测量电路电流．闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度．产生这种现象的原因可能是( )
A．小灯泡被短接 B．小灯泡发生断路
C．电流表使用的量程小了 D．电流表的接线柱接反了
【答案】C
15、把两个小灯串联后接入电路中，发现两个小灯的亮暗程度不同，经测量通过较暗电灯的电流是0.4 A，那么通过较亮电灯的电流将
A．大于0.4 A B．小于0.4 A C．等于0.4 A D．无法确定
【答案】C
二、填空题。
16、为了积极响应党和国家号召,践行绿色发展理念,某企业引进静电除尘设备,治理生产中的空气污染。启动静电除尘设备,混浊空气进入除尘腔即被电离成离子和电子,由于异种电荷互相________,其中的电子会向设备的阳极板(带正电)运动,在运动过程中遇到尘粒,使尘粒带上________（选填“正”或“负”)电荷,带了电的尘粒继续运动,碰到阳极板失去电性,在________的作用下,落向底部的集尘板。
【答案】吸引；负；重力
17、为避免点燃烟花时造成人员伤害，小明设计了烟花定时自动点火装置，原理如图所示．装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间．为完善设计方案，还需要在 (填“a”或“b”)处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作．点燃烟花前，定时器(相当于导线)在电路中应处于 状态．
【答案】a 通路
18、如图所示的电路中，电源电压为3V，当开关S1闭合时，灯L1与L2_____联，再闭合S2时，会出现的情况是_____ 。
A．电压表被烧坏 B．电流表将被烧坏
C．灯L1亮，灯L2不亮 D．两只灯泡都将被烧坏
【答案】并 B
19、如图所示的电流表，把表的“－”和“3”两个接线柱接入电路，其读数是________A，如果接的是“－”和“0.6”两个接线柱，那么读数为________A.
【答案】0.5 0.1
20、在如图（a）所示的电路中，当开关闭合后，两灯都发光，两个电流表A和A1的指针所指位置均为图（b）所示，则通过L1的电流是 ______ ，通过L2的电流是 ______ ．
【答案】 0.32A 1.28A
三、作图题。
21、下午放学回来，家中有些电灯常常亮一天。为避免此现象发生，晓丽想设计如图电路：
要求：离家时，断开家门口安装的开关S，家中电灯均断电（电冰箱除外），回家后，闭合开关S，再闭合开关S1、S2，黄灯、绿灯才亮。
【答案及解析】电冰箱并联在电源上，开关S1与黄灯串联、S2与绿灯串联后再并联，开关S控制家中电灯，如图所示：
四、实验题。
22、如图甲是“探究串联电路电流特点”的实验电路图。
（1）实验中，连入电路的电流表如图乙所示，此时使用的量程是________A，刻度盘上每个小格表示________A。
（2）下表是某同学实验中的一组数据：
电流表的位置 A B C
电流I/A 0.3 0.3 1.5
上述表格所记录的数据中，明显错误的数值是_______点电流（此时电流表示数如图乙所示）。请指出造成错误的原因是_____________________________。排除错误后，根据实验数据可得出的结论为_______________________________________________________。
【答案】（1）0~0.6 0.02
（2）C 选错量程读数 在串联电路中，各处的电流都相等
23、发光二极管是一种电子元件，简称LED，它的两个引脚分为正极和负极，如图甲和乙是、实物图和电路图符号．它具有单向导电性，电流由正极经过LED流向负极时LED发光，反之，电流不能由负极经过LED流向正极．现有一个正负极不明的发光二极管，请你自选器材设计实验判断出两个引脚的正负极，写出所需的器材、主要步骤和判断标准．
【答案】（1）实验器材：一节电池，开关，发光二极管，导线；
（2）实验步骤和判断标准：①按照下面的电路图连接电路
②闭合开关后，如果二极管发光，根据二极管的单向导电性可知，接电池正极的一端是二极管的正极；若发现二极管不发光，表明接电池正极的一端是二极管的负极。
四、计算类综合题。
24、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
【答案】（1）通过灯L1的电流为1.2 A （2）通过L2的电流为0.3 A
（3）电流表A1的示数将变小
