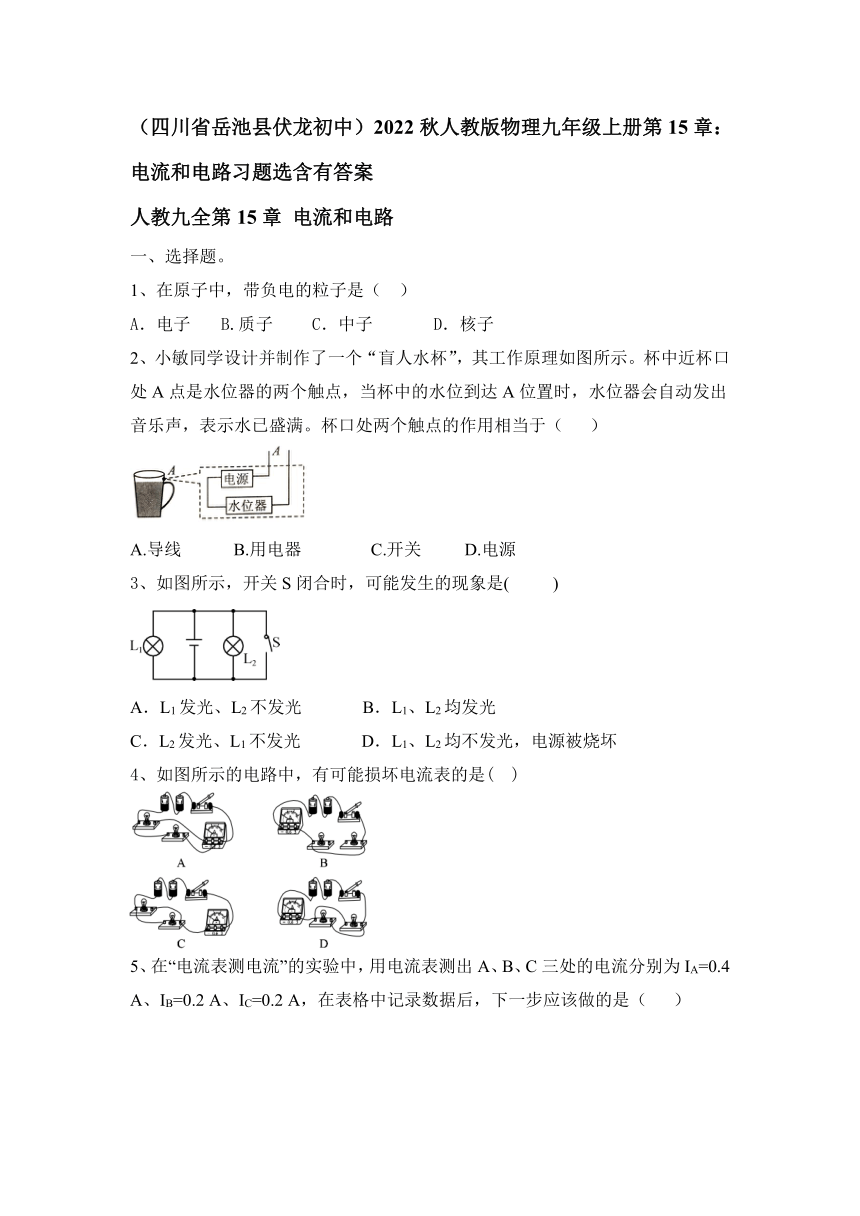

（四川省岳池县伏龙初中）2022秋人教版物理九年级上册第15章：电流和电路习题选含有答案

（四川省岳池县伏龙初中）2022秋人教版物理九年级上册第15章：电流和电路习题选含有答案
人教九全第15章 电流和电路
一、选择题。
1、在原子中，带负电的粒子是（ ）
A．电子 B.质子 C．中子 D．核子
2、小敏同学设计并制作了一个“盲人水杯”，其工作原理如图所示。杯中近杯口处A点是水位器的两个触点，当杯中的水位到达A位置时，水位器会自动发出音乐声，表示水已盛满。杯口处两个触点的作用相当于（ ）
A.导线 B.用电器 C.开关 D.电源
3、如图所示，开关S闭合时，可能发生的现象是( )
A．L1发光、L2不发光 B．L1、L2均发光
C．L2发光、L1不发光 D．L1、L2均不发光，电源被烧坏
4、如图所示的电路中，有可能损坏电流表的是( )

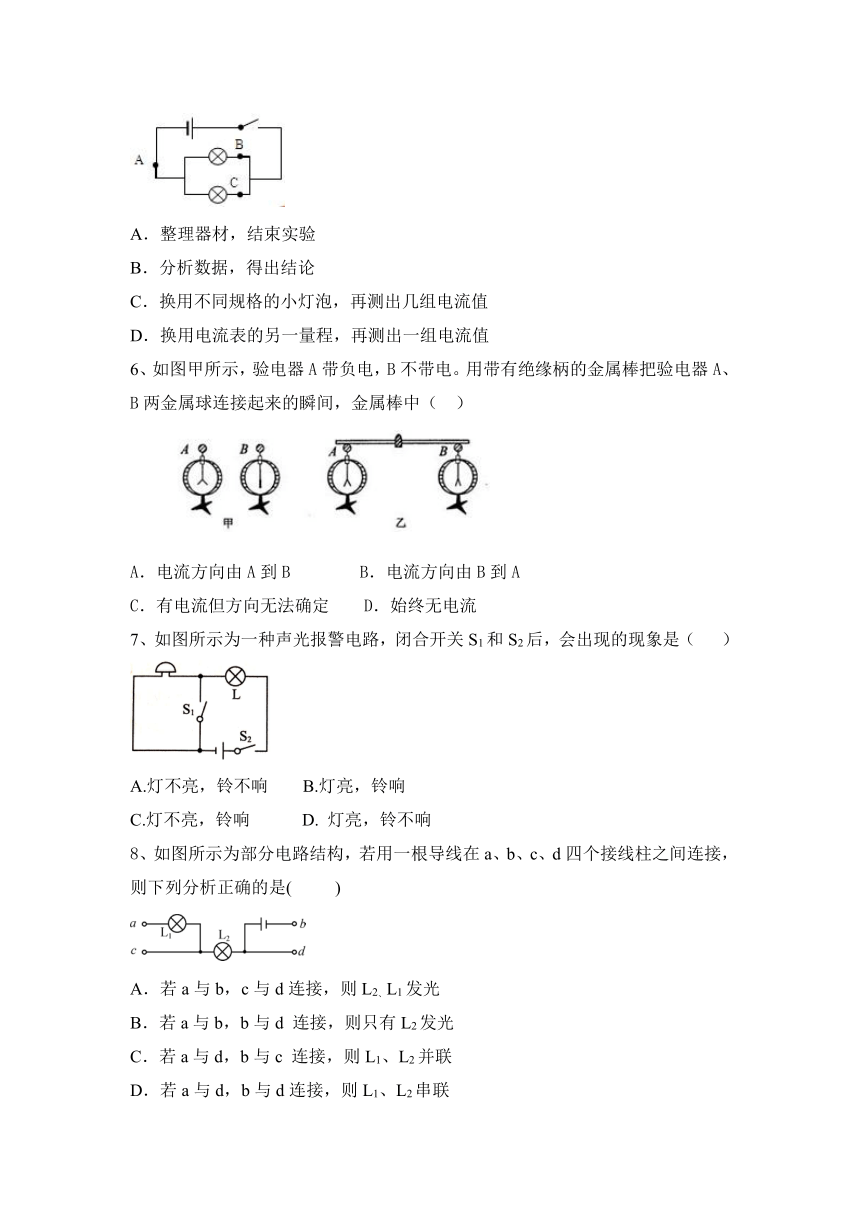

5、在“电流表测电流”的实验中，用电流表测出A、B、C三处的电流分别为IA=0.4 A、IB=0.2 A、IC=0.2 A，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
6、如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中（ ）
A．电流方向由A到B B．电流方向由B到A
C．有电流但方向无法确定 D．始终无电流
7、如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（ ）
A.灯不亮，铃不响 B.灯亮，铃响
C.灯不亮，铃响 D. 灯亮，铃不响
8、如图所示为部分电路结构，若用一根导线在a、b、c、d四个接线柱之间连接，则下列分析正确的是( )
A．若a与b，c与d连接，则L2、L1发光
B．若a与b，b与d 连接，则只有L2发光
C．若a与d，b与c 连接，则L1、L2并联
D．若a与d，b与d连接，则L1、L2串联

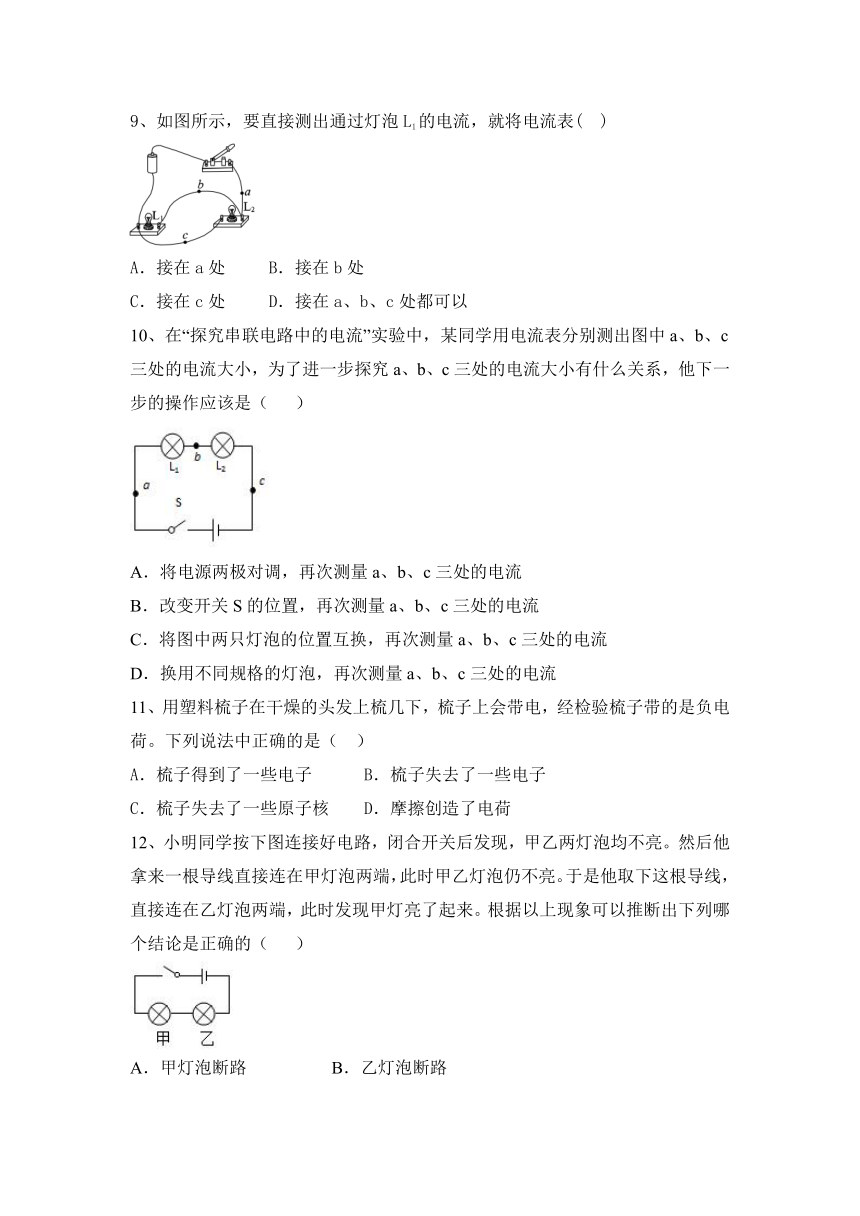

9、如图所示，要直接测出通过灯泡L1的电流，就将电流表( )
A．接在a处 B．接在b处
C．接在c处 D．接在a、b、c处都可以
10、在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（ ）
A．将电源两极对调，再次测量a、b、c三处的电流
B．改变开关S的位置，再次测量a、b、c三处的电流
C．将图中两只灯泡的位置互换，再次测量a、b、c三处的电流
D．换用不同规格的灯泡，再次测量a、b、c三处的电流
11、用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷。下列说法中正确的是（ ）
A．梳子得到了一些电子 B．梳子失去了一些电子
C．梳子失去了一些原子核 D．摩擦创造了电荷
12、小明同学按下图连接好电路，闭合开关后发现，甲乙两灯泡均不亮。然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮。于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。根据以上现象可以推断出下列哪个结论是正确的（ ）
A．甲灯泡断路 B．乙灯泡断路
C．甲乙灯泡都断路 D．电源坏了

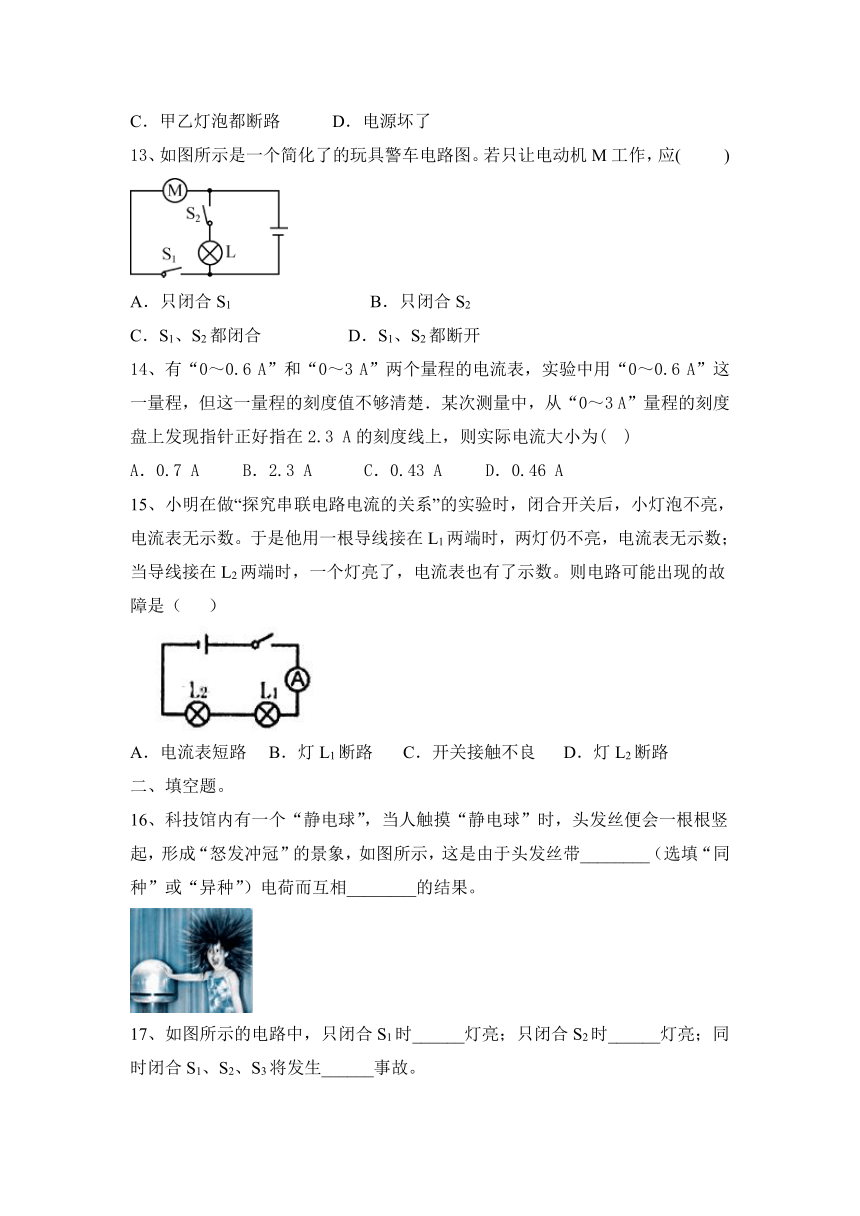

13、如图所示是一个简化了的玩具警车电路图。若只让电动机M工作，应( )
A．只闭合S1 B．只闭合S2
C．S1、S2都闭合 D．S1、S2都断开
14、有“0～0.6 A”和“0～3 A”两个量程的电流表，实验中用“0～0.6 A”这一量程，但这一量程的刻度值不够清楚．某次测量中，从“0～3 A”量程的刻度盘上发现指针正好指在2.3 A的刻度线上，则实际电流大小为( )
A．0.7 A B．2.3 A C．0.43 A D．0.46 A
15、小明在做“探究串联电路电流的关系”的实验时，闭合开关后，小灯泡不亮，电流表无示数。于是他用一根导线接在L1两端时，两灯仍不亮，电流表无示数；当导线接在L2两端时，一个灯亮了，电流表也有了示数。则电路可能出现的故障是（ ）
A．电流表短路 B．灯L1断路 C．开关接触不良 D．灯L2断路
二、填空题。
16、科技馆内有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根竖起，形成“怒发冲冠”的景象，如图所示，这是由于头发丝带________（选填“同种”或“异种”）电荷而互相________的结果。

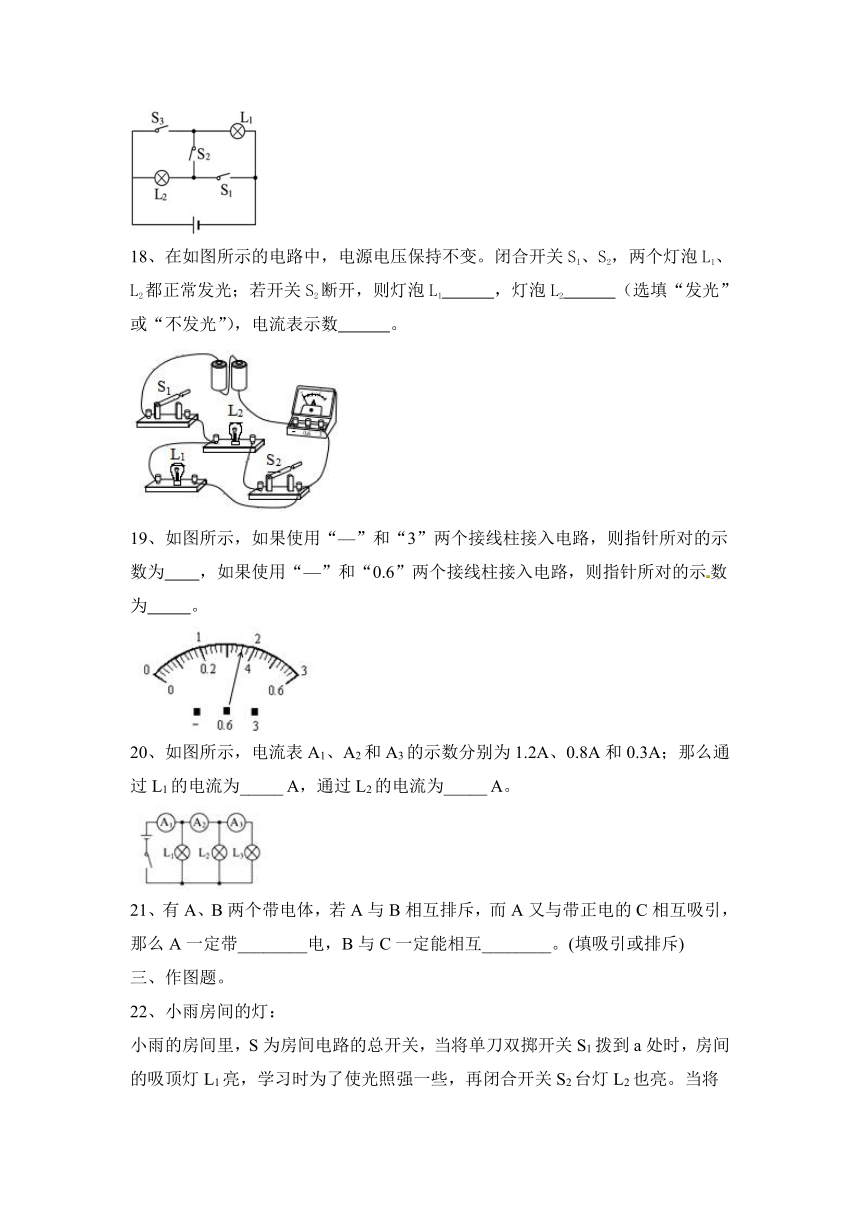

17、如图所示的电路中，只闭合S1时______灯亮；只闭合S2时______灯亮；同时闭合S1、S2、S3将发生______事故。
18、在如图所示的电路中，电源电压保持不变。闭合开关S1、S2，两个灯泡L1、L2都正常发光；若开关S2断开，则灯泡L1　 　，灯泡L2　 　（选填“发光”或“不发光”），电流表示数　 　。
19、如图所示，如果使用“—”和“3”两个接线柱接入电路，则指针所对的示数为 ，如果使用“—”和“0.6”两个接线柱接入电路，则指针所对的示数为 。
20、如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A；那么通过L1的电流为_____ A，通过L2的电流为_____ A。
21、有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带________电，B与C一定能相互________。(填吸引或排斥)
三、作图题。
22、小雨房间的灯：
小雨的房间里，S为房间电路的总开关，当将单刀双掷开关S1拨到a处时，房间的吸顶灯L1亮，学习时为了使光照强一些，再闭合开关S2台灯L2也亮。当将S1拨到b处时，L1、L2都熄灭，而可以调节亮度的床头灯L3亮。现给你一个电源、一个滑动变阻器、一个单刀双掷开关、2个开关、3个灯泡、若干导线，请你设计上述电路，将电路图画在方框内。
四、实验题。
23、小明参观科技馆时，一组静电实验给他留下了深刻的印象．回爱后他把实验情景绘成一幅平面示意图如图所示，图中 为放在绝缘支架上的带正电球体， 为用绝缘丝线悬吊的带正电的小球．先后将小球 悬吊在距离 球远近不同的 、 、 处。
（1）小球 偏离竖直方向的原因是：________ 。
（2）请你根据图中所示情景，提出一个可探究的科学问题：________
________ 。
五、计算类综合题。
24、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
（四川省岳池县伏龙初中）2022秋人教版物理九年级上册第15章：电流和电路习题选含有答案
人教九全第15章 电流和电路
一、选择题。
1、在原子中，带负电的粒子是（ ）
A．电子 B.质子 C．中子 D．核子
【答案】A
2、小敏同学设计并制作了一个“盲人水杯”，其工作原理如图所示。杯中近杯口处A点是水位器的两个触点，当杯中的水位到达A位置时，水位器会自动发出音乐声，表示水已盛满。杯口处两个触点的作用相当于（ ）
A.导线 B.用电器 C.开关 D.电源
【答案】C
3、如图所示，开关S闭合时，可能发生的现象是( )
A．L1发光、L2不发光 B．L1、L2均发光
C．L2发光、L1不发光 D．L1、L2均不发光，电源被烧坏
【答案】D
4、如图所示的电路中，有可能损坏电流表的是( )
【答案】B
5、在“电流表测电流”的实验中，用电流表测出A、B、C三处的电流分别为IA=0.4 A、IB=0.2 A、IC=0.2 A，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
【答案】C
6、如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中（ ）
A．电流方向由A到B B．电流方向由B到A
C．有电流但方向无法确定 D．始终无电流
【答案】B
7、如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（ ）
A.灯不亮，铃不响 B.灯亮，铃响
C.灯不亮，铃响 D. 灯亮，铃不响
【答案】D
8、如图所示为部分电路结构，若用一根导线在a、b、c、d四个接线柱之间连接，则下列分析正确的是( )
A．若a与b，c与d连接，则L2、L1发光
B．若a与b，b与d 连接，则只有L2发光
C．若a与d，b与c 连接，则L1、L2并联
D．若a与d，b与d连接，则L1、L2串联
【答案】C
9、如图所示，要直接测出通过灯泡L1的电流，就将电流表( )
A．接在a处 B．接在b处
C．接在c处 D．接在a、b、c处都可以
【答案】B
10、在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（ ）
A．将电源两极对调，再次测量a、b、c三处的电流
B．改变开关S的位置，再次测量a、b、c三处的电流
C．将图中两只灯泡的位置互换，再次测量a、b、c三处的电流
D．换用不同规格的灯泡，再次测量a、b、c三处的电流
【答案】D
11、用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷。下列说法中正确的是（ ）
A．梳子得到了一些电子 B．梳子失去了一些电子
C．梳子失去了一些原子核 D．摩擦创造了电荷
【答案】A
12、小明同学按下图连接好电路，闭合开关后发现，甲乙两灯泡均不亮。然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮。于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。根据以上现象可以推断出下列哪个结论是正确的（ ）
A．甲灯泡断路 B．乙灯泡断路
C．甲乙灯泡都断路 D．电源坏了
【答案】B
13、如图所示是一个简化了的玩具警车电路图。若只让电动机M工作，应( )
A．只闭合S1 B．只闭合S2
C．S1、S2都闭合 D．S1、S2都断开
【答案】A
14、有“0～0.6 A”和“0～3 A”两个量程的电流表，实验中用“0～0.6 A”这一量程，但这一量程的刻度值不够清楚．某次测量中，从“0～3 A”量程的刻度盘上发现指针正好指在2.3 A的刻度线上，则实际电流大小为( )
A．0.7 A B．2.3 A C．0.43 A D．0.46 A
【答案】D
15、小明在做“探究串联电路电流的关系”的实验时，闭合开关后，小灯泡不亮，电流表无示数。于是他用一根导线接在L1两端时，两灯仍不亮，电流表无示数；当导线接在L2两端时，一个灯亮了，电流表也有了示数。则电路可能出现的故障是（ ）
A．电流表短路 B．灯L1断路 C．开关接触不良 D．灯L2断路
【答案】D
二、填空题。
16、科技馆内有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根竖起，形成“怒发冲冠”的景象，如图所示，这是由于头发丝带________（选填“同种”或“异种”）电荷而互相________的结果。
【答案】同种；排斥
17、如图所示的电路中，只闭合S1时______灯亮；只闭合S2时______灯亮；同时闭合S1、S2、S3将发生______事故。
【答案】L2 L1、L2 短路
18、在如图所示的电路中，电源电压保持不变。闭合开关S1、S2，两个灯泡L1、L2都正常发光；若开关S2断开，则灯泡L1　 　，灯泡L2　 　（选填“发光”或“不发光”），电流表示数　 　。
【答案】发光；不发光；变小
19、如图所示，如果使用“—”和“3”两个接线柱接入电路，则指针所对的示数为 ，如果使用“—”和“0.6”两个接线柱接入电路，则指针所对的示数为 。
【答案】1.8A ， 0.36A
20、如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A；那么通过L1的电流为_____ A，通过L2的电流为_____ A。
【答案】0.4 0.5
21、有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带________电，B与C一定能相互________。(填吸引或排斥)
【答案】负；吸引
三、作图题。
22、小雨房间的灯：
小雨的房间里，S为房间电路的总开关，当将单刀双掷开关S1拨到a处时，房间的吸顶灯L1亮，学习时为了使光照强一些，再闭合开关S2台灯L2也亮。当将S1拨到b处时，L1、L2都熄灭，而可以调节亮度的床头灯L3亮。现给你一个电源、一个滑动变阻器、一个单刀双掷开关、2个开关、3个灯泡、若干导线，请你设计上述电路，将电路图画在方框内。
【答案及解析】开关S、S1在干路上，灯泡L3和滑动变阻器串联后，再与灯泡L1、L2并联，并且开关S2控制灯泡L2；如图所示：
四、实验题。
23、小明参观科技馆时，一组静电实验给他留下了深刻的印象．回爱后他把实验情景绘成一幅平面示意图如图所示，图中 为放在绝缘支架上的带正电球体， 为用绝缘丝线悬吊的带正电的小球．先后将小球 悬吊在距离 球远近不同的 、 、 处。
（1）小球 偏离竖直方向的原因是：________ 。
（2）请你根据图中所示情景，提出一个可探究的科学问题：________
________ 。
【答案】（1）B受到A的排斥力
（2）B球偏离竖直方向的角度与B到A的距离是否有关？
【解析】（1）小球在重力的作用下应该在竖直方向上静止，向右偏转，说明其受到了向右的力，由于小球与物体A都带正电，所以其向右偏转是由于受到同种电荷相互排斥力造成的；（2）随着小球距离带电体A的距离在增大，发现小球在竖直方向上偏转的角度在减小，即其受到的作用力在减小，由此可以提出猜想问题：电荷间的作用力大小与电荷间的距离有什么关系？（电荷间的排斥力与悬线偏离竖直方向的角度有什么关系？或同种电荷间的排斥力大小与什么有关？）
五、计算类综合题。
24、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
【答案及解析】 (1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联，电流表A1和A2都测量电路中的电流，电流表A1的示数如图乙所示，该电流表选用小量程，分度值为0.02 A，则A1的示数为0.1 A，因串联电路中电流处处相等，故电流表A1和A2的示数相等，都等于0.1 A；电流表A3处于断路状态，因此其示数为0 A；
(2)当S2和S3闭合、S1断开时，两灯并联，电流表A3测干路电流，A1、A2分别测L2和L1支路的电流，
因并联电路中干路电流等于各支路电流之和，
所以当S2和S3闭合、S1断开时，电流表A1的示数：IA1＝IA3－IA2＝0.7 A－0.3 A＝0.4 A；
(3)当S1、S2和S3同时闭合时，电流从电源正极流出，直接从S3、S1回到电源负极，故发生电源短路，电源将被烧坏。
