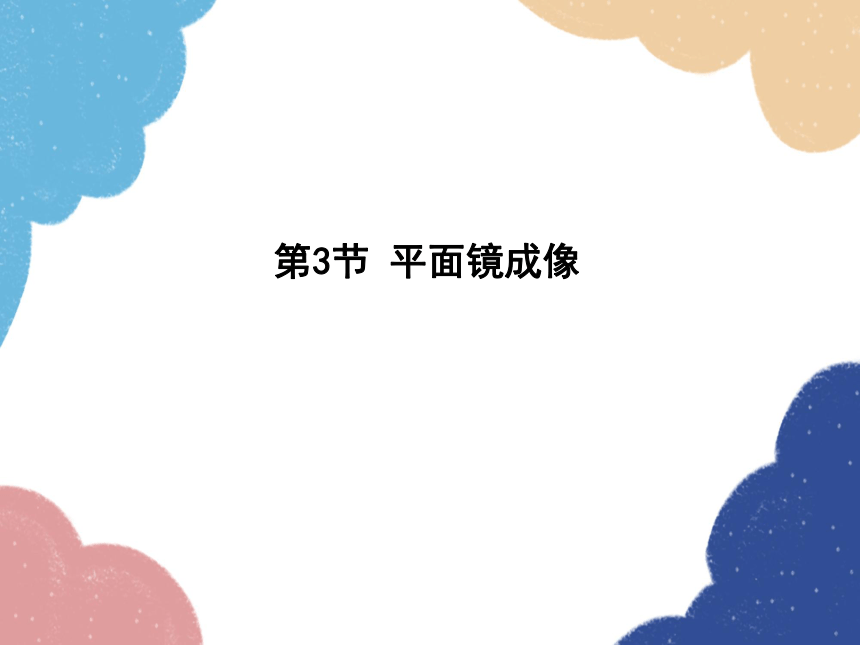

第3节 平面镜成像

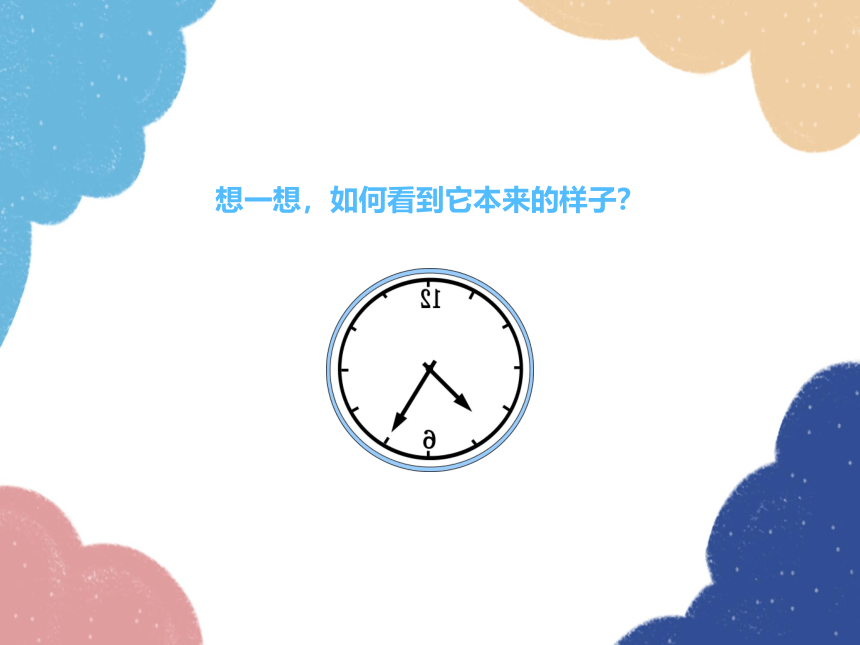

想一想，如何看到它本来的样子？

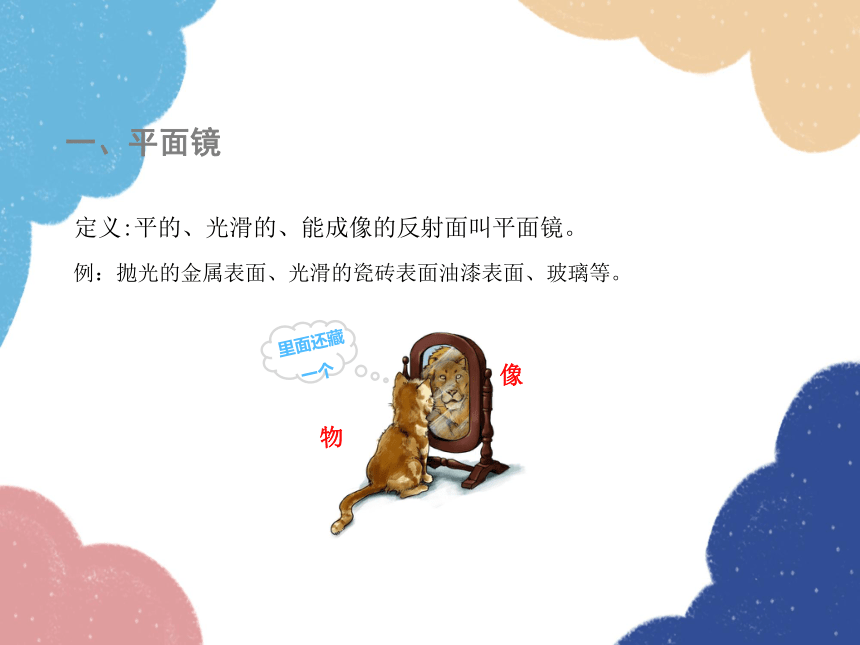

一、平面镜
例：抛光的金属表面、光滑的瓷砖表面油漆表面、玻璃等。
定义:平的、光滑的、能成像的反射面叫平面镜。
里面还藏一个
物
像

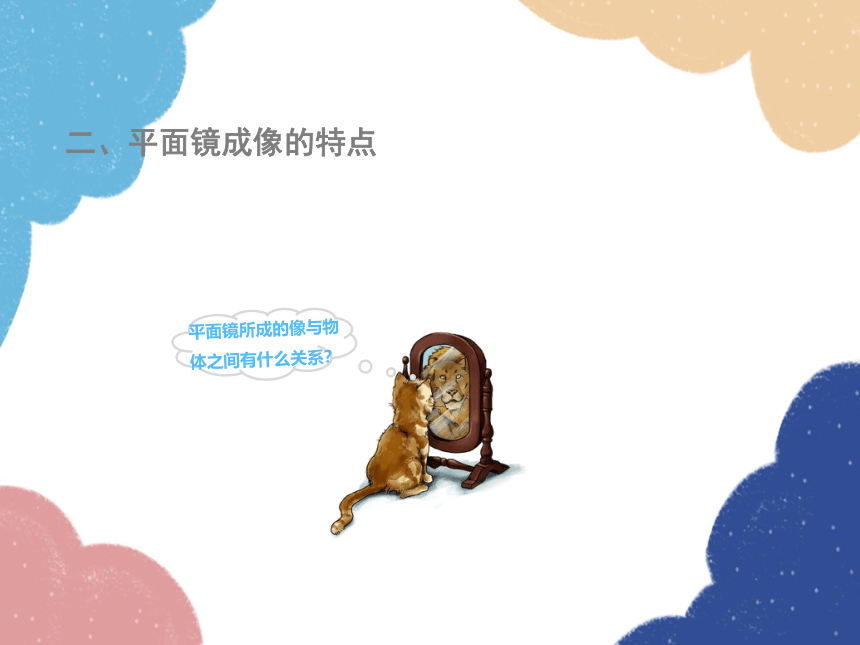

平面镜所成的像与物体之间有什么关系？

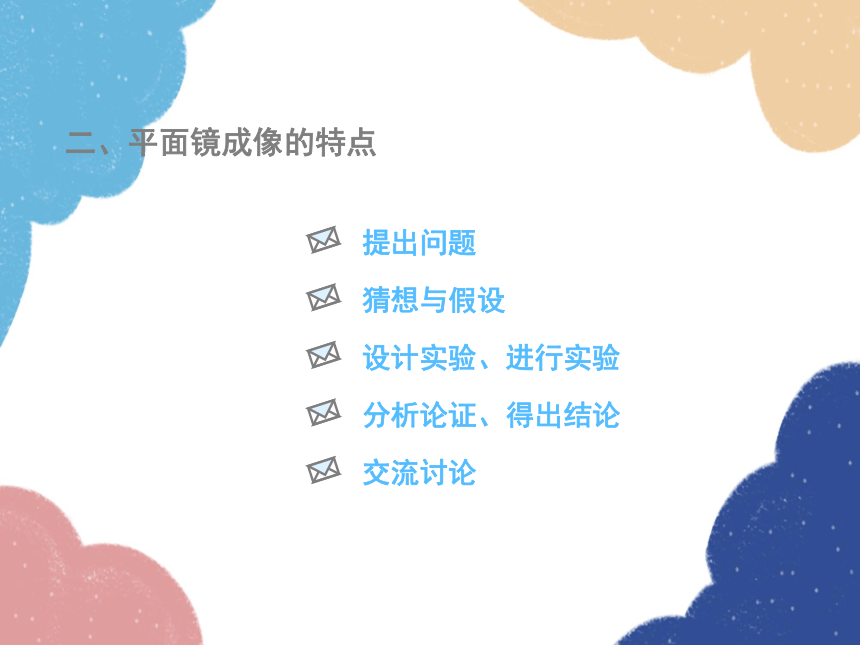

二、平面镜成像的特点
二、平面镜成像的特点
提出问题
猜想与假设
设计实验、进行实验
分析论证、得出结论
交流讨论
提出问题
平面镜成像时，像的位置、大小跟物体的位置、大小有什么关系
猜想与假设
1.像和物体的大小可能相等
2.像和物体到平面镜的距离可能相等

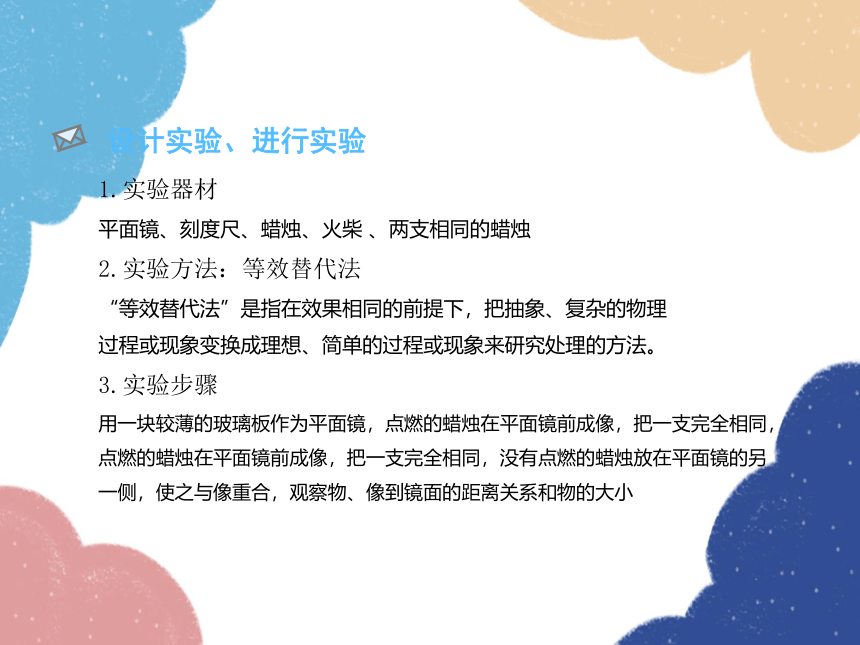

设计实验、进行实验
1.实验器材
平面镜、刻度尺、蜡烛、火柴 、两支相同的蜡烛
2.实验方法：等效替代法
“等效替代法”是指在效果相同的前提下，把抽象、复杂的物理
过程或现象变换成理想、简单的过程或现象来研究处理的方法。
3.实验步骤
用一块较薄的玻璃板作为平面镜，点燃的蜡烛在平面镜前成像，把一支完全相同，点燃的蜡烛在平面镜前成像，把一支完全相同，没有点燃的蜡烛放在平面镜的另一侧，使之与像重合，观察物、像到镜面的距离关系和物的大小
关系，改变点燃蜡烛镜面的距离，重做几次实验，多次测量。用直线把每次实验中蜡烛和它的像连接起来，用刻度尺测量它们到玻璃板的距离。填入下表：
次数 物到平面镜的距离/cm（物距） 像到平面镜的距离/cm（像距） 像与物大小比较（放大或缩小）
1
2
3
10
10
20
20
30
30
相等
相等
相等

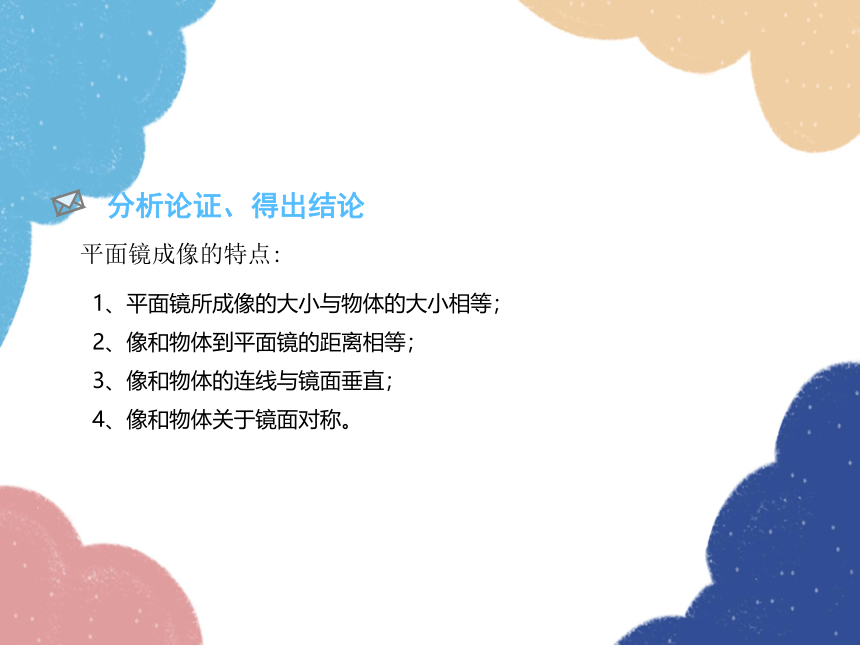

分析论证、得出结论
1、平面镜所成像的大小与物体的大小相等；
2、像和物体到平面镜的距离相等；
3、像和物体的连线与镜面垂直；
4、像和物体关于镜面对称。
平面镜成像的特点:
交流讨论
实验研究中的注意事项:
1、玻璃板替代平面镜的目的______________________
2、用薄的玻璃的目的__________________________
3、选两只相同的蜡烛的目的____________________
4、刻度尺作用________________________________
6、反复做三次目的_______________________________________
7、玻璃板为什么要竖直放置，不斜放？
8、用物体遮挡玻璃板后侧，是否还能成像？
便于找到像的位置
防止前后两个面各自反射成像
便于比较物、像大小关系
测量像、物到镜子的距离
避免实验结论的偶然性，使结论具有普遍性
不至于蜡烛成的像偏上或偏下，保证移动过程中，蜡烛B总能与像重合
能
2021/3/1
三、平面镜成像的相关作图
实像
小孔成像中，景物的像可以呈现在塑料薄膜上
实像：由实际光线会聚而成的像，叫做实像。
胶卷照相机中，胶片记录的就是景物经过镜头所成的实像
O1
N1
B1
O2
N2
B2
.S′
虚像：平面镜所成的像是虚像
平面镜成像原理
虚像
.S
实像 虚像
形成 由实际光线会聚而成的 由实际光线的反向延长线会聚而成的
显示 能用光屏承接 人眼可以看到 不能用光屏承接
只能用人眼观看
实例 小孔成像 平面镜成像
图示
实像与虚像区别
M
N
A
B
A′
B′
平面镜成像的作图
根据平面镜成像的特点作图: 对称法
作出物体AB在平面镜中所成的像A′B′
注意：虚像用虚线表示。
然后根据像到平面镜的距离相等确定像点。
方法一
先过物点向平面镜所在的直线做垂线，
方法二
A′
B′
A
B
M
N
根据平面镜成像原理作图：原理法（光的反射）
1、任取两条入射光线。
2、过入射点作法线。
3、根据反射角等于入射角，画出反射光线。
4、两条反射光线的反向延长线的交点为像点。
2021/3/1
三、平面镜应用
古代妇女对着铜镜梳妆
45
45
潜望镜
成像、改变光的传播方向（如：潜望镜）、利用平面镜增加视野
2021/3/1
四、球面镜（凸面镜、凹面镜）
球面镜
用球面的内表面作反射面的叫凹面镜。
用球面的外表面作反射面的叫凸面镜。
反射面是球面的一部分的镜子叫球面镜。
球面镜的分类
2021/3/1
小结
成像原理
光的反射定律
平面镜
反射面是平面的镜叫平面镜。
平面镜成像
像和物大小相等
平面镜成虚像
像和物到镜面的距离相等
像和物的连线垂直于镜面
成像特点
2021/3/1
小结
应用
球面镜
成像
改变光的传播方向（如：潜望镜）
利用平面镜增加视野
作图方法
根据成像原理
根据成像特点
凹面镜
凸面镜
课堂练习
1.照镜子时，平面镜中“人”的大小取决于( )
A.人本身的大小 B.平面镜的大小
C.人到平面镜的距离 D.平面镜放置的高低
A
2.人向平面镜走近时，他在镜中的像将（ ）
A、变大
B、 变小
C、不变
C
3.“桂林山水甲天下”，漓江两岸秀美的山峰在平静的水面清晰地映出“倒影”，它是 ( )
A．山的影子
B．山的实像
C．山倒立的虚像
D．山正立的虚像
D
4、从平面镜内看到一只钟面上的指针位置如图所示，此时时间是（ ）。
A、7:25
B、6:35
C、5:25
D、4:35
D
5、平面镜成像是由于光的_______而形成。物体在平面镜中所成的像是_____________________。若小明同学身高1.5m，他站在大衣柜的穿衣镜前2m处，他在镜中的像高_____m；像与他相距_____m；若他逐渐远离穿衣镜，那么镜中的像大小将_____。（选填“变大”、“变小”、“不变”）
反射
正立等大的虚像
1.5
4
不变
6、指出下面各句话中的“影”所说明的光在传播过程中所遵从的物理规律，
（1）手影
（2）水中倒影
（3）立竿见影
（4）杯弓蛇影
( )
( )
( )
( )
光的直线传播
光的反射
光的直线传播
光的反射
7．某同学在做“平面镜成像的特点”实验时，将一块玻璃板竖直架在一把直尺的上面，再取两段等长的蜡烛A和B，一前一后竖放在直尺上，点燃玻璃板前的蜡烛A观察。在此实验中：
(1)直尺的作用是便于比较物与像 的关系；
(2)两段等长的蜡烛是为了比较物与像的___________的关系；
(3)移去蜡烛B，并在其所在位置上放一光屏，则
光屏上_____(填“能”或“不能”)接收到蜡
烛A的烛焰的像。这说明平面镜成的是________像。
到平面镜的距离
大小
不能
虚
