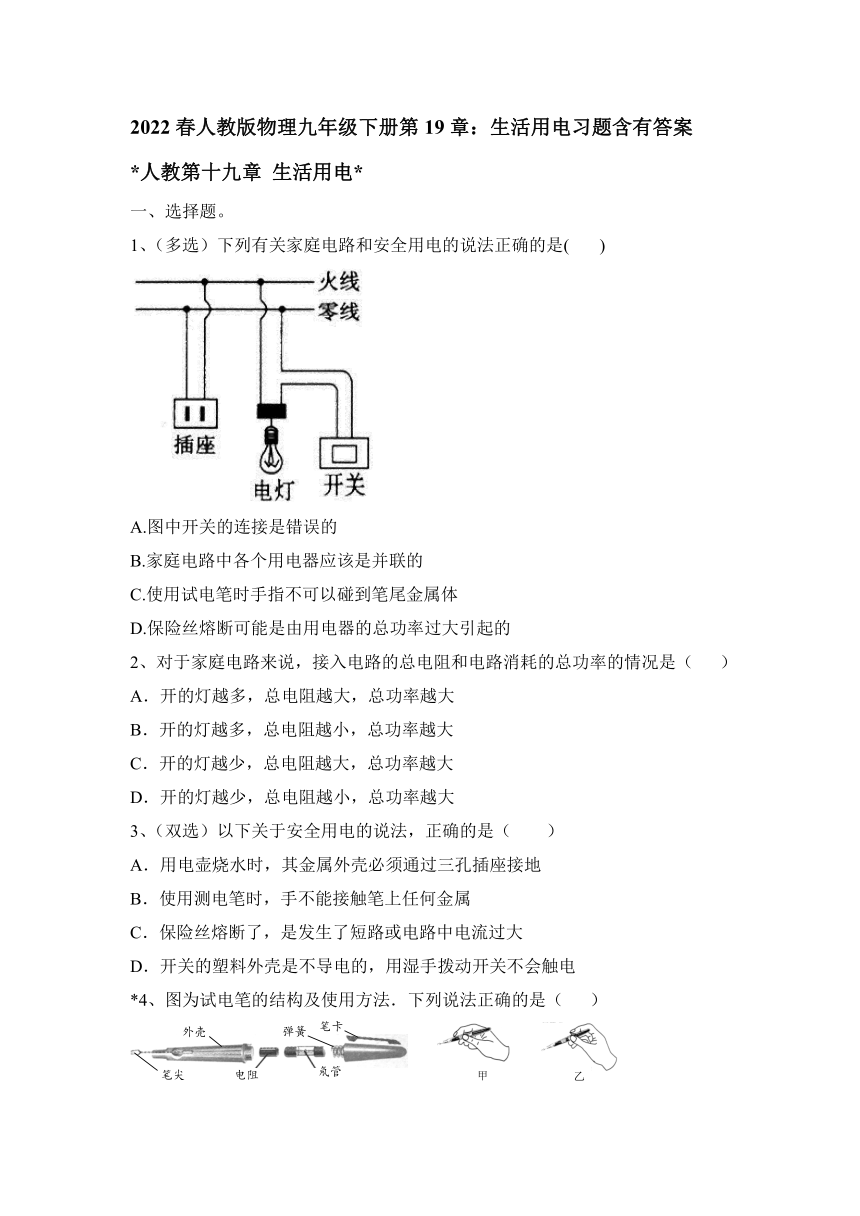

*人教第十九章 生活用电*
一、选择题。
1、（多选）下列有关家庭电路和安全用电的说法正确的是( )
A.图中开关的连接是错误的
B.家庭电路中各个用电器应该是并联的
C.使用试电笔时手指不可以碰到笔尾金属体
D.保险丝熔断可能是由用电器的总功率过大引起的
2、对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是（ ）
A．开的灯越多，总电阻越大，总功率越大
B．开的灯越多，总电阻越小，总功率越大
C．开的灯越少，总电阻越大，总功率越大
D．开的灯越少，总电阻越小，总功率越大
3、（双选）以下关于安全用电的说法，正确的是（　　）
A．用电壶烧水时，其金属外壳必须通过三孔插座接地
B．使用测电笔时，手不能接触笔上任何金属
C．保险丝熔断了，是发生了短路或电路中电流过大
D．开关的塑料外壳是不导电的，用湿手拨动开关不会触电
*4、图为试电笔的结构及使用方法．下列说法正确的是（ ）
A．试电笔可以判断物体是带正电还是带负电
B．若氖管发光，说明人体成为了电流的通路
C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D．在两种使用试电笔的方法中，甲是正确的，乙是错误的
5、（双选）下列说法中正确的是（　　）
A. 我国家庭电路的电压值为220V
B. 家庭电路中开关与其所控制的用电器是并联的
C. 家庭电路中，同时工作的用电器越多，总电阻越大
D. 家庭电路中，电流过大的原因可能是同时工作的用电器总功率过大

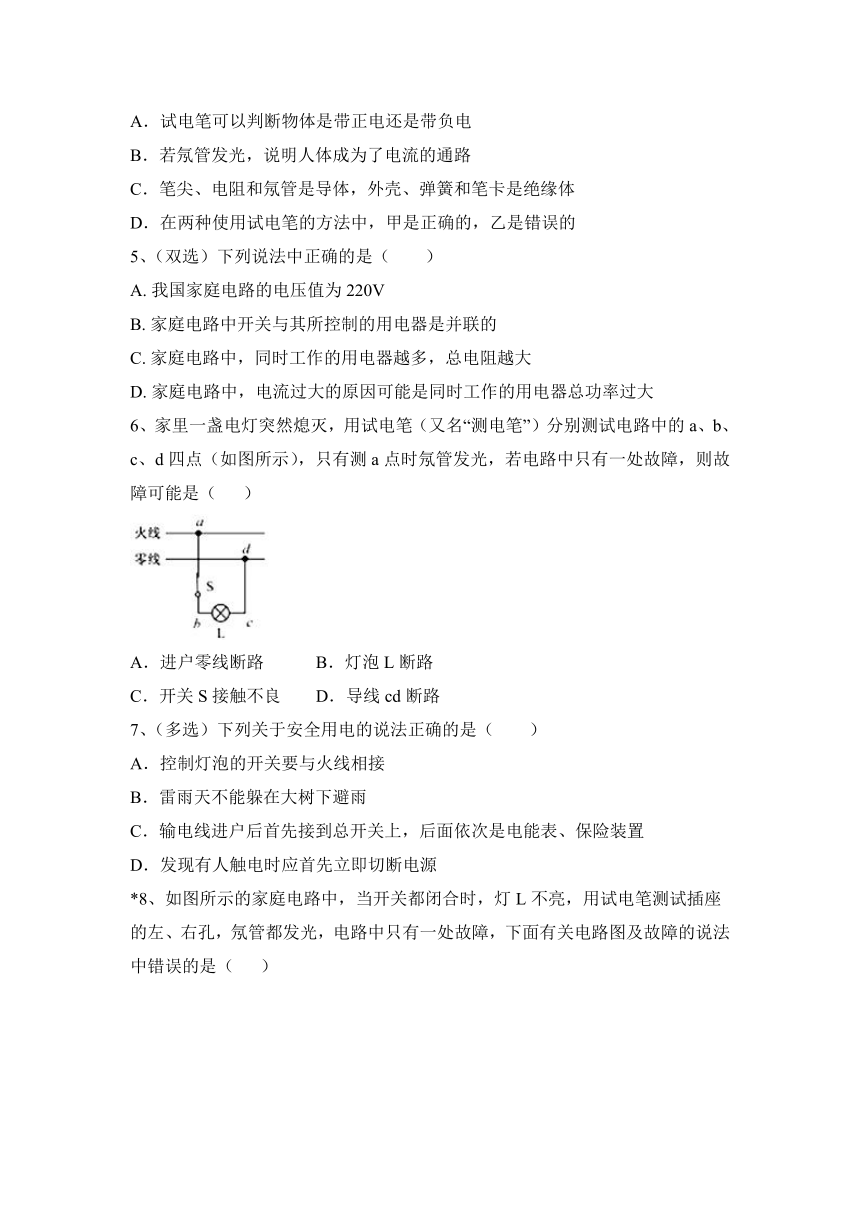

6、家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图所示），只有测a点时氖管发光，若电路中只有一处故障，则故障可能是（ ）
A．进户零线断路 B．灯泡L断路
C．开关S接触不良 D．导线cd断路
7、（多选）下列关于安全用电的说法正确的是（　　）
A．控制灯泡的开关要与火线相接
B．雷雨天不能躲在大树下避雨
C．输电线进户后首先接到总开关上，后面依次是电能表、保险装置
D．发现有人触电时应首先立即切断电源

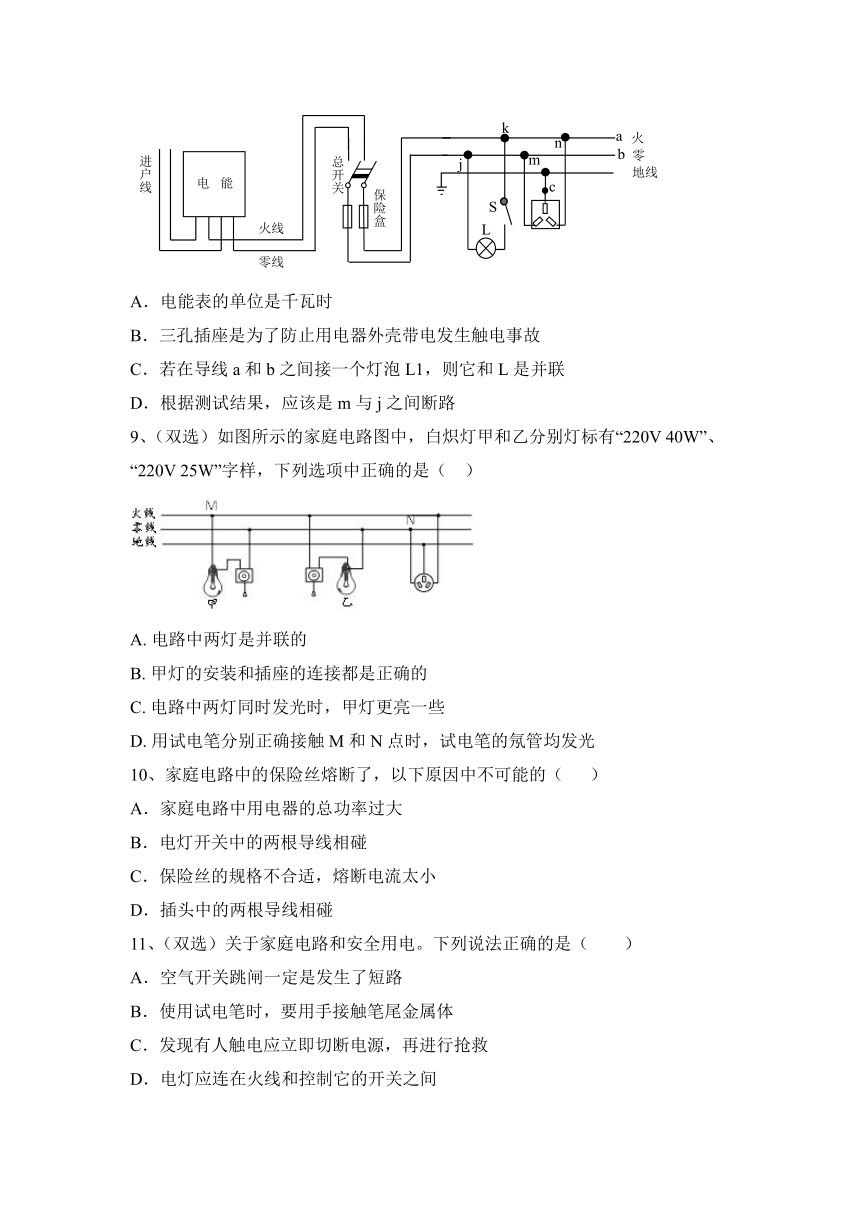

*8、如图所示的家庭电路中，当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下面有关电路图及故障的说法中错误的是（ ）
A．电能表的单位是千瓦时
B．三孔插座是为了防止用电器外壳带电发生触电事故
C．若在导线a和b之间接一个灯泡L1，则它和L是并联
D．根据测试结果，应该是m与j之间断路
9、（双选）如图所示的家庭电路图中，白炽灯甲和乙分别灯标有“220V 40W”、“220V 25W”字样，下列选项中正确的是（ ）
A. 电路中两灯是并联的
B. 甲灯的安装和插座的连接都是正确的
C. 电路中两灯同时发光时，甲灯更亮一些
D. 用试电笔分别正确接触M和N点时，试电笔的氖管均发光
10、家庭电路中的保险丝熔断了，以下原因中不可能的（ ）
A．家庭电路中用电器的总功率过大
B．电灯开关中的两根导线相碰
C．保险丝的规格不合适，熔断电流太小
D．插头中的两根导线相碰
11、（双选）关于家庭电路和安全用电。下列说法正确的是（　　）
A．空气开关跳闸一定是发生了短路
B．使用试电笔时，要用手接触笔尾金属体
C．发现有人触电应立即切断电源，再进行抢救
D．电灯应连在火线和控制它的开关之间

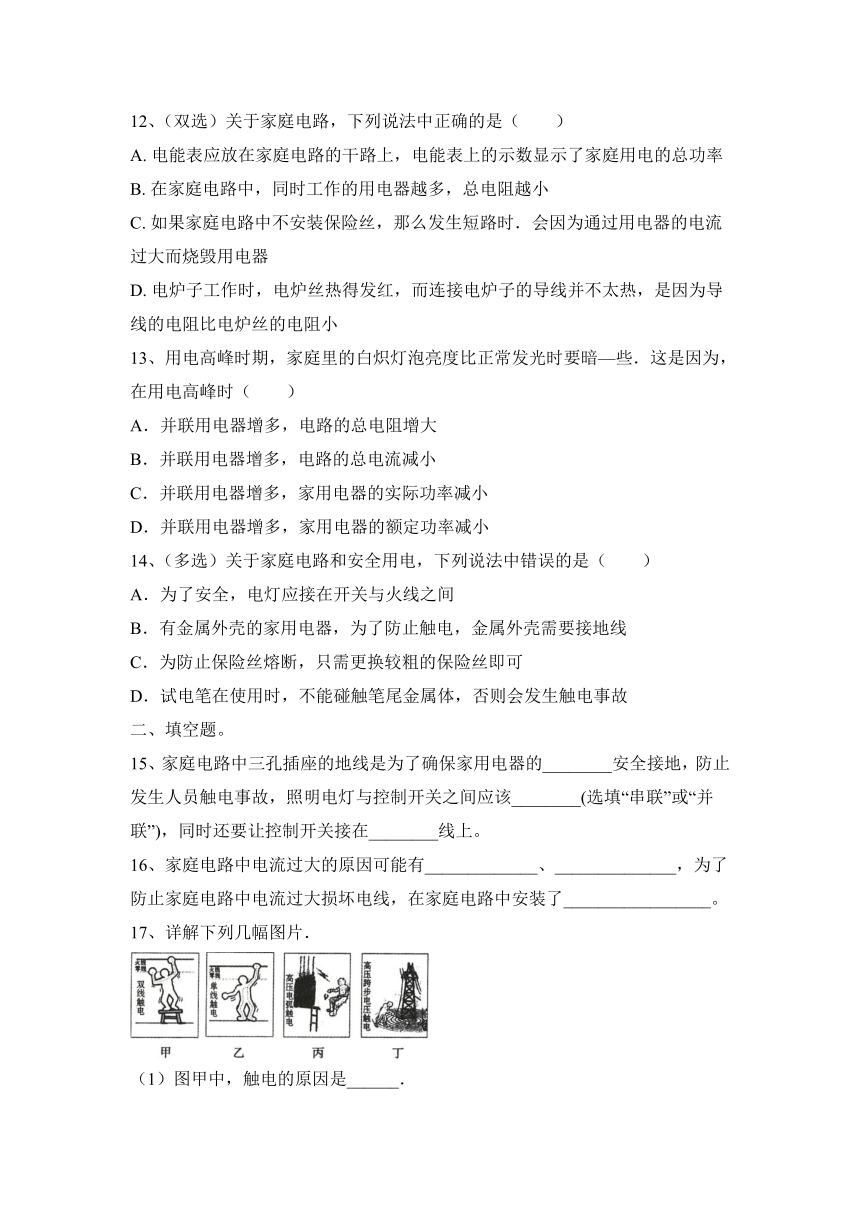

12、（双选）关于家庭电路，下列说法中正确的是（　　）
A. 电能表应放在家庭电路的干路上，电能表上的示数显示了家庭用电的总功率
B. 在家庭电路中，同时工作的用电器越多，总电阻越小
C. 如果家庭电路中不安装保险丝，那么发生短路时．会因为通过用电器的电流过大而烧毁用电器
D. 电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小
13、用电高峰时期，家庭里的白炽灯泡亮度比正常发光时要暗—些．这是因为，在用电高峰时（ ）
A．并联用电器增多，电路的总电阻增大
B．并联用电器增多，电路的总电流减小
C．并联用电器增多，家用电器的实际功率减小
D．并联用电器增多，家用电器的额定功率减小
14、（多选）关于家庭电路和安全用电，下列说法中错误的是（　　）
A．为了安全，电灯应接在开关与火线之间
B．有金属外壳的家用电器，为了防止触电，金属外壳需要接地线
C．为防止保险丝熔断，只需更换较粗的保险丝即可
D．试电笔在使用时，不能碰触笔尾金属体，否则会发生触电事故
二、填空题。
15、家庭电路中三孔插座的地线是为了确保家用电器的________安全接地，防止发生人员触电事故，照明电灯与控制开关之间应该________(选填“串联”或“并联”)，同时还要让控制开关接在________线上。
16、家庭电路中电流过大的原因可能有_____________、______________，为了防止家庭电路中电流过大损坏电线，在家庭电路中安装了_________________。
17、详解下列几幅图片．
（1）图甲中，触电的原因是______．
（2）图乙中，触电的原因是______．
（3）图丙中，触电的原因是人体靠近______带电体，产生电弧，与大地连通形成通路，造成触电．
（4）图丁中，触电的原因是人体靠近高压带电体，产生______电压，人体两脚连通形成通路，造成触电．
（5）根据四幅图，可知常见触电的实质是人体直接或间接与______连通，并通过______或______形成通路．总结出防止触电的措施是避免接触______或靠近高压线．
18、“珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识．在家庭电路中，为了防止触电，必把用电器的开关装在＿＿＿线上；当发现家用电器或电线失火时，必须先＿＿＿电源，然后再救火．
19、在家庭电路中，我们常使用 ________来判断火线或零线；当电路中电流过大时，造成电路“跳闸”或保险丝熔断的原因是电路短路或用电器 ________过大。
20、熔丝的材料应满足的条件是电阻率大，熔点________．熔丝应________联在电路中。
21、不能用手拉触电的人，因为人体是______，家里装修时，控制灯泡的开关处于断开状态，灯泡却亮着，原因可能是______
三、作图类综合题。

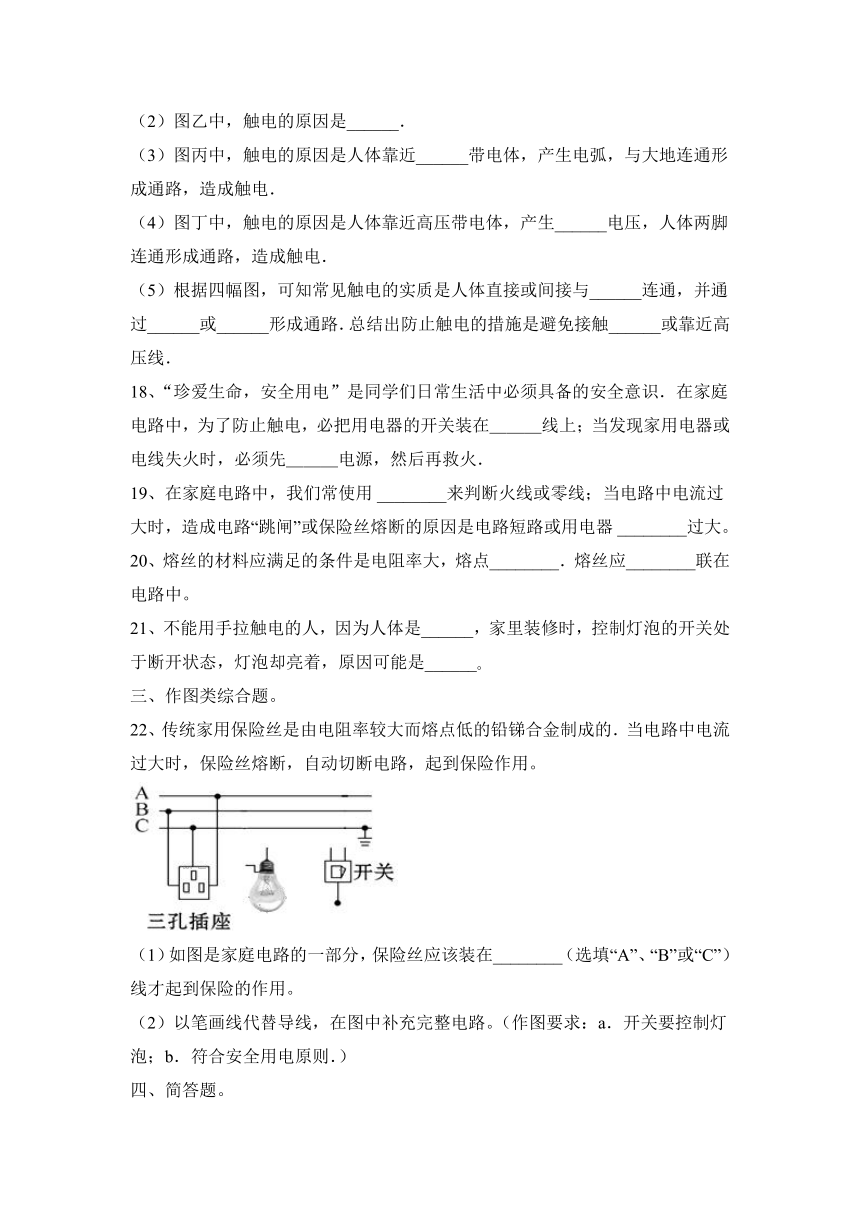

22、传统家用保险丝是由电阻率较大而熔点低的铅锑合金制成的．当电路中电流过大时，保险丝熔断，自动切断电路，起到保险作用。
（1）如图是家庭电路的一部分，保险丝应该装在________（选填“A”、“B”或“C”）线才起到保险的作用。
（2）以笔画线代替导线，在图中补充完整电路。（作图要求：a．开关要控制灯泡；b．符合安全用电原则．）
四、简答题。
23、如图所示，多个大功率用电器同时使用一个插排是不安全的，请利用所学的物理知识解释不安全的原因。
五、实验题。
24、小明同学观察到现在的手电筒大都由原来的一个小灯泡换成了多颗发光二极管，他通过使用发现这种手电筒非常明亮而且还非常省电．他很好奇，于是就到电子器材商店买了两颗这种发光二极管准备用实验测出它的额定功率．从包装盒上，他了解到这种发光二极管的额定电压是3V，正常发光时电阻约为80Ω左右．当他选好器材（电源是电压为6V的蓄电池，滑动变阻器上标有“20Ω、1A”字样）并将实验电路连成如图甲所示的情况后：
（1）请你用笔画线当导线，替他把电路连接完整（要求选择合适的量程，导线不交叉）
（2）实验前，老师建议王强同学先使用电压表的大量程．王强将电路连好并检查无误后，再将滑动变阻器调到阻值最大的位置，即图中的　 　端，这时，他闭合开关后发现发光二极管非常明亮且还冒烟，接着就被烧坏了．产生这种现象的原因是　 　．
（3）当王强找到原因换上合适的器材后，按照正确的操作规则将电压表的示数调到　 　V，这时他观察到电流表示数如图乙所示．则这时通过发光二极管的电流是　 　A，发光二极管的额定功率是　　　　W．
（4）在这个实验中，滑动变阻器所起的作用是：①　 　；②　 　．
六、计算类综合题。
26、小明家新购置了一台电热水器，电热水器的铭牌如图甲所示．若自来水的温度是20℃，加满水后，小明将温控开关调到如图乙所示的位置．接通电源，加热指示灯亮；达到设定温度时，加热指示灯熄灭．请回答下列问题：（水的比热容c水=4.2×103J/（kg ℃））
（1）为了安全用电，该电热水器的电源线插头应该是图中的________ （A/B）图。该电热水器的使用说明书上特别提醒：“请勿在同一线路上使用大功率电器”是为了防止________ 。
（2）加热指示灯从亮到灭的过程中，电热水器中的水一共吸收了多少热量？
（3）电热水器正常工作时，其发热电阻丝中的电流强度为多少？电阻为多少？
2022春人教版物理九年级下册第19章：生活用电习题含有答案
*人教第十九章 生活用电*
一、选择题。
1、（多选）下列有关家庭电路和安全用电的说法正确的是( )
A.图中开关的连接是错误的
B.家庭电路中各个用电器应该是并联的
C.使用试电笔时手指不可以碰到笔尾金属体
D.保险丝熔断可能是由用电器的总功率过大引起的
【答案】A,B,D
2、对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是（ ）
A．开的灯越多，总电阻越大，总功率越大
B．开的灯越多，总电阻越小，总功率越大
C．开的灯越少，总电阻越大，总功率越大
D．开的灯越少，总电阻越小，总功率越大
【答案】B
3、（双选）以下关于安全用电的说法，正确的是（　　）
A．用电壶烧水时，其金属外壳必须通过三孔插座接地
B．使用测电笔时，手不能接触笔上任何金属
C．保险丝熔断了，是发生了短路或电路中电流过大
D．开关的塑料外壳是不导电的，用湿手拨动开关不会触电
【答案】AC。
*4、图为试电笔的结构及使用方法．下列说法正确的是（ ）
A．试电笔可以判断物体是带正电还是带负电
B．若氖管发光，说明人体成为了电流的通路
C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D．在两种使用试电笔的方法中，甲是正确的，乙是错误的
【答案】B
5、（双选）下列说法中正确的是（　　）
A. 我国家庭电路的电压值为220V
B. 家庭电路中开关与其所控制的用电器是并联的
C. 家庭电路中，同时工作的用电器越多，总电阻越大
D. 家庭电路中，电流过大的原因可能是同时工作的用电器总功率过大
【答案】A,D
6、家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图所示），只有测a点时氖管发光，若电路中只有一处故障，则故障可能是（ ）
A．进户零线断路 B．灯泡L断路
C．开关S接触不良 D．导线cd断路
【答案】C
7、（多选）下列关于安全用电的说法正确的是（　　）
A．控制灯泡的开关要与火线相接
B．雷雨天不能躲在大树下避雨
C．输电线进户后首先接到总开关上，后面依次是电能表、保险装置
D．发现有人触电时应首先立即切断电源
【答案】ABD。
*8、如图所示的家庭电路中，当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下面有关电路图及故障的说法中错误的是（ ）
A．电能表的单位是千瓦时
B．三孔插座是为了防止用电器外壳带电发生触电事故
C．若在导线a和b之间接一个灯泡L1，则它和L是并联
D．根据测试结果，应该是m与j之间断路
【答案】D
9、（双选）如图所示的家庭电路图中，白炽灯甲和乙分别灯标有“220V 40W”、“220V 25W”字样，下列选项中正确的是（ ）
A. 电路中两灯是并联的
B. 甲灯的安装和插座的连接都是正确的
C. 电路中两灯同时发光时，甲灯更亮一些
D. 用试电笔分别正确接触M和N点时，试电笔的氖管均发光
【答案】A,C
10、家庭电路中的保险丝熔断了，以下原因中不可能的（ ）
A．家庭电路中用电器的总功率过大
B．电灯开关中的两根导线相碰
C．保险丝的规格不合适，熔断电流太小
D．插头中的两根导线相碰
【答案】B
11、（双选）关于家庭电路和安全用电。下列说法正确的是（　　）
A．空气开关跳闸一定是发生了短路
B．使用试电笔时，要用手接触笔尾金属体
C．发现有人触电应立即切断电源，再进行抢救
D．电灯应连在火线和控制它的开关之间
【答案】BC。
12、（双选）关于家庭电路，下列说法中正确的是（　　）
A. 电能表应放在家庭电路的干路上，电能表上的示数显示了家庭用电的总功率
B. 在家庭电路中，同时工作的用电器越多，总电阻越小
C. 如果家庭电路中不安装保险丝，那么发生短路时．会因为通过用电器的电流过大而烧毁用电器
D. 电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小
【答案】B,D
13、用电高峰时期，家庭里的白炽灯泡亮度比正常发光时要暗—些．这是因为，在用电高峰时（ ）
A．并联用电器增多，电路的总电阻增大
B．并联用电器增多，电路的总电流减小
C．并联用电器增多，家用电器的实际功率减小
D．并联用电器增多，家用电器的额定功率减小
【答案】C
14、（多选）关于家庭电路和安全用电，下列说法中错误的是（　　）
A．为了安全，电灯应接在开关与火线之间
B．有金属外壳的家用电器，为了防止触电，金属外壳需要接地线
C．为防止保险丝熔断，只需更换较粗的保险丝即可
D．试电笔在使用时，不能碰触笔尾金属体，否则会发生触电事故
【答案】ACD。
二、填空题。
15、家庭电路中三孔插座的地线是为了确保家用电器的________安全接地，防止发生人员触电事故，照明电灯与控制开关之间应该________(选填“串联”或“并联”)，同时还要让控制开关接在________线上。
【答案】外壳；串联；火
16、家庭电路中电流过大的原因可能有_____________、______________，为了防止家庭电路中电流过大损坏电线，在家庭电路中安装了_________________。
【答案】用电器总功率过大 用电器短路 保险丝
17、详解下列几幅图片．
（1）图甲中，触电的原因是______．
（2）图乙中，触电的原因是______．
（3）图丙中，触电的原因是人体靠近______带电体，产生电弧，与大地连通形成通路，造成触电．
（4）图丁中，触电的原因是人体靠近高压带电体，产生______电压，人体两脚连通形成通路，造成触电．
（5）根据四幅图，可知常见触电的实质是人体直接或间接与______连通，并通过______或______形成通路．总结出防止触电的措施是避免接触______或靠近高压线．
【答案】人体与火线和零线连通形成通路，造成触电 人体与火线和大地连通形成通路，造成触电 高压 跨步 火线 大地 零线 火线
18、“珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识．在家庭电路中，为了防止触电，必把用电器的开关装在＿＿＿线上；当发现家用电器或电线失火时，必须先＿＿＿电源，然后再救火．
【答案】火 切断
19、在家庭电路中，我们常使用 ________来判断火线或零线；当电路中电流过大时，造成电路“跳闸”或保险丝熔断的原因是电路短路或用电器 ________过大。
【答案】测电笔；总功率
20、熔丝的材料应满足的条件是电阻率大，熔点________．熔丝应________联在电路中。
【答案】低串
21、不能用手拉触电的人，因为人体是______，家里装修时，控制灯泡的开关处于断开状态，灯泡却亮着，原因可能是______
【答案】导体 开关短路
三、作图类综合题。
22、传统家用保险丝是由电阻率较大而熔点低的铅锑合金制成的．当电路中电流过大时，保险丝熔断，自动切断电路，起到保险作用。
（1）如图是家庭电路的一部分，保险丝应该装在________（选填“A”、“B”或“C”）线才起到保险的作用。
（2）以笔画线代替导线，在图中补充完整电路。（作图要求：a．开关要控制灯泡；b．符合安全用电原则．）
【答案】（1）A
（2）火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；既能控制灯泡，又能更安全，如图所示：
四、简答题。
23、如图所示，多个大功率用电器同时使用一个插排是不安全的，请利用所学的物理知识解释不安全的原因。
【答案】插排上的各用电器是并联的，同时使用的用电器越多总电流越大，使插排导线产生的热量增加，不安全。或：插排上的各用电器是并联的，同时使用的用电器越多总功率越大，超过插排允许的最大功率，不安全。
五、实验题。
24、小明同学观察到现在的手电筒大都由原来的一个小灯泡换成了多颗发光二极管，他通过使用发现这种手电筒非常明亮而且还非常省电．他很好奇，于是就到电子器材商店买了两颗这种发光二极管准备用实验测出它的额定功率．从包装盒上，他了解到这种发光二极管的额定电压是3V，正常发光时电阻约为80Ω左右．当他选好器材（电源是电压为6V的蓄电池，滑动变阻器上标有“20Ω、1A”字样）并将实验电路连成如图甲所示的情况后：
（1）请你用笔画线当导线，替他把电路连接完整（要求选择合适的量程，导线不交叉）
（2）实验前，老师建议王强同学先使用电压表的大量程．王强将电路连好并检查无误后，再将滑动变阻器调到阻值最大的位置，即图中的　 　端，这时，他闭合开关后发现发光二极管非常明亮且还冒烟，接着就被烧坏了．产生这种现象的原因是　 　．
（3）当王强找到原因换上合适的器材后，按照正确的操作规则将电压表的示数调到　 　V，这时他观察到电流表示数如图乙所示．则这时通过发光二极管的电流是　 　A，发光二极管的额定功率是　　　　W．
（4）在这个实验中，滑动变阻器所起的作用是：①　 　；②　 　．
【答案】（1）如图所示：
（2）A；滑动变阻器的最大阻值太小，使发光二极管两端电压过高；
（3）3；0.04； 0.12；（4）①保护电路；②调节发光二极管两端电压。
【解析】（1）发光二极管的额定电压为3V，所以电压表的量程为0～3V，且与发光二极管并联；发光二极管的额定电流约为=0.0375A，故电流表的量程为0～0.6A，且与发光二极管串联，如下图所示：
（2）由图可知，滑动变阻器滑片位于A端时接入电路的电阻最大；
发光二极管被烧坏了说明电路中的电流过大，即滑动变阻器的最大阻值太小造成的．
（3）按照正确的操作规则将电压表的示数调到3V；
电流表的量程为0～0.6A，分度值为0.02A，所以电流表的示数为0.04A，
发光二极管的额定功率P=UI=3V×0.04A=0.12W．
（4）滑动变阻器的作用是：①保护电路；②调节发光二极管两端电压。
六、计算类综合题。
26、小明家新购置了一台电热水器，电热水器的铭牌如图甲所示．若自来水的温度是20℃，加满水后，小明将温控开关调到如图乙所示的位置．接通电源，加热指示灯亮；达到设定温度时，加热指示灯熄灭．请回答下列问题：（水的比热容c水=4.2×103J/（kg ℃））
（1）为了安全用电，该电热水器的电源线插头应该是图中的________ （A/B）图。该电热水器的使用说明书上特别提醒：“请勿在同一线路上使用大功率电器”是为了防止________ 。
（2）加热指示灯从亮到灭的过程中，电热水器中的水一共吸收了多少热量？
（3）电热水器正常工作时，其发热电阻丝中的电流强度为多少？电阻为多少？
【答案】（1）B；超负荷运行烧坏保险丝。
（2）电热水器中的水一共吸收热量4.2×106J。
（3）发热电阻丝中的电流强度为10A。电阻为22Ω。
