第一章
地球
和地图
BUSINESS
REPORT
第四节 地形图的判读
CONTENTS
目
录
1
2
3
4
学习目标
等高线地形图
山地不同部位
分层设色地形图和地形剖面图
01
学习目标
BAET 01
学习目标
Add title
会在等高线地形图上识别山峰、山脊、山谷，判读山坡的陡缓，估算海拔与相对高度等
会在地形图上识别五种主要的地形类型
根据等高线地形图绘制地形剖面图。并判断地势的起伏和坡度的陡缓
1
2
3
02
等高线地形图
BAET 02

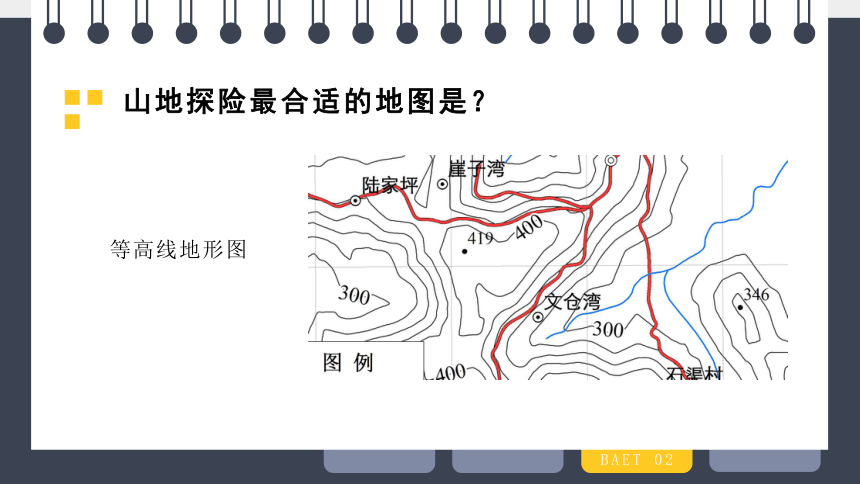

山地探险最合适的地图是？
等高线地形图
BAET 02

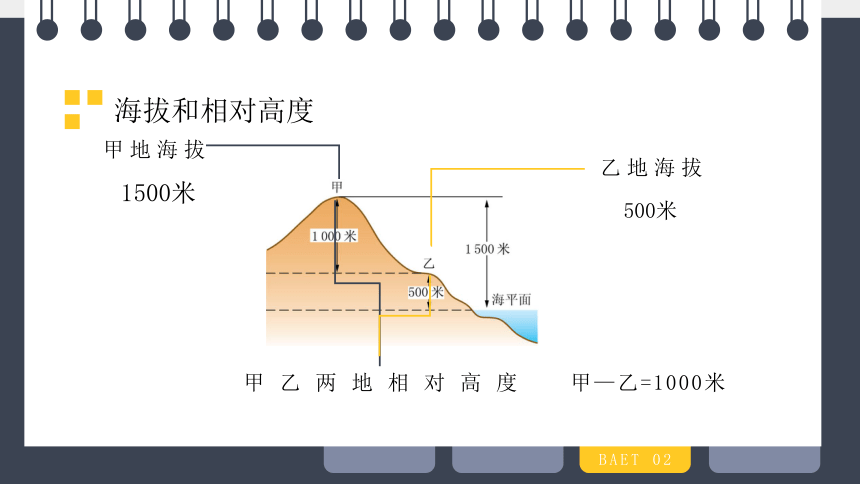

海拔和相对高度
甲地海拔
1500米
甲乙两地相对高度
乙地海拔
500米
甲—乙=1000米
BAET 02
如何绘制等高线地形图
合作探究
1、等高线图中的数字是海拔还是相对高度？
2、同一条等高线上各点的海拔高度值有什么关系？
3、两条相邻等高线间的海拔高度差是否相等？
BAET 02
合作探究
Add title
等高线的疏密与坡度的陡缓有什么关系？
结论：
等高线越密集，坡度越陡；
等高线越稀疏，坡度越缓。
山峰A
山峰B
山脚C
山脚D
鞍部
缓坡
陡坡
03
山地不同部位
BAET 03
山地不同部位
BAET 03
山体的不同部位
BAET 03
山体的不同部位
山谷
等高线的弯曲部分向高处凸出（凸高为谷）
陡崖
等高线重叠
山峰
等高线闭合，数值从中间向四周逐渐降低
山脊
等高线的弯曲部分向低处凸出（凸低为脊）
04
分层设色地形图和地形剖面图
BAET 04
分层设色地形图
五种基本地形:高原、平原、山地、丘陵、盆地
丘陵
平原
高原
山地
盆地
判断地形类型
起伏较大，500m以下
广阔平坦，200m以下
边缘较陡，内部较缓，
500m以上
四周高，中间低
陡峭险峻，500m以上
丘陵
平原
盆地
高原
山地
BAET 04
地形剖面图
2
0
2
2
