2022-2023学年沪粤版物理九年级上学期期末填空、画图专题复习无答案

九年级物理上学期期末填空、画图专题复习
1.如图1所示，搬运工人用滑轮组在20s内将重为540N的重物匀速提升3m，所用拉力为200N，则拉力所做的功为 　J，其功率为 W，滑轮组的机械效率是　 　．
2.如图2所示，在20N的水平拉力F作用下，重200N的物体沿水平地面向左做匀速直线运动，物体与地面间的滑动摩擦力为48N，则滑轮组的机械效率为　 　；若物体的速度为0.2m/s，则1min内拉力做的功为　 　J，拉力功率为 W。
3.将重物从长8m、高2m的斜面底部匀速推上斜面顶端．已知沿斜面所用的推力是600N，斜面的机械效率是75％，则推力做的总功是______J，推力做的有用功是______J，物体的重是______N．
4.如图3所示，装有汽油的油桶放在烈日下温度会________(选填“升高”或“降低”)，这是通过__________的方式使其内能增加，具有一定的危险性，为了安全，油桶应存放在阴凉干燥处．
5.汽油机是热机的一种．图4是四冲程汽油机工作状态示意图，由图可以看出，此时它正处在__________冲程．某单缸四冲程汽油机在1 s内完成了60个循环，则该汽油机工作时飞轮的转速为__________r/min.常用水来冷却发动机，是因为水的__________比较大．
6.在一次军事演习中，一架飞机沿水平方向一边匀速飞行一边投放军用物资，在此过程中飞机的动能　 　，物资在加速下落过程中，重力势能 ，飞机的机械能 ．（以上空均选填“变大”、“变小”或“不变”）

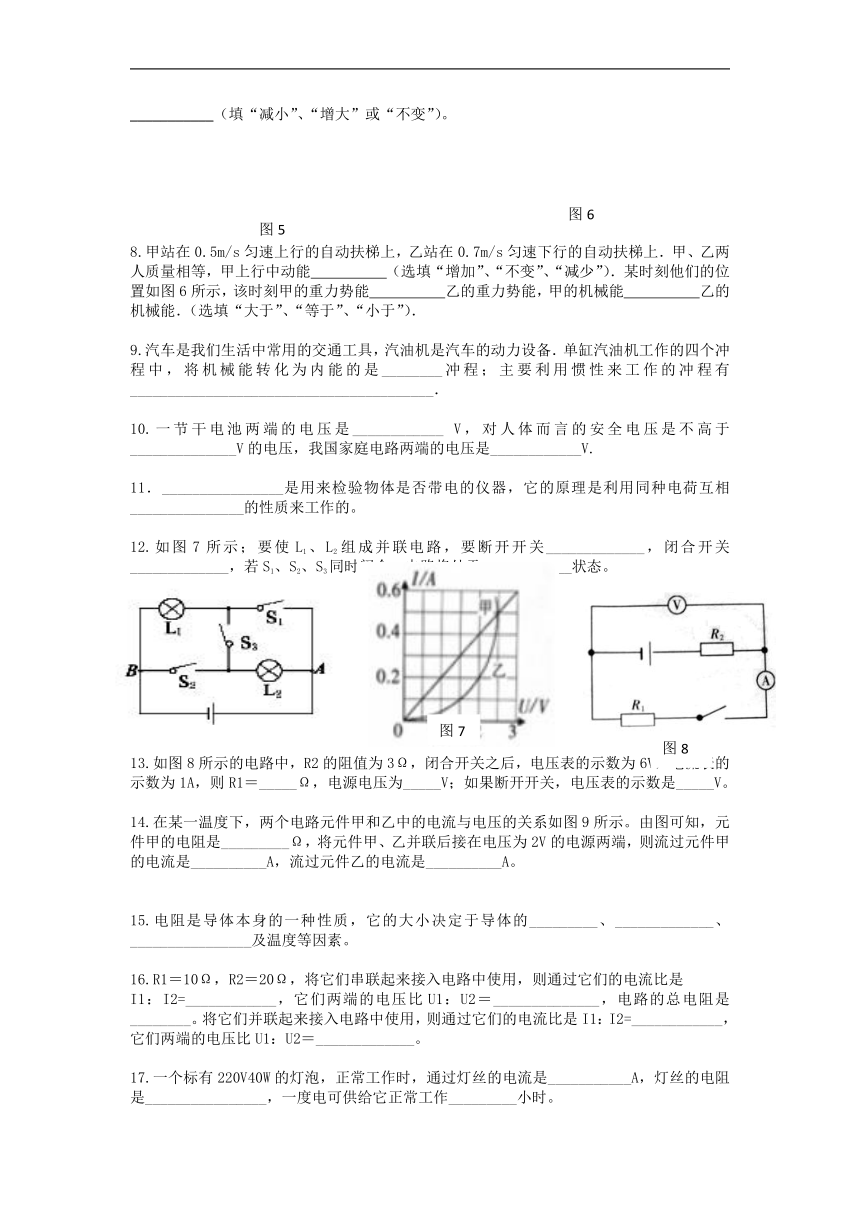

7.如图5所示，捻动滚摆的轴使它升高后释放，可以观察到滚摆沿着悬线向下运动，此过程中，它的 ____________能减小， 能增加。滚摆到最低点后又上升，每次上升的高度逐渐减小，这说明滚摆具有的机械能 ___________（填“减小”、“增大”或“不变”）。
8.甲站在0.5m/s匀速上行的自动扶梯上，乙站在0.7m/s匀速下行的自动扶梯上．甲、乙两人质量相等，甲上行中动能　　　　　（选填“增加”、“不变”、“减少”）．某时刻他们的位置如图6所示，该时刻甲的重力势能　　　　　乙的重力势能，甲的机械能　　　　　乙的机械能．（选填“大于”、“等于”、“小于”）．
9.汽车是我们生活中常用的交通工具，汽油机是汽车的动力设备．单缸汽油机工作的四个冲程中，将机械能转化为内能的是________冲程；主要利用惯性来工作的冲程有________________________________________．
10.一节干电池两端的电压是____________ V，对人体而言的安全电压是不高于______________V的电压，我国家庭电路两端的电压是____________V.
11．________________是用来检验物体是否带电的仪器，它的原理是利用同种电荷互相_______________的性质来工作的。
12.如图7所示；要使L1、L2组成并联电路，要断开开关_____________，闭合开关_____________，若S1、S2、S3同时闭合，电路将处于____________状态。
13.如图8所示的电路中，R2的阻值为3Ω，闭合开关之后，电压表的示数为6V，电流表的示数为1A，则R1＝_____Ω，电源电压为_____V；如果断开开关，电压表的示数是_____V。
14.在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图9所示。由图可知，元件甲的电阻是_________Ω，将元件甲、乙并联后接在电压为2V的电源两端，则流过元件甲的电流是__________A，流过元件乙的电流是__________A。
15.电阻是导体本身的一种性质，它的大小决定于导体的_________、_____________、________________及温度等因素。
16.R1＝10Ω，R2＝20Ω，将它们串联起来接入电路中使用，则通过它们的电流比是
I1：I2=____________，它们两端的电压比U1：U2＝______________，电路的总电阻是________。将它们并联起来接入电路中使用，则通过它们的电流比是I1：I2=____________，它们两端的电压比U1：U2＝_____________。
17.一个标有220V40W的灯泡，正常工作时，通过灯丝的电流是___________A，灯丝的电阻是________________，一度电可供给它正常工作_________小时。
18.两个灯泡L1:“220V60W”,L2:“220V15W”,若将它们串联在220V的电路中工作时，___________比较亮；若将它们并联在220V的电路中工作时，________比较亮。
19.一个灯泡灯丝断了后，重新搭上，接到原来的电路中工作，灯泡变亮，这主要是因为灯泡灯丝的电阻变__________了，而两端的电压___________，据公式P=__________可知，它的实际____________变大了，所以它会变亮。
20.某牌子电灯泡上标着“PZ220 V　40 W”，正常发光时灯泡的电阻是________Ω.若灯泡的电阻恒定不变把它连接在110 V的电路中时，灯泡消耗的电功率是________W.
21.将一盏标有“6V12W”字样的电灯接在某电路中时，若通过灯丝的电流为1A，则这盏灯的实际功率是____________W。
22.一个标有220V800W的电饭煲，正常工作15min，则它消耗电能是_______J,合____________KWh.
23.小明利用如图10所示电能表测量电冰箱的功率，在此表后面只接一个电冰箱时，小明发现3 min表盘转了25 r，则电冰箱在这段时间内消耗的电能是________kW·h，合________________J．电冰箱的功率是__________W．
24.小明家的电能表及某月月初、月末的两次示数如图11所示，小明家在本月用 kW·h。
若该电能表5min转了300转，用电器消耗的电能是 J,用电器的电功率是 W。
25.一只标有“6V 12W”的小灯泡，当它正常发光时，电流通过小灯泡1min做的功是 J，若将它接在电压为3V的电源上，通过小灯泡的电流为 A，此时小灯泡的实际功率为 W。
26.根据实物图在虚线框内画出对应的电路图。
27.根据电路图连接实物图。
28.根据实物图在虚线框内画出对应的电路图。
29.某医院要安装一种传呼电铃，使各病床的病员均可单独呼叫.只要一按床头的开关，医生值班室的电铃就响，且与该病床相对应的指示灯就亮，请在图中画出正确的连接方法，并在右侧的方框中画出对应的电路图.
