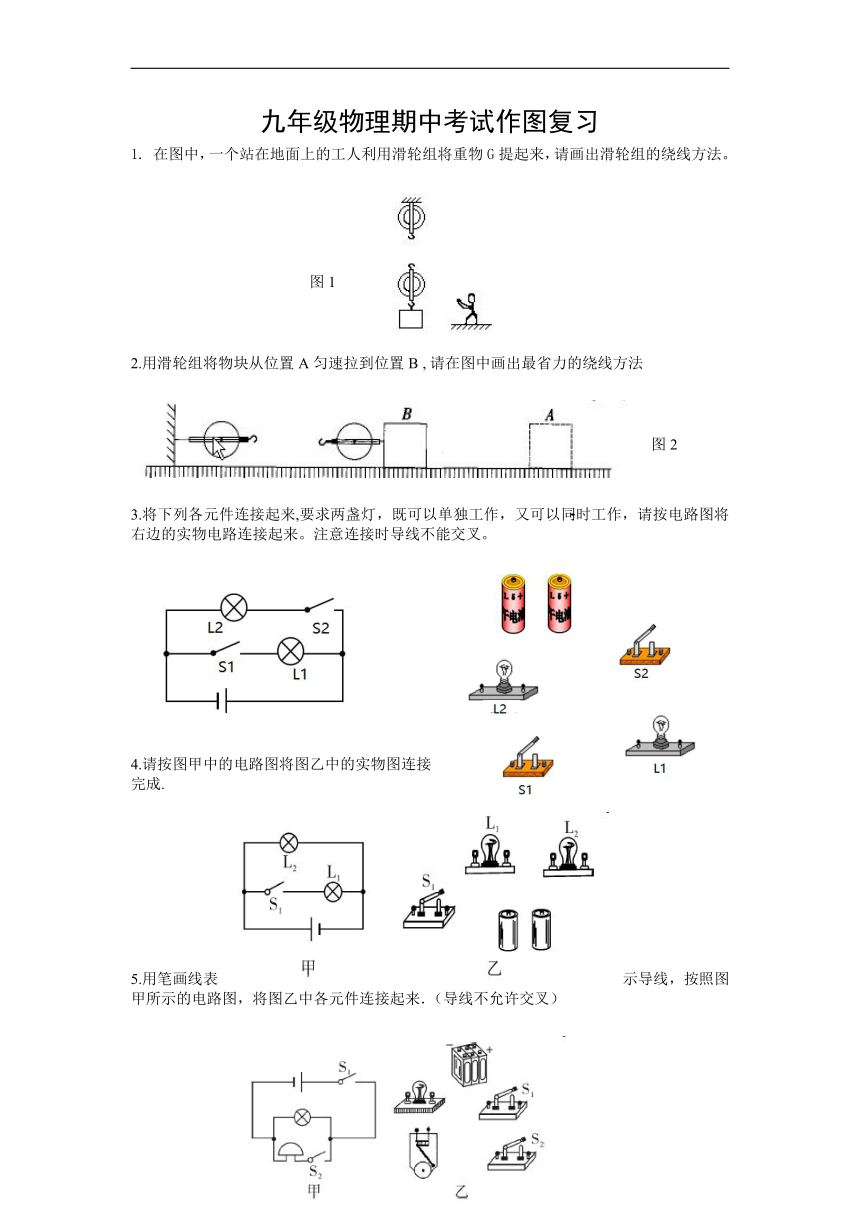

九年级物理期中考试作图复习
在图中，一个站在地面上的工人利用滑轮组将重物G提起来，请画出滑轮组的绕线方法。
(
图
1
)
2.用滑轮组将物块从位置A 匀速拉到位置B , 请在图中画出最省力的绕线方法
(
图
2
)
3.将下列各元件连接起来,要求两盏灯，既可以单独工作，又可以同时工作，请按电路图将右边的实物电路连接起来。注意连接时导线不能交叉。
4.请按图甲中的电路图将图乙中的实物图连接完成.
5.用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来．（导线不允许交叉）

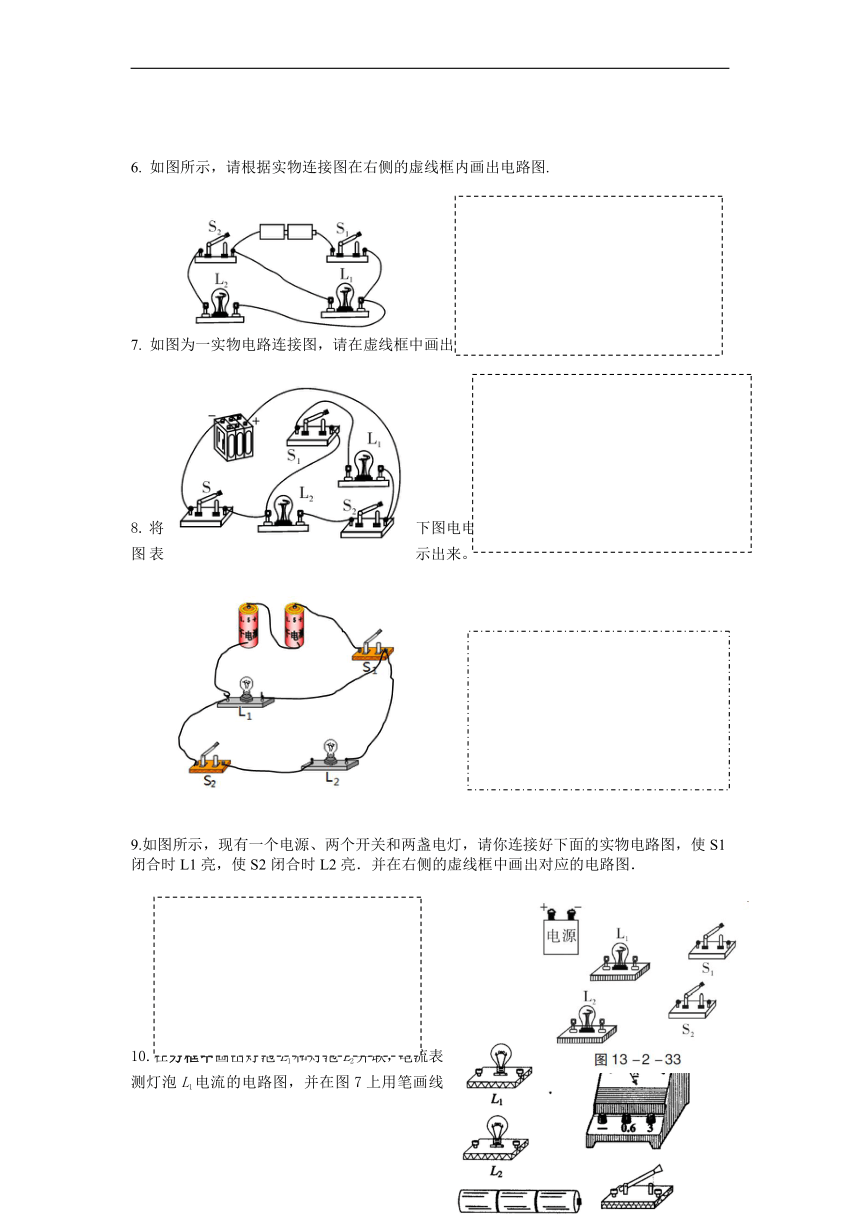

6. 如图所示，请根据实物连接图在右侧的虚线框内画出电路图.
7. 如图为一实物电路连接图，请在虚线框中画出对应的电路图.
8.将下图电电路的连接情况，在右边的方框内用电路图表示出来。
9.如图所示，现有一个电源、两个开关和两盏电灯，请你连接好下面的实物电路图，使S1闭合时L1亮，使S2闭合时L2亮．并在右侧的虚线框中画出对应的电路图．
10.在方框中画出灯泡L1和灯泡L2并联，电流表测灯泡L1电流的电路图，并在图7上用笔画线连接实物图。
11.按所示的实物图画电路图：
12.请根据图甲电路图，连接好图乙实物电路．
13.根据电路图连接实物图：
14.按所示的实物图画电路图：
15.请根据电路图，连接好实物电路．注意连线不能交叉.
16.按所示的实物图画电路图：
