九上第三章第六节2007~2013浙江省中考试题精选二
一、选择题
1、（09浙温20）闭合开关后，下图中的四个灯泡都正常发光，其中最亮的是D( )
2、（2010杭州19）如图电路中电源电压保持不变，闭合开关后，滑动变阻器滑片从左端向右移动的过程中，下列说法正确的是 ( )
A．电压表示数逐渐变大
B．电流表示数逐渐变小。
C．电灯的亮度逐渐增大
D．电路总功率逐渐变小
3、（2010台州20）图像可以直观地反映有关信息。对下列图像所含信息的理解，错误的是 ( )
A．图①中阴影部分面积表示该物体的密度大小
B．图②中阴影部分面积表示该物体在对应时间内通过的路程
C．图③中阴影部分面积表示该电动机在对应时间内所做的功
D．图④中阴影部分面积表示该用电器在对应电压下的电功率
4、（2011杭州19）在如图所示的电路中，电源电压为3伏特，电阻R的阻值为5欧姆， 滑动变阻器标有“20Ω 2A"字样，当滑片由A端滑到B端的过程中 ( )
A.电阻R两端的电压不断变大
B.电阻R的功率不断变小
C.滑动变阻器两端的电压不断变小
D.滑动变阻器的功率不断变大

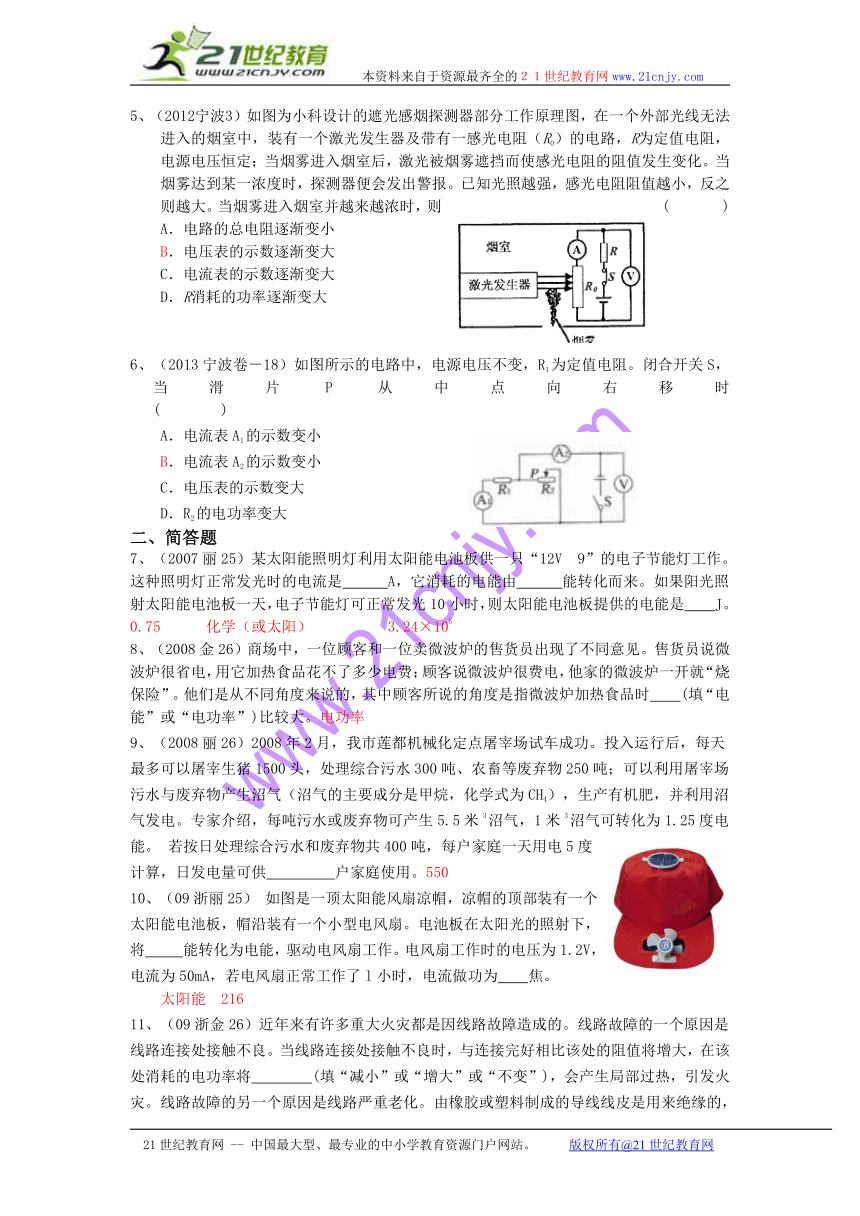

5、（2012宁波3）如图为小科设计的遮光感烟探测器部分工作原理图，在一个外部光线无法进入的烟室中，装有一个激光发生器及带有一感光电阻（R0）的电路，R为定值电阻，电源电压恒定；当烟雾进入烟室后，激光被烟雾遮挡而使感光电阻的阻值发生变化。当烟雾达到某一浓度时，探测器便会发出警报。已知光照越强，感光电阻阻值越小，反之则越大。当烟雾进入烟室并越来越浓时，则 ( )
A．电路的总电阻逐渐变小
B．电压表的示数逐渐变大
C．电流表的示数逐渐变大
D．R消耗的功率逐渐变大
6、（2013宁波卷－18）如图所示的电路中，电源电压不变，R1为定值电阻。闭合开关S，当滑片P从中点向右移时 ( )
A．电流表A1的示数变小　　
B．电流表A2的示数变小
C．电压表的示数变大
D．R2的电功率变大21*
二、简答题
7、（2007丽25）某太阳能照明灯利用太阳能电池板供一只“12V 9”的电子节能灯工作。这种照明灯正常发光时的电流是 A，它消耗的电能由 能转化而来。如果阳光照射太阳能电池板一天，电子节能灯可正常发光10小时，则太阳能电池板提供的电能是 J。
0.75 化学（或太阳） 3.24×105
8、（2008金26）商场中，一位顾客和一位卖微波炉的售货员出现了不同意见。售货员说微波炉很省电，用它加热食品花不了多少电费；顾客说微波炉很费电，他家的微波炉一开就“烧保险”。他们是从不同角度来说的，其中顾客所说的角度是指微波炉加热食品时 (填“电能”或“电功率”)比较大。电功率
9、（2008丽26）2008年2月，我市莲都机械化定点屠宰场试车成功。投入运行后，每天最多可以屠宰生猪1500头，处理综合污水300吨、农畜等废弃物250吨；可以利用屠宰场污水与废弃物产生沼气（沼气的主要成分是甲烷，化学式为CH4），生产有机肥，并利用沼气发电。专家介绍，每吨污水或废弃物可产生5.5米3沼气，1米3沼气可转化为1.25度电能。 若按日处理综合污水和废弃物共400吨，每户家庭一天用电5度计算，日发电量可供 户家庭使用。550
10、（09浙丽25） 如图是一顶太阳能风扇凉帽，凉帽的顶部装有一个太阳能电池板，帽沿装有一个小型电风扇。电池板在太阳光的照射下，将 能转化为电能，驱动电风扇工作。电风扇工作时的电压为1.2V，电流为50mA，若电风扇正常工作了l小时，电流做功为 焦。
太阳能 216
11、（09浙金26）近年来有许多重大火灾都是因线路故障造成的。线路故障的一个原因是线路连接处接触不良。当线路连接处接触不良时，与连接完好相比该处的阻值将增大，在该处消耗的电功率将 (填“减小”或“增大”或“不变”)，会产生局部过热，引发火灾。线路故障的另一个原因是线路严重老化。由橡胶或塑料制成的导线线皮是用来绝缘的，但时间长了，线皮会老化变质，绝缘性能变差，甚至龟裂露出线芯，通电时产生火花或导线之间会发生短路。当导线之间发生短路时，导线中电流过 (填“大”或“小”)，酿成火灾。增大 大
12、（2010嘉兴25）“碳足迹”标示一个人或者团体的“碳耗
用量”。人们消耗的能源越多，“碳”耗用就多，导致地球变暖的
二氧化碳排放也多，“碳足迹”就大。当 “碳足迹”较大时，就要
通过种树来补偿，这是因为树能通过 吸收二氧化碳。1
棵杉树平均每年可吸收二氧化碳15千克，右图是电能消耗转化
为二氧化碳排放的关系图。科学家测算小明家里空调的功率为2400
瓦，假设小明家在一年里使用空调的总时间为500小时，则小明家需
要种 棵杉树来补偿“碳足迹”。 光合作用，64
13、（2013宁波－32）在“测定小灯泡的电功率”的实验中，小灯泡上标有“2.5V”字样。
　　（1）如图甲所示的实验电路中，沿缺少一根导线，请用笔画线代替导线，将电路连接完整。21*
　　（2）小科同学正确连接电路后进行实验，记录实验数据如表所示。当他断开开关整理器材时，才发现电表如图乙所示。小科同学应重新实验，实验前他应该进行的实验操作是　　　　　　。小科补上这一操作后，重新实验并正确操作，他测得小灯泡的额定功率将　　　　　（填“大于”、“小于”或“等于”）0.65W。
（1）略
　（2）电压表为零　　大于
三、探究题
14、(2007嘉兴)在嘉兴市政协六届一次会议上，有政协委员提出，要大力开发利用沼气、太阳能、秸秆三类可再生能源。
(1)南湖区有一养殖场，建造了200米’沼气池处理猪粪污水，产生的沼气可供30户农户常年使用。写出沼气中主要成分甲烷燃烧的化学方程式 。
(2)海宁市太阳能协会提供的数据表明，海宁市3年向太阳“借”了1．3亿元。经测算：l米2的太阳能热水器集热面上平均1分钟吸收的热能为9．6×103焦耳，则1米2的太阳能热水器集热面的吸热功率为 瓦。
(3)我市农作物每年产出秸秆约166万吨．如果将秸秆气化，每年可产3．32×109米3的秸秆气，这些气体燃烧可产生相当于3．3×109度电的能量。而每年的6月，我市有许多农产在田地里点燃秸秆，产生的浓烟会造成环境污染。
请你从科学的角度谈谈我市要大力开发利用这三类可再生能源的意义 。
（1）CH4+2O2==2H2O+CO2 (2)160 (3)保护环境

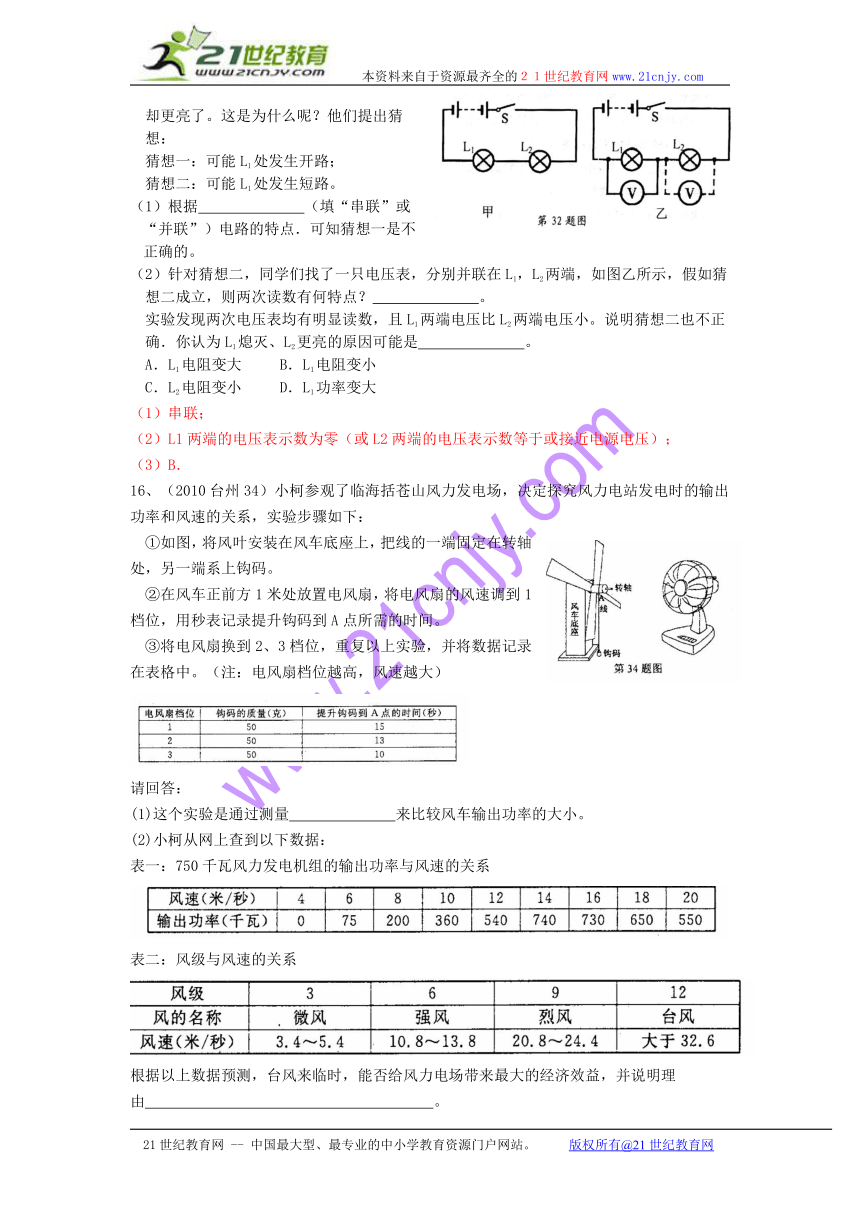

15、（2008台32）实验课上，同学们把两个相同规格的小灯泡连接在如图甲所示的电路中，闭合开关后，两灯发光．此时，一同学不小心把L1的玻璃外壳打破了，结果L1熄灭，L2却更亮了。这是为什么呢？他们提出猜想：
猜想一：可能L1处发生开路；
猜想二：可能L1处发生短路。
（1）根据 （填“串联”或“并联”）电路的特点．可知猜想一是不正确的。
（2）针对猜想二，同学们找了一只电压表，分别并联在L1，L2两端，如图乙所示，假如猜想二成立，则两次读数有何特点？ 。
实验发现两次电压表均有明显读数，且L1两端电压比L2两端电压小。说明猜想二也不正确．你认为L1熄灭、L2更亮的原因可能是 。
A．L1电阻变大 B．L1电阻变小
C．L2电阻变小 D．L1功率变大
（1）串联；
（2）L1两端的电压表示数为零（或L2两端的电压表示数等于或接近电源电压）；
（3）B．
16、（2010台州34）小柯参观了临海括苍山风力发电场，决定探究风力电站发电时的输出功率和风速的关系，实验步骤如下：
①如图，将风叶安装在风车底座上，把线的一端固定在转轴处，另一端系上钩码。
②在风车正前方1米处放置电风扇，将电风扇的风速调到1档位，用秒表记录提升钩码到A点所需的时间。
③将电风扇换到2、3档位，重复以上实验，并将数据记录在表格中。（注：电风扇档位越高，风速越大）
请回答：
(1)这个实验是通过测量 来比较风车输出功率的大小。
(2)小柯从网上查到以下数据：
表一：750千瓦风力发电机组的输出功率与风速的关系
表二：风级与风速的关系
根据以上数据预测，台风来临时，能否给风力电场带来最大的经济效益，并说明理由 。

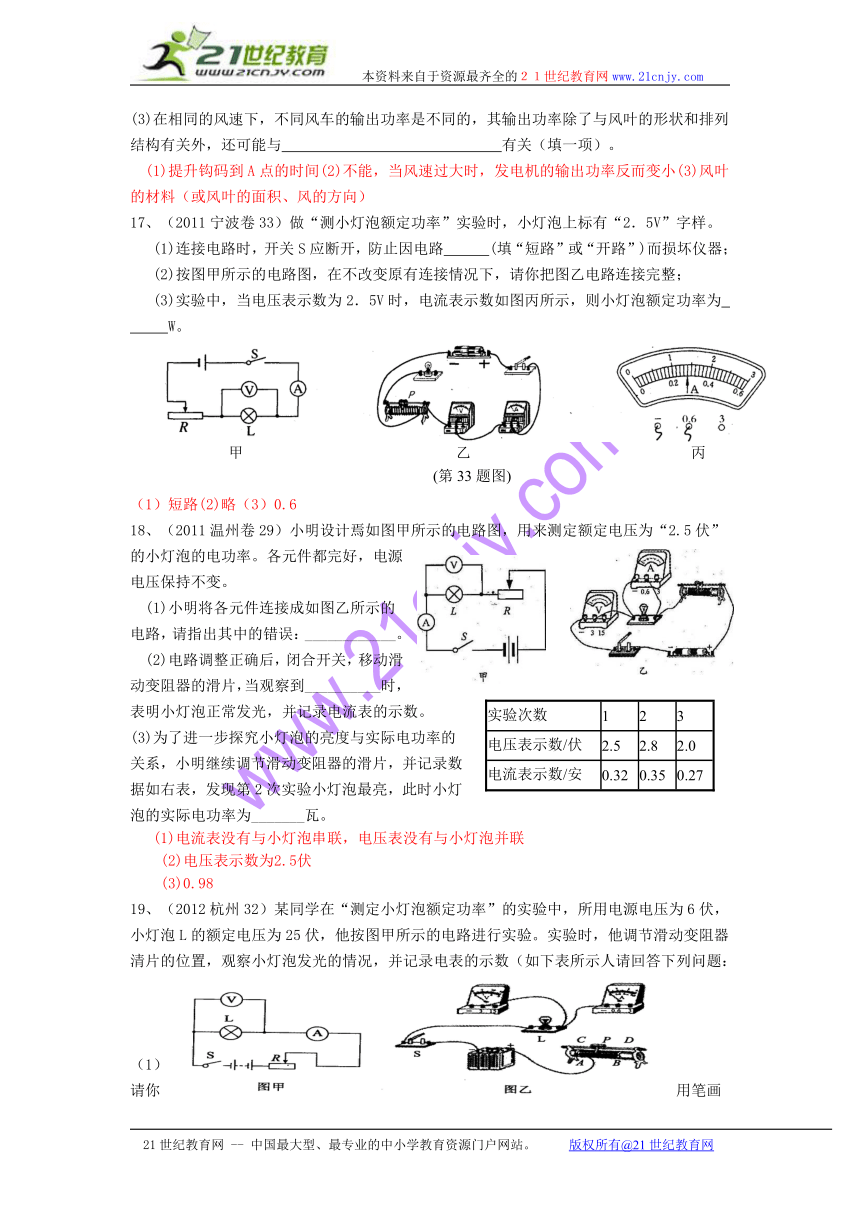

(3)在相同的风速下，不同风车的输出功率是不同的，其输出功率除了与风叶的形状和排列结构有关外，还可能与 有关（填一项）。
(1)提升钩码到A点的时间(2)不能，当风速过大时，发电机的输出功率反而变小(3)风叶的材料（或风叶的面积、风的方向）
17、（2011宁波卷33）做“测小灯泡额定功率”实验时，小灯泡上标有“2．5V”字样。
(1)连接电路时，开关S应断开，防止因电路 (填“短路”或“开路”)而损坏仪器；
(2)按图甲所示的电路图，在不改变原有连接情况下，请你把图乙电路连接完整；
(3)实验中，当电压表示数为2．5V时，电流表示数如图丙所示，则小灯泡额定功率为
W。
(1)短路 (2)略 (3)0.7
（1）短路(2)略（3）0.6
18、（2011温州卷29）小明设计焉如图甲所示的电路图，用来测定额定电压为“2.5伏”的小灯泡的电功率。各元件都完好，电源电压保持不变。
(1)小明将各元件连接成如图乙所示的电路，请指出其中的错误：____________。
(2)电路调整正确后，闭合开关，移动滑动变阻器的滑片，当观察到__________时，表明小灯泡正常发光，并记录电流表的示数。
(3)为了进一步探究小灯泡的亮度与实际电功率的关系，小明继续调节滑动变阻器的滑片，并记录数据如右表，发现第2次实验小灯泡最亮，此时小灯泡的实际电功率为_______瓦。
(1)电流表没有与小灯泡串联，电压表没有与小灯泡并联
(2)电压表示数为2.5伏
(3)0.98
19、（2012杭州32）某同学在“测定小灯泡额定功率”的实验中，所用电源电压为6伏，小灯泡L的额定电压为25伏，他按图甲所示的电路进行实验。实验时，他调节滑动变阻器清片的位置，观察小灯泡发光的情况，并记录电表的示数（如下表所示人请回答下列问题：
（1）
请你用笔画线代替导线，根据图甲所示的电路图，将图乙所示实物图连接完整。
（2）分析表中实验数据，可知小灯泡L的额定攻率为
瓦。
（3）小施同学分析表中实验数据后，发现还能求得小灯泡的电阻，于是他分别算出了所给的三种情况下小灯泡的电阻并取平均值。你认为小施同学的做法对吗？清说明理由。
（1）略（2）0.5（3）不正确，因为灯丝的电阻会随温度的升高而增大
20、（2013杭州卷－32）小金在测量小灯泡的电功率时，将实验器材连成如图甲所示的电路。
（1）请你指出图甲中连线的错误：
（2）在图乙中画出正确的实物连线图。
（3）若在某次实验中，电流表、电压表的读数如图丙所示，则电流表读数为 A，电压表读数为 V，小灯泡此时的实际功率为 W。21*
（1）滑动变阻器没有处于阻值最大处，电流表的正负接线柱接反了
　（2）如图
　（3）0.5　　2.2　　1.1
四、计算题
21、（2007嘉36）．用伏安法测定额定电压为3．8V小灯泡的额定功率。
(1)将下图中的滑动变阻器接入电路。要求：滑片P向左移动时小灯泡变暗。
(2)小灯泡正常发光时，电流表的示数如上右图所示，通过小灯泡的电流是 安。
(3)小灯泡的额定功率为多少
（1）
（2）0.5A
（3）P=UI =3.8V×0.5A =1.9W
22、（2008嘉36）妈妈买了一辆电动车．回家后却发现一个难题：车库里只有一盏灯，但没有充电用的插座．爸爸打开灯的开关盒，看到里面有两个接线柱，于是他从这两个接线柱上引出两根导线，接上一个插座．接好后插上电器，却发现电灯亮了，但亮度明星偏暗．
(1)造成这一理袭的壕因是由于连接惜误而导致充电器与电灯　　联．
(2)正确连接后充电器与电灯都能正常工作了．爸爸发现充电上标有“输入电压220V，输出功率100W”．电动车一次充电需要6小时．请计算一次充电消耗的电能为多少千瓦时
（1）灯泡变暗说明灯泡的两端电压比额定电压低，造成这种现象的原因是灯泡与充电器串联在一起，导致充电器分压，使灯泡两端的电压偏低；
故答案为：串；
（2）W=Pt=0.1千瓦×6小时=0.6千瓦时；
答：一次充电消耗的电能为0.6千瓦时．
23、（2008湖38）调光台灯上有一个相当于滑动变阻器的旋纽，调节旋纽可控制台灯的明暗。为了研究台灯亮度与台灯实际功率之间的关系，小丽同学连接了如图所示的电路，她将标有“3V，1W”的小灯泡接在电源电压恒为4.5伏的电路中进行实验研究。
(1)当电压表的读数为 伏时，小灯泡恰好正常发光，此时电路中的电流为 安。
(2)小丽同学在实验中获得了如下表所示的数据，请通过计算说明，随着台灯实际功率的增大，台灯亮度如何变化？
(3)为了便于研究台灯亮度与台灯实际功率之间的关系，请你对小丽同学的电路连接进行改进。(用文字表达即可)
实验次数 1 2 3 4
电压表的示数（V） 0.90 1.14 1.60 1.96
电流表的示数（A） 0.40 0.38 0.32 0.28
小灯泡的亮度 逐渐变暗
（1）如图，“3V，1W”的小灯泡接在电源电压恒为4.5伏的电路中，电压表测量的是滑动变阻器两端的电压，小灯泡正常发光时灯泡两端的为3V，则电压表示数为4.5V-3V=1.5V，电路中的电流等于小灯泡的额定电流，即I=P U =1w 3V =0.33A．
故答案为：1.5、0.33．
（2）台灯两端的电压等于电源电压和电压表示数之差，二者电流相等，根据P=UI得出小灯泡两端的实际功率如下：
第1次实验中，P=UI=（4.5V-0.9V）×0.4A=1.44W；
第2次实验中，P=UI=（4.5V-1.14V）×0.38A=1.28W；
第3次实验中，P=UI=（4.5V-1.6V）×0.32A=0.928W；
第4次实验中，P=UI=（4.5V-1.96V）×0.28A=0.71W；
由此可见，从第1次实验到第4次实验，小灯泡的实际功率逐渐变小，小灯泡逐渐变暗；反之，从第4次实验到第1次实验，小灯泡的实际功率逐渐变大，小灯泡逐渐变亮．
答：随着台灯实际功率的增大，台灯亮度逐渐变大．
（3）为了便于研究台灯亮度与台灯实际功率之间的关系，电压表必须与台灯并联，这样就可以方便观察亮度与灯泡两端电压的关系．
答：对小丽同学的电路连接进行改进的方法是：把电压表并到灯泡上，注意接线时的正负极．
24、（2008绍37）生活在高原的人们常用高压锅煮食物，这是由于高原地区的大气压较___________。以下是电压力锅和它的工作电路图，R1为工作时的加热电阻，标有额定功率为800W。R2为保温保压电阻，且R2＝2R1，S1为压力开关，当压强达到设定值时S1会自动断开，S2为限时开关，可以设定加热时间。求：
(1)当锅内气压为110千帕时，锅内气体对锅盖(400厘米2)的压力多大
(2)正常工作时，R1阻值多大
(3)若用此电压力锅煮骨头汤，S2限时60分钟。S1、S2同时闭合，工作30分钟后，S1达到限压值断开，S1闭合至限时结束。此过程中共消耗多少电能
低
(1)F＝pS＝1.10×105帕×400×10-4米2＝4400牛
(2)R1＝U2/P1＝(220伏)2/800瓦＝60.5欧
(3)W＝W1+W2＝P1tl+P2t2 ＝800瓦×l800秒+400瓦×3600秒＝2.88×106焦
25、（2008丽37）为改善休闲广场的照明，电力部门要在广场安装一盏规格为“220V 1000W”的碘钨灯，己知电控室的输出电压恒为220V，所需电线总长为
400m，所选用电线的电阻为每米1.65×10-2Ω。
(1)电路中电线的电阻为 Ω；
(2)实际电路中，相当于碘钨灯与电阻R串联（如图），
则碘钨灯工作时，它的实际功率是多少？
(3)要减少电路中电线的功率消耗，可采取的措施是 （写出一点）。
解：（1）6.6
（2）则碘钨灯工作时RL===48.4Ω；
实际电路中，相当于碘钨灯与电阻R串联；R总=RL+R=48.4Ω+6.6Ω=55Ω
I===4A
P实=I2RL=（4A）2×48.4Ω=774.4W
（3）电路中电线要产生热量而消耗能量，功率为P=I2R可知：
因碘钨灯与电阻R串联；碘钨灯工作时的电流不能减小；
所以只能减小导线的阻值，
又因导体的电阻与导体的材料，长度，横截面积有关，
所以减小输电线的长度或增大电线的横截面积或换用电阻比较小的材料．
26、（09浙丽36） 小明家住农村，他家的厕所离房子有一段距离，家人上厕所前都要带上手电筒，很不方便，若灯整夜开着又很浪费电。他想利用所学的知识对厕所的照明电路进行适当改装，将“220V 40W”的灯泡、阻值为990Ω的电阻和开关S、S1连成如图所示的电路。天黒后，S处于闭合状态，当无人入厕时，开关S1断开，此时灯较暗，但能起到指示作用；当有人入厕时，闭合开关S1，灯泡正常发光，起到照明作用。
（1）当S、S1都闭合时，电阻R处于 状态（填“短路”、“断路”或“通路”）；
（2）当灯起指示作用时，通过电阻R的电流是多少安？
（3）通过计算说明无人入厕时和有人入厕时，电路消耗的功率哪个大？
（1）短路 （2分）
（2）当灯起指示作用时，R与L串联
RL=UL2/PL=(220V)2/40W=1210Ω ………………………1分
R总=R+RL=990Ω+1210Ω=2200Ω …………………………1分
通过R的电流
I=U/R总=220V/2200Ω=0.1A …………………………………………1分
（3）无人入厕时，R与L串联，电路中消耗的总功率为
P1=UI=0.1A×220V=22W ……………………………………………1分
有人入厕时，L正常发光，电路中消耗的总功率为
P2=PL=40W ……………………………………………1分
∵P1＜P2
∴有人入厕时，电路中消耗的功率大 ………………………………………1分
答:略
27、(09浙嘉38)5月20日是“中国学生营养日”，学生的膳食结构越来越受到学校、家庭和社会的重视。妈妈为了改善小红的早餐营养，买了一台全自动豆浆机，豆浆机的工作原理示意图和铭牌如下：
(1)计算豆浆机正常工作时的最大电流。 ．
(2)豆浆机做一次豆浆，若电动机累计工作3分钟，电阻丝累汁加热12分钟，则总共消耗多少电能
(3)豆浆中富含的 是细胞生长及修补组织的主要原料，食用豆浆能为青少年提供生长发育所需的重要营养素。
（1）由P=UI得：I＝＝＝3．64A(公式、过程、结果各一分) ……(3分)
（2）由P＝得：W＝Pt
加热时消耗的电能：W1＝P1t1＝800W×l2× 60s＝576000 J
电动机工作时消耗的电能：W2＝P2t2＝150 W×3×60s＝27000J　　　　……(3分)
总共消耗的电能：Ws＝W1+ W2＝576000 J +27000J＝603000J　　　　……(1分)
答：正常工作时，通过豆浆机的最大电流3．64A，做一次豆浆总共消耗603000J电能。
(3)蛋白质　　　　　　　　　　　　　　　…………………………………(2分
28、（09浙金38）如图所示的电饭煲，内部有两条电阻丝，每条电阻丝的阻值都为110欧(电阻丝的阻值恒定不变)。电饭煲的额定功率从大到小有高、中、低三档，额定电压是220伏。把电饭煲接在220伏的电源上，求：
(1)把电饭煲的额定功率打到中档时，内部是一条电阻丝接入电路，通过它的电流多大
(2)把电饭煲的额定功率打到低档时，内部是两条电阻丝串联接入电路，电饭堡的电功率多大
29、（2010湖州35）低碳生活是指生活作息时所消耗的能源要尽量减少，从而减少二氧化碳的排放量。“低碳生活”已逐渐被人们接受并付诸行动，节能减排已成共识。
(1)下列不符合“低碳生活”标准的是 。
A．少乘电梯、多走楼梯 B．多用洗衣机洗衣服，少用手洗
C．安装使用太阳能热水器 D．看完电视关掉电源，不让其处于待机状态
(2)研究表明，利用垃圾作为燃料建立发电厂，每燃烧1吨生活垃圾可以发电225千瓦时。 这样既处理了垃圾，又起到了节能减排的效果。位于我市和孚镇的垃圾发电厂有2台功率均为7．5×103千瓦的发电机组。若这些机组平均每天工作12小时，则一天可以处理多少吨生活垃圾
(1)B(2分)
(2)2台机组一天的发电量为：w=Pt=7．5 xlO3千瓦x2×12小时：1．8×lO5千瓦时 (1分)
一天处理垃圾的质量为：
1．8×105/225吨=800吨(1分)
答：这些机组平均每天工作12小时，则一天可以处理800吨生活垃圾。
30、（2010衢州38）在渔船上安装“风光互补发电”装置，利用太阳能电池板和风力发电机发电，以节省燃油，在舟山渔区成为现实。舟山市将在1000艘渔船上安装“风光互补发电”装置。“风光互补发电”装置由风力发电机、太阳能电池板、充电器、蓄电池等组成，太阳能电池板、风力发电机的设计寿命为20年，蓄电池约4年更换一次，项目价格如下表：
项目 风力发电机 太阳能电池板 充电器 蓄电池 安装费
价格(约) 5000元 4000元 1000元 2000元 2000元
(1)“风光互补发电”装置中的风力发电机是根据 的原理来工作的；
(2)渔船通讯、导航及照明用电原来是通过燃烧柴油发电提供的，如果柴油中碳元素的质量占柴油质量的84％，且完全燃烧时全部碳元素均转化为二氧化碳，则完全燃烧1千克柴油将释放 千克二氧化碳；
(3)“风光互补发电”装置的发电功率为500瓦，正常工作1小时可产生多少电能 如图是不同发电方式的
CO2排放量，若在1000艘渔船上安装这套“风光互补发电”装置，则与燃油发电相比，一天(正常发电8小时)至少减少CO2排放多少千克
(4)某同学想在自己家的屋顶上安装这套“风光互补发电”装置，若该装置平均每天正常工作8小时，目前 电费价格约为0.54元／千瓦时，请你帮他通过计算决定是否安装这套装置。
(1)电磁感应(2分)
(2)3.08(2分)
(3)W＝Pt＝0.5千瓦×1小时＝0.5千瓦时(2分)
减少二氧化碳的排放量＝1000×8×0.5千瓦时×(0.42—0.16)千克／千瓦时=1040千克(2分)
(4)二十年电费＝20×365×8×0.5千瓦时×0.54元／千瓦时＝15768元
风光互补发电成本＝5000元+4000元十1000元+2000元×5+2000元＝22000元
因为风光互补发电成本高于二十年电费，所以不经济，建议不安装该装置。(2分，没有具体计算分析不得分)
31、（2010.杭州37）某电力公司开发出一种圆柱形气球状的发电机（右图为示意图），悬于风力足够大且较稳定的300米高空，中心处大的风扇随风转动，带动发电机，产生的电流通过系着的电线到地面。假如气球体积3．0×10 5米3，最大发电功率为3000千瓦；（设300米高空的空气密为1.2千克／米3）问：
(l)气球在高空受到的浮力为多少？
(2)若该风力发电机每年工作6000小时，则它的最大年发电量是多少千瓦时？
(3)根据发电机的工作原理推测其内部必备的组成部件是什么？
（4）A、B、C、D表示四个不同地区300米高空一年内的平均风速，哪个地区最适合风力发电？
（1)根据F=ρgV排得
F=1. 2kg/m3×10N/kg×3.0×103 m3
=3.6×106N
(2)根据W=Pt得
W=3000kW×6000h=1.8×l07kWh
(3)磁铁、线圈
(4)C
32、（2010义乌32）在科学实验考查中，为了测定额定电压为2.5伏的小
灯泡的电功率，某同学连接了如图所示的电路。
闭合开关后，他发现在移动滑动变阻器滑片的过程中，电压表和电流表的示数都不会改变，且灯泡亮度始终较暗，原因是__ __ __ __ __ __ __ __
改正错误后该同学测得了三组数据（见上表），则小灯泡的额定功率为 __ 瓦；
实验后该同学根据表中数据计算了发光灯泡的电阻，发现阻值变化较大，请分析原因： __ __ __ __ __ __ __ __ __ __ 。
（1）滑动变阻器错误（回答“滑动变阻器的阻值始终在最大处”或“两根导线都接
在滑动变阻器下面的接线柱上”等合理答案也可得分，回答“连接错误”或“电路连接错误”不得分）
(2)0.75(数据带有正确单位的也可得分)
(3灯泡的电阻随温度的升高而增大（能体现“电阻随温度的变化而变化”即可得分，答案中没有体现温度影响电阻的不得分）
LED灯两端电压（V） 流过LED灯电流( mA) LED灯的颜色
1.8 20 红
2.4 20 黄
3.2 20 蓝
33、（2010嘉兴37）2010年世博会全面使用一种名叫LED灯的新型节能灯。使用LED灯
比旧式灯泡节能90℅，且发出光的颜色会随电压的变化而变化（见下表）。图乙是世博会的吉祥物——“海宝”，夜晚在LED灯的照射下，能呈现出不同的颜色，形象十分可爱。
（1）根据表中数据，当LED灯发出红光时，消耗的电功率是 瓦。
（2）把一个LED灯接入如上图甲所示的电路中，已知电源电压为5伏且保持不变，电阻R为90欧姆。闭合开关后，毫安表（比安培表更精确的电流表）的读数为20毫安，通过计算说明此时LED灯发出什么颜色的光？
（3）有一座“海宝”的质量为2.0×103千克，与水平地面的接触面积为0.4米2，求此“海宝”对地面的压强（g取10牛/千克）。
（1）0.036（2分）
（2）由I= U/R得 UR=IR=0.02A×90Ω=1.8V…（1分）
ULED=5V-1.8V=3.2V （1分）
查表得 LED灯发出蓝光。（1分）
（3）F=G=mg=2.0×103千克×10牛顿/千克=2.0×104牛（1分）
P ==（1分）
=5×104帕（1分）
答：（2）此时LED灯发出蓝光，（3）此“海宝”对地面的压强5×104帕。
34、（2011金丽卷36）如图是一种多功能蒸汽电熨斗，其说明书的部分内容如下：
（第36题图）
请认真阅读后解答下列问题：
（1）为了安全用电，该电熨斗的电源线插头应选图中的 （填“A”、“B”）；
（2）该电熨斗正常工作时的电流是多少安
（3）该电熨斗正常工作10分钟消耗多少电能？
（1）A (2分)
（2）解：根据I=P/U (1分)
=880瓦/220伏
=4安 (2分)
（3） W=Pt (1分)
=880瓦×600秒
=5.28×105焦耳 (2分)
35、（2012宁波37）如图甲所示，电源电压恒定，导体电阻的阻值不随温度的变化而变化。某同学把不同的定值电阻分别接入ab之间，得到ab两端的电压与接人电阻大小的关系如图乙所示。当ab间只接入电阻R1时，电压表的示数U1如图丙所示；当ab间只接入电阻R2时，电压表的示数为3．6伏，电阻R0所消耗的功率为2．43瓦。
(1)U1的示数是 伏；
(2)请你将图丁中的电压表按甲电路图正确连接起来；
(3)根据图乙可得，电阻R1：R2= ；
(4)求电源电压及电阻R0阻值。
36、（2012绍兴35）如图甲是小敏设计的一个红、绿两灯能交替发光的未完成电路，电源的电压是可以变化的，两灯规格相同，额定电压是2.5伏，灯的电阻R1和保护电阻R2的电流和两端电压的关系如图乙所示。电路连接完成后，两灯交替工作时的任一电路如图丙所示。电磁铁电阻不计。为方便计算，不计衔铁在触点间来回时间。求：
(1)灯在额定电压时的电阻值 (2)灯的额定功率 (3)请完成电路的连接
(4)闭合开关S，灯正常工作5分钟，电路消耗的总电能。
（1）8.9欧姆（2）0.7W（3）略（4）798J
37、（2013湖州卷－36）伏安法测量额定电压为2伏的小灯泡的额定功率，实验时按甲图连接电路，电源电压恒为3伏，移动滑动变阻器滑片，读出电压表和电流表示数绘制成I－U的图像如图乙。21*com
（1）根据乙图中数据，计算小灯泡的额定功率。21
（2）当小灯泡正常工作时，滑动变阻器接入电路的电阻为多大？
（3）从乙图可知通电灯丝的电阻不恒定，实验中影响灯丝电阻变化的因素是　　　。
(1) 解： 根据图乙可知UL＝2伏时　IL＝0．5安（1分）
P=UI=2伏×0．5安=1瓦（1分）
（2）小灯泡正常工作时，滑动变阻器两端电压UR＝U-UL=1伏时, （1分）
IR= IL＝0．5安 R= =2欧
答：(1)小灯泡的额定功率为1瓦。
（2）当小灯泡正常工作时，滑动变阻器接入电路的电阻为2欧。
（3） 温度 （其余不给分）（2分）
38、（2013舟嘉-35）．交通已经成为许多城市发展最棘手的问题之一。如图所示的“空中列车”作为新型交通工具，能充分利用空中资源，有效减缓地面交通的拥堵。
(1)一列总质量为14吨的“空中列车”，用8个轮子悬挂在水平轨道上，每个轮子的受力面积为125厘米2，则列车对轨道的压强为多少？(g取10牛／千克)
(2)“空中列车”以电为动力，匀速行驶时，每公里耗电约为0.5千瓦时。假设70%的电能用于克服阻力做功，则列车受到的阻力约为多少牛？
(1)m=14吨=14000千克 S=8×125厘米2=0.1米2
F=G= mg=14000千克×10牛／千克=1.4×105牛
P=F/S
=1.4×105牛／0.1米2=1.4×106帕
答：列车对铁轨的压力为1.4×l05牛顿，压强为1.4×106帕。
(2)W=0.5×3.6×106焦×70% =1.26×106焦
∵W =Fs ∴f= F= W/s
=1.26×106焦／1000米=1260牛
答：列车受到的阻力约为1260牛。
39、（2013绍兴-34）图甲是某款太阳能电动车。
(1) 如图乙是该电动车的刹车车把，是由刹车线、刹车闸和支点构成的一个杠杆。刹车时，若在刹车闸A处施加一个如图所示的力F，此时成一个_______杠杆。(选填“省力”、“费力”或“等臂”)
(2) 电动车在水平路面上以36千米/时的速度作匀速直线运动，若电动车的输出功率恒为500瓦，此时车受到地面的摩擦力多大？(不计空气阻力)
材料种类 密度/kg·m-3 强度
碳纤维 1.6×103 强
铝合金 3.0×103 较弱
铁合金 4.5×103 较强
锰钢 7.9×103 强
(3) 若电动车质量为150千克，车轮与地面的总接触面积是300厘米2，则车对地面的压强多大
(4) 部分材料的技术指标如上表所示，假如让你设计制造电动车车架，你会选择表中的哪种材料 并说明理由。
(1)省力 (2)F牵＝P/v＝500瓦/(10m/s)＝50牛 f＝F牵＝50牛
(3)F＝G＝mg＝150千克×10牛/千克＝1500牛
p＝F/S＝1500牛/0.03m2＝5×104帕
(4)选碳纤维材料，强度高并且密度小，车身轻，耗能少。(其他合理答案均可)
40、（2013衢州-38）电压力锅结合了压力锅和电饭锅的优点，是现代人喜欢的厨房用具。图甲是某品牌电压力锅的简化电路图，R1为加热电阻，R2为保温电阻，S1为电源开关，S2为压力开关。加热时S2与触点a接通，R1工作；保温时S2与触点b接通，R2工作。电压力锅的其他参数见铭牌。
(1)当电压力锅内的气压达到设定值时水沸腾。此时，水的温度______100℃(选填“＞”、“＝”或 “＜”)。
(2)计算保温电阻R2正常工作时的阻值。
(3)图乙表示电压力锅工作时电功率与时间的关系。阴影部分面积表示_________，并列式计算它的大小。
(1) ＞ 2分
(2) R2＝U2/P保温＝(220伏)2/100瓦＝484欧姆 2分
(3)电压力锅加热10分钟消耗的电能(或电功) 1分
W＝Pt＝1000瓦×600秒＝6×105焦 2分
41、（2013台州-36）有一种电子秤的原理如图，它主要由三部分构成：踏板和压力杠杆AB0，压力传感器R(电 阻值会随所受压力大小发生变化的可变电阻)，显示重力大小的仪表(实质是电流表)。其 中A0长20厘米，B0长5厘米，压力传感器R的阻值与所受压力的关系如下表所示。
压力F／牛 O 50 100 150 200 250 300
电阻R／欧 80 27 24 21 18 15 12
踏板和杠杆组件的质量可以忽略不计，电源电压为6伏。
(1)重300牛的学生站在踏板上时，双脚与踏板的接触面积为 0．04米2，此时对踏板的压强为多少帕
(2)电子秤开机后，没有秤量物体时压力传感器R消耗的电功率为多少瓦
(3)当重300牛的学生站在踏板上时，通过压力传感器R的电流为 安。(答案保留两位小数)
(4)电子秤的电池使用较长时间后，电源电压会降低，为了保证秤量准确，则踏板触点B应向 方向移动。
11.2
0
2
4
6
8
10
12
14
8.0
6.4
4.8
3.2
1.6
9.6
电能/102kW h
二氧化碳/102kg
（第25题图）
甲 乙 丙
(第33题图)
实验次数 1 2 3
电压表示数/伏 2.5 2.8 2.0
电流表示数/安 0.32 0.35 0.27
220V
mA
R
LED灯
甲 （第37题图） 乙
S
A B
技术参数：
自身质量：1.6 kg 熨烫温度：90±15℃～200±20℃
额定功率：880 W 额定电压：220 V
在额定电压下工作时能达到的最大喷气量：15 g/min
使用注意：
本产品是Ⅰ类电器，请确认您使用的电源接地良好；
请勿在同一线路上使用大功率电器。
甲 乙 丙
(第37题图)
丁
U
I
21世纪教育网 -- 中国最大型、最专业的中小学教育资源门户网站。 版权所有@21世纪教育网
