第1节 透镜

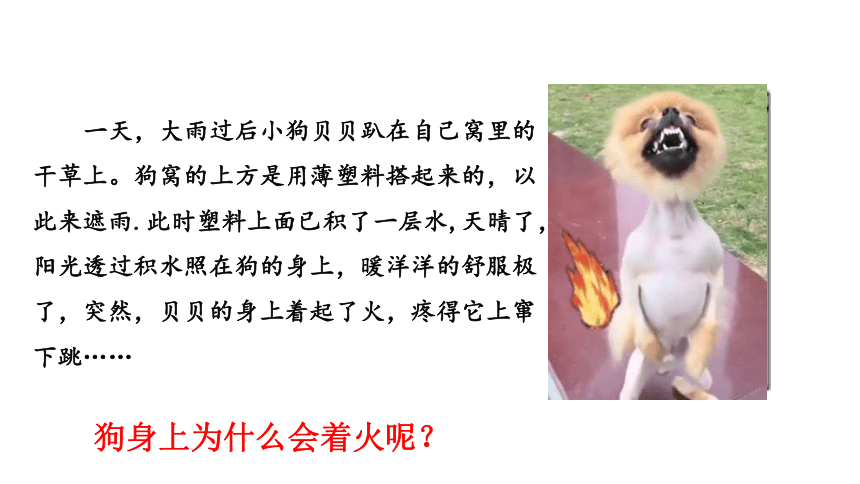

一天，大雨过后小狗贝贝趴在自己窝里的干草上。狗窝的上方是用薄塑料搭起来的，以此来遮雨.此时塑料上面已积了一层水,天晴了，阳光透过积水照在狗的身上，暖洋洋的舒服极了，突然，贝贝的身上着起了火，疼得它上窜下跳……
狗身上为什么会着火呢？

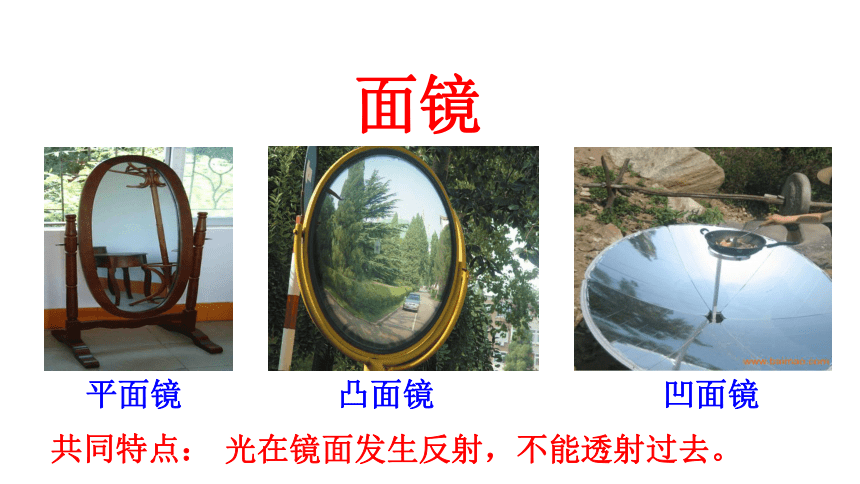

凸面镜
平面镜
凹面镜
共同特点：
面镜
光在镜面发生反射，不能透射过去。

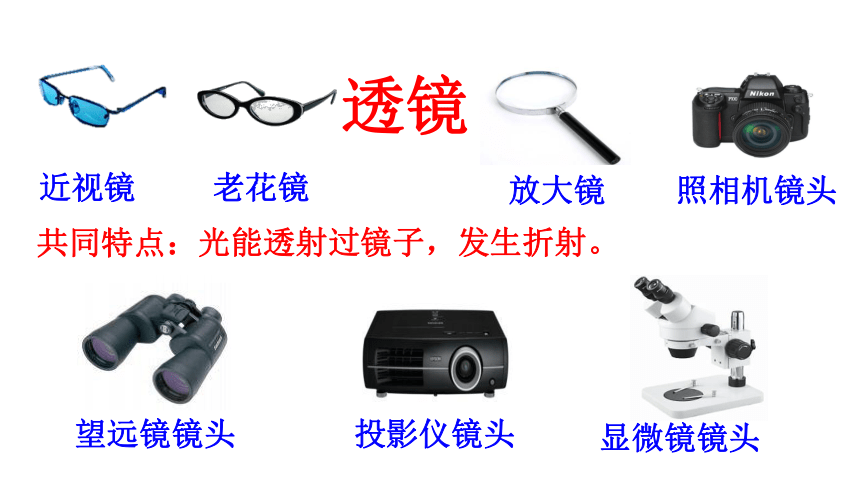

近视镜
老花镜
放大镜
照相机镜头
望远镜镜头
投影仪镜头
显微镜镜头
共同特点：
光能透射过镜子，发生折射。
透镜

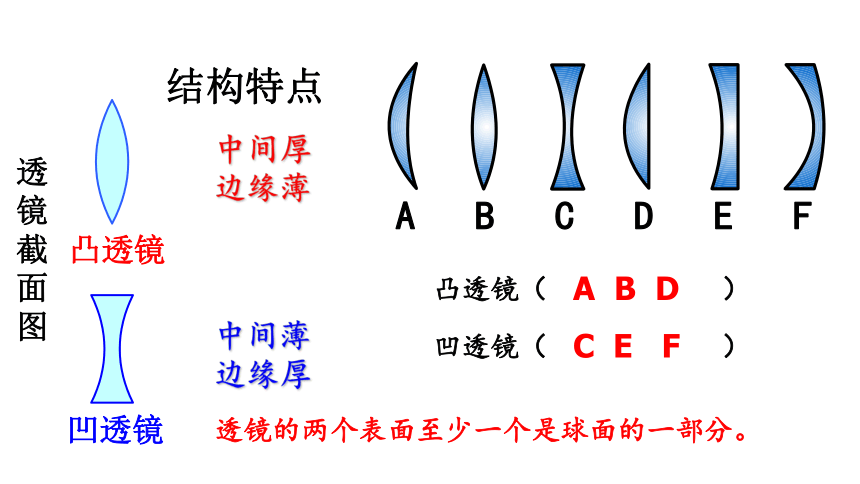

透镜截面图
凸透镜
凹透镜
结构特点
中间厚
边缘薄
中间薄
边缘厚
凸透镜（ ）
凹透镜（ ）
A B D
C E F
透镜的两个表面至少一个是球面的一部分。

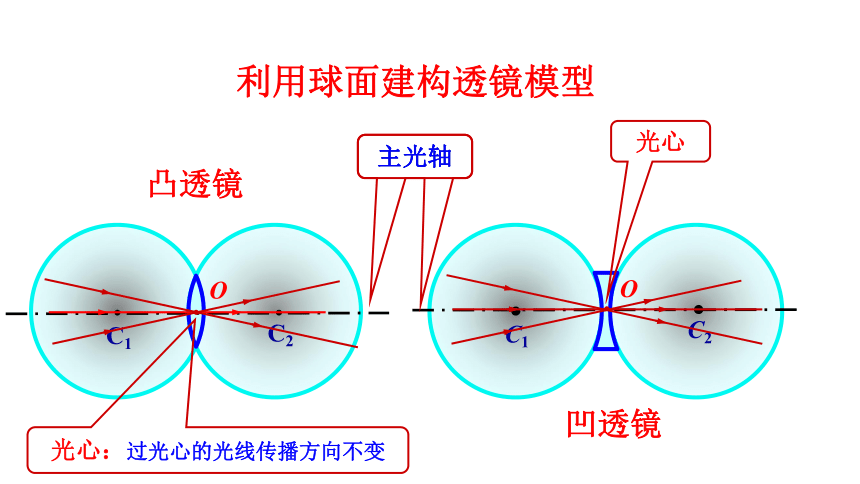

利用球面建构透镜模型
C2
C1
C2
C1
凹透镜
主光轴
主光轴
O
光心：过光心的光线传播方向不变
O
光心
凸透镜

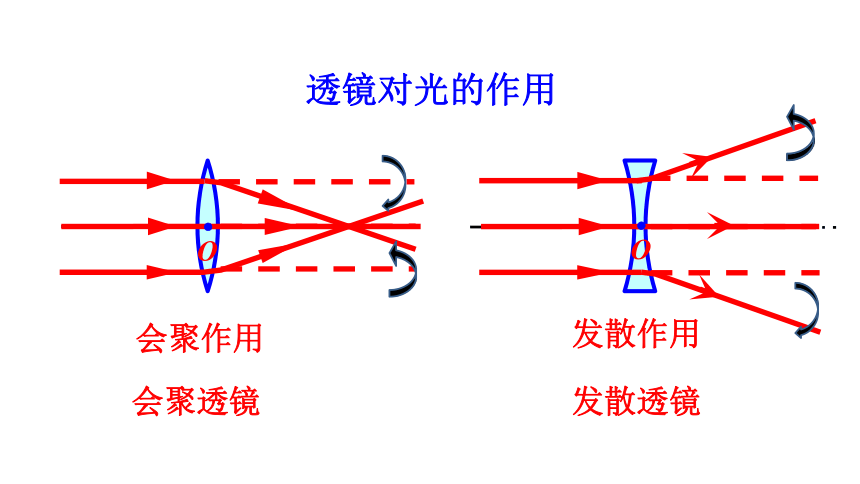

透镜对光的作用
会聚作用
会聚透镜
O
发散作用
发散透镜
O

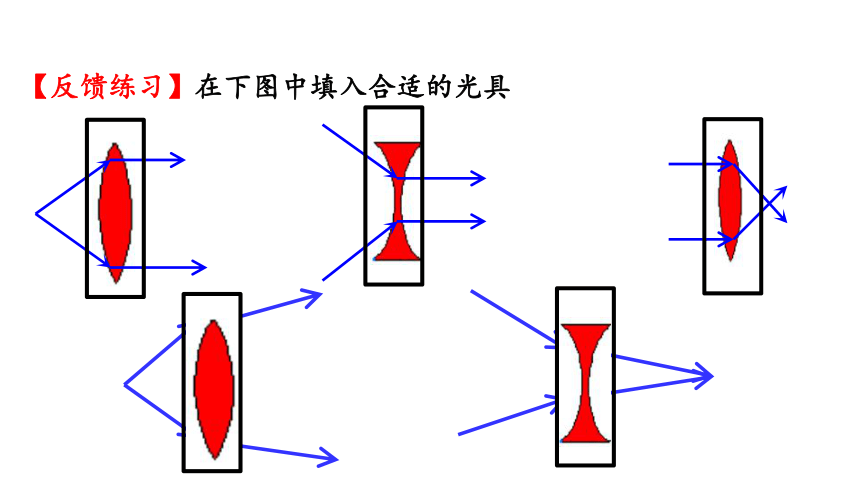

【反馈练习】在下图中填入合适的光具
F
焦点
O
f(焦距）
F
焦点
f（焦距）

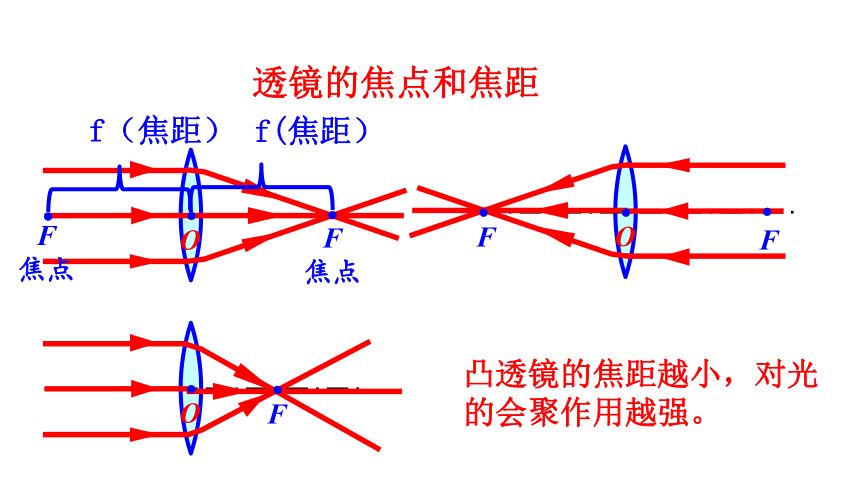

透镜的焦点和焦距
O
F
F
O
F
凸透镜的焦距越小，对光的会聚作用越强。
O
f
F
虚焦点
f
F
虚焦点
O
F
凹透镜的焦距越小，对光的发散作用越强。
O
F
F
O
F
F
凸透镜的三条特殊光线
O
F
F
(1)通过光心的光线 传播方向不变。
(2)平行于主光轴的光线 经凸透镜折射后过焦点。
(3)经过焦点的光线经凸透镜折射后平行于主光轴。
(1)
(2)
(3)
O
F
F
O
F
F
O
F
F
凹透镜的三条特殊光线
(1)通过光心的光线,传播方向不改变。
(2)平行于主光轴的光线,经凹透镜折射后发散，其反向延长线过虚焦点。
(3)对着凹透镜异侧虚焦点入射的光线,经凹透镜折射后平行于主光
轴射出。
(1)
(2)
(3)
【反馈练习】完成下列各透镜的光路。
【想想议议】太阳本身就是一个巨大的光源，当太阳光射到地面时，我们就可以把它看做平行光。那么同学们能不能想办法利用太阳光粗测凸透镜的焦距呢？
f
太阳光聚焦粗测焦距
凸透镜
释疑解惑
盘点收获
一、透镜的种类
凸透镜：
凹透镜：
中间厚，边缘薄的透镜
中间薄，边缘厚的透镜
二、透镜对光的作用
凸透镜对光有会聚作用，凹透镜对光有发散作用。
三、凸透镜的焦点和焦距
平行于主光轴的光线经凸透镜后将会聚于一个点，这个点就是焦点
焦点到光心的距离是焦距
四、三条特殊光线
太阳光聚焦法
五、凸透镜焦距的测量
达标测试
3、下列说法正确的是（ ）
A、凸透镜对光线有发散作用，所以又叫发散透镜。
B、凹透镜对光线有会聚作用，所以又叫会聚透镜。
C、凸透镜有两个实焦点，凹透镜有两个虚焦点。
D、两个焦点之间的距离叫焦距。
1、凸透镜对光线有 作用。凹透镜对光线有　 　作用。
发散
会聚
会聚
C
2、我国古代有人用冰磨成凸透镜，对着太阳光取火，这是利用了凸透镜对光有________作用。
4.在方框重填上适当的透镜。
Ｆ
5.完成下列光路图
Ｆ
Ｆ
Ｆ
