第三节
探究凸透镜成像的规律

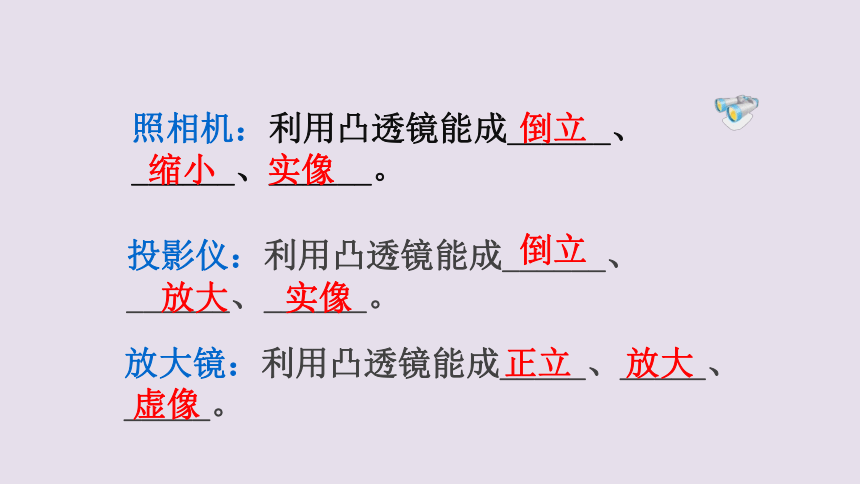

照相机：利用凸透镜能成______、______、______。
倒立
实像
缩小
投影仪：利用凸透镜能成______、______、______。
倒立
实像
放大
放大镜：利用凸透镜能成_____、_____、_____。
正立
虚像
放大

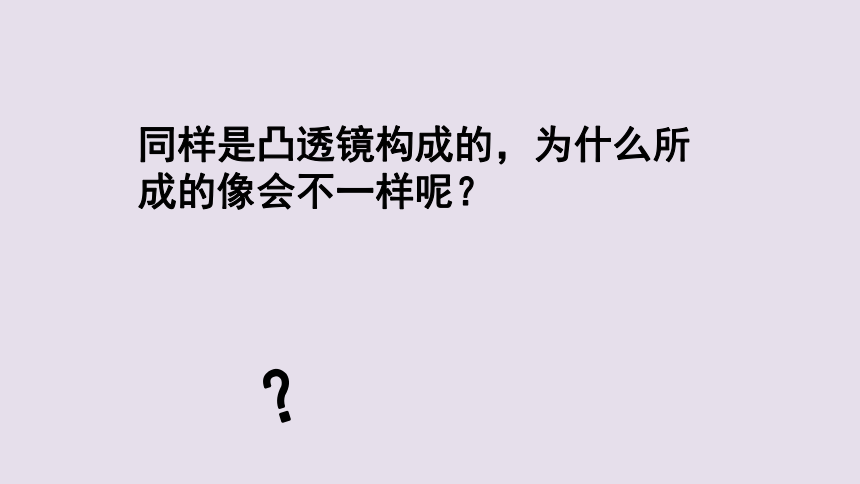

同样是凸透镜构成的，为什么所成的像会不一样呢？
？
*

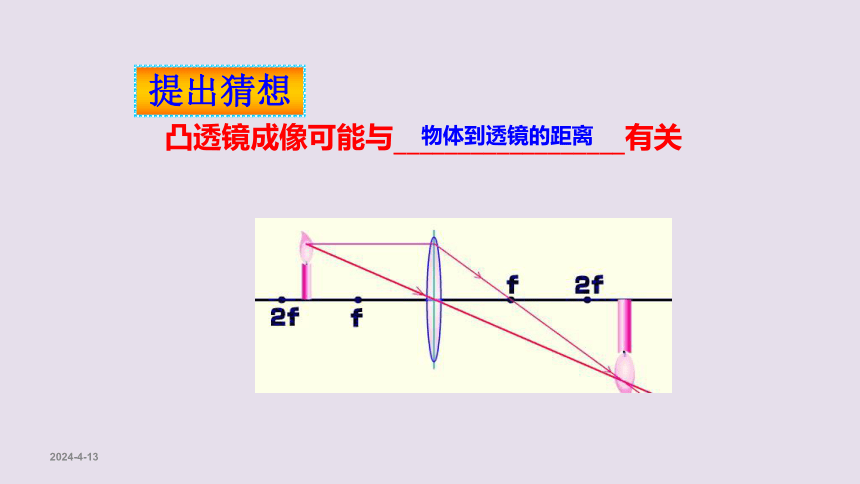

提出猜想
凸透镜成像可能与__________________有关
物体到透镜的距离

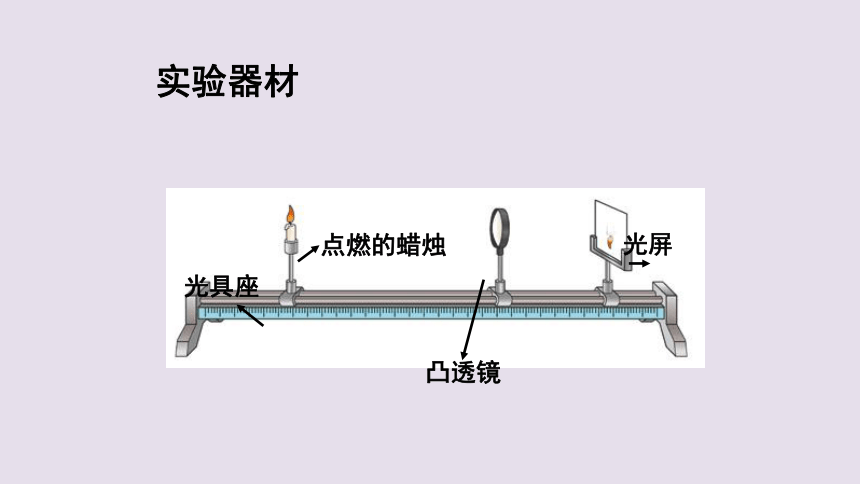

点燃的蜡烛
凸透镜
光屏
光具座
实验器材

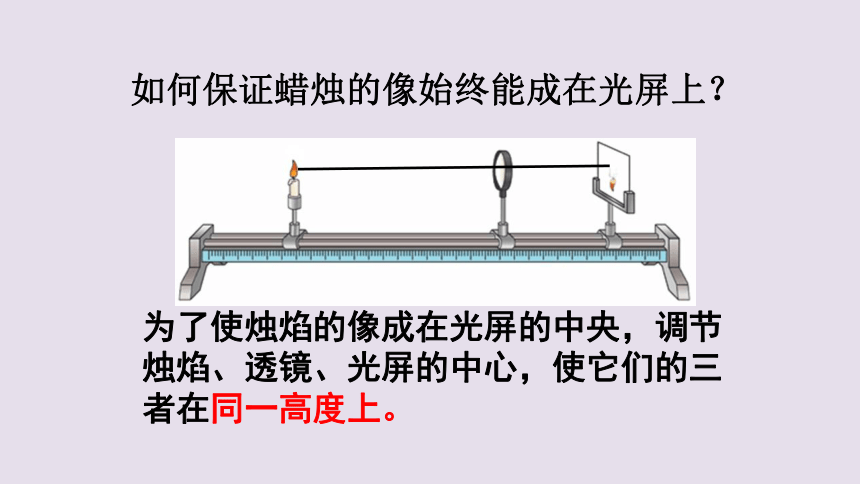

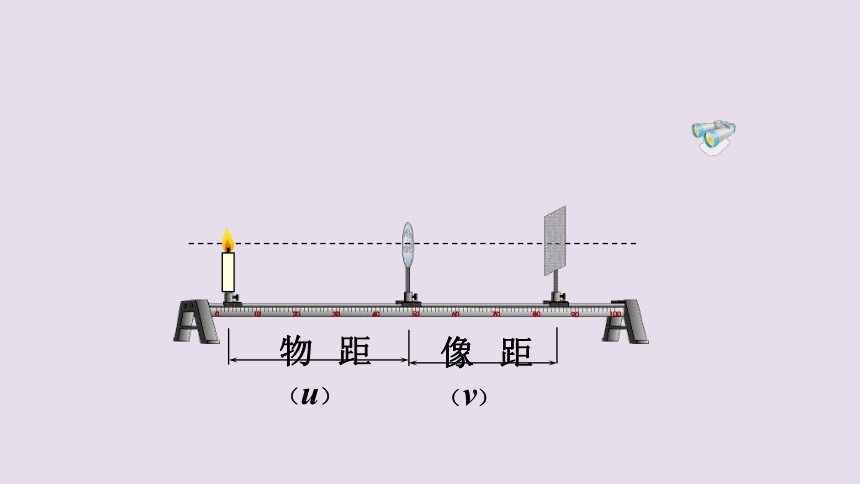

如何保证蜡烛的像始终能成在光屏上？
为了使烛焰的像成在光屏的中央，调节烛焰、透镜、光屏的中心，使它们的三者在同一高度上。
物距（u）
像距（v）

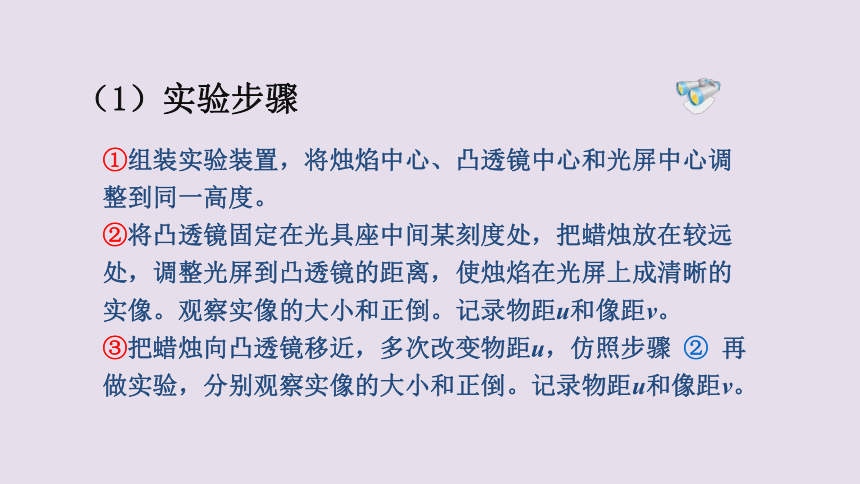

（1）实验步骤
①组装实验装置，将烛焰中心、凸透镜中心和光屏中心调整到同一高度。
②将凸透镜固定在光具座中间某刻度处，把蜡烛放在较远处，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的实像。观察实像的大小和正倒。记录物距u和像距v。
③把蜡烛向凸透镜移近，多次改变物距u，仿照步骤 ② 再做实验，分别观察实像的大小和正倒。记录物距u和像距v。

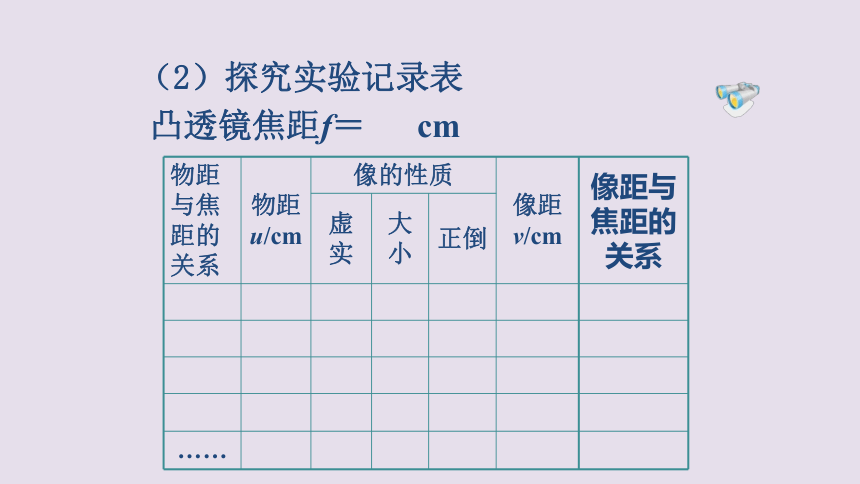

凸透镜焦距f＝ cm
物距与焦距的关系 物距u/cm 像的性质 像距v/cm 像距与焦距的关系
虚实 大小 正倒
……
（2）探究实验记录表
物距 u 像的性质 应用
正倒 大小 虚实 像距 v
u＞2f 倒立 缩小 实像 f＜v＜2f 照相机
u＝2f 倒立 等大 实像 v＝2f 测焦距
f＜u＜2f 倒立 放大 实像 v＞2f 投影仪
u＝f 不成像、得到一束平行光
u＜f 正立 放大 虚像 放大镜
·
·
·
F
F
O
·
·
·
F
F
O
F
F
f
*
作图研究
u>2f f利用通过凸透镜的三条特殊光线
*
F
F
f
u=2f v=2f 倒立等大实像
*
F
F
f
f2f 倒立放大实像
*
F
F
f
u=f 不成像
*
F
F
f
u*
交流与讨论
实验思考
当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？
*
F
F
f
*
实验拓展
1、在实验中，你能发现实像和虚像的分界点在什么位置吗？
2、在实验中，你能发现放大的像和缩小的像的分界点在什么位置吗？
*
交流合作
实验思考
3、什么情况下像和物体在凸透镜两侧？
什么情况下像和物体在凸透镜同侧？
*
交流合作
实验思考
4、当凸透镜成实像时，随着物距的减少，像距是怎样变化的？
*
规律精炼
*
随堂练习
例：如图所示，保持凸透镜的位置不变，先后
把烛焰放在a、b、c、d、e各点，并分别调整光
屏的位置。则：
1、把烛焰放在 点，屏上出现的像最大；
把烛焰放在 点，屏上出现的像最小。
a
b
c
d
e
F
F
f
2f
*
a
b
c
d
e
F
F
f
2f
2、把烛焰放在 点，屏上出现清晰的像时，
屏距凸透镜最远。
3、把烛焰放在 点，屏上不会出现像。
*
在利用蜡烛研究凸透镜成像的实验中，凸透镜的焦距是10cm，点燃的蜡烛放在距凸透15cm处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像，这个像一定是（ ）
A 倒立放大的实像
B 倒立缩小的实像
C 正立放大的实像
D 正立放大的虚像
*
一个物体到凸透镜的距离是30cm时，在光屏上得到一个放大的实像，若把物体沿凸透镜的主光轴移到距凸透镜65cm处，则成像的情况是 ( )
解析： 凸透镜所成像的性质与物距有关，由第一次成倒立放大的实像可知：f2f。所以成倒立缩小的实像。
*
在“探究凸透镜成像的规律”实验中，某同学的实验如图甲所示：
（1）要使蜡烛的像成在光屏的中央，应将光屏向　　（选填“上”或“下”）调整．
（2）若此凸透镜的焦距为10cm，蜡烛放在距离凸透镜15cm处，调节另一侧光屏的位置可得到烛焰清晰、倒立、　　(选填“放大”、“缩小”或“等大”）的　　（选填“实”或“虚”）像；
（3）某小组实验时对图甲中的装置进行了改进，将蜡烛换成LED灯、光屏换成带有方格的光屏，如图乙所示．
①蜡烛换成LED灯的优点是　　　　　　．
②光屏换成带有方格光屏的优点是　　　　　　．
下
放大
实
实验现象更明显
便于比较像的大小
物距 u 像的性质 应用
正倒 大小 虚实 像距 v
u＞2f 倒立 缩小 实像 f＜v＜2f 照相机
u＝2f 倒立 等大 实像 v＝2f 测焦距
f＜u＜2f 倒立 放大 实像 v＞2f 投影仪
u＝f 不成像、得到一束平行光
u＜f 正立 放大 虚像 放大镜
小结
