[第九章 第4节 流体压强与流速的关系]
一、选择题
1.如图图所示实验中,不能用流体压强与流速的关系来解释的是 ( )
2.如图图所示是龙卷风发生时的场景。龙卷风是一种强烈的、小范围的空气涡旋,是在极不稳定的天气下由空气强烈对流运动而产生的,其实质就是高速旋转的气流。对于高速旋转的气流,下列说法中正确的是 ( )
A.气流内部压强大于外部压强
B.气流内部压强小于外部压强
C.气流内、外部的压强相等
D.气流内、外部的压强关系不确定
3.如图图所示是一种水翼船,船体下安装了水翼。当船在高速航行时,水面下的水翼会使船体整体抬高从而减小水对船体的阻力。则下列水翼安装正确的是 ( )
4.(2021梧州)有些电动车安装了如图图所示的特制伞来遮阳挡雨,它给我们带来方便的同时也带来了安全隐患,这样的电动车以较大速度行驶时有“向上飘”的感觉,下列关于这一现象的解释正确的是
( )
A.伞上方的气流速度大于下方,压强小于下方
B.伞上方的气流速度大于下方,压强大于下方
C.伞上方的气流速度小于下方,压强大于下方
D.伞上方的气流速度小于下方,压强小于下方

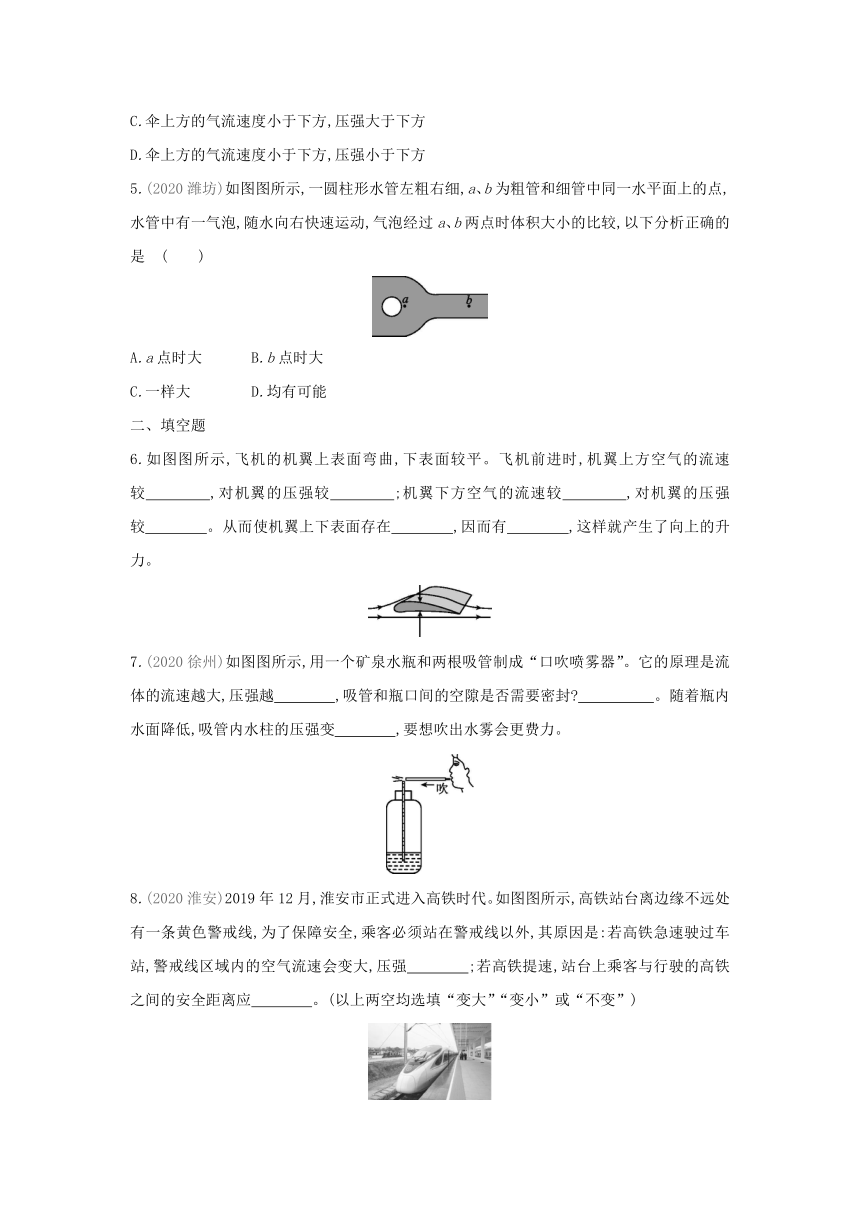

5.(2020潍坊)如图图所示,一圆柱形水管左粗右细,a、b为粗管和细管中同一水平面上的点,水管中有一气泡,随水向右快速运动,气泡经过a、b两点时体积大小的比较,以下分析正确的是 ( )
A.a点时大 B.b点时大
C.一样大 D.均有可能
二、填空题
6.如图图所示,飞机的机翼上表面弯曲,下表面较平。飞机前进时,机翼上方空气的流速较 ,对机翼的压强较 ;机翼下方空气的流速较 ,对机翼的压强较 。从而使机翼上下表面存在 ,因而有 ,这样就产生了向上的升力。
7.(2020徐州)如图图所示,用一个矿泉水瓶和两根吸管制成“口吹喷雾器”。它的原理是流体的流速越大,压强越 ,吸管和瓶口间的空隙是否需要密封 。随着瓶内水面降低,吸管内水柱的压强变 ,要想吹出水雾会更费力。
8.(2020淮安)2019年12月,淮安市正式进入高铁时代。如图图所示,高铁站台离边缘不远处有一条黄色警戒线,为了保障安全,乘客必须站在警戒线以外,其原因是:若高铁急速驶过车站,警戒线区域内的空气流速会变大,压强 ;若高铁提速,站台上乘客与行驶的高铁之间的安全距离应 。(以上两空均选填“变大”“变小”或“不变”)

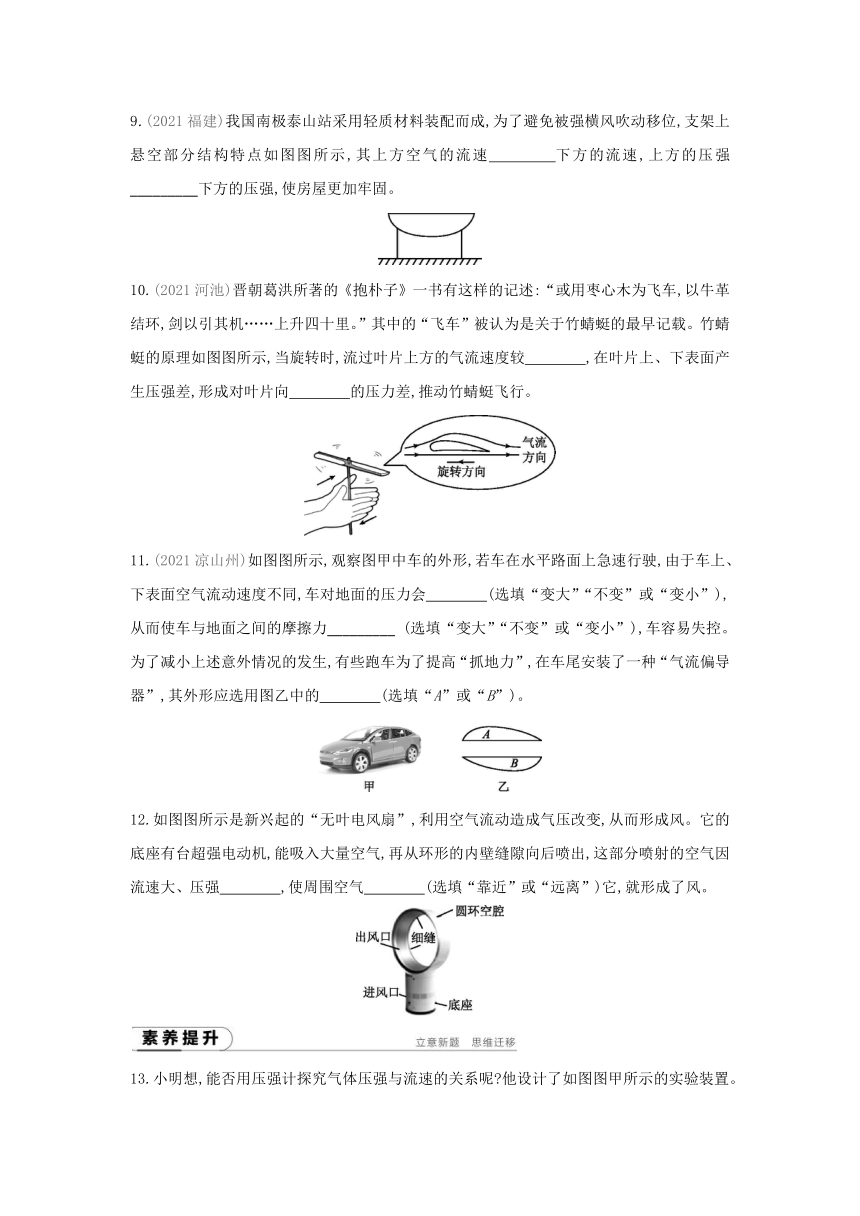

9.(2021福建)我国南极泰山站采用轻质材料装配而成,为了避免被强横风吹动移位,支架上悬空部分结构特点如图图所示,其上方空气的流速 下方的流速,上方的压强_________下方的压强,使房屋更加牢固。
10.(2021河池)晋朝葛洪所著的《抱朴子》一书有这样的记述:“或用枣心木为飞车,以牛革结环,剑以引其机……上升四十里。”其中的“飞车”被认为是关于竹蜻蜓的最早记载。竹蜻蜓的原理如图图所示,当旋转时,流过叶片上方的气流速度较 ,在叶片上、下表面产生压强差,形成对叶片向 的压力差,推动竹蜻蜓飞行。
11.(2021凉山州)如图图所示,观察图甲中车的外形,若车在水平路面上急速行驶,由于车上、下表面空气流动速度不同,车对地面的压力会 (选填“变大”“不变”或“变小”),从而使车与地面之间的摩擦力_________ (选填“变大”“不变”或“变小”),车容易失控。为了减小上述意外情况的发生,有些跑车为了提高“抓地力”,在车尾安装了一种“气流偏导器”,其外形应选用图乙中的 (选填“A”或“B”)。
12.如图图所示是新兴起的“无叶电风扇”,利用空气流动造成气压改变,从而形成风。它的底座有台超强电动机,能吸入大量空气,再从环形的内壁缝隙向后喷出,这部分喷射的空气因流速大、压强 ,使周围空气 (选填“靠近”或“远离”)它,就形成了风。
13.小明想,能否用压强计探究气体压强与流速的关系呢 他设计了如图图甲所示的实验装置。小明用嘴向玻璃管中吹气,U形管两侧液面的高度差如图图图乙所示,此时玻璃管内D点的气体压强为p1,气流速度为v1;小明再次吹气后,U形管两侧液面的高度差如图图图丙所示,此时玻璃管内D点的气体压强为p2,气流速度为v2。则p1 p2,v1 v2。(均选填“<”“=”或“>”)
参考答案
1.B
2.B 龙卷风的实质就是高速旋转的气流,气流内部流速大、压强小,气流外部流速小、压强大,即气流内部压强小于外部压强,所以龙卷风会把地面上的物体“吸”走。
3.B
4.A 因为流体流速越大的地方压强越小,所以伞上方的空气压强小于下方的空气压强,产生了一个向上的压力差即升力,电动车的速度越大,升力越大,以较大速度行驶时有“向上飘”的感觉,故A正确,B、C、D错误。
5.B 由于圆柱形水管左粗右细,当水经过a、b两点时,b点的流速大,压强小,所以气泡经过b点时的体积大于经过a点时的体积,故B正确。
6.大 小 小 大 压强差 压力差
7.小 不需要 大 流体流速越大的地方压强越小,水平吹气时,竖直管口上方空气流速大,压强小,瓶内水面上方空气流速小,压强大,压强差将水压入管中并喷出;吸管和瓶口间要保持敞开,以便与外界大气相通;随着瓶内水面的降低,管中水柱深度增加,而液体的压强与液体密度及深度有关,所以水柱的压强增大。
8.变小 变大 当高铁急速驶过车站,警戒线区域内的空气流速会变大,由流体压强与流速的关系可知,警戒线以内的地方空气压强减小,而此时人外侧的空气流动速度小,人外侧的空气压强大,会产生一个向内侧的压强差,将人推向列车,易出现危险;若高铁提速,则向内侧的压强差会更大,所以应该增大站台上乘客与行驶的高铁之间的安全距离。
9.小于 大于 支架上悬空部分结构特点为上平下凸,当空气流过时上方气体的流速小,压强大,下方气体的流速大,压强小,产生了一个向下的压力差,使房屋更加牢固。
10.大 上 竹蜻蜓的叶片上表面凸起,当旋转时,流过叶片上方的气流速度较大,压强较小;流过叶片下方的气流速度较小,压强较大;在叶片上、下表面产生压强差,形成对叶片向上的压力差,推动竹蜻蜓飞行。
11.变小 变小 B (1)汽车急速行驶时,相同时间内,空气经过车上方的路程比下方路程长,流速大,压强小,汽车在压强差的作用下受到向上的升力,汽车对路面的压力变小,小于汽车的重力。车对地面的压力变小,使车与地面之间的摩擦力变小。
(2)“气流偏导器”的上表面平直、底部呈弧形凸起,当跑车高速行驶时,偏导器上方的空气流速小、压强大,下方的空气流速大、压强小,产生一个向下的压强差,增加跑车对地面的压力,提高车轮的抓地性能。
12.小 靠近 根据流体压强与流速的关系可知,这部分喷射的空气因流速大、压强小,在压强差的作用下,使周围空气靠近它,就形成了风。
13.< >
向玻璃管中吹气时,由流体流速大的位置压强小可知,U形管左管内气压小于外界大气压,则两侧气体压强差Δp=ρ水gΔh,即p大气-p左=Δp水。图乙中,U形管两侧液面高度差大,水柱产生的压强大,说明左管内气压较小,即此时D点的气体压强p1较小,空气流速v1较大;图丙中,U形管两侧液面高度差小,水柱产生的压强小,说明左管内气压较大,即此时D点的气体压强p2较大,空气流速v2较小。所以,p1
v2。
