第十四章 内能的利用 第1节 热机(人教版物理九年级上册课件)(共19张PPT)

(共19张PPT)
第十四章
第一节 热机

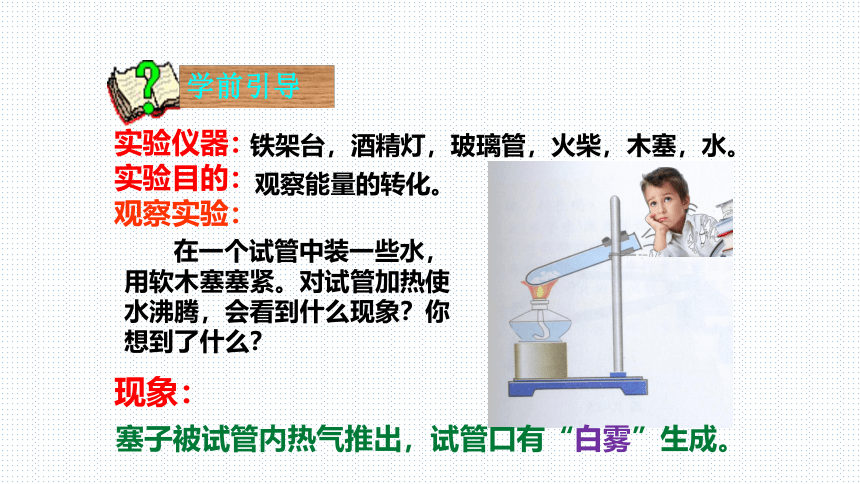

学前引导
在一个试管中装一些水，用软木塞塞紧。对试管加热使水沸腾，会看到什么现象？你想到了什么？
现象：
塞子被试管内热气推出，试管口有“白雾”生成。
实验仪器：
铁架台，酒精灯，玻璃管，火柴，木塞，水。
实验目的：
观察能量的转化。
观察实验：

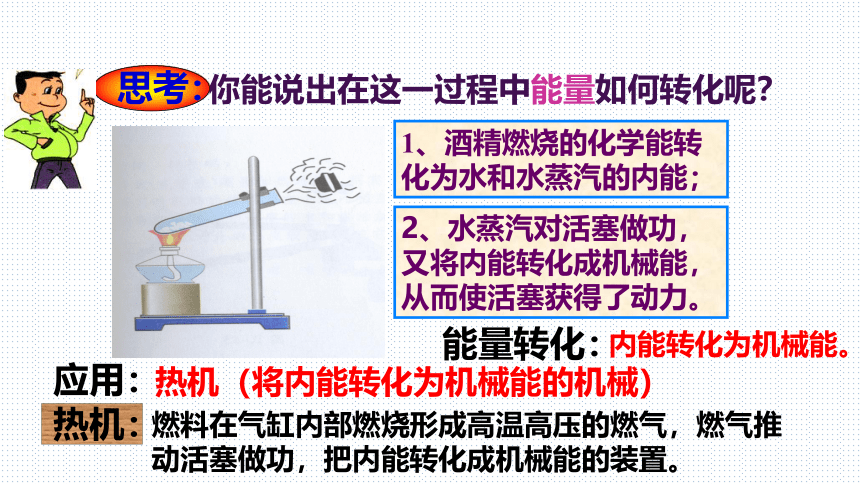

你能说出在这一过程中能量如何转化呢？
2、水蒸汽对活塞做功，又将内能转化成机械能，从而使活塞获得了动力。
1、酒精燃烧的化学能转化为水和水蒸汽的内能；
思考：
能量转化：
内能转化为机械能。
应用：
热机（将内能转化为机械能的机械）
热机：
燃料在气缸内部燃烧形成高温高压的燃气，燃气推动活塞做功，把内能转化成机械能的装置。
蒸汽机

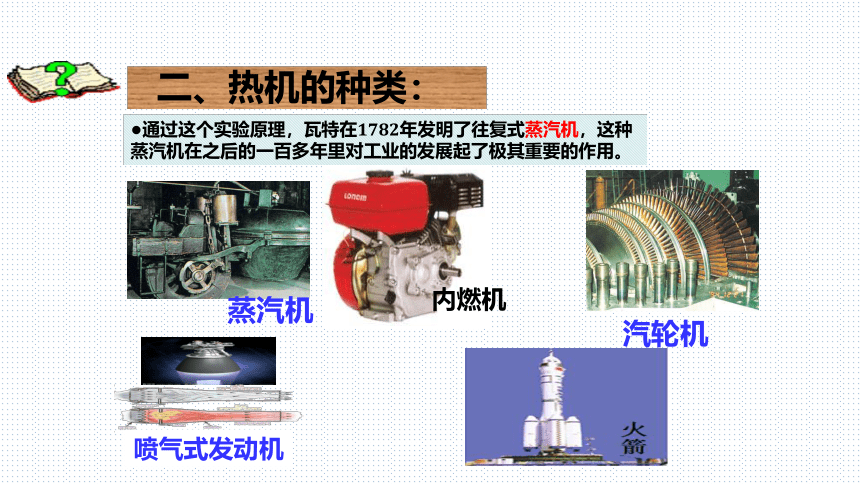

二、热机的种类：
汽轮机
喷气式发动机
内燃机
●通过这个实验原理，瓦特在1782年发明了往复式蒸汽机，这种蒸汽机在之后的一百多年里对工业的发展起了极其重要的作用。

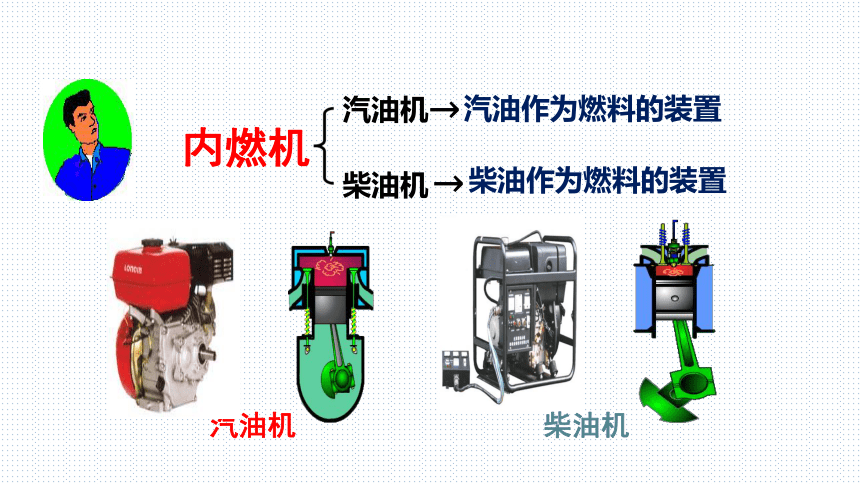

内燃机
汽油机
柴油机
汽油机
柴油机
→
→
汽油作为燃料的装置
柴油作为燃料的装置
火花塞
气缸
进气门
活塞
连杆
排气门
曲轴

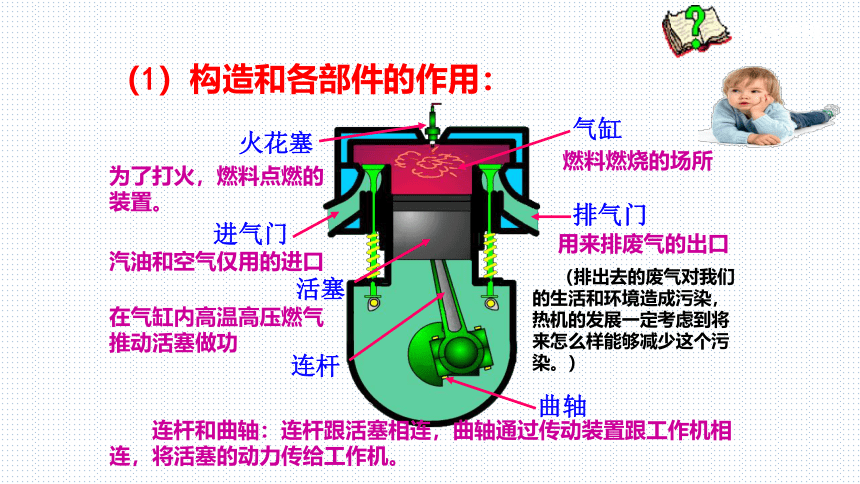

（1）构造和各部件的作用：
1.汽油机
为了打火，燃料点燃的装置。
汽油和空气仅用的进口
在气缸内高温高压燃气推动活塞做功
燃料燃烧的场所
用来排废气的出口
（排出去的废气对我们的生活和环境造成污染，热机的发展一定考虑到将来怎么样能够减少这个污染。）
连杆和曲轴：连杆跟活塞相连，曲轴通过传动装置跟工作机相连，将活塞的动力传给工作机。
汽油机工作原理

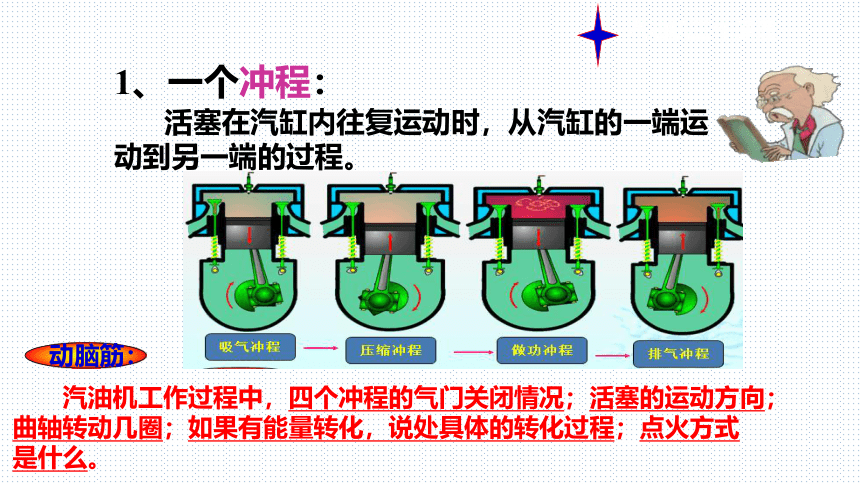

1、一个冲程：
活塞在汽缸内往复运动时，从汽缸的一端运动到另一端的过程。
汽油机工作过程中，四个冲程的气门关闭情况；活塞的运动方向；曲轴转动几圈；如果有能量转化，说处具体的转化过程；点火方式是什么。
动脑筋：
吸气冲程：
进气门打开，排气门关闭，活塞由上端向下运动，汽油和空气组成的燃料混合物从进气门吸入气缸。
压缩冲程：
进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。
做功冲程：
火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气。高温高压燃气推动活塞向下运动，并通过连杆带动曲轴转动。
排气冲程：
进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。
活塞：往复两次。
曲轴：转动两周。
完成：四个冲程。
对外做功：一次。
辅助冲程：靠飞轮惯性来完成。
把这四个冲程称为发动机的一个工作循环。
1、一个工作循环：
一个工作循环中：
总结
1. 汽油机在某个冲程中，进气门和排气门都关闭，活塞向上运动，此冲程是（ ）
A.吸气程 B.压缩冲程
C.做功冲程 D.排气冲程
B
2. 如图1表示内燃机工作循环中的一个冲程，从气门的启闭和活塞的运动可判断这是 冲程。
吸气
看谁答得快……
喷油嘴
气缸
进气门
活塞
连杆
排气门
曲轴
2.柴油机
①构造
②工作原理
吸气冲程：
进气门打开，排气门关闭。活塞由上端向下端运动，将空气吸进气缸。
空气
压缩冲程：
进气门和排气门都关闭，活塞向上运动，活塞把空气压缩得很小，空气的压强更大，温度更高。在压缩冲程末，缸内空气温度已超过柴油的着火点。
机械能转化为内能。
做功冲程：
在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
内能转化为机械能。
排气冲程：
燃烧后的废气
进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。
汽油机 柴油机
相同点 不 同 点 构 造
燃 料
吸入气体
点火方式
都是内燃机，一个工作循环都经历四个冲程
火花塞
喷油嘴
汽油
柴油
汽油和空气
空气
点燃式
压燃式
汽油机和柴油机的工作过程有什么相同点，有什么不同点？
想想议议
汽油机比较轻巧，常用在汽车、飞机和小型农业机械上面。
(1)汽油机的应用
(2)柴油机的应用
柴油比较便宜，但柴油机比较笨重，主要用在载重汽车、拖拉机、坦克上面。
1.热机对大气的影响。
（1）产生有毒气体。（2) 产生粉尘。
（3）产生大量二氧化碳，造成温室效应。
2.热机产生噪音。
内燃机的应用
热机对环境的影响
达标练习
b
C
①汽油机吸入气缸的物质是: ( )
A.汽油 B.空气 C.汽油与空气混合物 D.柴油
②判断下列属于排气冲程的是 （ ）
想想议议
1. 在四个冲程中，哪些冲程发生了能量的转化？
2.哪个冲程使汽车获得动力？
3. 哪个冲程排出了汽车的废气？
总结：
热机
把内能转化成机械能的装置
1.概念：
2.内燃机
1.分类
2.构造和各部件的作用
3.汽油机的工作原理
4.柴油机的工作原理
3.汽油机和柴油机的区别：
4.内燃机的应用：
5.热机对环境的影响：
谢 谢！
