第2节 电流和电路
第十五章　电流和电路
提示：
不能把电池的两端用导线直接连在一起。

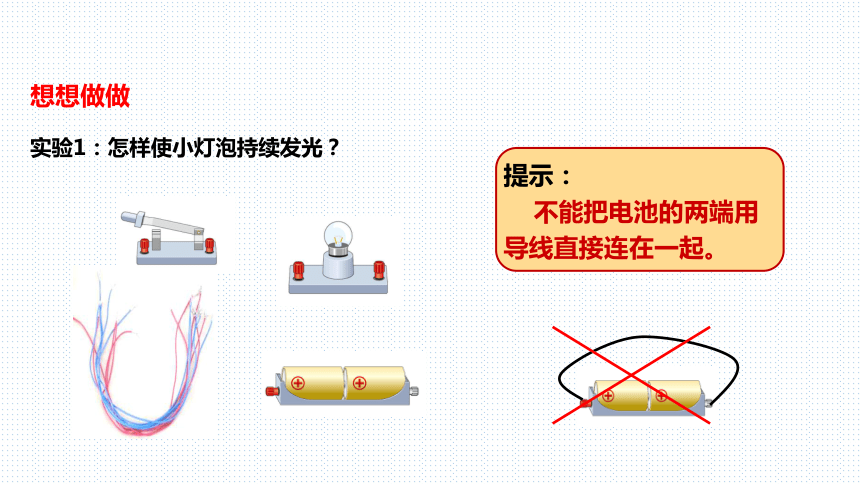

实验1：怎样使小灯泡持续发光？
想想做做
实验结果表明：

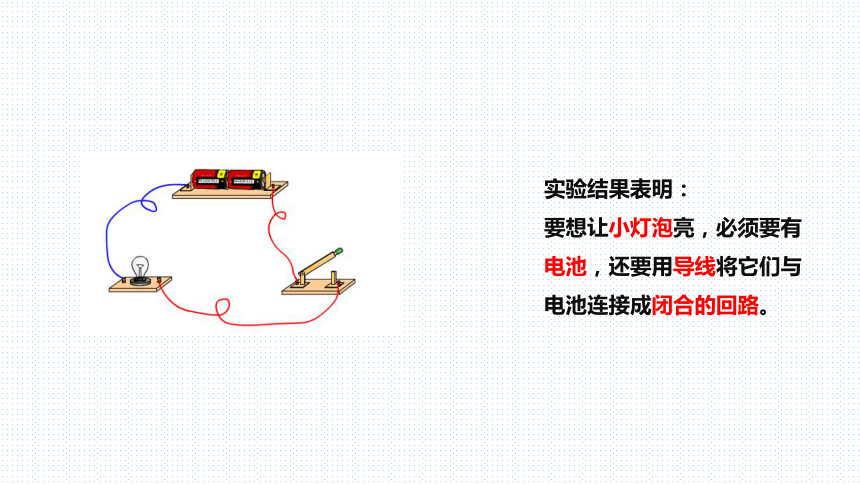

要想让小灯泡亮，必须要有电池，还要用导线将它们与电池连接成闭合的回路。

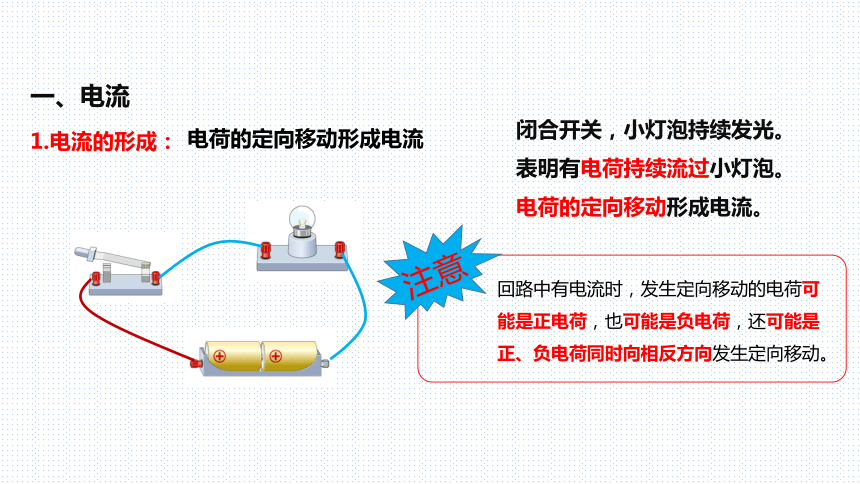

一、电流
1.电流的形成：
闭合开关，小灯泡持续发光。
表明有电荷持续流过小灯泡。
电荷的定向移动形成电流。
电荷的定向移动形成电流
注意
回路中有电流时，发生定向移动的电荷可能是正电荷，也可能是负电荷，还可能是正、负电荷同时向相反方向发生定向移动。
2.电流的方向：
正电荷定向移动的方向规定为电流的方向。
正极
负极
想想做做

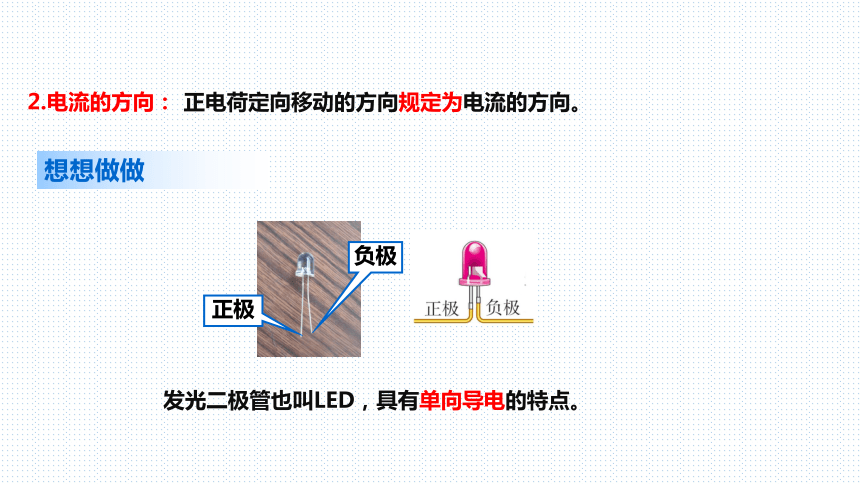

发光二极管也叫LED，具有单向导电的特点。

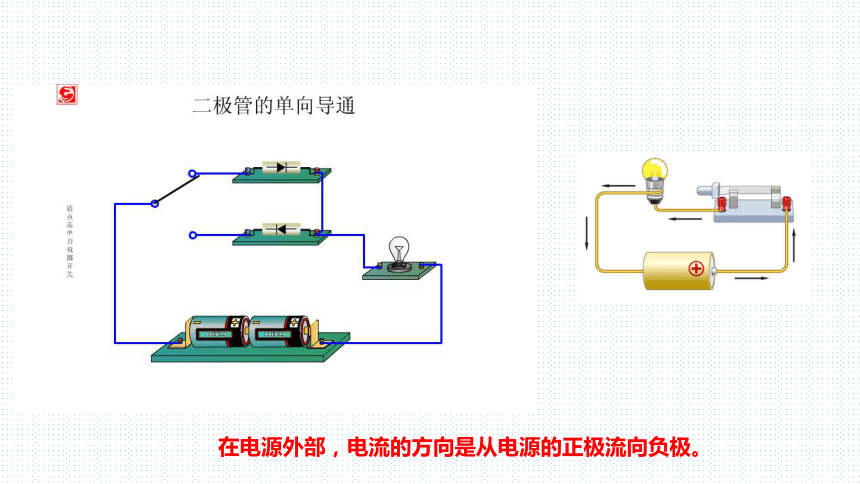

在电源外部，电流的方向是从电源的正极流向负极。
二、电路的构成

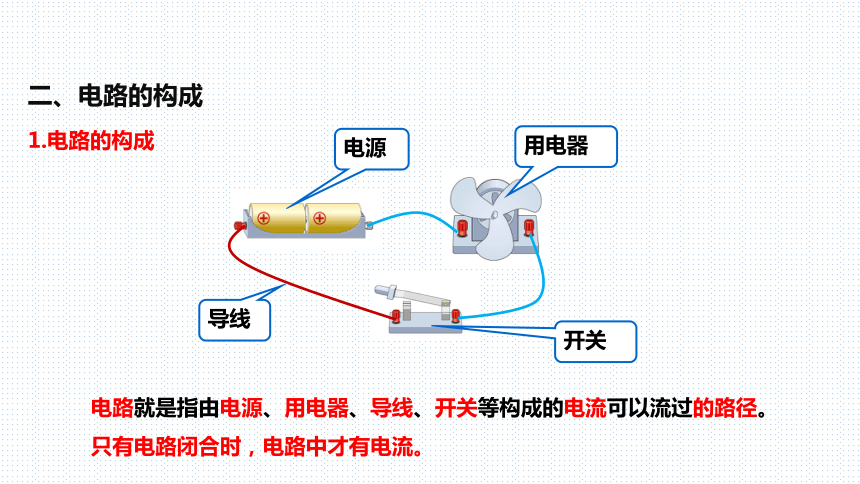

电路就是指由电源、用电器、导线、开关等构成的电流可以流过的路径。
只有电路闭合时，电路中才有电流。
电源
导线
用电器
开关
1.电路的构成
干电池
氧化银电池
蓄电池
硅光电池
锂电池
学生电源
燃料电池
发电机

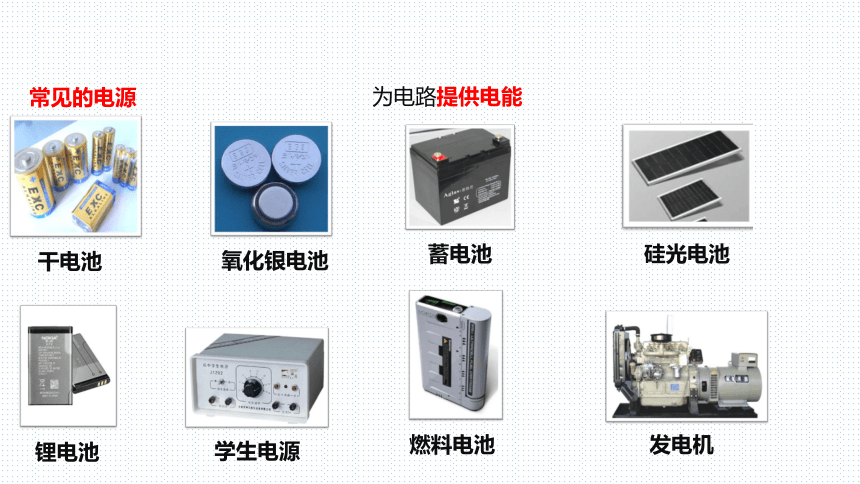

常见的电源
为电路提供电能
按钮开关
接线开关
单刀开关
空气开关
声控开关
光控开关
感应开关
温控开关

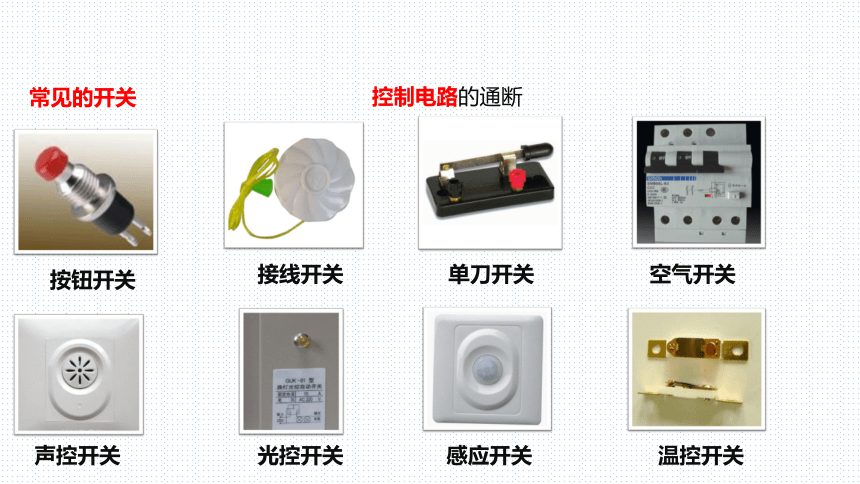

常见的开关
控制电路的通断
电视机
电冰箱
洗衣机
电风扇
台灯
微波炉
电脑
电烤箱
常见的用电器
利用电来工作，消耗电能
三、电路图
1.定义：
用符号表示电路连接的图，叫做电路图
2.常见的元件符号：
3.电路图的画法：
请画出以下电路的电路图。
M
四、通路、断路和短路
1.通路：
　　处处连通，用电器能够工作的电路。
2.断路：
　　某处被断开，没有电流通过的电路，也叫开路。
注意
1.断路时，用电器中没有电流通过，用电器不工作；
2.断路的原因：
（1）开关没有闭合；
（2）接线处松脱；
（3）导线断裂；
（4）用电器内部断路等。
3.短路：
　　直接用导线将电源正负极相连的电路。
注意
1.用导线不经过用电器直接将电源的两极相连时，电流中的电流很大，会损坏电源和导线；
2.为了防止出现电源短路，在连接电路过程中，开关应当断开；
1.请完成下列的填空：
2. (温州中考) 下列实物连接与电路图相符合的是（水果电池的铜片为正极、锌片为负极）（　　）
B
3.请分析如下电路图，指出连错的导线，并改正。
4.请分析如下电路图，指出连错的导线，并改正。
5.请根据电铃的电路图，用画笔代替导线，连接相应的电路。
