第十五章 电流电路 第5节 串、并联电路中电流的规律(人教版物理九年级上册课件)(共29张PPT)

(共29张PPT)
串、并联电路中电流的规律

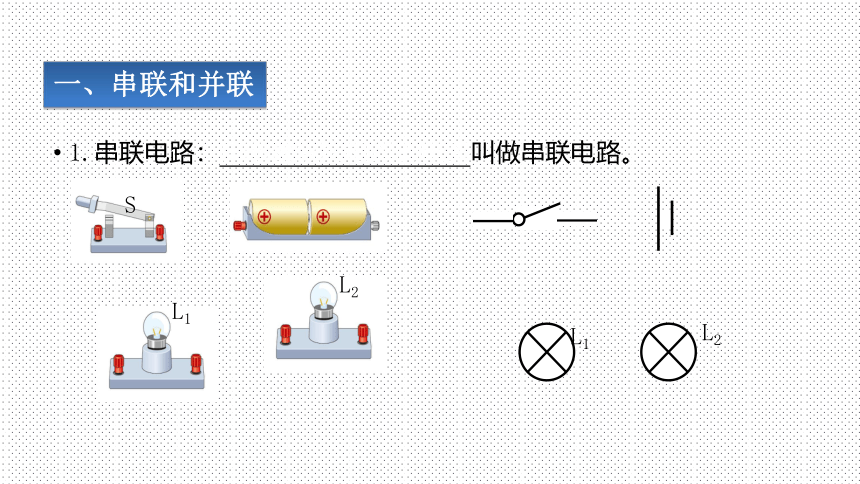

1.串联电路：用电器依次相连的电路叫做串联电路。
一、串联和并联
L1
S
L2
L2
L1

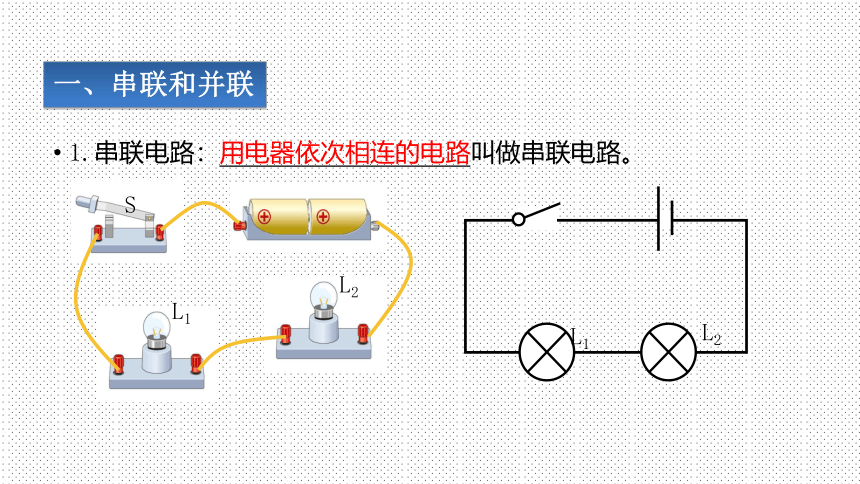

1.串联电路：用电器依次相连的电路叫做串联电路。
一、串联和并联
L1
S
L2
L2
L1

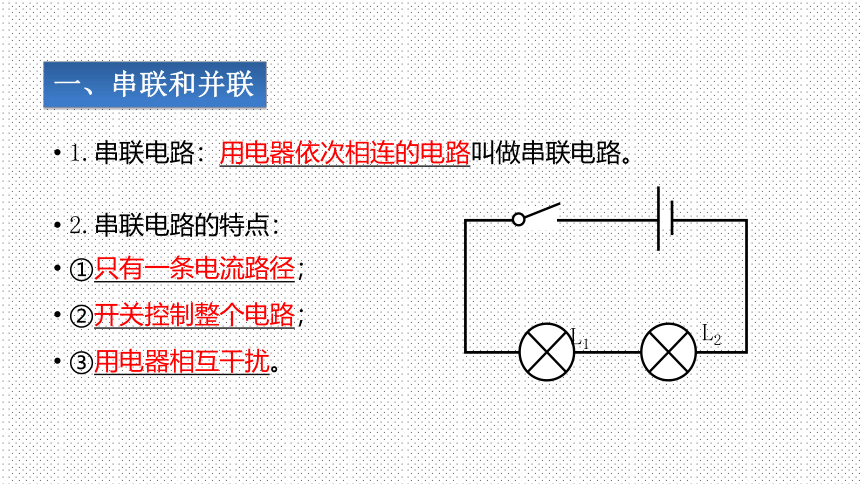

1.串联电路：用电器依次相连的电路叫做串联电路。
2.串联电路的特点：
①只有一条电流路径；
②开关控制整个电路；
③用电器相互干扰。
一、串联和并联
L2
L1

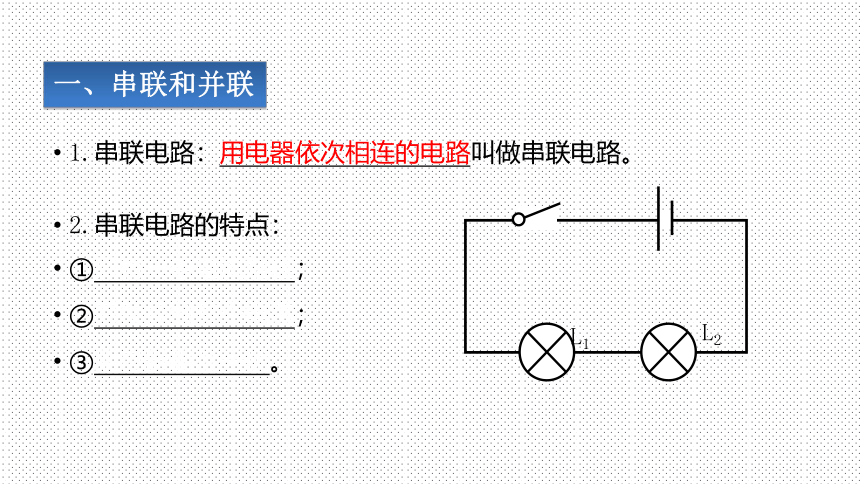

1.串联电路：用电器依次相连的电路叫做串联电路。
2.串联电路的特点：
①只有一条电流路径；
②开关控制整个电路；
③用电器相互干扰。
一、串联和并联
L2
L1

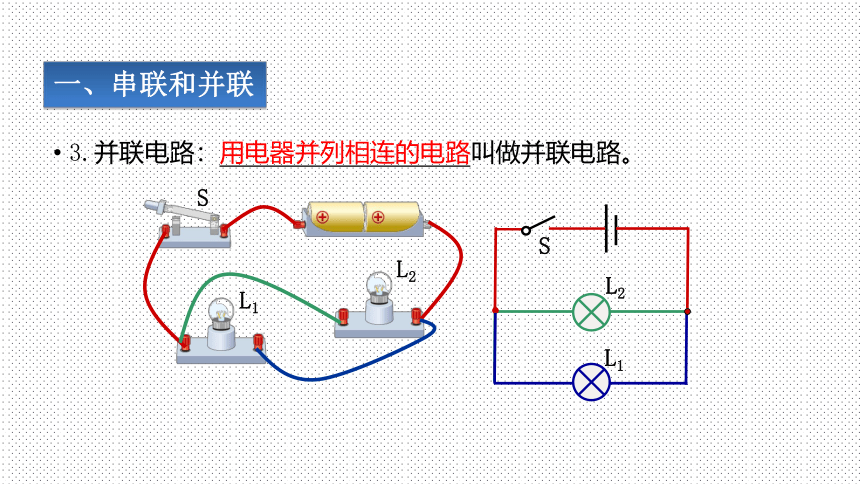

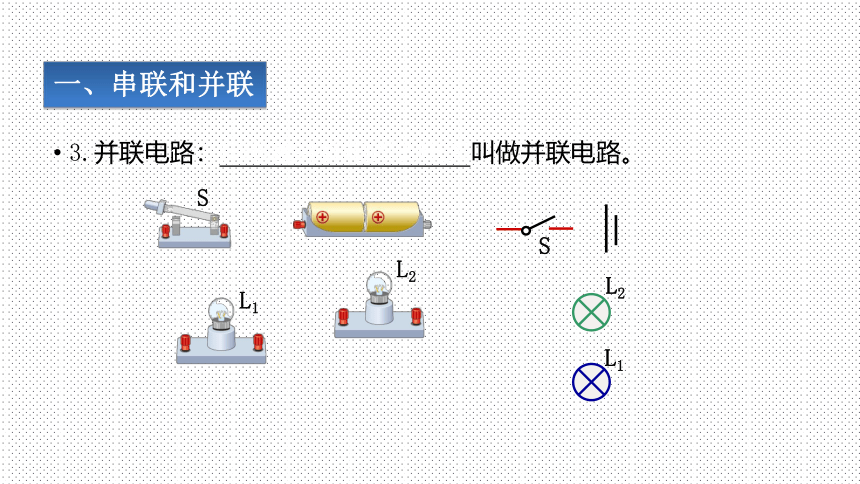

3.并联电路：用电器并列相连的电路叫做并联电路。
一、串联和并联
L2
L1
S
L1
S
L2
3.并联电路：用电器并列相连的电路叫做并联电路。
一、串联和并联
L2
L1
S
L1
S
L2

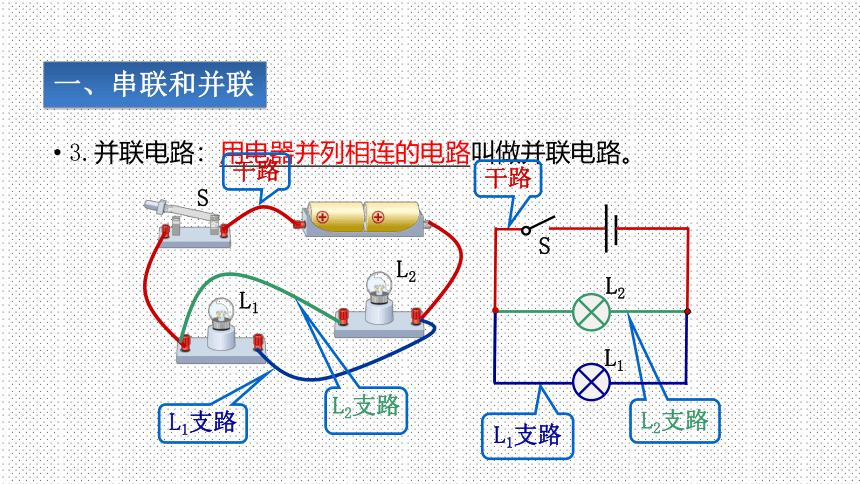

3.并联电路：用电器并列相连的电路叫做并联电路。
一、串联和并联
L2
L1
S
L1支路
L2支路
干路
L1支路
L2支路
L1
S
L2
干路

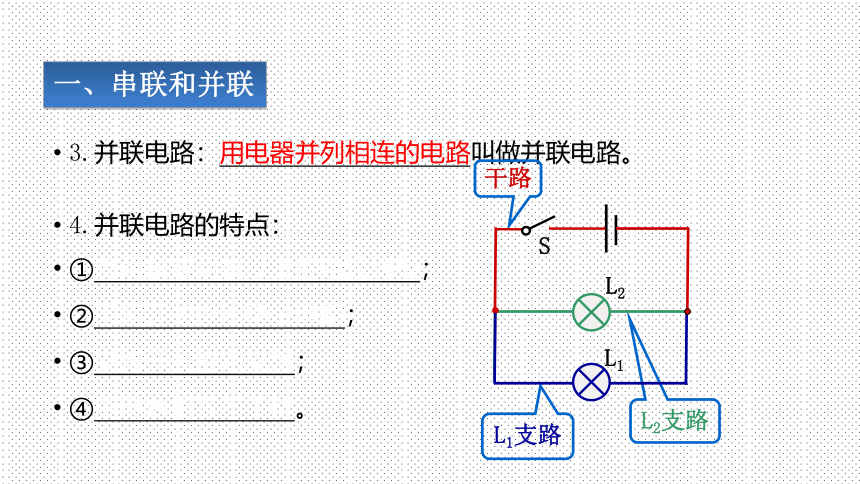

3.并联电路：用电器并列相连的电路叫做并联电路。
4.并联电路的特点：
①有两条或两条以上的电流路径；
②干路开关控制整个电路；
③支路开关控制支路；
④用电器相互不干扰。
一、串联和并联
干路
L1支路
L2支路
L1
S
L2
3.并联电路：用电器并列相连的电路叫做并联电路。
4.并联电路的特点：
①有两条或两条以上的电流路径；
②干路开关控制整个电路；
③支路开关控制支路；
④用电器相互不干扰。
一、串联和并联
干路
L1支路
L2支路
L1
S
L2
实验一：探究串联电路的电流规律
1.提出问题：串联电路中各点的电流之间有什么关系？
2.猜想或假设：串联电路中各点的电流处处相等。
3.设计实验：
（1）实验器材：干电池、开关、两个灯泡、电流表、导线若干
（2）实验电路图：
二、串、并联电路中电流的规律
a
b
c
实验一：探究串联电路的电流规律
（3）实验步骤：
①设计实验电路；
②根据电路图连接电路；
③进行测量，将测量数据记录在表格中；
④换上另外两个规格不同的小灯泡，再次实验。
二、串、并联电路中电流的规律
L2
L1
实验一：探究串联电路的电流规律
连接电路时要注意：
①接线时要注意开关必须处于断开的状态；不要出现短路现象；
②电流表要跟被测电路串联；
③电流表的接线要正确：不得出现反接；
④电流表的量程要选准；要进行试触；
⑤读数时要认清量程和分度值。
二、串、并联电路中电流的规律
实验一：探究串联电路的电流规律
实验数据
实验结论：串联电路中，电流处处相等。
二、串、并联电路中电流的规律
次数 A点电流IA/A B点电流IB/A C点电流IC/A
1
2
3
实验二：探究并联电路的电流规律
1.提出问题：并联电路中各点的电流之间有什么关系？
2.猜想或假设：并联电路中干路电流等于各支路电流之和。
3.设计实验：
（1）实验器材：干电池、开关、两个灯泡、电流表、导线若干
（2）实验电路图
二、串、并联电路中电流的规律
B
A
C
实验二：探究并联电路的电流规律
（3）实验步骤：
①设计实验电路；
②根据电路图连接电路；
③进行测量，将测量数据记录在表格中；
④换上另外两个规格不同的小灯泡，再次实验
二、串、并联电路中电流的规律
L2
L1
实验二：探究并联电路的电流规律
实验数据
实验结论：并联电路中，干路电流等于各支路电流之和。
二、串、并联电路中电流的规律
次数 A点电流IA/A B点电流IB/A C点电流IC/A
1
2
3
规律小结：
二、串、并联电路中电流的规律
串联电路 并联电路
电流规律 电流处处相等 干路电流等于各支路电流之和
表达式 I＝I1＝I2 I＝I1＋I2
规律小结：
二、串、并联电路中电流的规律
串联电路 并联电路
电流规律 电流处处相等 干路电流等于各支路电流之和
表达式 I＝I1＝I2 I＝I1＋I2
课堂小结
课后检测
1．如图所示，小阳用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知IA＝0.2 A，则IB＝_______，IC＝_______。
0.2 A
0.2 A
A
B
C
L1
L2
基础题
　2．如图所示电路图，电流表A1的示数为0.9 A，A3的示数为0.4 A，则通过L1的电流是 ______，通过L2的电流是______，通过干路的电流是______。
0.4 A
0.9 A
0.5 A
L1
L2
A1
A3
A2
1.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么 （ ）
A．L1中的电流较大
B．L2中的电流较大
C．L1和L2中的电流是相等的
D．由于灯的亮暗不同，故无法比较电流大小
C
2.如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A．B．C三处的电流分别为IA＝0.5A，IB＝0.3A，IC＝0.2A，在表格中记录数据后，下一步首先应该做的是 ( )
B
A．整理器材，结束实验　　　
B．换用不同规格的小灯泡，再测出几组电流值　　　
C．分析数据，得出结论　　　
D．换用电流表的另一量程，再测出一组电流值
拔高题
1 、在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻L1和L2中的电流分别为（ ）
A.1.2A，0.22A B.0.98 A，0.22 A
C.0.96 A，0.24 A D.0.24 A，1.2 A
C
3、在一个电路中有两个用电器，用电流
表测量时，如发现通过每个电器的电流不相同,则这两个用电器的连接一定是_____； 如发现通过每个用电器的电流相同，则这两个用电器的连接_____________。
可能是串联、也可能是并联
并联
4．有一种叫“满天星”的彩灯，一组有100只相同的小灯泡串联，将它们接在照明电路中，电源插头处的电流为0.2A，通过第55只灯泡的电流为　　．
0.2A
谢 谢！
