人教版物理八年级上册课课练：4.4　光的折射（含答案）

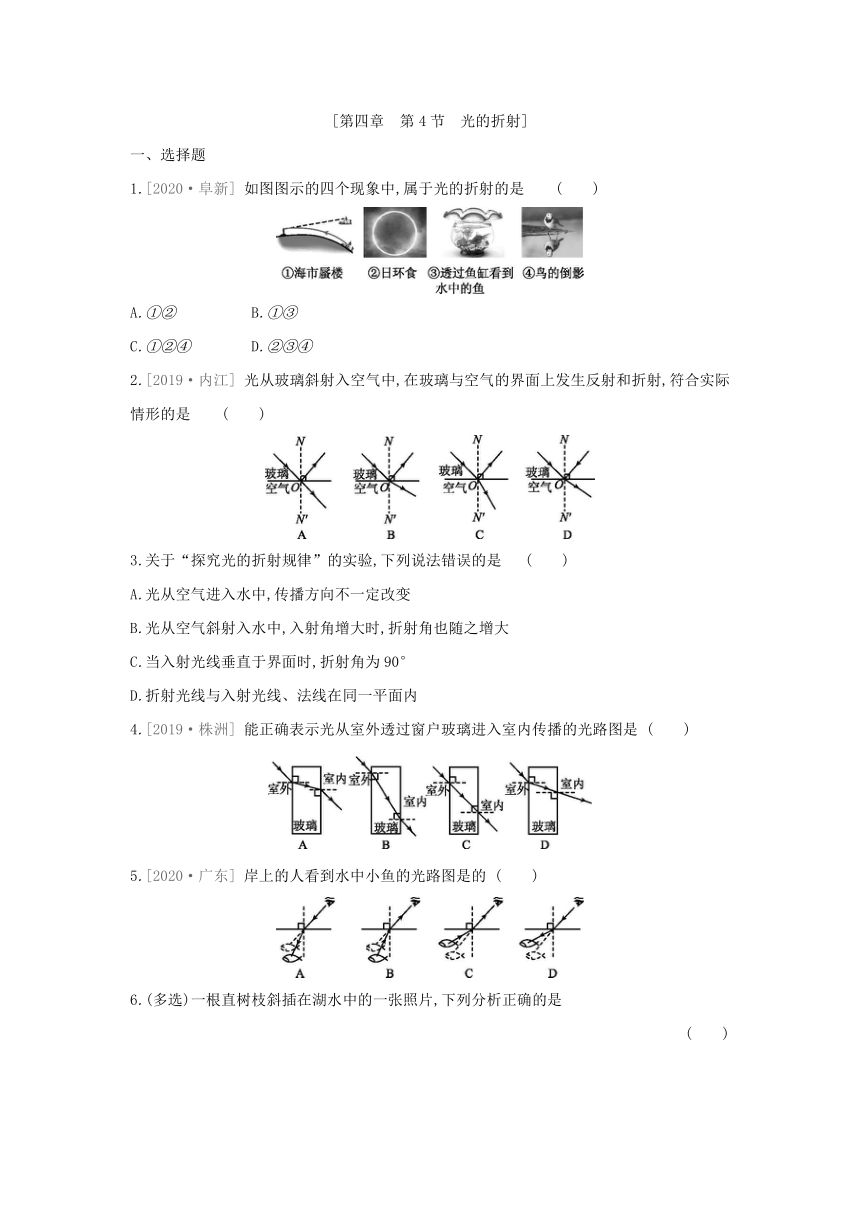

[第四章　第4节　光的折射]
一、选择题
1.[2020·阜新] 如图图示的四个现象中,属于光的折射的是 (　　)
A.①② B.①③
C.①②④ D.②③④
2.[2019·内江] 光从玻璃斜射入空气中,在玻璃与空气的界面上发生反射和折射,符合实际情形的是 (　　)
3.关于“探究光的折射规律”的实验,下列说法错误的是 (　　)
A.光从空气进入水中,传播方向不一定改变
B.光从空气斜射入水中,入射角增大时,折射角也随之增大
C.当入射光线垂直于界面时,折射角为90°
D.折射光线与入射光线、法线在同一平面内
4.[2019·株洲] 能正确表示光从室外透过窗户玻璃进入室内传播的光路图是 (　　)
5.[2020·广东] 岸上的人看到水中小鱼的光路图是的 (　　)

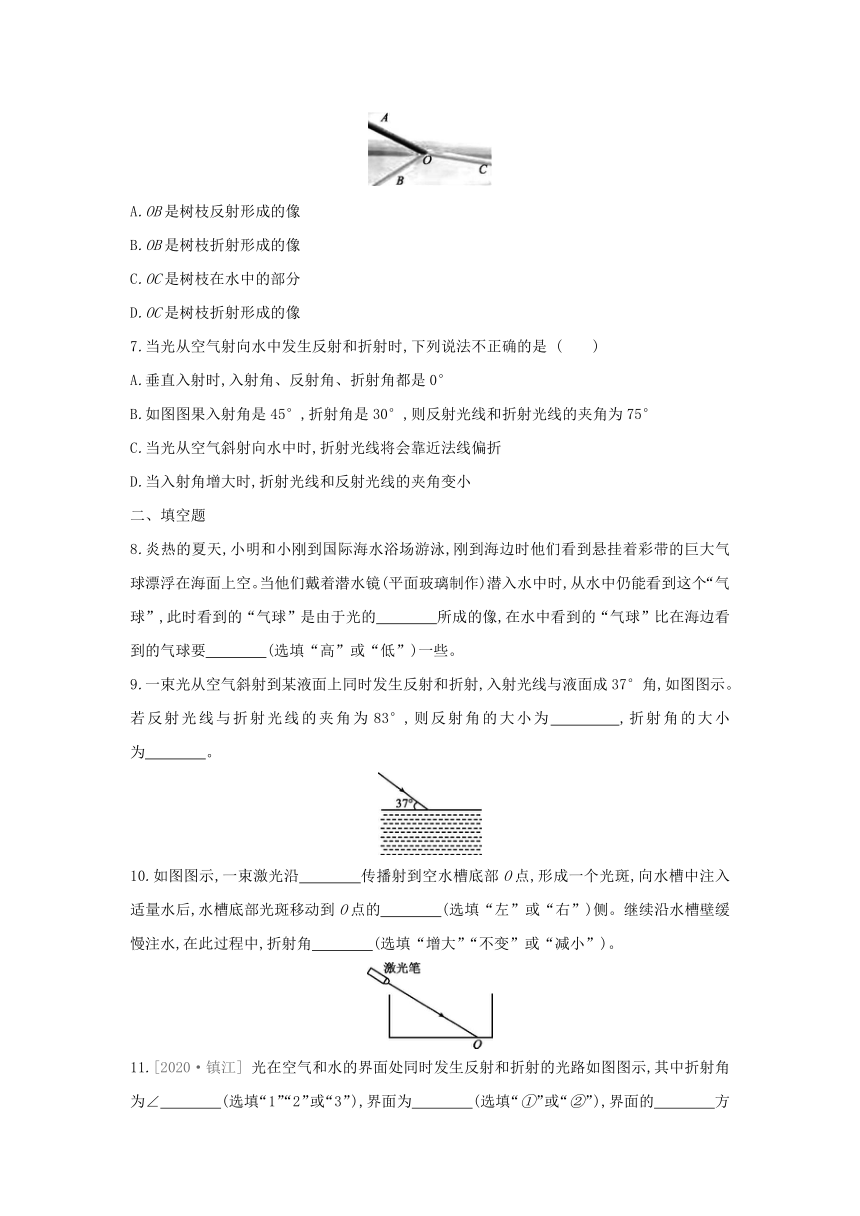

6.(多选)一根直树枝斜插在湖水中的一张照片,下列分析正确的是
(　　)
A.OB是树枝反射形成的像
B.OB是树枝折射形成的像
C.OC是树枝在水中的部分
D.OC是树枝折射形成的像
7.当光从空气射向水中发生反射和折射时,下列说法不正确的是 (　　)
A.垂直入射时,入射角、反射角、折射角都是0°
B.如图图果入射角是45°,折射角是30°,则反射光线和折射光线的夹角为75°
C.当光从空气斜射向水中时,折射光线将会靠近法线偏折
D.当入射角增大时,折射光线和反射光线的夹角变小
二、填空题
8.炎热的夏天,小明和小刚到国际海水浴场游泳,刚到海边时他们看到悬挂着彩带的巨大气球漂浮在海面上空。当他们戴着潜水镜(平面玻璃制作)潜入水中时,从水中仍能看到这个“气球”,此时看到的“气球”是由于光的　　　　所成的像,在水中看到的“气球”比在海边看到的气球要　　　　(选填“高”或“低”)一些。
9.一束光从空气斜射到某液面上同时发生反射和折射,入射光线与液面成37°角,如图图示。若反射光线与折射光线的夹角为83°,则反射角的大小为　　　　,折射角的大小为　　　　。
10.如图图示,一束激光沿　　　　传播射到空水槽底部O点,形成一个光斑,向水槽中注入适量水后,水槽底部光斑移动到O点的　　　　(选填“左”或“右”)侧。继续沿水槽壁缓慢注水,在此过程中,折射角　　　　(选填“增大”“不变”或“减小”)。

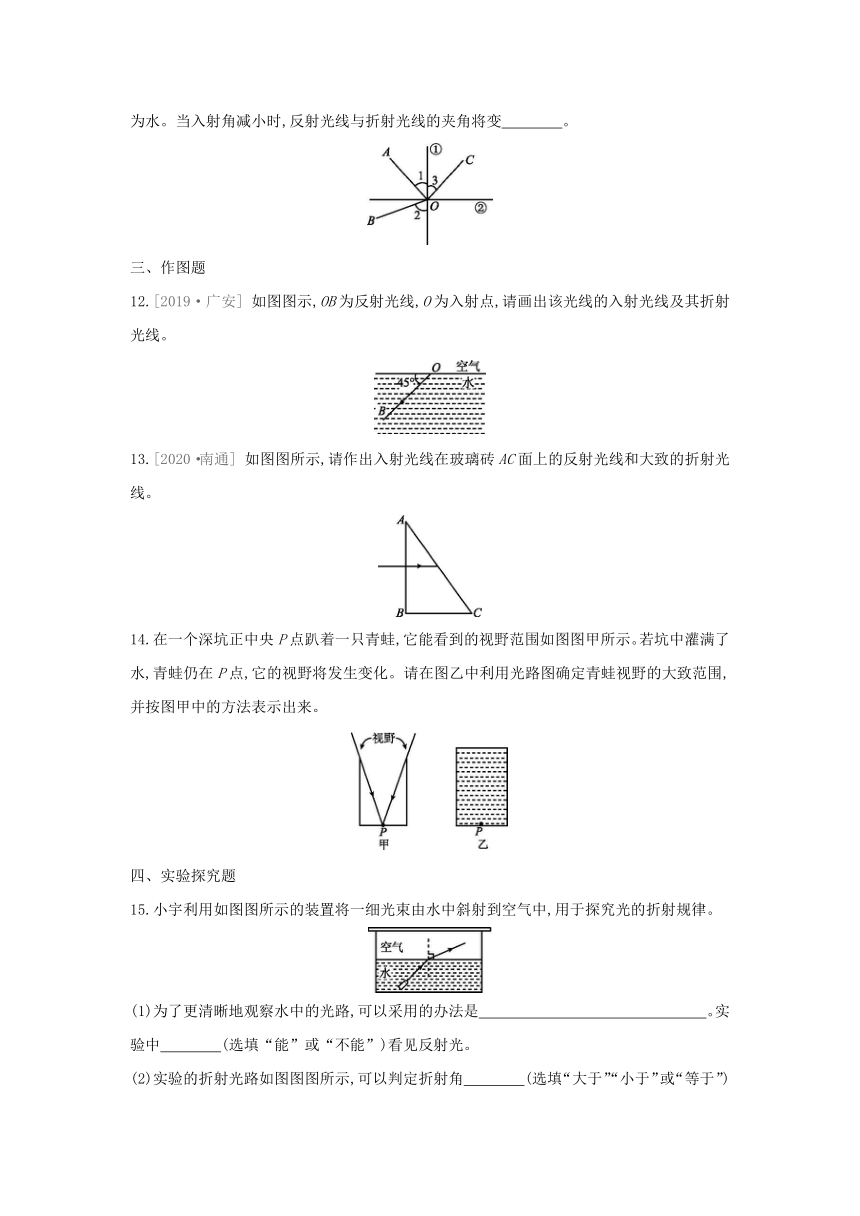

11.[2020·镇江] 光在空气和水的界面处同时发生反射和折射的光路如图图示,其中折射角为∠　　　　(选填“1”“2”或“3”),界面为　　　　(选填“①”或“②”),界面的　　　　方为水。当入射角减小时,反射光线与折射光线的夹角将变　　　　。
三、作图题
12.[2019·广安] 如图图示,OB为反射光线,O为入射点,请画出该光线的入射光线及其折射光线。
13.[2020·南通] 如图图所示,请作出入射光线在玻璃砖AC面上的反射光线和大致的折射光线。
14.在一个深坑正中央P点趴着一只青蛙,它能看到的视野范围如图图甲所示。若坑中灌满了水,青蛙仍在P点,它的视野将发生变化。请在图乙中利用光路图确定青蛙视野的大致范围,并按图甲中的方法表示出来。
四、实验探究题
15.小宇利用如图图所示的装置将一细光束由水中斜射到空气中,用于探究光的折射规律。
(1)为了更清晰地观察水中的光路,可以采用的办法是　　　　　　　　　　　　　　　。实验中　　　　(选填“能”或“不能”)看见反射光。
(2)实验的折射光路如图图图所示,可以判定折射角　　　　(选填“大于”“小于”或“等于”)入射角。增大入射角,观察到折射角　　　　(选填“增大”或“减小”)。若不断增大光在水中的入射角,会观察到的现象:入射角增大到一定值时,　　　　　　　　　　　　　　　　　　　　　。
16.在研究光的折射时,小明知道了光从空气斜射入水中时,折射角小于入射角;光从水中斜射入空气中时,折射角大于入射角。小明想:光在其他透明介质的界面上发生折射时有什么规律呢 即什么条件下折射角小于入射角 什么条件下折射角大于入射角 为了研究这个问题,他在老师的指导下做了如图图下实验:让一激光手电筒射出的光束从水斜射入玻璃中,再从玻璃依次斜射入冰、空气中,其光路如图图所示。然后老师又告诉他光在一些透明介质中的传播速度,如图图下表所示。
物质 其中光速/(m·s-1)
水 2.25×108
玻璃 2.0×108
冰 2.3×108
空气 3.0×108
酒精 2.2×108
试回答:
(1)针对小明提出的问题,仔细观察图中的光路,对照表格中的数据进行分析,你能得出什么结论
(2)根据你得出的结论,请在中画出光由玻璃斜射入酒精时,折射光线的大致位置。
参考答案
1.B　 ①海市蜃楼是由于空气不均匀产生的折射现象。②日环食是由于光沿直线传播形成的现象。③透过鱼缸看到水中的鱼,看到的是鱼变大后的虚像,是由于光的折射形成的。④鸟的倒影是由于光的反射形成的虚像。故属于光的折射的是①③。
2.B　 光从玻璃斜射入空气中,在玻璃与空气的界面上发生反射和折射,反射角等于入射角,折射角大于入射角,折射光线远离法线偏折,B正确。
3.C　
4.A　
5.B　 鱼反射的光由水中斜射入空气时,在水面处发生折射,折射角大于入射角,折射光线远离法线,向水面偏折,人逆着折射光线看去,“鱼”的位置升高了,故B正确。
6.AD　 树枝斜插在湖水中,水面相当于平面镜,树枝在平面镜中成像,像和物关于镜面对称,所以OB是树枝由于光的反射形成的像,故A正确,B错误;斜插在湖水中的树枝由于光的折射成像,看起来向上偏折,OC是树枝由于光的折射形成的像,故D正确,C错误。
7.B　 垂直入射时,光线的传播方向不变,则入射角、反射角、折射角都是0°,A正确;如图图果入射角是45°,则反射角也是45°,折射角是30°,折射光线与水面的夹角为90°-30°=60°,反射光线与水面的夹角为90°-45°=45°,则反射光线和折射光线的夹角为45°+60°=105°,B错误;当光从空气斜射向水中时,折射角小于入射角,即折射光线将会靠近法线偏折,C正确;当入射角增大时,反射角和折射角都增大,则折射光线和反射光线的夹角变小,D正确。
8.折射　高　 气球反射的光斜射到水面上,会发生折射现象,当光进入水中后靠近法线,射入小明眼睛,而小明由于错觉,认为光始终沿直线传播,逆着光的方向看去而看到气球的虚像,像的位置比实际位置高,所以小明在水中看见的气球,实际是变高了的气球的虚像。
9.53°　44°　 入射光线与液面成37°角,根据入射角的概念可知,入射角为90°-37°=53°;
因为反射角等于入射角,所以反射角为53°;反射光线与折射光线的夹角为83°,则折射光线与界面的夹角为83°-37°=46°,所以折射角为90°-46°=44°。
10.直线　左　不变
11.2　②　上　大　 由图可知,∠1=∠3,因此①是法线,②是界面,CO是入射光线,OA是反射光线,OB是折射光线;又因为∠2>∠3,即折射角大于入射角,所以界面下方是空气,上方是水;因为反射角等于入射角,所以当入射角变小时,反射角变小,折射角也会减小,所以反射光线与折射光线的夹角将变大。
12.如图图图所示
13.如图图图所示
14.如图图图所示
15.(1)在水中滴几滴牛奶(或使用肥皂水)　能
(2)大于　增大　折射光线消失
16.(1)光从传播速度大的介质斜射入传播速度小的介质中时,折射角小于入射角;光从传播速度小的介质斜射入传播速度大的介质中时,折射角大于入射角。
(2)如图图图所示
