人教版物理八年级上册课课练：第四章 光现象 单元综合测试（含答案）

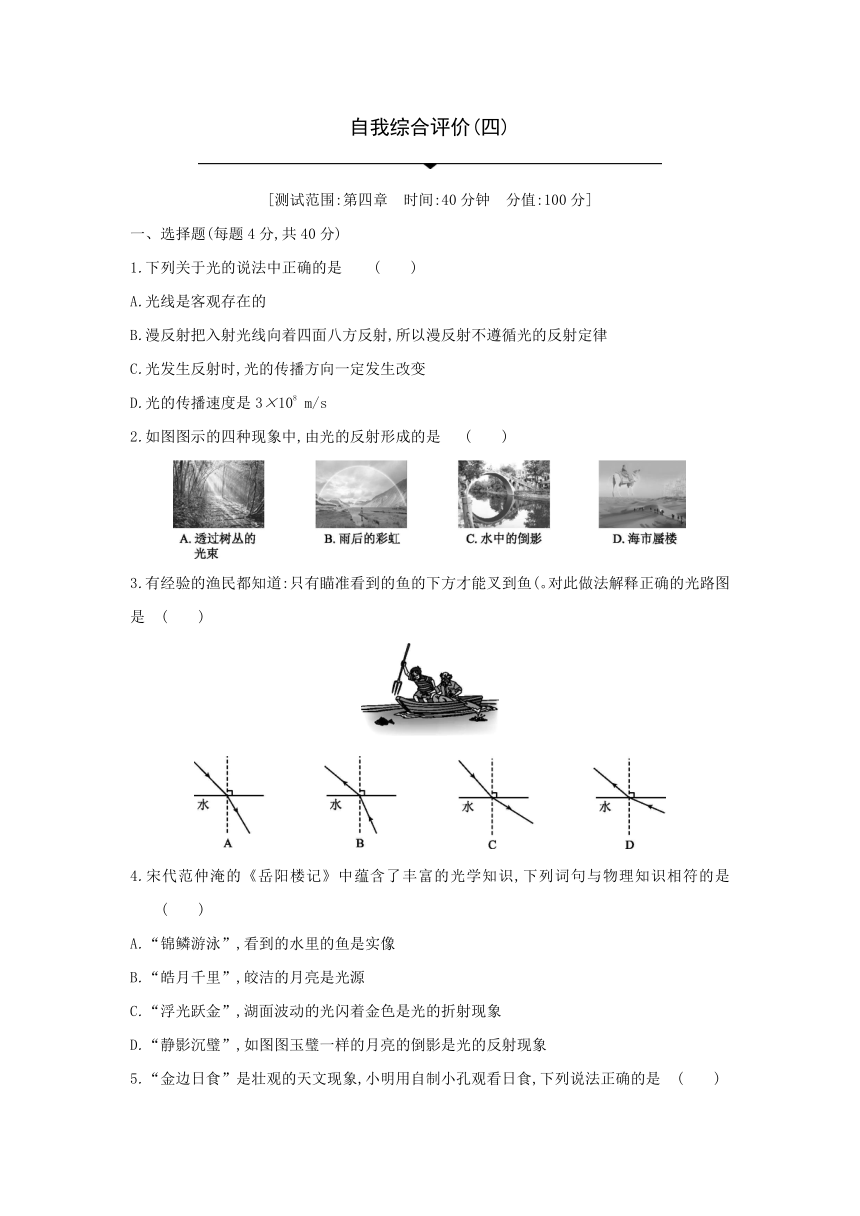

自我综合评价(四)
[测试范围:第四章　时间:40分钟　分值:100分]
一、选择题(每题4分,共40分)
1.下列关于光的说法中正确的是 (　　)
A.光线是客观存在的
B.漫反射把入射光线向着四面八方反射,所以漫反射不遵循光的反射定律
C.光发生反射时,光的传播方向一定发生改变
D.光的传播速度是3×108 m/s
2.如图图示的四种现象中,由光的反射形成的是 (　　)
3.有经验的渔民都知道:只有瞄准看到的鱼的下方才能叉到鱼(。对此做法解释正确的光路图是 (　　)
4.宋代范仲淹的《岳阳楼记》中蕴含了丰富的光学知识,下列词句与物理知识相符的是 (　　)
A.“锦鳞游泳”,看到的水里的鱼是实像
B.“皓月千里”,皎洁的月亮是光源
C.“浮光跃金”,湖面波动的光闪着金色是光的折射现象
D.“静影沉璧”,如图图玉璧一样的月亮的倒影是光的反射现象

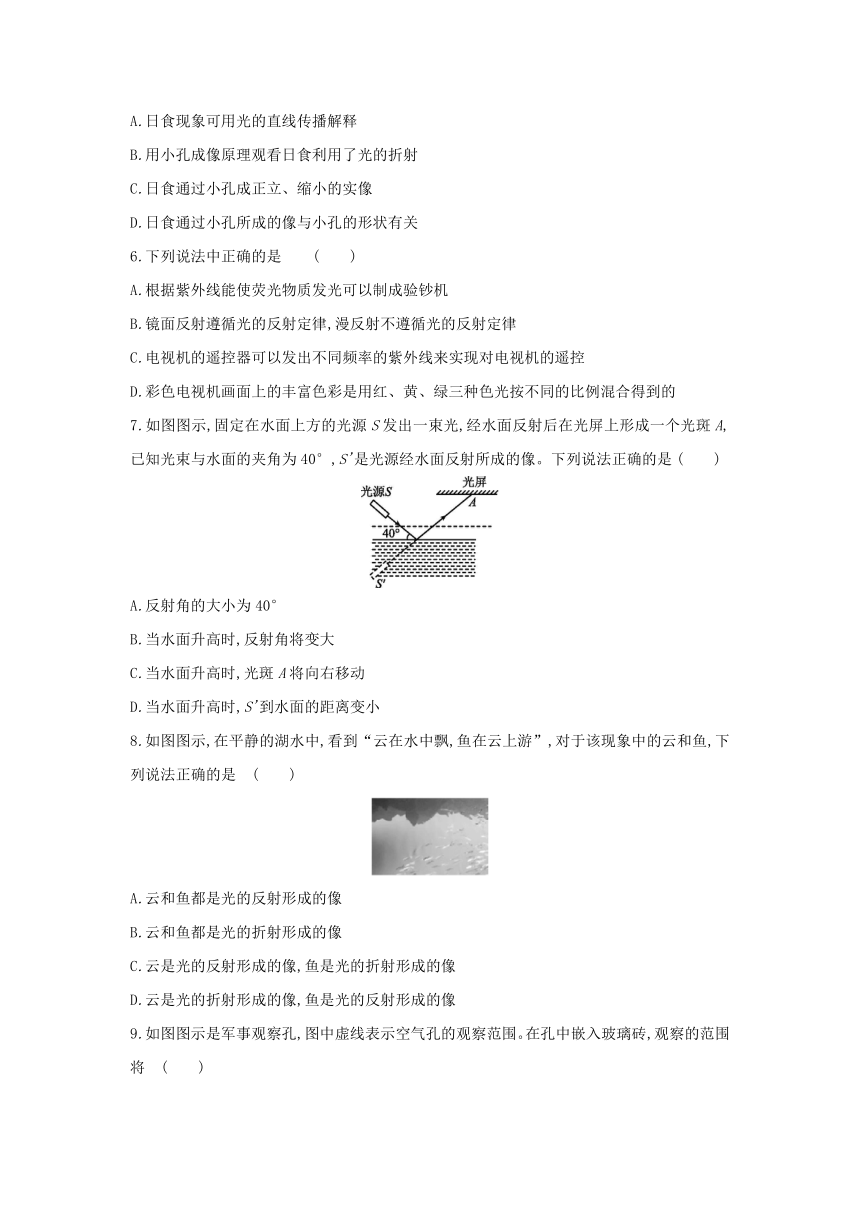

5.“金边日食”是壮观的天文现象,小明用自制小孔观看日食,下列说法正确的是 (　　)
A.日食现象可用光的直线传播解释
B.用小孔成像原理观看日食利用了光的折射
C.日食通过小孔成正立、缩小的实像
D.日食通过小孔所成的像与小孔的形状有关
6.下列说法中正确的是 (　　)
A.根据紫外线能使荧光物质发光可以制成验钞机
B.镜面反射遵循光的反射定律,漫反射不遵循光的反射定律
C.电视机的遥控器可以发出不同频率的紫外线来实现对电视机的遥控
D.彩色电视机画面上的丰富色彩是用红、黄、绿三种色光按不同的比例混合得到的
7.如图图示,固定在水面上方的光源S发出一束光,经水面反射后在光屏上形成一个光斑A,已知光束与水面的夹角为40°,S'是光源经水面反射所成的像。下列说法正确的是 (　　)
A.反射角的大小为40°
B.当水面升高时,反射角将变大
C.当水面升高时,光斑A将向右移动
D.当水面升高时,S'到水面的距离变小
8.如图图示,在平静的湖水中,看到“云在水中飘,鱼在云上游”,对于该现象中的云和鱼,下列说法正确的是 (　　)
A.云和鱼都是光的反射形成的像
B.云和鱼都是光的折射形成的像
C.云是光的反射形成的像,鱼是光的折射形成的像
D.云是光的折射形成的像,鱼是光的反射形成的像

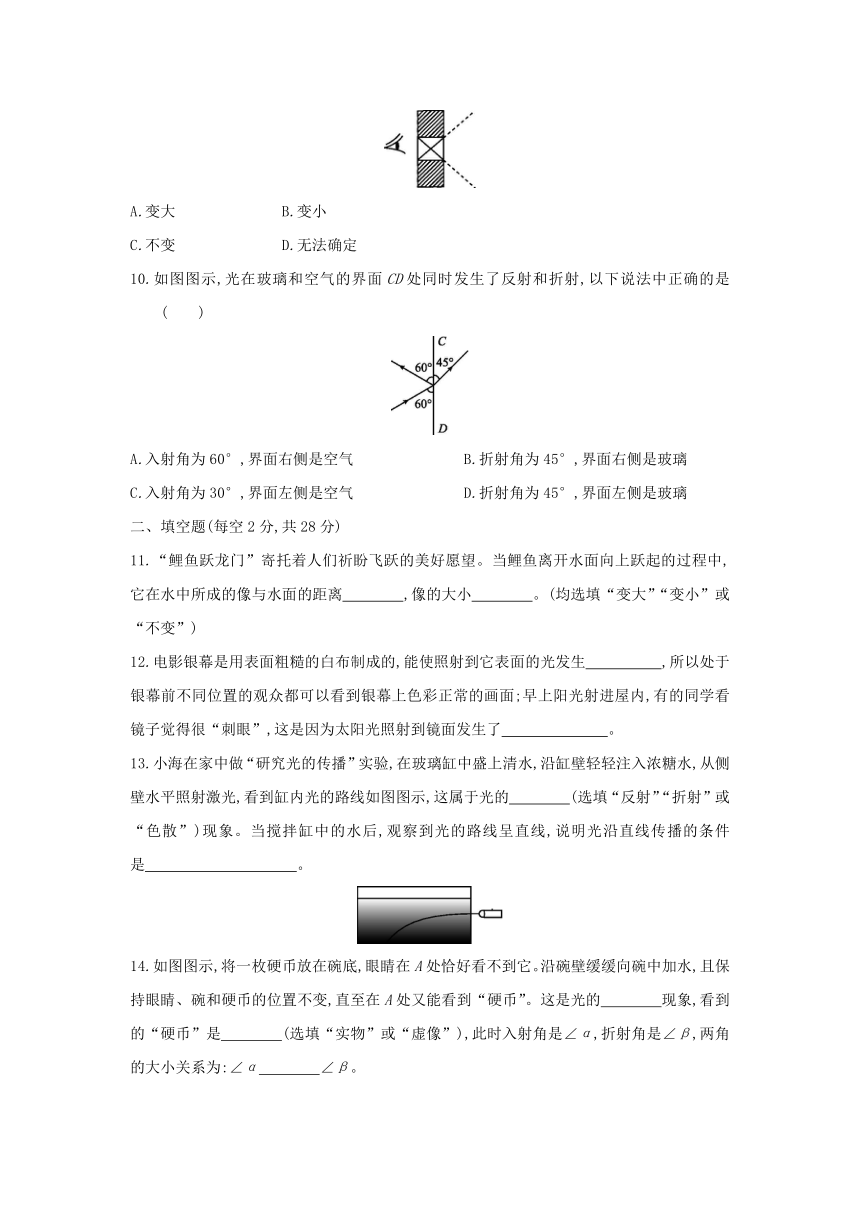

9.如图图示是军事观察孔,图中虚线表示空气孔的观察范围。在孔中嵌入玻璃砖,观察的范围将 (　　)
A.变大 　　　　　　B.变小
C.不变 　　　　　　D.无法确定
10.如图图示,光在玻璃和空气的界面CD处同时发生了反射和折射,以下说法中正确的是 (　　)
A.入射角为60°,界面右侧是空气 　　　　　　B.折射角为45°,界面右侧是玻璃
C.入射角为30°,界面左侧是空气 　　　　　　D.折射角为45°,界面左侧是玻璃
二、填空题(每空2分,共28分)
11.“鲤鱼跃龙门”寄托着人们祈盼飞跃的美好愿望。当鲤鱼离开水面向上跃起的过程中,它在水中所成的像与水面的距离　　　　,像的大小　　　　。(均选填“变大”“变小”或“不变”)
12.电影银幕是用表面粗糙的白布制成的,能使照射到它表面的光发生　　　　　,所以处于银幕前不同位置的观众都可以看到银幕上色彩正常的画面;早上阳光射进屋内,有的同学看镜子觉得很“刺眼”,这是因为太阳光照射到镜面发生了　　　　　　　。
13.小海在家中做“研究光的传播”实验,在玻璃缸中盛上清水,沿缸壁轻轻注入浓糖水,从侧壁水平照射激光,看到缸内光的路线如图图示,这属于光的　　　　(选填“反射”“折射”或“色散”)现象。当搅拌缸中的水后,观察到光的路线呈直线,说明光沿直线传播的条件是　　　　　　　　　　。
14.如图图示,将一枚硬币放在碗底,眼睛在A处恰好看不到它。沿碗壁缓缓向碗中加水,且保持眼睛、碗和硬币的位置不变,直至在A处又能看到“硬币”。这是光的　　　　现象,看到的“硬币”是　　　　(选填“实物”或“虚像”),此时入射角是∠α,折射角是∠β,两角的大小关系为:∠α　　　　∠β。

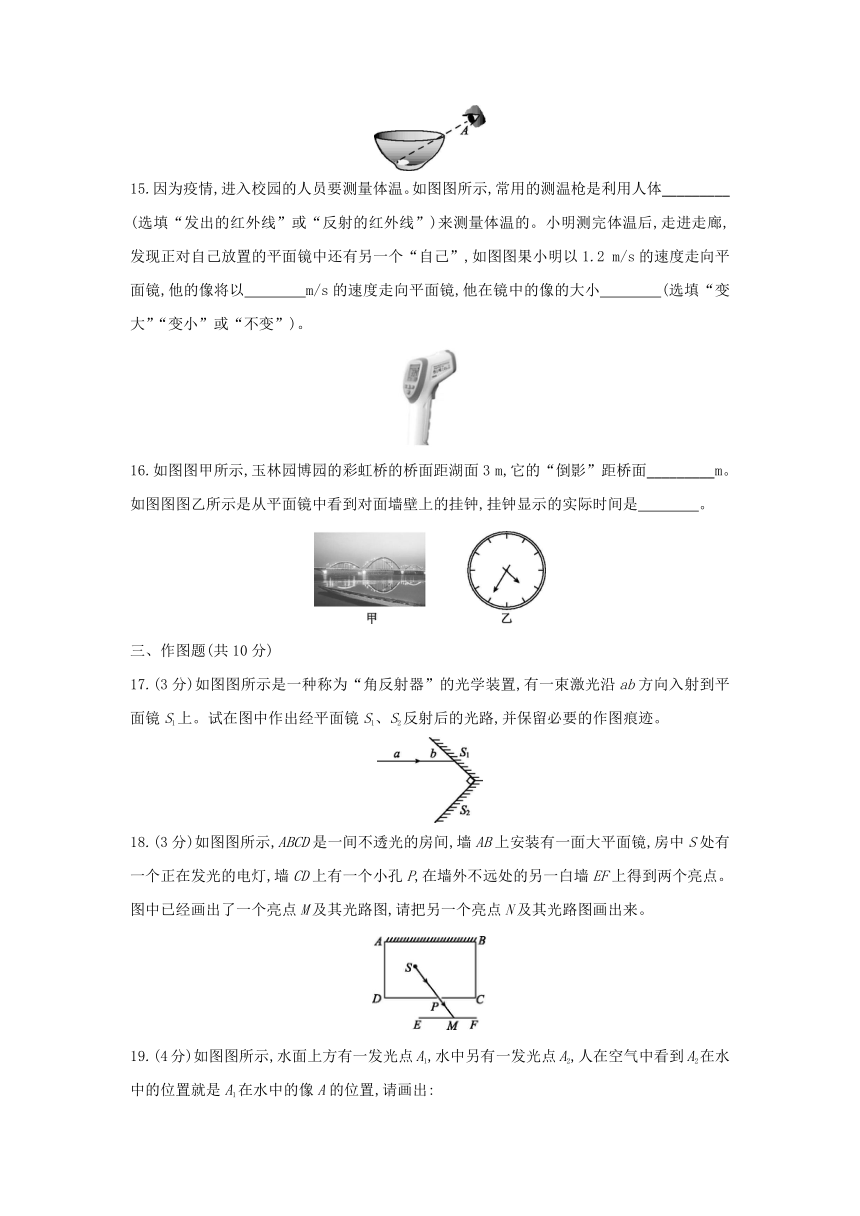

15.因为疫情,进入校园的人员要测量体温。如图图所示,常用的测温枪是利用人体_________ (选填“发出的红外线”或“反射的红外线”)来测量体温的。小明测完体温后,走进走廊,发现正对自己放置的平面镜中还有另一个“自己”,如图图果小明以1.2 m/s的速度走向平面镜,他的像将以　　　　m/s的速度走向平面镜,他在镜中的像的大小　　　　(选填“变大”“变小”或“不变”)。
16.如图图甲所示,玉林园博园的彩虹桥的桥面距湖面3 m,它的“倒影”距桥面_________m。如图图图乙所示是从平面镜中看到对面墙壁上的挂钟,挂钟显示的实际时间是　　　　。
三、作图题(共10分)
17.(3分)如图图所示是一种称为“角反射器”的光学装置,有一束激光沿ab方向入射到平面镜S1上。试在图中作出经平面镜S1、S2反射后的光路,并保留必要的作图痕迹。
18.(3分)如图图所示,ABCD是一间不透光的房间,墙AB上安装有一面大平面镜,房中S处有一个正在发光的电灯,墙CD上有一个小孔P,在墙外不远处的另一白墙EF上得到两个亮点。图中已经画出了一个亮点M及其光路图,请把另一个亮点N及其光路图画出来。
19.(4分)如图图所示,水面上方有一发光点A1,水中另有一发光点A2,人在空气中看到A2在水中的位置就是A1在水中的像A的位置,请画出:

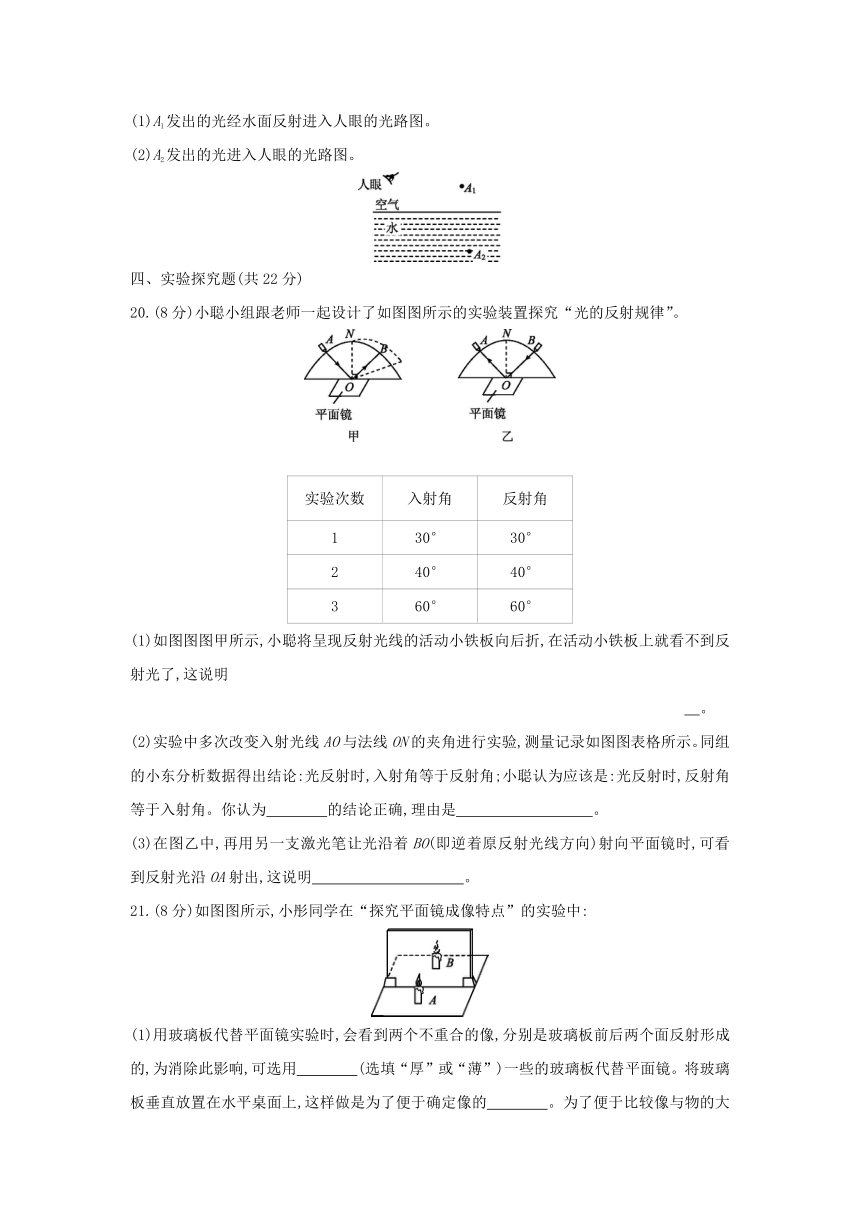

(1)A1发出的光经水面反射进入人眼的光路图。
(2)A2发出的光进入人眼的光路图。
四、实验探究题(共22分)
20.(8分)小聪小组跟老师一起设计了如图图所示的实验装置探究“光的反射规律”。
实验次数 入射角 反射角
1 30° 30°
2 40° 40°
3 60° 60°
(1)如图图图甲所示,小聪将呈现反射光线的活动小铁板向后折,在活动小铁板上就看不到反射光了,这说明
　。
(2)实验中多次改变入射光线AO与法线ON的夹角进行实验,测量记录如图图表格所示。同组的小东分析数据得出结论:光反射时,入射角等于反射角;小聪认为应该是:光反射时,反射角等于入射角。你认为　　　　的结论正确,理由是　　　　　　　　　。
(3)在图乙中,再用另一支激光笔让光沿着BO(即逆着原反射光线方向)射向平面镜时,可看到反射光沿OA射出,这说明　　　　　　　　　　。
21.(8分)如图图所示,小彤同学在“探究平面镜成像特点”的实验中:
(1)用玻璃板代替平面镜实验时,会看到两个不重合的像,分别是玻璃板前后两个面反射形成的,为消除此影响,可选用　　　　(选填“厚”或“薄”)一些的玻璃板代替平面镜。将玻璃板垂直放置在水平桌面上,这样做是为了便于确定像的　　　　。为了便于比较像与物的大小关系,所用的两支蜡烛A、B,应选择外形　　　　(选填“相同”或“不相同”)的。
(2)将点燃的蜡烛A竖立在玻璃板的前面,将　　　　(选填“点燃”或“不点燃”)的蜡烛B竖立着在玻璃板后面移动,直到看上去蜡烛B跟蜡烛A的像完全重合。
(3)标记蜡烛A、B的位置,测得蜡烛B到镜面的距离　　　　(选填“小于”“等于”或“大于”)蜡烛A到镜面的距离。
(4)当蜡烛A远离玻璃板时,像会　　　　(选填“靠近”或“远离”)玻璃板,像的大小_________ (选填“变小”“不变”或“变大”)。
(5)将光屏竖立在蜡烛A的像的位置(与玻璃板平行),光屏上无法呈现蜡烛A的像,这说明平面镜所成的像是　　　　(选填“虚”或“实”)像。
22.(6分)小文在探究光的折射规律时,将光从空气分别射入玻璃和水中,其实验过程如图图下:
实验一:将光从空气射入玻璃中
(1)将半圆形玻璃砖放在标有角度的圆盘上,如图图甲所示。
(2)将一束激光从空气射向玻璃砖的圆心O处,激光在O处发生折射,记录入射角和折射角。
(3)逐渐增大入射角,重复步骤(2)。
实验所测数据如图图表一所示。
　　　　　　　　表一
实验次数 1 2 3 4
入射角i 0° 30° 45° 60°
玻璃中的折射角r 0° 17° 24° 30°
　　　　　　　　　　　　表二
实验次数 1 2 3 4
入射角i 0° 30° 45° 60°
水中的折射角r 0° 22° 35° 40°
实验二:将光从空气射入水中
(1)将标有角度的圆盘按图乙所示放置。
(2)将一束激光从空气射向水面O处,激光在O处发生折射,记录入射角和折射角。
(3)逐渐增大入射角,重复步骤(2)。
实验所测数据如图图表二所示。
分析以上数据可得:
(1)当光从空气垂直入射到其他透明介质中时,传播方向　　　　　　　　　。
(2)当光从空气斜射入玻璃或水中时,折射角　　　　(选填“大于”“等于”或“小于”)入射角。
(3)当光以相同的入射角斜射入不同的介质中时,折射角　　　　(选填“相等”或“不相等”)。
参考答案
1.C　 光线实际并不存在,而是为了形象地描述光的传播特点而假想出来的,A错误;不管是镜面反射还是漫反射,都遵循光的反射定律,B错误;光发生反射时,光的传播方向发生改变,C正确;在不同介质中光的传播速度不同,光在真空中传播时速度最大,为3×108 m/s,D错误。
2.C　 透过树丛的光束是由于光的直线传播形成的;雨后彩虹是光的折射形成的;水中倒影是平面镜成像现象,是光的反射形成的;海市蜃楼,是空气由于受热等因素变得不再均匀,光在不均匀介质中发生了折射形成的。
3.B　
4.D
5.A
6.A
7.D　 光束与水面的夹角为40°,则反射角为90°-40°=50°,A错误;因为入射光线方向不变,当水面升高时,反射光线与原来的反射光线是平行的,故反射角不变,B错误;当水面升高时,由于入射角不变,所以反射光线与原来的反射光线平行,故光屏上的光斑A向左移动,故C错误。当水面升高时,光源S到水面的距离变小了,所以像S'到水面的距离也变小了,故D正确。
8.C　
9.A
10.D
11.变大　不变
当鲤鱼离开水面向上跃起的过程中,鲤鱼与水面之间的距离变大,由于像到水面的距离等于鲤鱼到水面的距离,所以鲤鱼在水中所成的像与水面的距离变大,像的大小始终和鲤鱼的大小相同。
12.漫反射　镜面反射
13.折射　在同种均匀介质中
14.折射　虚像　<
15.发出的红外线　1.2　不变
红外线测温枪可以“收集物体发射的红外线”并转变为相应的电信号。该信号经过放大器和信号处理电路计算后,转变为被测目标的温度值,故测温枪是利用人体发出的红外线来测量体温的。平面镜成像时,像和物体各对应点到平面镜的距离相等,若小明以1.2 m/s的速度走向平面镜,则他的像也将以1.2 m/s的速度走向平面镜;像与物大小相等,故当他走向平面镜时,他在镜中的像的大小不变。
16.6　7:25　
(1)平静的水面相当于平面镜,彩虹桥的像和彩虹桥到水面的距离相等,都是3 m,所以它的“倒影”距桥面6 m。
(2)根据挂钟在平面镜中的像确定挂钟实际显示时间的方法:
方法一:根据平面镜成像特点,即像与物关于镜面对称,作出平面镜中钟表指针的实际情况,如图图图所示,可以看到钟表的实际时间是7:25。
方法二:把纸张翻过来,注意上下不要颠倒,直接从纸张的反面看钟表的实际时间,可知是7:25。
17.如图图图所示
18.如图图图所示
19.如图图图所示
20.(1)反射光线、入射光线与法线在同一平面内
(2)小聪　先有入射角,才有反射角(或先有入射光线,才有反射光线)
(3)光反射时,光路是可逆的(或反射现象中,光路具有可逆性)
21.(1)薄　位置　相同　(2)不点燃　
(3)等于　
(4)远离　不变　
(5)虚
22.(1)不发生改变　(2)小于　
(3)不相等
