人教版物理八年级上册课课练：第五章 透镜及其应用 单元综合评价测试（含答案）

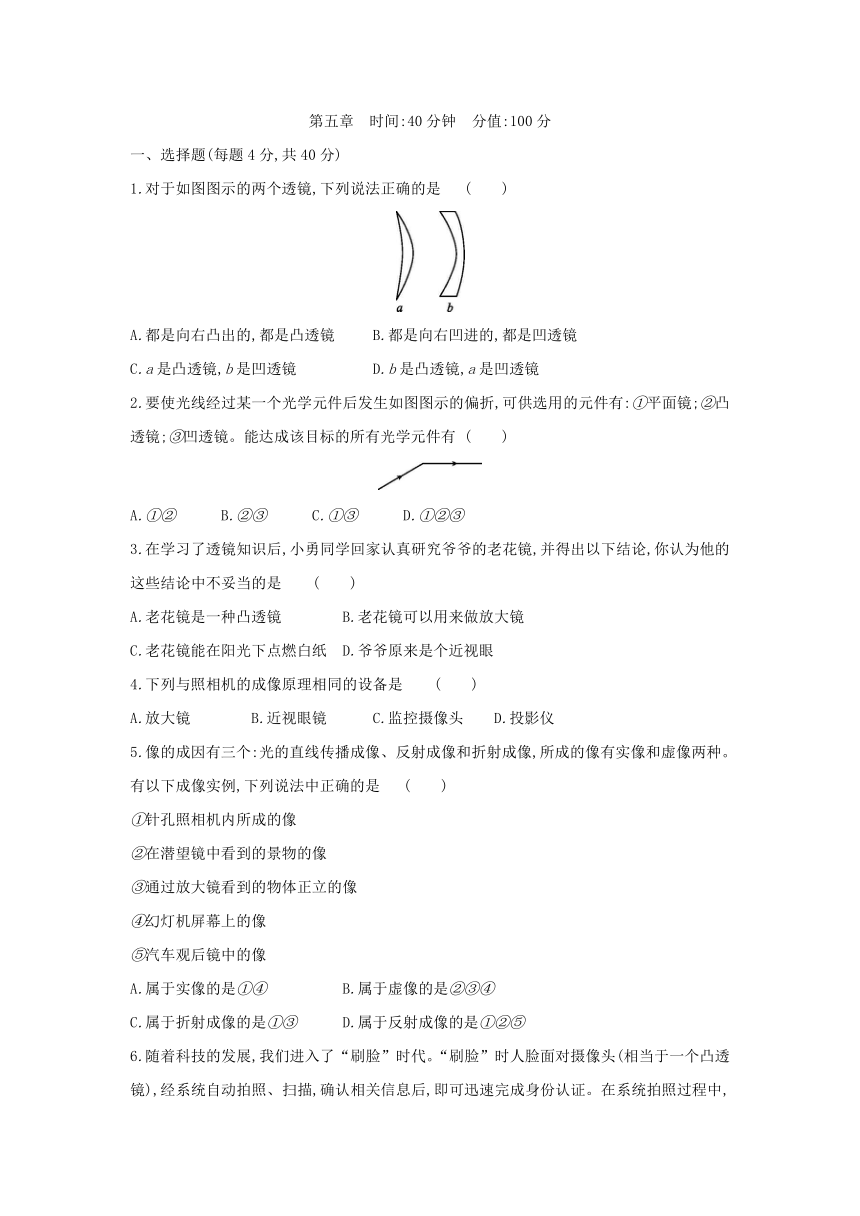

第五章　时间:40分钟　分值:100分
一、选择题(每题4分,共40分)
1.对于如图图示的两个透镜,下列说法正确的是 (　　)
A.都是向右凸出的,都是凸透镜 B.都是向右凹进的,都是凹透镜
C.a是凸透镜,b是凹透镜 D.b是凸透镜,a是凹透镜
2.要使光线经过某一个光学元件后发生如图图示的偏折,可供选用的元件有:①平面镜;②凸透镜;③凹透镜。能达成该目标的所有光学元件有 (　　)
A.①② B.②③ C.①③ D.①②③
3.在学习了透镜知识后,小勇同学回家认真研究爷爷的老花镜,并得出以下结论,你认为他的这些结论中不妥当的是 (　　)
A.老花镜是一种凸透镜 B.老花镜可以用来做放大镜
C.老花镜能在阳光下点燃白纸 D.爷爷原来是个近视眼
4.下列与照相机的成像原理相同的设备是 (　　)
A.放大镜 B.近视眼镜 C.监控摄像头 D.投影仪
5.像的成因有三个:光的直线传播成像、反射成像和折射成像,所成的像有实像和虚像两种。有以下成像实例,下列说法中正确的是 (　　)
①针孔照相机内所成的像
②在潜望镜中看到的景物的像
③通过放大镜看到的物体正立的像
④幻灯机屏幕上的像
⑤汽车观后镜中的像
A.属于实像的是①④ B.属于虚像的是②③④
C.属于折射成像的是①③ D.属于反射成像的是①②⑤
6.随着科技的发展,我们进入了“刷脸”时代。“刷脸”时人脸面对摄像头(相当于一个凸透镜),经系统自动拍照、扫描,确认相关信息后,即可迅速完成身份认证。在系统拍照过程中,下列说法正确的是 (　　)
A.人脸是光源
B.人脸经摄像头成缩小、倒立的实像
C.人脸经摄像头成像的原理与平面镜相同
D.人脸应保持在透镜的一倍焦距到两倍焦距之间

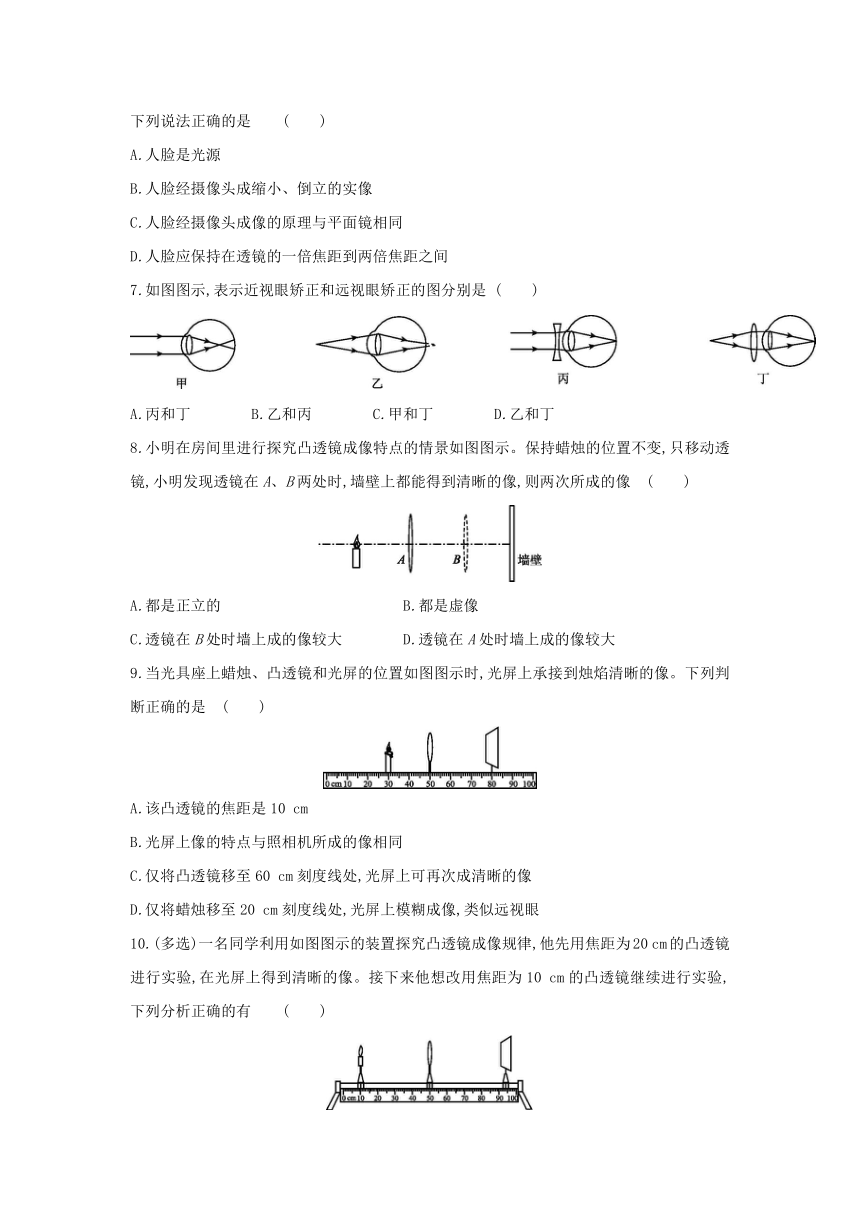

7.如图图示,表示近视眼矫正和远视眼矫正的图分别是 (　　)
A.丙和丁 B.乙和丙 C.甲和丁 D.乙和丁
8.小明在房间里进行探究凸透镜成像特点的情景如图图示。保持蜡烛的位置不变,只移动透镜,小明发现透镜在A、B两处时,墙壁上都能得到清晰的像,则两次所成的像 (　　)
A.都是正立的 B.都是虚像
C.透镜在B处时墙上成的像较大 D.透镜在A处时墙上成的像较大
9.当光具座上蜡烛、凸透镜和光屏的位置如图图示时,光屏上承接到烛焰清晰的像。下列判断正确的是 (　　)
A.该凸透镜的焦距是10 cm
B.光屏上像的特点与照相机所成的像相同
C.仅将凸透镜移至60 cm刻度线处,光屏上可再次成清晰的像
D.仅将蜡烛移至20 cm刻度线处,光屏上模糊成像,类似远视眼
10.(多选)一名同学利用如图图示的装置探究凸透镜成像规律,他先用焦距为20 cm的凸透镜进行实验,在光屏上得到清晰的像。接下来他想改用焦距为10 cm的凸透镜继续进行实验,下列分析正确的有 (　　)
A.要使光屏上再次成清晰的像,可只将光屏向右移
B.要使光屏上再次成清晰的像,可只将蜡烛向右移
C.若只移动光屏重新得到清晰的像,像将变大
D.若只移动蜡烛重新得到清晰的像,像将变大
二、填空题(每空2分,共26分)
11.如图图示是微型手电筒所用的小灯泡,小灯泡前端的A部分相当于　　　　　　,对光有　　　　作用。
12.如图图示是两束激光分别射向并通过甲、乙两透镜的传播径迹,由图可知, _________ (选填“甲”或“乙”)透镜是凹透镜,可用于　　　　(选填“近视”或“远视”)眼的矫正。
13.如图图示,把一滴水滴在玻璃板上,在玻璃板下面放置一个眼睛看不清楚的小物体,这时的水滴相当于一个　　　　透镜,拿一个放大镜位于水滴的上方,慢慢调节放大镜与水滴之间的距离,就能看清玻璃板下的微小物体了,这时它们的作用相当于一个　　　　(选填“望远镜”或“显微镜”)。
14.小明用焦距为10 cm的凸透镜探究凸透镜成像的规律,他将烛焰放在距凸透镜15 cm的位置,调节光屏位置,可以得到一个清晰的倒立、　　　　(选填“等大”“放大”或“缩小”)的实像,利用这个原理可以制成　　　　　　。实验中他不慎用手指尖触摸到了凸透镜,此时光屏上　　　　(选填“会”或“不会”)出现手指尖的像。
15.一幅如图图甲所示的漫画立在桌面上。小霞把一个装水的玻璃杯放在漫画前,惊奇地发现:透过水杯看到漫画中的老鼠变“胖”了,还掉头奔向猫,如图图图乙所示。小霞观察分析:装水的圆柱形玻璃杯横切面中间厚,边缘薄,起到　　　　(选填“平面镜”“凸透镜”或“凹透镜”)的作用,使图片横向放大、颠倒,此时老鼠到玻璃杯的距离满足　　　　(选填“f2f”)。
16.小明在“探究凸透镜成像规律”的实验中,根据测量的数据,绘制了像距v随物距u变化的图象,如图图所示,分析图象可知,当物距u=12 cm时,物体通过凸透镜成倒立、_________的实像,生活中的　　　　(选填“照相机”“投影仪”或“放大镜”)就是利用了这样的成像原理。
三、作图题(共10分)
17.(3分)如图图所示,请画出入射光线或折射光线,使光路完整。
18.(3分)如图图所示,凸透镜与水面平行,其一侧的焦点恰好在水面上,水中一束光射向凸透镜的焦点,请画出这束光发生反射和折射的光路图。
19.(4分)如图图所示,平面镜垂直于凸透镜主光轴且在凸透镜左侧焦点上,请完成光路图。
四、实验探究题(共24分)
20.(10分)在“探究凸透镜成像规律”的实验中:
甲
乙
(1)如图图甲所示,调节烛焰中心、　　　　　中心和光屏中心,使三者的中心在同一高度上。
(2)实验时,随着蜡烛燃烧变短,光屏上的像将向　　　　(选填“上”或“下”)移动。
(3)将点燃的蜡烛分别放在A、B、C、D四个不同的位置,如图图图乙所示。其中蜡烛在　　　　处所得到的实像最小;在　　　　处得到正立的虚像;在　　　　处的成像原理与放大镜的成像原理相同。
21.(14分)物理兴趣小组在“探究凸透镜成像规律”的实验中:
(1)用如图图所示的装置测出凸透镜的焦距为　　　　cm。
(2)是某次实验时观察到的现象,生活中的　　　　　　(选填“放大镜”“投影仪”或“照相机”)是利用这一原理制成的。保持凸透镜不动,把蜡烛向左移动一段距离,要想在光屏上再次得到清晰的像,应该把光屏向　　　　(选填“左”或“右”)移动一段距离,像_________ (选填“变大”“变小”或“不变”)。
(3)实验时,光屏上得到了烛焰清晰的像,一同学不小心在凸透镜上溅了一个小泥点,则光屏上　　　　　(选填“有”或“没有”)小泥点的像。
(4)将近视镜片放在蜡烛与凸透镜之间,光屏上原来清晰的像变模糊了;使光屏远离透镜,又能在光屏上看到烛焰清晰的像,这说明近视眼镜对光有　　　　　作用;由此可知,在近视眼得到矫正之前,物体的像成在视网膜的　　　　　　。
参考答案
1.C
2.D　 从下面的光路图可以看出,凸透镜、凹透镜和平面镜都可使光的方向发生图中的改变。如图图图所示:
3.D　
4.C
5.A　 针孔照相机内所成的像是由于光沿直线传播形成的实像;潜望镜中景物的像、汽车观后镜中的像是由于光的反射形成的虚像;放大镜所成的像是由于光的折射形成的虚像;幻灯机所成的像是由于光的折射形成的实像。
6.B　 人脸不会发光,故人脸不是光源,A错误;摄像头相当于一个凸透镜,人脸通过摄像头成倒立、缩小的实像,与照相机的成像特点相同,B正确;摄像头相当于一个凸透镜,光经过摄像头成像利用的是光的折射,平面镜成像原理是光的反射,C错误;当u>2f时,凸透镜成倒立、缩小的实像,所以,“刷脸”时,人脸应位于摄像头两倍焦距之外,D错误。
7.A　
8.D　 墙相当于凸透镜成像实验中的光屏,墙上都能承接到像,则像是实像,实像都是倒立的,A、B错误。当凸透镜在A处时,物距小,像距大,其成像原理和投影仪的原理相同,成放大的实像;当凸透镜在B处时,物距大,像距小,其成像原理和照相机原理相同,成缩小的实像,C错误,D正确。
9.C　 由图可知,此时的物距为u=20.0 cm,像距为v=30.0 cm,像距大于物距,成倒立、放大的实像,f<20 cm<2f,2f<30 cm,解得10 cm10.BD　 先用焦距为20 cm的凸透镜进行实验,在光屏上得到清晰的像,接下来改用焦距为10 cm的凸透镜继续进行实验,在蜡烛和凸透镜位置不变的情况下,相当于增大了物距,则像距应该减小,所以应该将光屏向左移动,才能在光屏上呈现清晰的像;若不移动光屏,此时应该减小物距来增大像距,即将蜡烛向右移动,故A错误,B正确;若只移动光屏重新得到清晰的像,像距变小了,则像会变小,C错误;若只移动蜡烛重新得到清晰的像,物距变小,像距变大,像将变大,D正确。
11.凸透镜　会聚
小灯泡前端的A部分相当于凸透镜,对光有会聚作用,在微型手电筒中可以代替凹面镜在普通手电筒中的作用,起到聚光作用。
12.乙　近视　13.凸　显微镜
14.放大　投影仪(或幻灯机)　不会
15.凸透镜　f16.缩小　照相机　 由图可知,当物距越来越大时,像距始终大于5 cm,由于凸透镜成实像时,像距是大于焦距的,所以焦距在5 cm左右;当物距u=12 cm时,物距大于二倍焦距,物体通过凸透镜成倒立、缩小的实像,其应用是照相机。
17.如图图图所示
18.如图图图所示
根据反射角等于入射角,在法线右侧的水中画出反射光线;光由水中斜射进入空气中时,折射光线向远离法线的方向偏折,折射角大于入射角,由此在法线右侧的空气中画出折射光线;过焦点的入射光线,经凸透镜折射后平行于主光轴射出。
19.如图图图所示
20.(1)凸透镜
(2)上
(3)A　D　D
21.(1)10.0
(2)照相机　左　变小
(3)没有
(4)发散　前方
