人教版物理八年级上册课课练：第五章 透镜及其应用 章末复习（含答案）

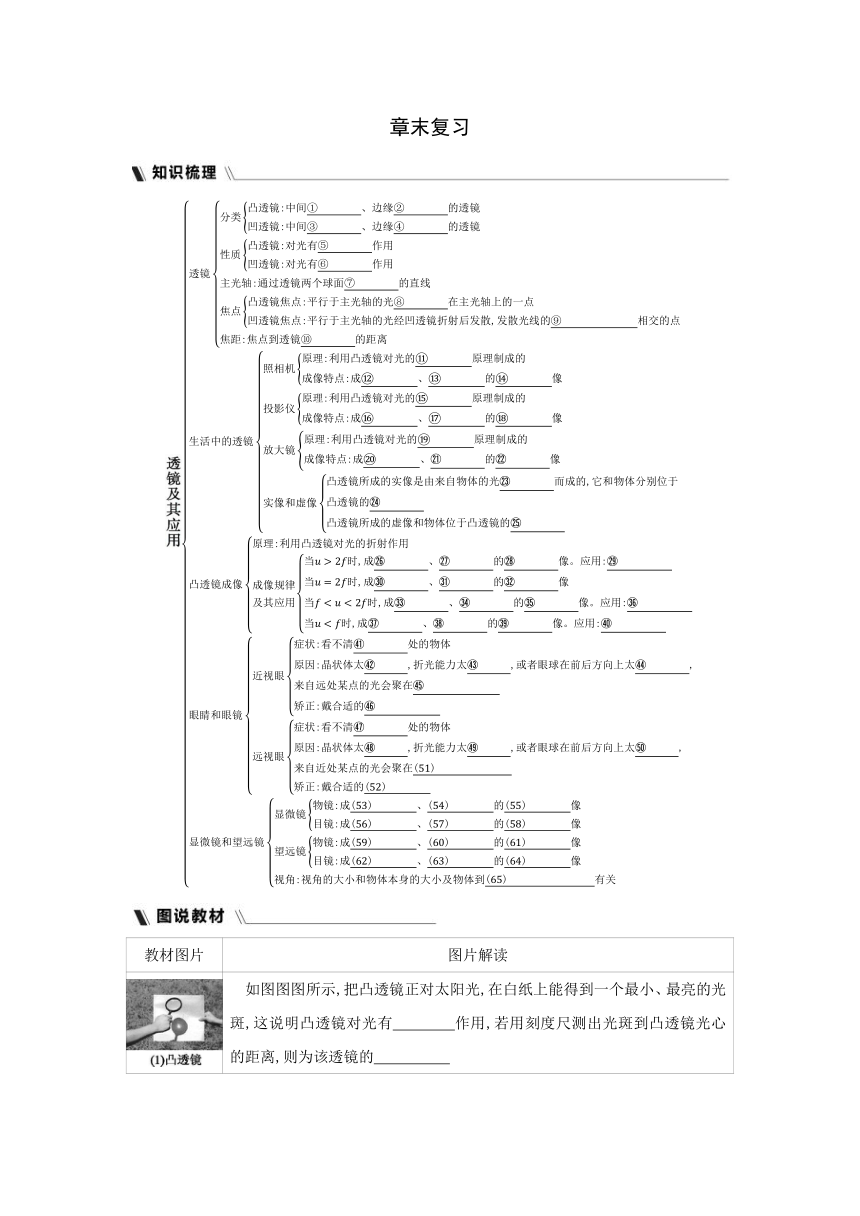

章末复习
教材图片 图片解读
　如图图图所示,把凸透镜正对太阳光,在白纸上能得到一个最小、最亮的光斑,这说明凸透镜对光有　　　　作用,若用刻度尺测出光斑到凸透镜光心的距离,则为该透镜的　　　　

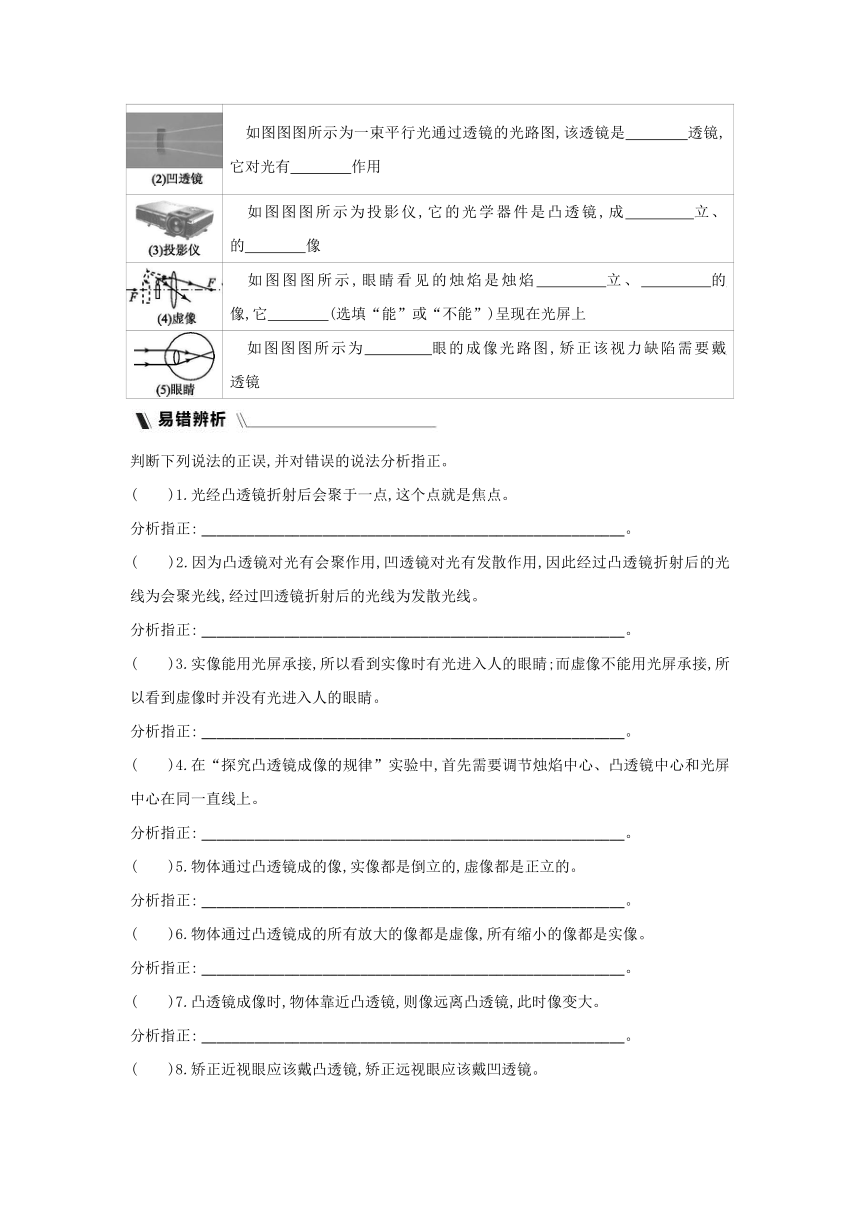

　如图图图所示为一束平行光通过透镜的光路图,该透镜是　　　　透镜,它对光有　　　　作用
　如图图图所示为投影仪,它的光学器件是凸透镜,成　　　　立、　　　　的　　　　像
　如图图图所示,眼睛看见的烛焰是烛焰　　　　立、　　　　的　　　　像,它　　　　(选填“能”或“不能”)呈现在光屏上
　如图图图所示为　　　　眼的成像光路图,矫正该视力缺陷需要戴　　　透镜
判断下列说法的正误,并对错误的说法分析指正。
(　　)1.光经凸透镜折射后会聚于一点,这个点就是焦点。
分析指正: ________________________________________________________。
(　　)2.因为凸透镜对光有会聚作用,凹透镜对光有发散作用,因此经过凸透镜折射后的光线为会聚光线,经过凹透镜折射后的光线为发散光线。
分析指正: ________________________________________________________。
(　　)3.实像能用光屏承接,所以看到实像时有光进入人的眼睛;而虚像不能用光屏承接,所以看到虚像时并没有光进入人的眼睛。
分析指正: ________________________________________________________。
(　　)4.在“探究凸透镜成像的规律”实验中,首先需要调节烛焰中心、凸透镜中心和光屏中心在同一直线上。
分析指正: ________________________________________________________。
(　　)5.物体通过凸透镜成的像,实像都是倒立的,虚像都是正立的。
分析指正: ________________________________________________________。
(　　)6.物体通过凸透镜成的所有放大的像都是虚像,所有缩小的像都是实像。
分析指正: ________________________________________________________。
(　　)7.凸透镜成像时,物体靠近凸透镜,则像远离凸透镜,此时像变大。
分析指正: ________________________________________________________。
(　　)8.矫正近视眼应该戴凸透镜,矫正远视眼应该戴凹透镜。
分析指正: ________________________________________________________。

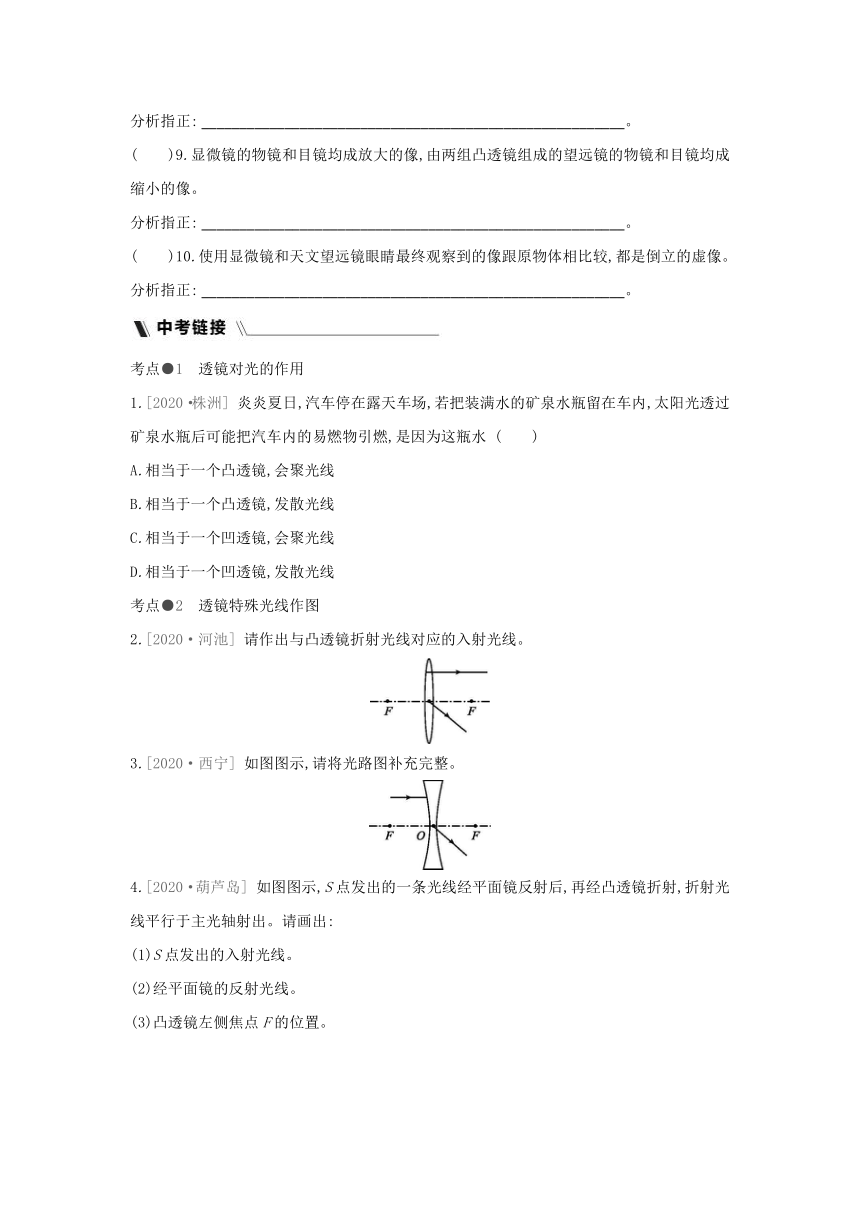

(　　)9.显微镜的物镜和目镜均成放大的像,由两组凸透镜组成的望远镜的物镜和目镜均成缩小的像。
分析指正: ________________________________________________________。
(　　)10.使用显微镜和天文望远镜眼睛最终观察到的像跟原物体相比较,都是倒立的虚像。
分析指正: ________________________________________________________。
考点●1　透镜对光的作用
1.[2020·株洲] 炎炎夏日,汽车停在露天车场,若把装满水的矿泉水瓶留在车内,太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃,是因为这瓶水 (　　)
A.相当于一个凸透镜,会聚光线
B.相当于一个凸透镜,发散光线
C.相当于一个凹透镜,会聚光线
D.相当于一个凹透镜,发散光线
考点●2　透镜特殊光线作图
2.[2020·河池] 请作出与凸透镜折射光线对应的入射光线。
3.[2020·西宁] 如图图示,请将光路图补充完整。
4.[2020·葫芦岛] 如图图示,S点发出的一条光线经平面镜反射后,再经凸透镜折射,折射光线平行于主光轴射出。请画出:
(1)S点发出的入射光线。
(2)经平面镜的反射光线。
(3)凸透镜左侧焦点F的位置。

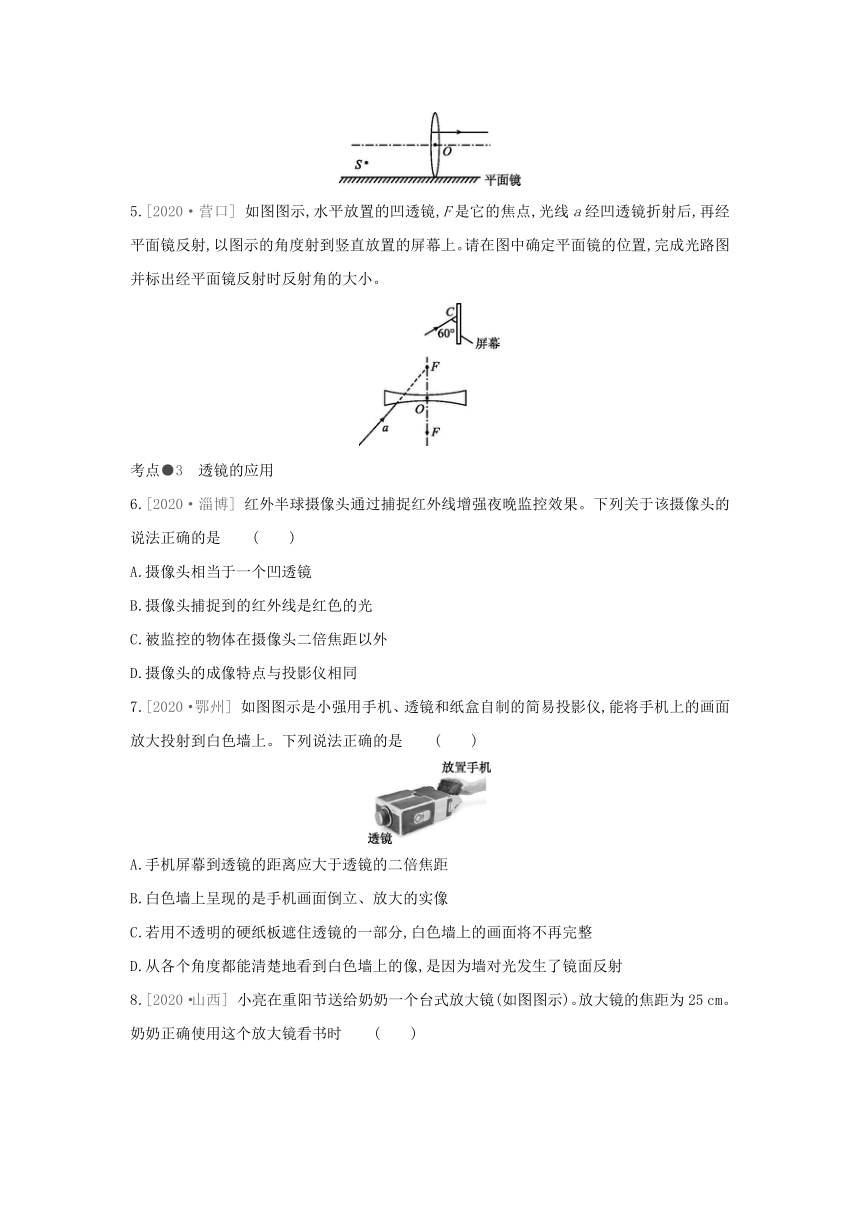

5.[2020·营口] 如图图示,水平放置的凹透镜,F是它的焦点,光线a经凹透镜折射后,再经平面镜反射,以图示的角度射到竖直放置的屏幕上。请在图中确定平面镜的位置,完成光路图并标出经平面镜反射时反射角的大小。
考点●3　透镜的应用
6.[2020·淄博] 红外半球摄像头通过捕捉红外线增强夜晚监控效果。下列关于该摄像头的说法正确的是 (　　)
A.摄像头相当于一个凹透镜
B.摄像头捕捉到的红外线是红色的光
C.被监控的物体在摄像头二倍焦距以外
D.摄像头的成像特点与投影仪相同
7.[2020·鄂州] 如图图示是小强用手机、透镜和纸盒自制的简易投影仪,能将手机上的画面放大投射到白色墙上。下列说法正确的是 (　　)
A.手机屏幕到透镜的距离应大于透镜的二倍焦距
B.白色墙上呈现的是手机画面倒立、放大的实像
C.若用不透明的硬纸板遮住透镜的一部分,白色墙上的画面将不再完整
D.从各个角度都能清楚地看到白色墙上的像,是因为墙对光发生了镜面反射

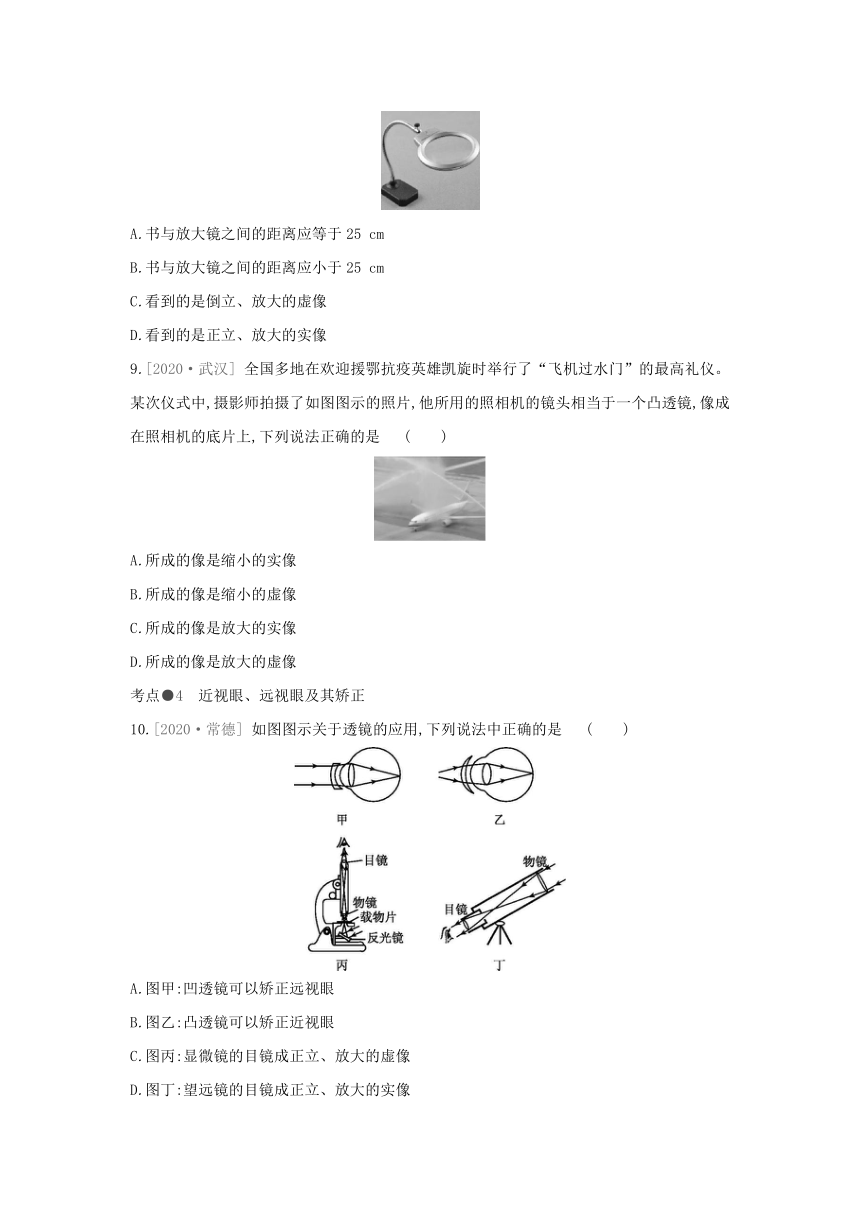

8.[2020·山西] 小亮在重阳节送给奶奶一个台式放大镜(如图图示)。放大镜的焦距为25 cm。奶奶正确使用这个放大镜看书时 (　　)
A.书与放大镜之间的距离应等于25 cm
B.书与放大镜之间的距离应小于25 cm
C.看到的是倒立、放大的虚像
D.看到的是正立、放大的实像
9.[2020·武汉] 全国多地在欢迎援鄂抗疫英雄凯旋时举行了“飞机过水门”的最高礼仪。某次仪式中,摄影师拍摄了如图图示的照片,他所用的照相机的镜头相当于一个凸透镜,像成在照相机的底片上,下列说法正确的是 (　　)
A.所成的像是缩小的实像
B.所成的像是缩小的虚像
C.所成的像是放大的实像
D.所成的像是放大的虚像
考点●4　近视眼、远视眼及其矫正
10.[2020·常德] 如图图示关于透镜的应用,下列说法中正确的是 (　　)
A.图甲:凹透镜可以矫正远视眼
B.图乙:凸透镜可以矫正近视眼
C.图丙:显微镜的目镜成正立、放大的虚像
D.图丁:望远镜的目镜成正立、放大的实像
11.[2020·内江] 受新冠疫情的影响,春季开学前,许多地区开展了“停课不停学”的网课学习。小王戴着中间薄、边缘厚的眼镜进行网课学习,关于小王的眼睛及眼镜的说法,正确的是 (　　)
A.小王是远视眼
B.小王的眼镜是凹透镜
C.小王的视网膜上成的像是放大的
D.小王的视网膜上成的像是虚像
考点●5　凸透镜成像规律实验
12.[2020·青海] 在“探究凸透镜成像规律”的实验中,小敏所在的小组利用如图图所示的装置,测出凸透镜的焦距,正确安装并调节实验装置后,在光屏上得到一个清晰的像,如图图图乙所示。下列说法中正确的是 (　　)
A.由图甲可知该凸透镜的焦距是40.0 cm
B.烛焰在如图图图乙所示的位置时,成像特点与照相机的成像特点相同
C.若烛焰从光具座30.0 cm刻线处向远离凸透镜方向移动,烛焰所成的像将逐渐变小
D.烛焰在如图图图乙所示的位置时,若用黑纸片将凸透镜遮挡一半,这时在光屏上只能成半个烛焰的像
13.[2020·河北] 在探究凸透镜成像的实验中,蜡烛、凸透镜和光屏的位置如图图所示,烛焰在光屏上恰好成一清晰的像。下列说法正确的是 (　　)
A.凸透镜的焦距是20 cm
B.将蜡烛和光屏都向右移动,光屏上可成清晰的像,该成像规律应用在照相机上
C.在贴近凸透镜的左侧放置一眼镜片,只向左移动光屏,可在光屏上成清晰缩小的像,该镜片对光起发散作用
D.用f=15 cm的凸透镜替换图中透镜,只向右移动光屏,可在光屏上成清晰的像
14.[2020·河南] 小明和小亮用如图图所示的装置探究凸透镜成像的规律。
(1)实验前将烛焰、凸透镜和光屏的中心调至同一高度,目的是　。
(2)如图图图所示,光屏上呈现一个清晰的像,保持凸透镜位置不变,将蜡烛向左移动一段距离,要再次在光屏上得到清晰的像,应将光屏向　　　　移动,像的大小将变　　　　。
(3)小亮认为:凸透镜成实像时,不但像与物上下是颠倒的,而且左右也是相反的。请你设计一种简单的方法验证小亮的观点: 　　　　　　　　　。
15.[2020·烟台] 在“探究凸透镜成像的规律”的实验中,小明利用如图图所示的装置进行实验,他先调整烛焰中心、透镜中心及光屏中心位于同一高度上,然后将它们调节到图示位置时,光屏上得到清晰的像(像未画出)。
(1)此时像的特点是　　　　　　　　　　　　(说明像的倒正、大小和虚实)。
(2)若保持透镜位置不动,把蜡烛移到零刻度线处,则应向　　　　(选填“左”或“右”)移动光屏才能在光屏上再次得到清晰的像,且像的大小　　　　(选填“变大”“变小”或“不变”)。
(3)若将蜡烛移到20 cm刻度线处,透镜保持不动,移动光屏后再次得到清晰的像,则此时蜡烛经凸透镜成　　　　(选填“放大”“缩小”或“等大”)的像。
(4)人的眼睛是通过改变晶状体的厚度来看清远近不同的物体的,现将图中虚线圆圈部分当作人的“眼睛”,当蜡烛远离“眼睛”时,“眼睛”需调节凸透镜的厚度使其　　　　(选填“变薄”或“变厚”),改变其对光线的偏折能力,从而在光屏上成清晰的像。若该“眼睛”无法调节凸透镜达到应有的厚度,则该“眼睛”为　　　　(选填“近视眼”或“远视眼”),应该戴　　　　(选填“凸透镜”或“凹透镜”)进行矫正。
参考答案
【知识梳理】
①厚　②薄　③薄　④厚　⑤会聚　⑥发散　
⑦球心　⑧会聚　⑨反向延长线　⑩光心　
折射　倒立　缩小　实　折射　
倒立　放大　实　折射　正立　
放大　虚　会聚　两侧　同侧　
倒立　缩小　实　照相机　倒立　
等大　实　倒立　放大　实
投影仪(或幻灯机)　正立　放大　虚
放大镜　远　厚　强　长　视网膜前
凹透镜　近　薄　弱　短　视网膜后
凸透镜　倒立　放大　实　正立　
放大　虚　倒立　缩小　实　
正立　放大　虚　眼睛的距离
【图说教材】
(1)会聚　焦距　(2)凹　发散　(3)倒　放大　实
(4)正　放大　虚　不能　(5)近视　凹
【易错辨析】
1.×,平行于主光轴的光经凸透镜折射后会聚在主光轴上的一点,这个点是凸透镜的焦点
2.×,凸透镜对光的会聚作用表示经过凸透镜折射后的光线与入射光线相比变得会聚了,因此,经过凸透镜折射后的光线不一定是会聚光线,也可以是发散光线;同理,经过凹透镜折射后的光线不一定是发散光线,也可以是会聚光线
3.×,实像是实际光线会聚而成的,看到实像时有光进入人的眼睛;虚像是反射光线或折射光线的反向延长线相交而成的,这时接收光线的人眼认为光沿直线传播而看到虚像,故看到虚像时也有光进入人的眼睛
4.×,该实验中首先需要调节烛焰中心、凸透镜中心和光屏中心在同一高度上
5.√
6.×,当物体在凸透镜一倍焦距和二倍焦距之间时成倒立、放大的实像,可见放大的像不一定都是虚像
7.×,凸透镜成实像时,物体靠近凸透镜,则像远离凸透镜,此时像变大;凸透镜成虚像时,物体靠近凸透镜,则像靠近凸透镜,此时像变小
8.×,矫正近视眼应该戴凹透镜,矫正远视眼应该戴凸透镜
9.×,显微镜的物镜和目镜均成放大的像,由两组凸透镜组成的望远镜的物镜成缩小的像,目镜成放大的像
10.√
【中考链接】
1.A　2.如图图图所示
3.如图图图所示
4.如图图图所示
5.如图图图所示
6.C　 摄像头相当于凸透镜,是利用物体在凸透镜的二倍焦距以外,成倒立、缩小实像的原理工作的,与照相机的成像原理相同,与投影仪不同,A、D错误,C正确。摄像头捕捉到的红外线属于不可见光,在红光以外,不是红色的光,B错误。
7.B　 根据投影仪成像的原理可知,手机到透镜的距离应大于一倍焦距,小于二倍焦距,A错误;投影仪成的像是倒立、放大的实像,B正确;若用不透明的硬纸板遮住透镜的一部分,白墙上的画面仍然完整,只是亮度变暗,C错误;从各个角度都能清楚地看到白墙上的像,是因为白墙对照射到其上面的光产生漫反射,D错误。
8.B　 正确使用这个放大镜看书时,放大镜成正立、放大的虚像,需满足u9.A　
10.C　 近视眼的成因是晶状体的曲度变大,折光能力增强,应配戴发散透镜矫正,使光线推迟会聚,利用了凹透镜对光的发散作用;远视眼的成因是晶状体的曲度变小,折光能力减弱,应配戴会聚透镜矫正,使光线提前会聚,利用了凸透镜对光的会聚作用,故A、B错误。显微镜和望远镜的目镜均相当于放大镜,成正立、放大的虚像,故C正确、D错误。
11.B　 中间薄、边缘厚的透镜是凹透镜,凹透镜可用来矫正近视眼,故小王是近视眼,故A错误、B正确;小王的视网膜上成的像是倒立、缩小的实像,故C、D错误。
12.C　 由图甲可知该透镜的焦距为40.0 cm-30.0 cm=10.0 cm,A错误;由图可知,物距处于一倍焦距和二倍焦距之间,凸透镜成倒立、放大的实像,是投影仪的成像原理,B错误;烛焰从光具座30.0 cm刻线处向远离凸透镜方向移动时,烛焰所成的像将逐渐变小,C正确;用黑纸片将凸透镜遮挡一半,透镜的另一部分仍能会聚烛焰发出的光线,成烛焰完整的像,只是像比原来暗,D错误。
13.D　 由图可知,u=40.0 cm-20.0 cm=20.0 cm,v=60.0 cm-40.0 cm=20.0 cm,则光屏上得到的是清晰等大的实像,则u=2f=20.0 cm,解得f=10.0 cm,A错误;将蜡烛和光屏都向右移动,光屏上可成清晰的像,物体处于一倍焦距和二倍焦距之间,成倒立、放大的实像,投影仪就是利用该原理制成的,B错误;在贴近凸透镜的左侧放置一眼镜片,只向左移动光屏,可在光屏上成清晰缩小的像,说明眼镜片对光线有会聚作用,C错误;用f=15 cm的凸透镜替换图中透镜,物距为20 cm,f14.(1)使像呈现在光屏的中央　(2)左　小
(3)沿垂直于光具座方向吹动烛焰,观察光屏上像的晃动方向是否与烛焰的晃动方向相反
15.(1)倒立、缩小的实像　(2)左　变小　
(3)缩小　(4)变薄　近视眼　凹透镜
(1)由图可知,此时的物距为40 cm,像距为15 cm,物距大于像距,成的是倒立、缩小的实像;此时2f<40 cm,f<15 cm<2f,解得:7.5 cm(2)若保持透镜位置不动,把蜡烛移到零刻度线处,此时物距变大,像距应该变小,即应向左移动光屏才能在光屏上再次得到清晰的像,像距变小了,则像会变小。
(3)若将蜡烛移到20 cm刻度线处,透镜保持不动,此时的物距为30 cm>2f,移动光屏后会得到倒立、缩小的实像。
(4)当蜡烛远离“眼睛”时,物距变大,像距变小,像会向前移动,为了使像仍然能成在光屏上,需要增大眼睛的焦距,所以“眼睛”需调节凸透镜的厚度使其变薄;若该“眼睛”无法调节凸透镜达到应有的厚度,像成在了光屏的前方,为近视眼,需要配戴具有发散作用的凹透镜来矫正。
