人教版物理九年级上册课课练：15.4　电流的测量（含答案）

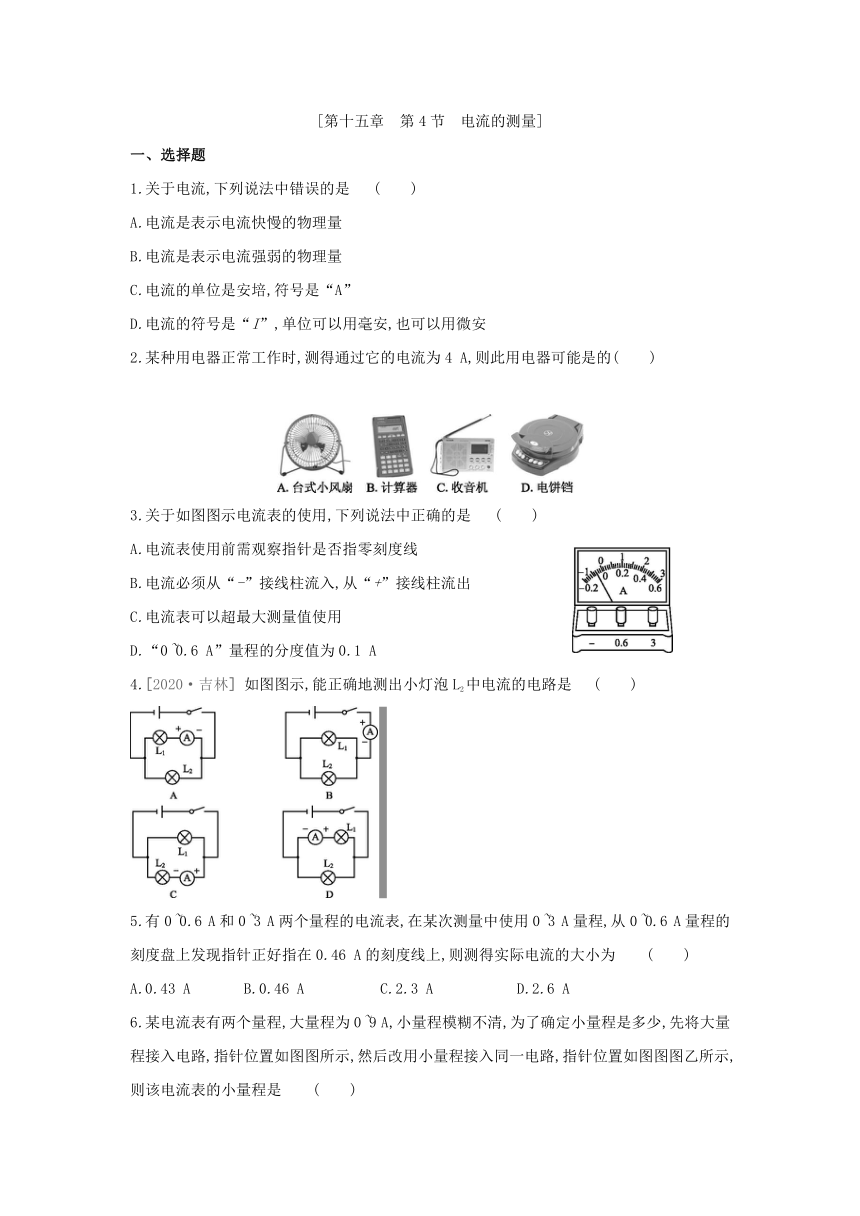

[第十五章　第4节　电流的测量]
一、选择题
1.关于电流,下列说法中错误的是 (　　)
A.电流是表示电流快慢的物理量
B.电流是表示电流强弱的物理量
C.电流的单位是安培,符号是“A”
D.电流的符号是“I”,单位可以用毫安,也可以用微安
2.某种用电器正常工作时,测得通过它的电流为4 A,则此用电器可能是的(　　)
3.关于如图图示电流表的使用,下列说法中正确的是 (　　)
A.电流表使用前需观察指针是否指零刻度线
B.电流必须从“-”接线柱流入,从“+”接线柱流出
C.电流表可以超最大测量值使用
D.“0~0.6 A”量程的分度值为0.1 A
4.[2020·吉林] 如图图示,能正确地测出小灯泡L2中电流的电路是 (　　)
5.有0~0.6 A和0~3 A两个量程的电流表,在某次测量中使用0~3 A量程,从0~0.6 A量程的刻度盘上发现指针正好指在0.46 A的刻度线上,则测得实际电流的大小为 (　　)
A.0.43 A B.0.46 A C.2.3 A D.2.6 A
6.某电流表有两个量程,大量程为0~9 A,小量程模糊不清,为了确定小量程是多少,先将大量程接入电路,指针位置如图图所示,然后改用小量程接入同一电路,指针位置如图图图乙所示,则该电流表的小量程是 (　　)
A.0~0.6 A B.0~1.2 A C.0~2.4 A D.0~3.6 A
7.[2020·青岛] (多选)“用电流表测量通过小灯泡的电流”的部分电路如图图示。下列说法正确的是 (　　)
A.用导线连接c、e,电流表只能测量通过灯泡L1的电流
B.用导线连接d、e,电流表只能测量通过灯泡L2的电流
C.用两根导线分别连接a、d和c、e,电流表只能测量通过灯泡L1的电流
D.用两根导线分别连接b、d和c、e,电流表只能测量通过灯泡L2的电流
8.如图图示,粗心的小强把电流表并联在了L1的两端,此时如图图果闭合开关,则(　　)
A.L1发光,L2不发光 B.电源被烧坏
C.L1不发光,L2发光 D.电流表一定会被烧坏
二、填空题
9.下表是部分用电器的电流值,电器1、电器2、电器3可能是台灯、计算器或电饭煲中的一个。则台灯应该是电器　 　,计算器应该是电器　　。100 μA=　　mA,120 mA=　　　　A。
电器1 电器2 电器3 手机充电器
100 μA 0.2 A 3 A 120 mA
10.[2019·毕节改编] 如图图所示电路,当开关S1、S2闭合后,A2与L2是　　　　(选填“串”或“并”)联的,电流表A1测量的是通过　　　　(选填“干路”“L1”或“L2”)的电流,电流表A1的指针偏转如图图图乙所示,电流表A1的示数为　　　　A。

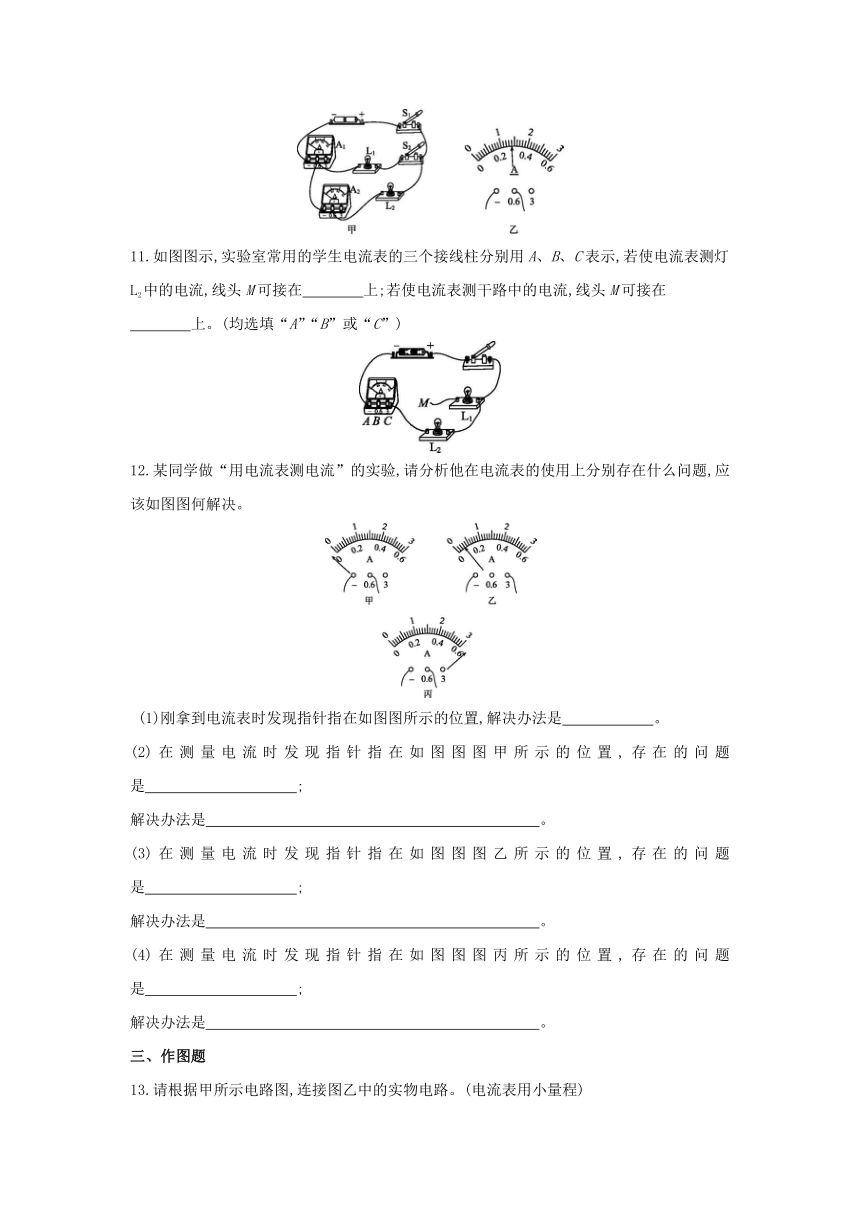

11.如图图示,实验室常用的学生电流表的三个接线柱分别用A、B、C表示,若使电流表测灯L2中的电流,线头M可接在　　　　上;若使电流表测干路中的电流,线头M可接在
　　　　上。(均选填“A”“B”或“C”)
12.某同学做“用电流表测电流”的实验,请分析他在电流表的使用上分别存在什么问题,应该如图图何解决。
(1)刚拿到电流表时发现指针指在如图图所示的位置,解决办法是　 。
(2)在测量电流时发现指针指在如图图图甲所示的位置,存在的问题是　 ;
解决办法是　 。
(3)在测量电流时发现指针指在如图图图乙所示的位置,存在的问题是　 ;
解决办法是　 。
(4)在测量电流时发现指针指在如图图图丙所示的位置,存在的问题是　 ;
解决办法是　 。
三、作图题
13.请根据甲所示电路图,连接图乙中的实物电路。(电流表用小量程)
14.[2020·甘南州] 请根据如图图所示的实物图,在虚线框内画出对应的电路图。
　
四、实验探究题
15.在学习“用电流表测电流”时,小明同学想测量通过小灯泡的电流。
(1)请你帮他将中的实物连接起来。
(2)在不了解电路中电流大小时,应先选择电流表的　　　　量程进行“试触”,观察指针偏转情况后再选用合适的量程。
(3)如图图果使用电流表的“-”和“0.6”接线柱,测量时指针恰好指在第15小格处,则此时电路中的电流是　　　　A。如图图果使用电流表的“-”和“3”接线柱,请你把指针的位置在中的表盘上标注出来。
答案
1.A　 电流是表示电流强弱的物理量,A选项说法错误,B选项说法正确;电流的符号是“I”,国际单位为安培,符号是“A”,常用单位还有毫安和微安,C、D两选项说法正确。
2.D　 台式小风扇、计算器、收音机的电流均不大于1 A,只有电饼铛的电流可能是
4 A。
3.A　 4.C　 5.C
6.C　 电流表大量程的每一个大格表示3 A,每一个小格表示0.3 A,示数是1.2 A,电流表接入的是同一电路,只是所用量程不同,示数应该是相同的,则图乙中指针的位置是
1.2 A,故每一个大格表示0.8 A,每一个小格表示0.08 A,所以,此电流表的小量程为0~2.4 A。
7.AC　 用导线连接c、e(如图图图甲所示),此时只有灯泡L1接入电路中,所以电流表只能测量通过灯泡L1的电流,故A正确;
用导线连接d、e(如图图图乙所示),两个灯泡串联接入电路中,则此时电流表既能测通过灯泡L1的电流,也能测通过灯泡L2的电流,故B错误;
用两根导线分别连接a、d和c、e(如图图图丙所示),此时两个灯泡并联,电流表串联在L1的支路中,测量的是通过L1的电流,故C正确;
用两根导线分别连接b、d和c、e(如图图图丁所示),此时两个灯泡并联,电流表接在干路中,测量的是干路电流,故D错误。
8.C　 电流表相当于导线,当电流表与灯泡L1并联时,若闭合开关,L1短路,故L1不发光;此时电路中电流表与灯泡L2串联,因此没有发生电源短路,电源和电流表不会被烧坏。
9.2　1　0.1　0.12
100 μA=100×10-3 mA=0.1 mA,120 mA=120×10-3 A=0.12 A。
10.串　干路　0.28　 由图可知,当开关S1、S2闭合后,A2、L2两个元件在同一支路上,L1单独在一个支路上,A1在干路上,所以A2与L2是串联的,电流表A1测量的是通过干路的电流;图乙中电流表选择的量程是0~0.6 A,分度值是0.02 A,所以电流表的示数为0.28 A。
11.A　C　 灯L1、L2并联,开关在干路上,若用电流表测灯L2中的电流,则电流表应与灯L2串联连接,因此线头M应接到A上;若使电流表测量干路中的电流,则电流表应该串联在干路中,即线头M应接在C上。
12.(1)将电流表指针调零
(2)电流表的正、负接线柱接反了
把电流表正、负接线柱上的两根导线进行交换
(3)电流表所选量程太大了
换接电流表的小量程
(4)电流表所选量程太小了
换接电流表的大量程
13.如图图图所示
由电路图可知,两灯并联,电流表测通过L2的电流,选用小量程与其串联,开关在干路中。
14.如图图图所示
15.(1)如图图图所示
(2)0~3 A(或大)
(3)0.3　如图图图所示
(1)电流表要串联在电路中。(2)试触时应选择大量程,通过观察指针偏转的格数进一步确定应选用的量程。(3)当选用0~0.6 A量程时,每一小格代表0.02 A,所以电流值为I=0.02 A×15=0.3 A;当选用0~3 A量程时,每一小格代表0.1 A,所以指针的位置应在第3小格处。
