人教版物理九年级上册课课练：15.3　串联和并联（含答案）

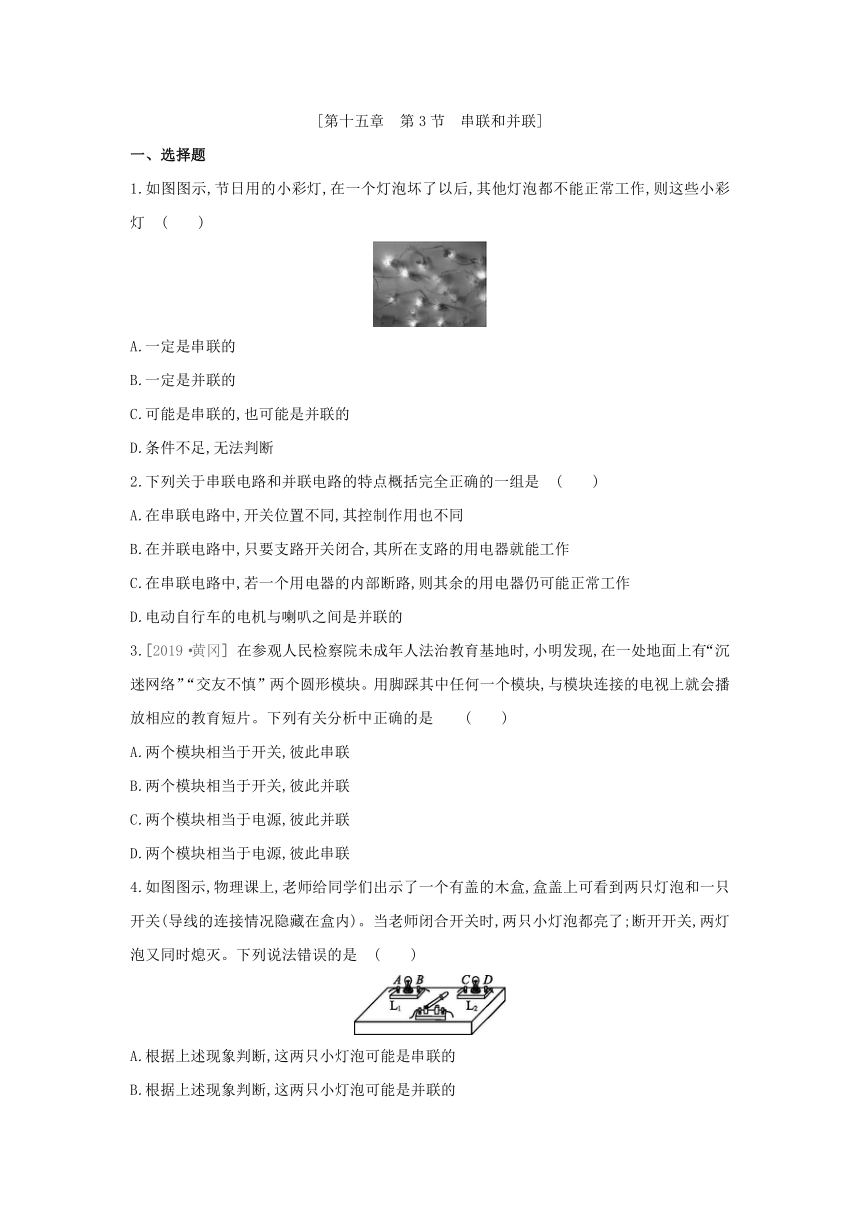

[第十五章　第3节　串联和并联]
一、选择题
1.如图图示,节日用的小彩灯,在一个灯泡坏了以后,其他灯泡都不能正常工作,则这些小彩灯 (　　)
A.一定是串联的
B.一定是并联的
C.可能是串联的,也可能是并联的
D.条件不足,无法判断
2.下列关于串联电路和并联电路的特点概括完全正确的一组是 (　　)
A.在串联电路中,开关位置不同,其控制作用也不同
B.在并联电路中,只要支路开关闭合,其所在支路的用电器就能工作
C.在串联电路中,若一个用电器的内部断路,则其余的用电器仍可能正常工作
D.电动自行车的电机与喇叭之间是并联的
3.[2019·黄冈] 在参观人民检察院未成年人法治教育基地时,小明发现,在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块,与模块连接的电视上就会播放相应的教育短片。下列有关分析中正确的是 (　　)
A.两个模块相当于开关,彼此串联
B.两个模块相当于开关,彼此并联
C.两个模块相当于电源,彼此并联
D.两个模块相当于电源,彼此串联
4.如图图示,物理课上,老师给同学们出示了一个有盖的木盒,盒盖上可看到两只灯泡和一只开关(导线的连接情况隐藏在盒内)。当老师闭合开关时,两只小灯泡都亮了;断开开关,两灯泡又同时熄灭。下列说法错误的是 (　　)
A.根据上述现象判断,这两只小灯泡可能是串联的
B.根据上述现象判断,这两只小灯泡可能是并联的

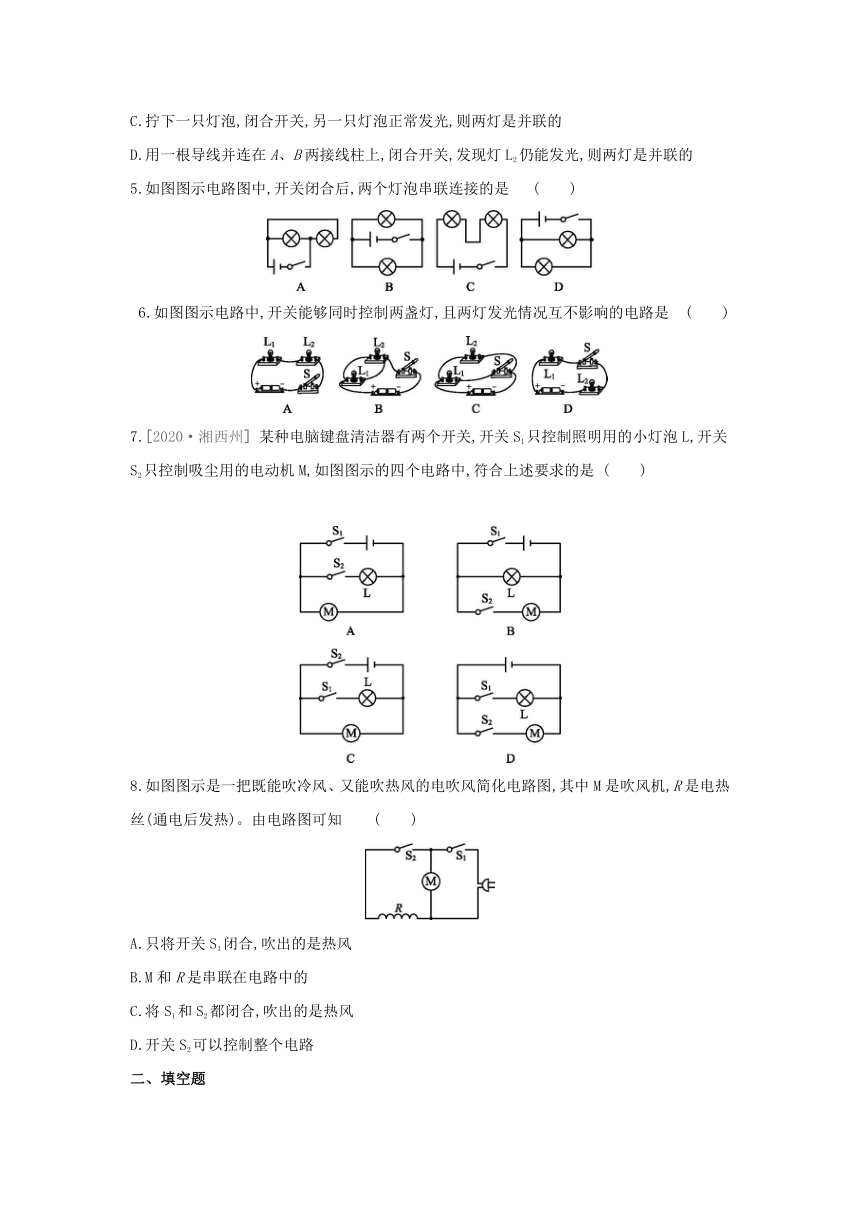

C.拧下一只灯泡,闭合开关,另一只灯泡正常发光,则两灯是并联的
D.用一根导线并连在A、B两接线柱上,闭合开关,发现灯L2仍能发光,则两灯是并联的
5.如图图示电路图中,开关闭合后,两个灯泡串联连接的是 (　　)
6.如图图示电路中,开关能够同时控制两盏灯,且两灯发光情况互不影响的电路是 (　　)
7.[2020·湘西州] 某种电脑键盘清洁器有两个开关,开关S1只控制照明用的小灯泡L,开关S2只控制吸尘用的电动机M,如图图示的四个电路中,符合上述要求的是 (　　)
8.如图图示是一把既能吹冷风、又能吹热风的电吹风简化电路图,其中M是吹风机,R是电热丝(通电后发热)。由电路图可知 (　　)
A.只将开关S1闭合,吹出的是热风
B.M和R是串联在电路中的
C.将S1和S2都闭合,吹出的是热风
D.开关S2可以控制整个电路
二、填空题

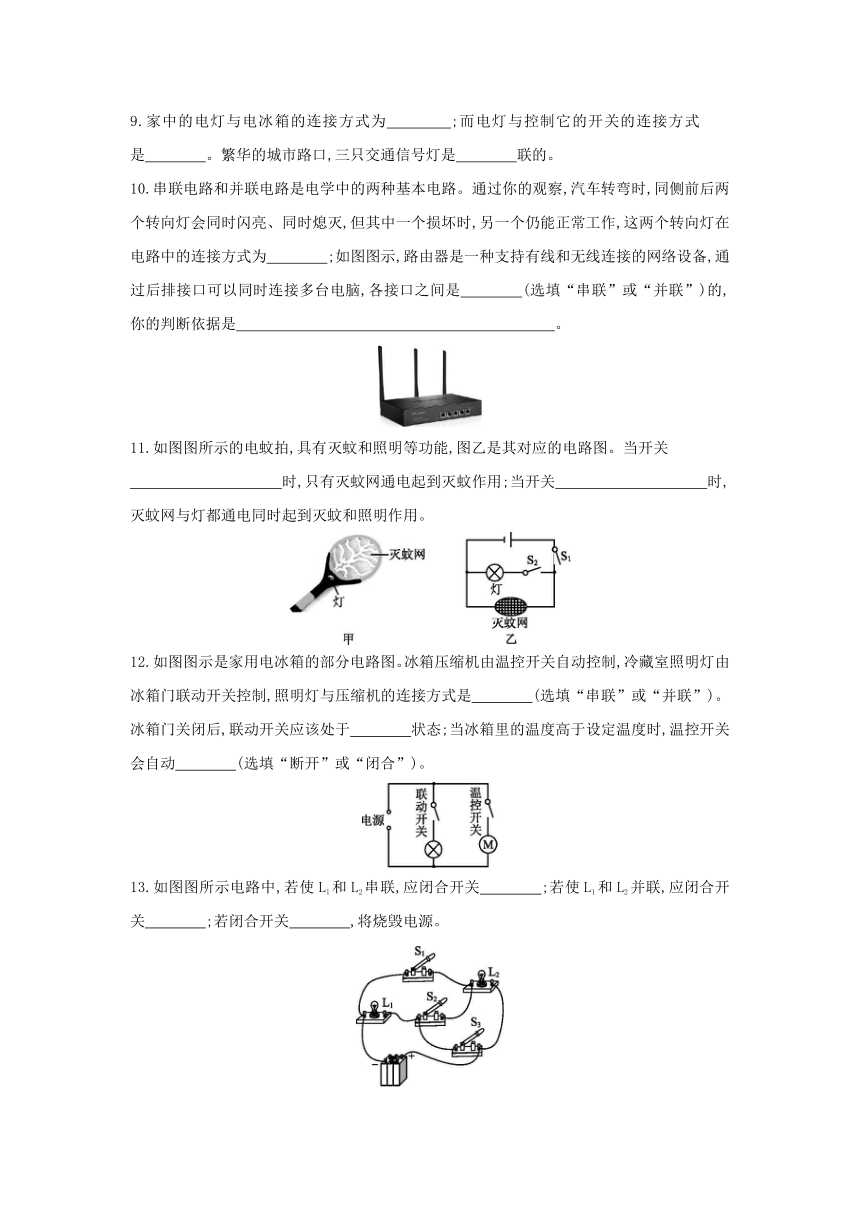

9.家中的电灯与电冰箱的连接方式为　　　　;而电灯与控制它的开关的连接方式是　　　　。繁华的城市路口,三只交通信号灯是　　　　联的。
10.串联电路和并联电路是电学中的两种基本电路。通过你的观察,汽车转弯时,同侧前后两个转向灯会同时闪亮、同时熄灭,但其中一个损坏时,另一个仍能正常工作,这两个转向灯在电路中的连接方式为　　　　;如图图示,路由器是一种支持有线和无线连接的网络设备,通过后排接口可以同时连接多台电脑,各接口之间是　　　　(选填“串联”或“并联”)的,你的判断依据是　 。
11.如图图所示的电蚊拍,具有灭蚊和照明等功能,图乙是其对应的电路图。当开关
　　　　　　　　　　时,只有灭蚊网通电起到灭蚊作用;当开关　　　　　　　　　　时,灭蚊网与灯都通电同时起到灭蚊和照明作用。
12.如图图示是家用电冰箱的部分电路图。冰箱压缩机由温控开关自动控制,冷藏室照明灯由冰箱门联动开关控制,照明灯与压缩机的连接方式是　　　　(选填“串联”或“并联”)。冰箱门关闭后,联动开关应该处于　　　　状态;当冰箱里的温度高于设定温度时,温控开关会自动　　　　(选填“断开”或“闭合”)。
13.如图图所示电路中,若使L1和L2串联,应闭合开关　　　　;若使L1和L2并联,应闭合开关　　　　;若闭合开关　　　　,将烧毁电源。
14.在电路设计比赛中,晓宇设计的是防盗电路,触发防盗开关S1或S2,电动机M自动启动将盗贼锁定,防盗电路是中的图　　　;在晓月设计的控制电路中,S1和S2是指纹开关,当两开关都闭合时,电动机M启动开始小组活动,此控制电路是图　　　　;这三个电路图中,图　　　　所示电路中若两开关都闭合电源将短路。
三、作图题
15.请根据所示实物图,在虚线框中画出对应的电路图。
16.根据如图图甲所示的电路图,连接图乙中的实物图。
17.火车在两节车厢之间有两间厕所,只有当两间厕所的门都关上时(每扇门相当于一个开关),车厢中指示牌内的指示灯才会发光,指示牌就会显示“厕所有人”字样,提醒旅客两间厕所内都有人。请你把中的各元件符号连接成符合上述设计要求的电路图。
答案
1.A　 串联电路中电流依次通过每一个用电器,各用电器的工作相互影响,一个用电器因断路停止工作,则所有用电器都不能工作;并联电路中电流分别流过各用电器,各支路的用电器工作互不影响。所以根据题意“在一个灯泡坏了以后,其他灯泡都不能正常工作”,可知这些小彩灯一定是串联的。
2.D
3.B　 由题干可知,踩到其中任何一个模块,电视上就会播放相应的教育短片,可见两个模块相当于开关彼此并联,故B选项符合题意。
4.D　
5.C　 A、B、D三图中,开关闭合后,电流分两路分别流经两个灯泡,然后汇合后回到电源负极,因此为并联电路;C图中,两个灯泡顺次连接,开关闭合后,只有一条电流路径,因此为串联电路。
6.B　 开关能够同时控制两盏灯,则两灯既可以串联又可以并联,但并联时开关必须在干路上;又两灯发光情况互不影响,则两灯应该是并联的。综上可知,符合要求的电路应该是并联电路,并且开关在干路上。由图可知,A、D两图是串联电路;B图是并联电路,并且开关在干路上;C图是并联电路,但开关在支路上。只有B图符合题意。
7.D　 图A中,开关S1为总开关,控制小灯泡和电动机,开关S2只控制小灯泡,不合题意;
图B中,开关S1为总开关,控制小灯泡和电动机,开关S2只控制电动机,不合题意;
图C中,开关S2为总开关,控制小灯泡和电动机,开关S1只控制小灯泡,不合题意;
图D中,开关S1只控制小灯泡,开关S2只控制吸尘用的电动机,二者互不影响,符合题意。
8.C　 将开关S1、S2都闭合,吹出的才是热风,A不符合题意,C符合题意;M和R是并联在电路中的,B不符合题意;开关S2只控制电热丝所在电路,D不符合题意。
9.并联　串联　并
10.并联　并联　各台电脑可独立工作,互不影响
11.S1闭合、S2断开　S1与S2同时闭合
由图乙所示电路图可知,当开关S1闭合、S2断开时,只有灭蚊网接入电路,通电起到灭蚊作用;当开关S1与S2同时闭合时,灭蚊网与灯同时接入电路,灭蚊网与灯都通电同时起到灭蚊和照明作用。
12.并联　断开　闭合
13.S2　S1、S3　S1、S2、S3
若使L1和L2串联,则电流的路径只有一条,电流要依次经过L2和L1,应闭合开关S2;若使L1和L2并联,则电流的路径有两条,电流要分别经过两个灯泡,应闭合开关S1、S3;若同时闭合开关S1、S2、S3,则电源的两端被导线相连,电源会短路,将烧毁电源。
14.丙　甲　乙　 晓宇设计的是防盗电路,触发防盗开关S1或S2(即闭合S1或S2),电动机M就会自动启动将盗贼锁定,说明两开关可以独立工作、互不影响,即两开关并联,则图丙符合要求;晓月设计的控制电路中,S1和S2是指纹开关,当两开关都闭合时,电动机M启动开始小组活动,说明两开关不能独立工作,即两开关串联,图甲符合要求;由图乙可知,两开关都闭合时,电源两极用导线直接相连,会造成电源短路。
15.如图图图所示
16.如图图图所示
17.如图图图所示
从题中获悉,只有当两间厕所的门都关上时,车厢中指示牌内的指示灯才会发光,说明这两个开关相互影响,即两个开关串联起来共同控制灯泡。
