人教版物理九年级上册课课练：15.5　串、并联电路中电流的规律（含答案）

[第十五章　第5节　串、并联电路中电流的规律]
一、选择题
1.在“探究串联电路中电流的规律”的实验中,某同学用电流表分别测出a、b、c三处的电流大小,为了进一步探究a、b、c三处的电流大小有什么关系,他下一步的操作应该是 (　　)
A.将电源两极对调,再次测量a、b、c三处的电流
B.改变开关S的位置,再次测量a、b、c三处的电流
C.将图中两只灯泡的位置互换,再次测量a、b、c三处的电流
D.换用不同规格的灯泡,再次测量a、b、c三处的电流
2.把L1和L2两灯串联后接到电源上,闭合开关后发现灯L1比灯L2亮,则 (　　)
A.通过灯L1的电流大
B.通过灯L2的电流大
C.通过灯L1、L2的电流一样大
D.条件不足,无法判断两灯中电流的大小
3.[2020·广元] 如图图示的电路中,闭合开关S,电流表A1、A2、A3的示数分别为I1、I2、I3,它们的大小关系正确的是 (　　)
A.I1=I2=I3 B.I1>I2=I3 C.I1>I3>I2 D.I1>I2>I3
4.如图图所示的电路,闭合开关时,两灯泡均能发光。电路中两个完全相同的电流表指针偏转均如图图图乙所示,则通过灯泡L1和L2的电流分别是 (　　)
A.0.8 A,0.2 A B.1 A,1 A
C.0.2 A,0.2 A D.0.2 A,1 A

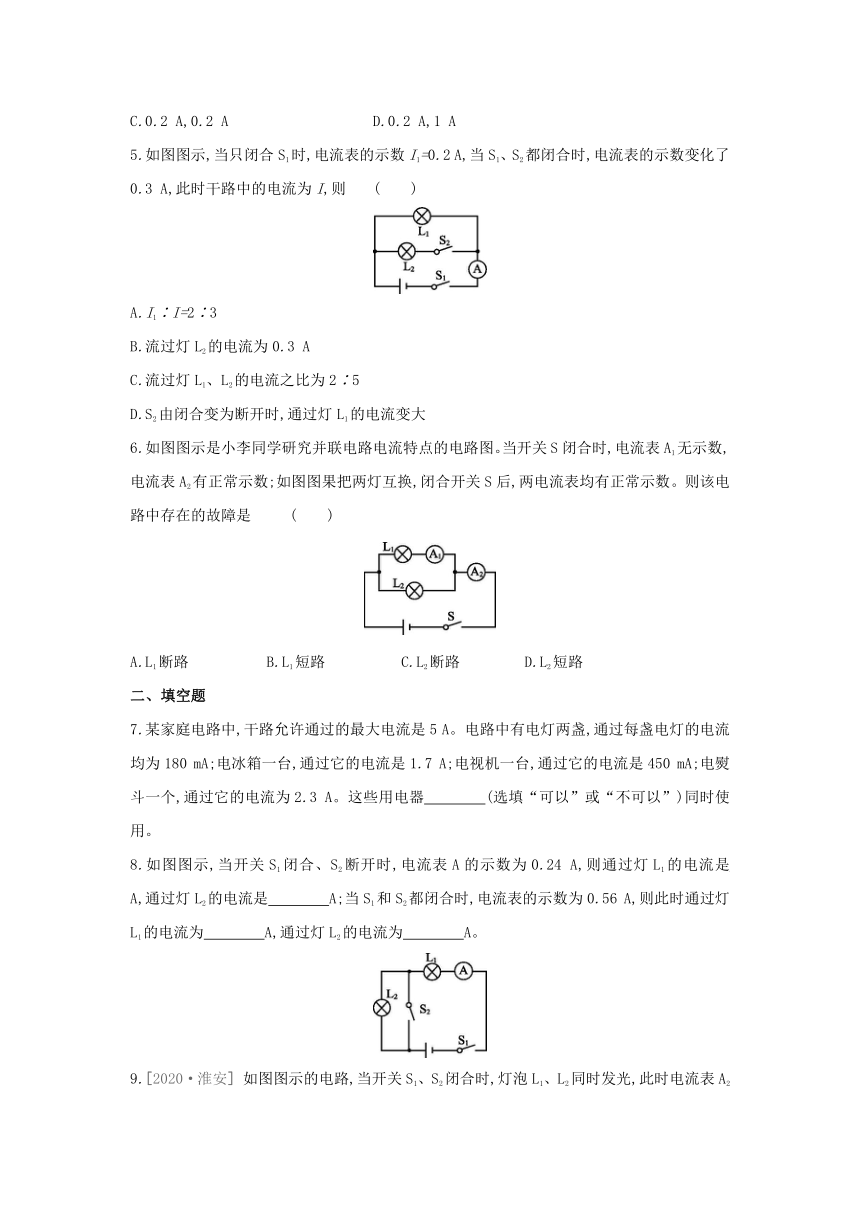

5.如图图示,当只闭合S1时,电流表的示数I1=0.2 A,当S1、S2都闭合时,电流表的示数变化了0.3 A,此时干路中的电流为I,则 (　　)
A.I1∶I=2∶3
B.流过灯L2的电流为0.3 A
C.流过灯L1、L2的电流之比为2∶5
D.S2由闭合变为断开时,通过灯L1的电流变大
6.如图图示是小李同学研究并联电路电流特点的电路图。当开关S闭合时,电流表A1无示数,电流表A2有正常示数;如图图果把两灯互换,闭合开关S后,两电流表均有正常示数。则该电路中存在的故障是 (　　)
A.L1断路 B.L1短路 C.L2断路 D.L2短路
二、填空题
7.某家庭电路中,干路允许通过的最大电流是5 A。电路中有电灯两盏,通过每盏电灯的电流均为180 mA;电冰箱一台,通过它的电流是1.7 A;电视机一台,通过它的电流是450 mA;电熨斗一个,通过它的电流为2.3 A。这些用电器　　　　(选填“可以”或“不可以”)同时使用。
8.如图图示,当开关S1闭合、S2断开时,电流表A的示数为0.24 A,则通过灯L1的电流是　　　　A,通过灯L2的电流是　　　　A;当S1和S2都闭合时,电流表的示数为0.56 A,则此时通过灯L1的电流为　　　　A,通过灯L2的电流为　　　　A。
9.[2020·淮安] 如图图示的电路,当开关S1、S2闭合时,灯泡L1、L2同时发光,此时电流表A2测量通过灯泡　　　　的电流。L1发光一段时间后突然熄灭,L2仍然发光,此时电流表A1的示数与L1熄灭前相比　　　　(选填“变大”“变小”或“不变”)。

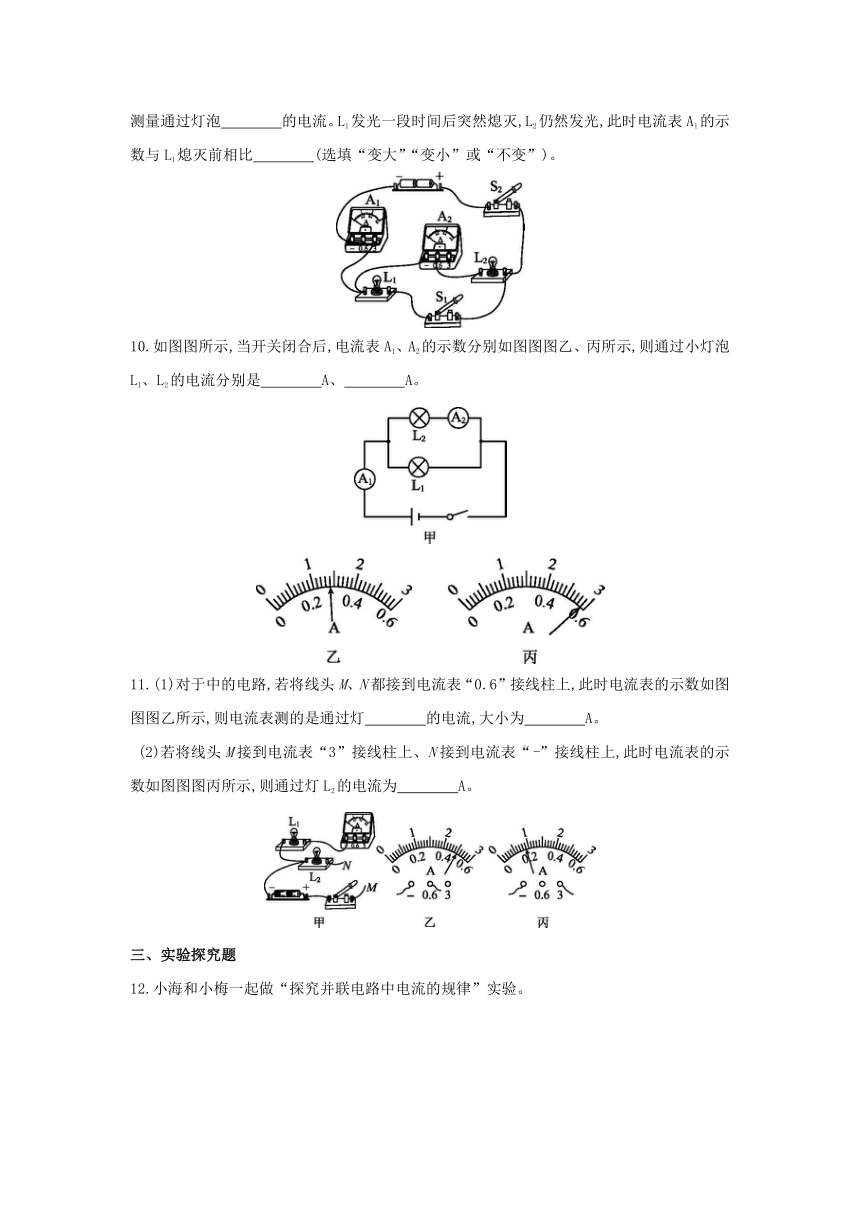

10.如图图所示,当开关闭合后,电流表A1、A2的示数分别如图图图乙、丙所示,则通过小灯泡L1、L2的电流分别是　　　　A、　　　　A。
11.(1)对于中的电路,若将线头M、N都接到电流表“0.6”接线柱上,此时电流表的示数如图图图乙所示,则电流表测的是通过灯　　　　的电流,大小为　　　　A。
(2)若将线头M接到电流表“3”接线柱上、N接到电流表“-”接线柱上,此时电流表的示数如图图图丙所示,则通过灯L2的电流为　　　　A。
三、实验探究题
12.小海和小梅一起做“探究并联电路中电流的规律”实验。
(1)甲是他们设计的电路图,图乙是他们测量电流时连接的实物电路,此时电流表测量的是　　　　(选填“A”“B”或“C”)处的电流。
(2)请在图乙中移动一根导线,测量另外一处的电流。在移动的导线上画“×”,并用笔画线代替导线连接正确的电路。移动后电流表测量的是　　　　(选填“A”“B”或“C”)处的电流。
(3)测出A、B、C三处电流如图图下表所示,由此得出初步结论(只写表达式):　　　　　　　　　　。小梅指出:为了得出更普遍的规律,应当进行多次实验。操作方法是:　 　。
位置 A B C
电流I/A 0.30 0.24 0.54
(4)小海利用原有的实验器材,添加一个开关,又设计了一个电路。利用这个电路,不用更换电流表的位置,就可直接测出A、B、C三处的电流,同样可得出三处电流的关系。请在虚线框中画出电路图。
四、计算题
13.在如图图所示的电路中,L1和L2是两个不同规格的灯泡。问:
(1)只闭合S1时,若电流表A的示数为0.6 A,则通过L1和L2的电流分别是多少
(2)只闭合S2时,若电流表A的示数为0.2 A,则通过L1和L2的电流分别是多少
(3)当闭合S1和S3时,若电流表A的示数为0.9 A,通过L1的电流为0.6 A,则通过L2的电流是多少
答案
1.D　 在“探究串联电路中电流的规律”的实验中,为避免实验的偶然性,要换用不同规格的灯泡测量多组数据,故D选项说法正确;而电路中电流大小与电源正、负极的位置,开关的位置,两只灯泡的位置都没有关系,故将电源两极对调、改变开关S的位置,以及将两只灯泡的位置互换,电流大小都不变。
2.C　 两灯串联,因此流过它们的电流相等。
3.C　 由图知,三只灯泡并联,A1测通过三只灯的电流之和,A3测通过L1、L2的电流之和,A2测通过L1的电流;因为并联电路中干路电流等于各支路电流之和,所以A1的示数I1最大,其次是A3的示数I3,A2的示数I2最小,即I1>I3>I2。
4.A　 由电路图可知,两灯泡并联,电流表A1测干路电流,电流表A2测L2支路电流,因并联电路中干路电流等于各支路电流之和,且两个电流表的指针在同一个位置,所以,干路电流表A1的量程为0~3 A,分度值为0.1 A,示数I=1 A,L2支路电流表A2的量程为0~0.6 A,分度值为0.02 A,示数I2=0.2 A,则灯L1中的电流:I1=I-I2=1 A-0.2 A=0.8 A。
5.B　 只闭合开关S1时,此时电路为灯泡L1的简单电路,则通过灯泡L1的电流为I1=0.2 A,再闭合开关S2时,电流表示数的变化量就是通过灯泡L2的电流,大小为I2=0.3 A,流过L1、L2的电流之比==,故C选项说法错误,B选项说法正确;并联电路干路的电流I=I1+I2=0.2 A+0.3 A=0.5 A,故I1∶I=0.2 A∶0.5 A=2∶5,故A选项说法错误;并联电路中,各支路独立工作,互不影响,因此,S2由闭合变为断开时,通过L1的电流大小不会受到影响,故D选项说法错误。
6.A
7.可以　 各家用电器是并联的,因并联电路中干路电流等于各支路电流之和,所以,各用电器同时工作时,干路电流:I=2×180×10-3 A+1.7 A+450×10-3 A+2.3 A=4.81 A,因家庭电路干路允许的电流I大=5 A>I=4.81 A,所以这些用电器可以同时使用。
8.0.24　0.24　0.56　0　 当开关S1闭合、S2断开时,两灯泡串联,由于串联电路中电流处处相等,因此通过灯L1和灯L2的电流均为0.24 A;当S1和S2都闭合时,灯L2短路,电流表测量通过灯L1的电流,则通过灯L2的电流为0 A,通过灯L1的电流为0.56 A。
9.L2　变小
闭合两个开关,两灯并联,电流表A1测的是干路电流,电流表A2测的是L2所在支路的电流;两只灯泡都发光时,电流表A1测量的是通过两个支路的电流之和;L1发光一段时间后突然熄灭,L2仍然发光,此时电流表A1测量的是通过L2的电流,L1熄灭前后,通过L2的电流不变。因此电流表A1的示数变小。
10.0.82　0.58
分析电路图和电流表的指针偏转情况可知,两灯泡并联,电流表A1测干路电流,所用量程为0~3 A,则电流表A1的示数I=1.4 A;电流表A2测L2支路的电流,所用量程为0~0.6 A,则电流表A2的示数IA2=0.58 A,即通过小灯泡L2的电流I2=IA2=0.58 A;因并联电路中干路电流等于各支路电流之和,所以,通过小灯泡L1的电流:I1=I-I2=1.4 A-0.58 A=0.82 A。
11.(1)L1　0.5　(2)0.4　 (1)由电路图可知,将线头M、N都接到电流表“0.6”接线柱上时,两灯泡并联,电流表测通过灯L1的电流;由图乙可知,电流表的分度值是0.02 A,示数是0.5 A。(2)由电路图可知,将线头M接电流表“3”接线柱、N接电流表“-”接线柱时,两灯泡并联,电流表测干路电流;由图丙可知,电流表的分度值是0.1 A,示数是0.9 A,所以通过灯L2的电流为I2=I-I1=0.9 A-0.5 A=0.4 A。
12.(1)C
(2)如图图图所示　A(或B)
(3)IC=IA+IB　换用不同规格的灯泡进行多次实验
(4)如图图图所示
(1)电流表在干路上测量干路的电流,即C点的电流。(2)让电流表测量另一处的电流,也就是测量支路的电流,电路连接如图图图所示。(3)并联电路中,干路电流等于各支路电流之和,即IC=IA+IB,为得出普遍结论,实验时应采用不同规格的灯泡进行多次实验。(4)在不更换电流表位置的情况下,在支路上各接一个开关即可完成实验要求。
13.(1)只闭合S1时,电路为L1的简单电路,电流表测电路中的电流,则通过L1的电流为0.6 A,通过L2的电流为0 A。
(2)只闭合S2时,两灯泡串联,电流表测电路中的电流,因为串联电路中各处的电流相等,所以通过两灯泡的电流均为0.2 A。
(3)当闭合S1和S3时,两灯泡并联,电流表测干路电流,因为并联电路中干路电流等于各支路电流之和,所以通过L2的电流:
I2=I-I1= 0.9 A- 0.6 A= 0.3 A。
