人教版物理九年级上册课课练：第十五章 电流和电路 章末复习（含答案）

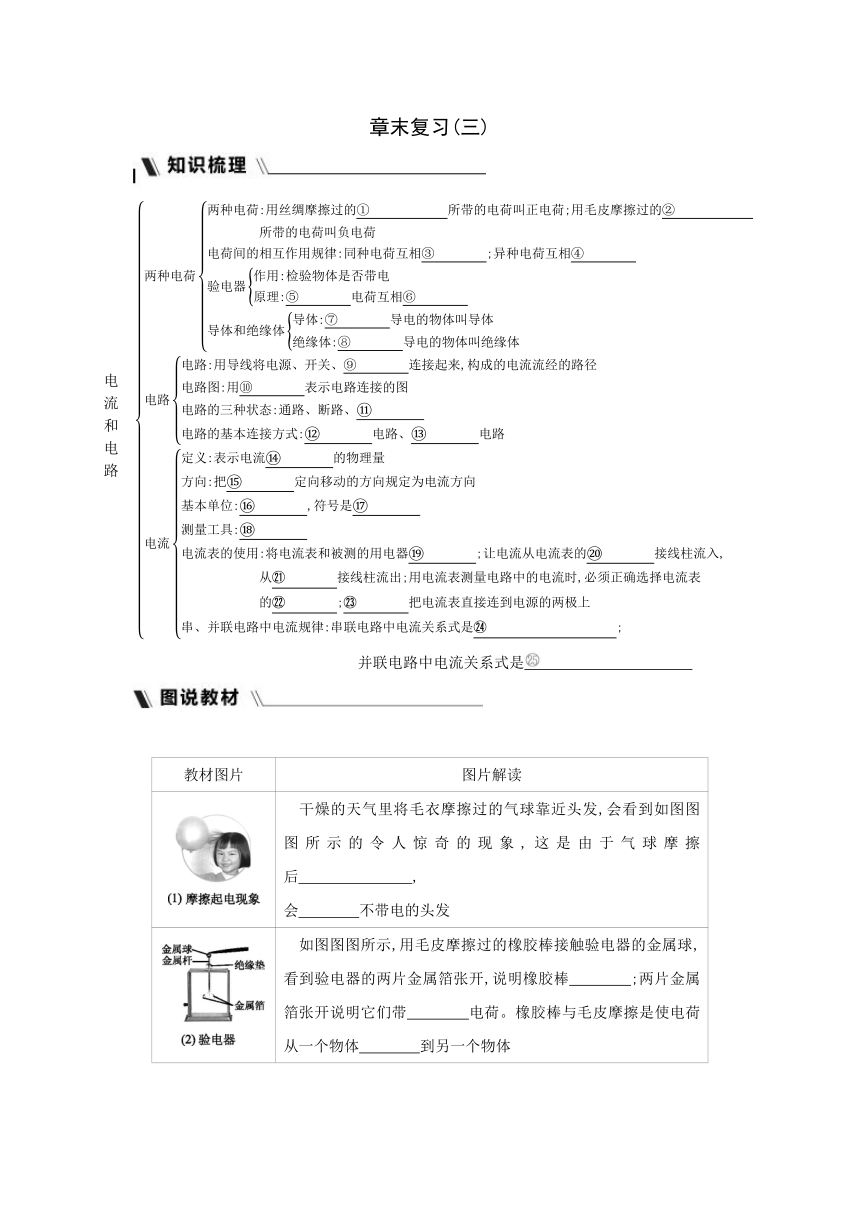

章末复习(三)
(
电流和电
路
)
　　　　　　　　　　　　　　　并联电路中电流关系式是　　　　　　　　　
教材图片 图片解读
　干燥的天气里将毛衣摩擦过的气球靠近头发,会看到如图图图所示的令人惊奇的现象,这是由于气球摩擦后　　 　　, 会　　　　不带电的头发
　如图图图所示,用毛皮摩擦过的橡胶棒接触验电器的金属球,看到验电器的两片金属箔张开,说明橡胶棒　　　　;两片金属箔张开说明它们带　　　　电荷。橡胶棒与毛皮摩擦是使电荷从一个物体　　　　到另一个物体
(续表)　
教材图片 图片解读

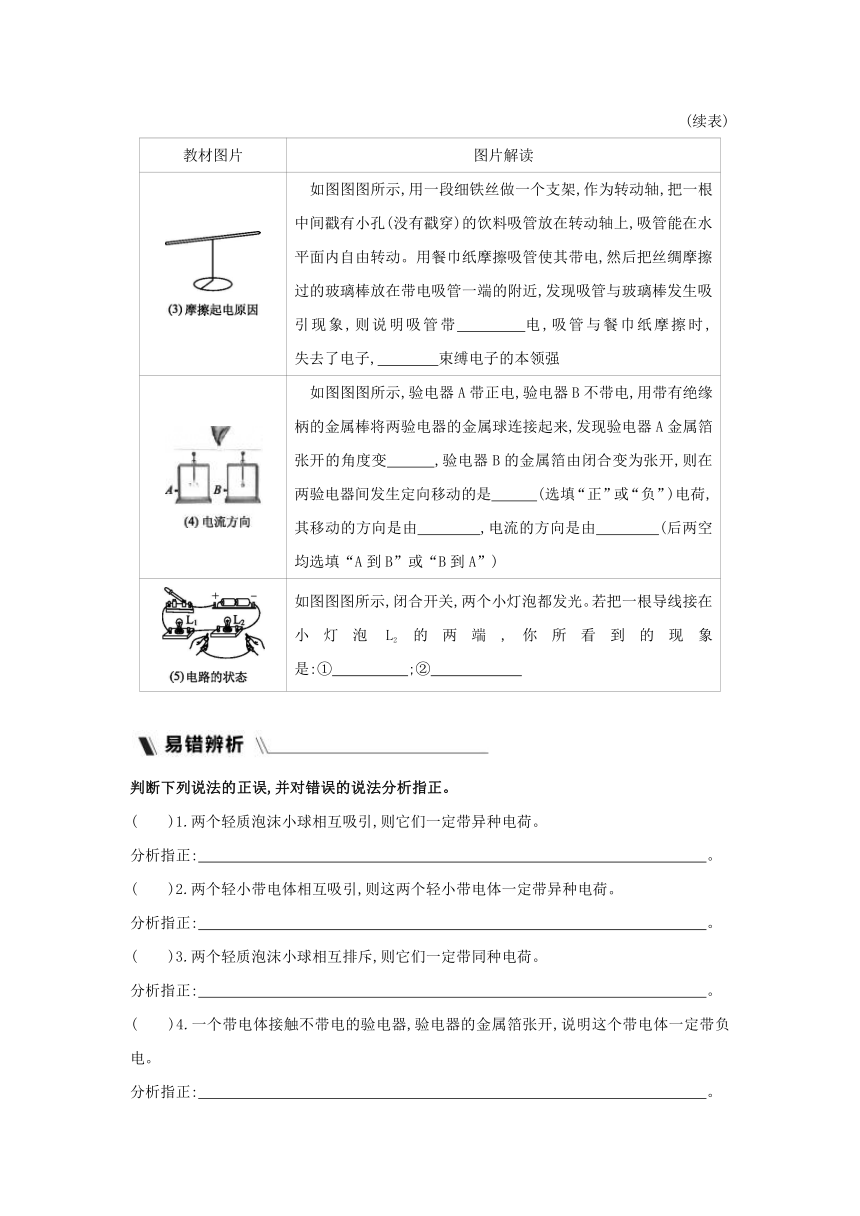

　如图图图所示,用一段细铁丝做一个支架,作为转动轴,把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上,吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电,然后把丝绸摩擦过的玻璃棒放在带电吸管一端的附近,发现吸管与玻璃棒发生吸引现象,则说明吸管带　　　　电,吸管与餐巾纸摩擦时,　　　　失去了电子,　　　　束缚电子的本领强
　如图图图所示,验电器A带正电,验电器B不带电,用带有绝缘柄的金属棒将两验电器的金属球连接起来,发现验电器A金属箔张开的角度变 ,验电器B的金属箔由闭合变为张开,则在两验电器间发生定向移动的是 (选填“正”或“负”)电荷,其移动的方向是由 ,电流的方向是由 (后两空均选填“A到B”或“B到A”)
如图图图所示,闭合开关,两个小灯泡都发光。若把一根导线接在小灯泡L2的两端,你所看到的现象是:①　　　　　;②　　　　　
判断下列说法的正误,并对错误的说法分析指正。
(　　)1.两个轻质泡沫小球相互吸引,则它们一定带异种电荷。
分析指正: 　。
(　　)2.两个轻小带电体相互吸引,则这两个轻小带电体一定带异种电荷。
分析指正:　 。
(　　)3.两个轻质泡沫小球相互排斥,则它们一定带同种电荷。
分析指正:　 。
(　　)4.一个带电体接触不带电的验电器,验电器的金属箔张开,说明这个带电体一定带负电。
分析指正: 　。

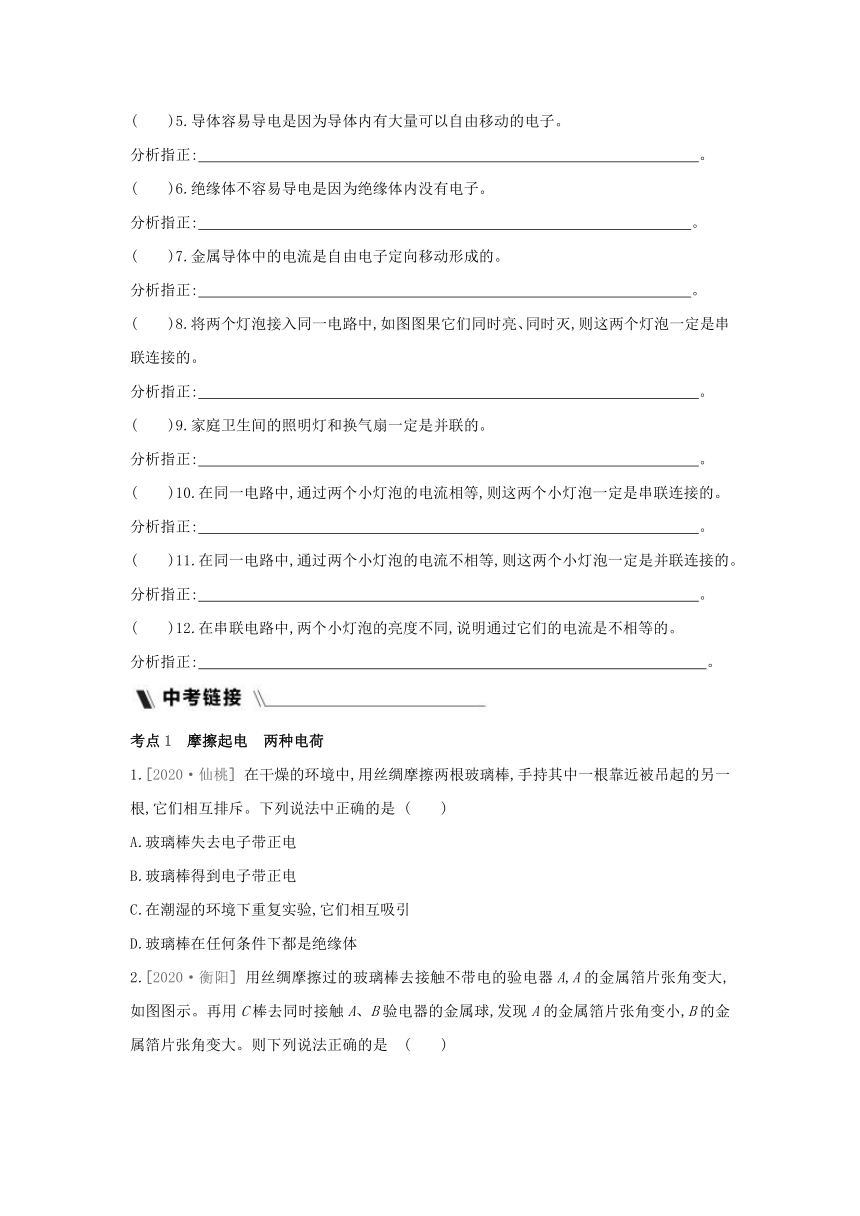

(　　)5.导体容易导电是因为导体内有大量可以自由移动的电子。
分析指正: 　。
(　　)6.绝缘体不容易导电是因为绝缘体内没有电子。
分析指正: 　 。
(　　)7.金属导体中的电流是自由电子定向移动形成的。
分析指正:　 。
(　　)8.将两个灯泡接入同一电路中,如图图果它们同时亮、同时灭,则这两个灯泡一定是串联连接的。
分析指正: 　。
(　　)9.家庭卫生间的照明灯和换气扇一定是并联的。
分析指正:　 。
(　　)10.在同一电路中,通过两个小灯泡的电流相等,则这两个小灯泡一定是串联连接的。
分析指正: 　。
(　　)11.在同一电路中,通过两个小灯泡的电流不相等,则这两个小灯泡一定是并联连接的。
分析指正:　 。
(　　)12.在串联电路中,两个小灯泡的亮度不同,说明通过它们的电流是不相等的。
分析指正: 　 。
考点1　摩擦起电　两种电荷
1.[2020·仙桃] 在干燥的环境中,用丝绸摩擦两根玻璃棒,手持其中一根靠近被吊起的另一根,它们相互排斥。下列说法中正确的是 (　　)
A.玻璃棒失去电子带正电
B.玻璃棒得到电子带正电
C.在潮湿的环境下重复实验,它们相互吸引
D.玻璃棒在任何条件下都是绝缘体

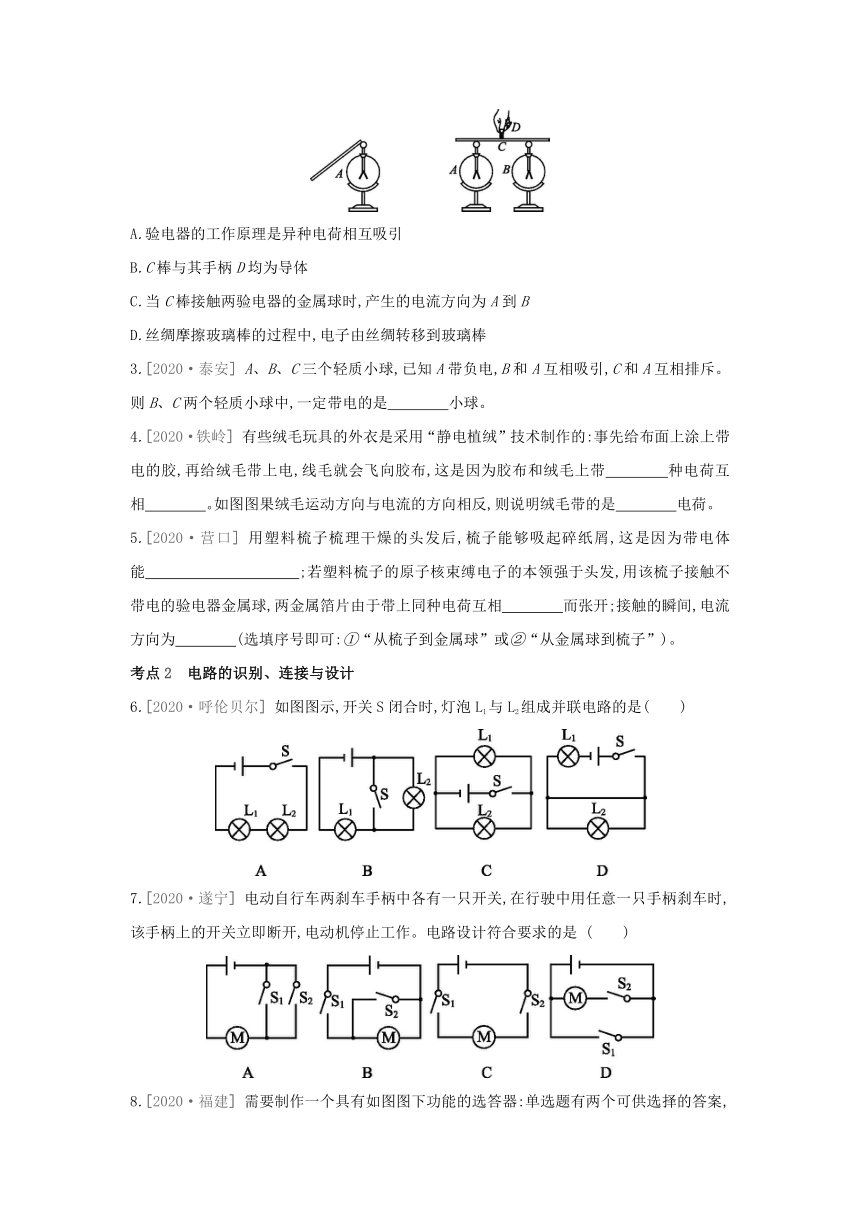

2.[2020·衡阳] 用丝绸摩擦过的玻璃棒去接触不带电的验电器A,A的金属箔片张角变大,如图图示。再用C棒去同时接触A、B验电器的金属球,发现A的金属箔片张角变小,B的金属箔片张角变大。则下列说法正确的是 (　　)
A.验电器的工作原理是异种电荷相互吸引
B.C棒与其手柄D均为导体
C.当C棒接触两验电器的金属球时,产生的电流方向为A到B
D.丝绸摩擦玻璃棒的过程中,电子由丝绸转移到玻璃棒
3.[2020·泰安] A、B、C三个轻质小球,已知A带负电,B和A互相吸引,C和A互相排斥。则B、C两个轻质小球中,一定带电的是　　　　小球。
4.[2020·铁岭] 有些绒毛玩具的外衣是采用“静电植绒”技术制作的:事先给布面上涂上带电的胶,再给绒毛带上电,线毛就会飞向胶布,这是因为胶布和绒毛上带　　　　种电荷互相　　　　。如图图果绒毛运动方向与电流的方向相反,则说明绒毛带的是　　　　电荷。
5.[2020·营口] 用塑料梳子梳理干燥的头发后,梳子能够吸起碎纸屑,这是因为带电体能　　　　　　　　　　;若塑料梳子的原子核束缚电子的本领强于头发,用该梳子接触不带电的验电器金属球,两金属箔片由于带上同种电荷互相　　　　而张开;接触的瞬间,电流方向为　　　　(选填序号即可:①“从梳子到金属球”或②“从金属球到梳子”)。
考点2　电路的识别、连接与设计
6.[2020·呼伦贝尔] 如图图示,开关S闭合时,灯泡L1与L2组成并联电路的是(　　)
7.[2020·遂宁] 电动自行车两刹车手柄中各有一只开关,在行驶中用任意一只手柄刹车时,该手柄上的开关立即断开,电动机停止工作。电路设计符合要求的是 (　　)

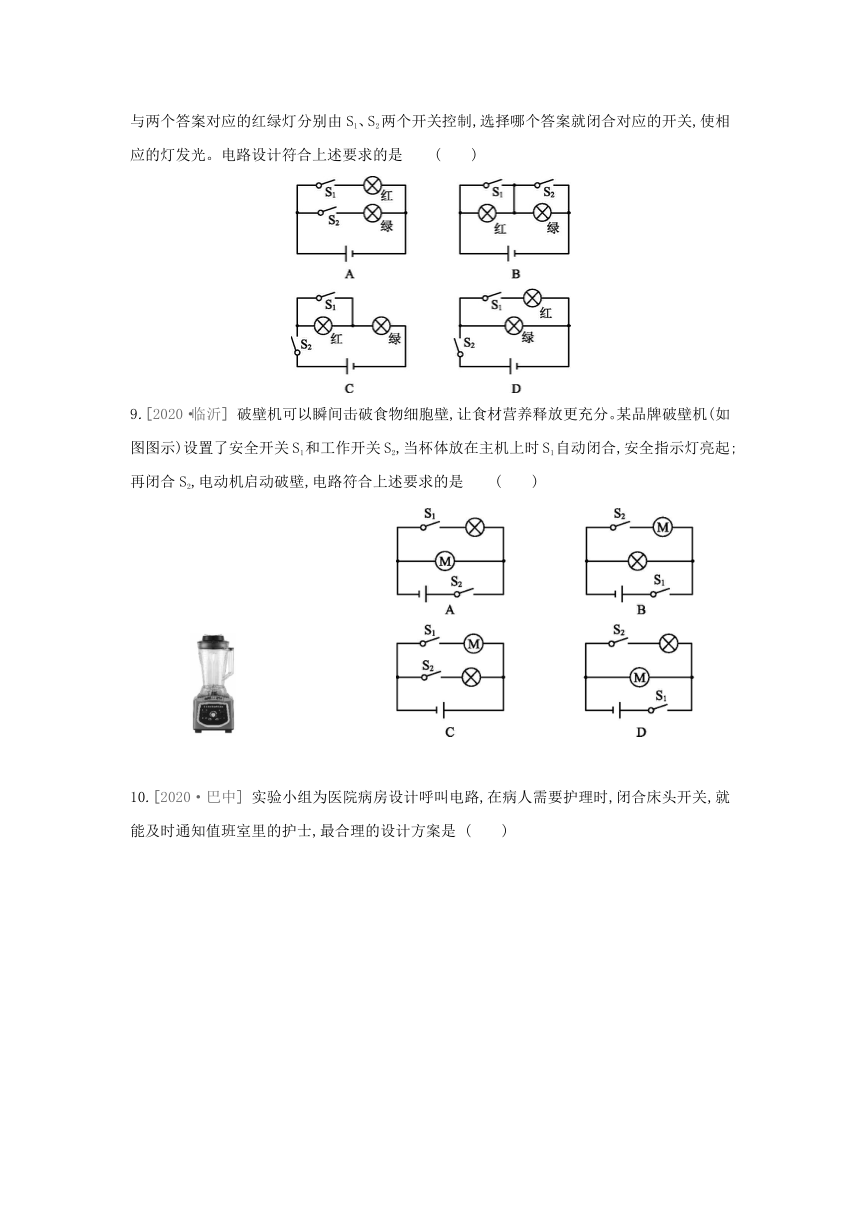

8.[2020·福建] 需要制作一个具有如图图下功能的选答器:单选题有两个可供选择的答案,与两个答案对应的红绿灯分别由S1、S2两个开关控制,选择哪个答案就闭合对应的开关,使相应的灯发光。电路设计符合上述要求的是 (　　)
9.[2020·临沂] 破壁机可以瞬间击破食物细胞壁,让食材营养释放更充分。某品牌破壁机(如图图示)设置了安全开关S1和工作开关S2,当杯体放在主机上时S1自动闭合,安全指示灯亮起;再闭合S2,电动机启动破壁,电路符合上述要求的是 (　　)
10.[2020·巴中] 实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关,就能及时通知值班室里的护士,最合理的设计方案是 (　　)
11.[2020·温州] 小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合,发声器S发出声音,但不开锁;第二次识别成功时S2闭合,有电流通过电动机M,开锁成功。电路设计符合要求的是 (　　)
考点3　电流表及串、并联电路中电流的规律
12.[2020·株洲] (多选)如图图示电路中,可以正确测出灯L1中电流大小的电路是 (　　)
13.[2020·临沂] 两只规格相同的灯泡按如图图所示方式连接,将开关S1和S2闭合,下列说法中正确的是 (　　)
A.两灯泡是串联的 B.电流表A2测通过灯泡L2的电流
C.电流表A1的示数是A2示数的两倍 D.断开S2后,灯泡L1的亮度变大
考点4　重点实验
14.[2020·江宁] 为了探究并联电路的电流规律,小薇设计了如图图所示的电路进行实验。
(1)在连接电路时,开关应处于　　　　状态。
(2)小薇先将电流表接在L1支路上,闭合开关后,看到灯L2发光,但灯L1不发光,电流表的示数为零,电路可能存在的故障是　　　　　 　　　。
(3)排除故障后,她测出了L1、L2支路和干路上的电流分别为I1、I2和I,电流表示数分別如图图甲、乙、丙所示,可读出:I1=0.5 A,I2=　　　　A,I=　　　　A。根据测量结果,在误差允许范围内,你认为并联电路中干路电流和各支路电流的关系是:　　　　　　　(写出关系式即可)。
(4)为了验证结论的普遍性,小薇可以采用的方法是:　 。
(5)小敏连接了如图图所示的实物连接图,此时,电流表测的是通过　　　　(选填“L1”“L2”或“干路”)的电流。若要测通过灯L2的电流,请你在图中只改动一根导线,完成电路的连接。(在需改动的导线上打“×”,再画出重新连接后的导线)
答案
[知识梳理]
①玻璃棒　②橡胶棒　③排斥　④吸引　⑤同种
⑥排斥　⑦容易　⑧不容易　⑨用电器　⑩符号
短路　串联　并联　强弱　正电荷　安培　A　电流表　串联　正　负　量程　不允许　I=I1=I2=……=In
I=I1+I2+……+In
[图说教材]
(1)带了电　吸引　(2)带电　同种　转移
(3)负　餐巾纸　吸管
(4)小　负　B到A　A到B
(5)L1变亮　L2熄灭
[易错辨析]
1.×,两个轻质泡沫小球相互吸引,有两种情况:一种情况是两个小球都带电,且带的是异种电荷;另一种情况是一个小球带电,一个小球不带电
2.√　3.√
4.×,验电器可以用来检验物体是否带电,但不能够验证出带电体带什么电,此时的带电体也可能带正电
5.×,导体容易导电是因为导体内有大量可以自由移动的电荷
6.×,绝缘体内部有大量的电荷,但大多数不能自由移动,所以绝缘体不容易导电
7.√
8.×,将两个灯泡接入同一电路中,如图图果它们同时亮、同时灭,则这两个灯泡有可能是串联的,也有可能是并联的,并联时开关在干路上
9.√
10.×,在同一电路中,通过两个小灯泡的电流相等,则这两个小灯泡有可能是串联连接的,也有可能是并联连接的,并联时它们的规格是相同的
11.√
12.×,在串联电路中,两个小灯泡的亮度不同,说明这两个小灯泡的规格不同,但通过它们的电流是相等的
[中考链接]
1.A　 用丝绸摩擦玻璃棒,玻璃棒失去电子带正电荷,故A正确、B错误;
在潮湿的环境中,玻璃棒上的电荷可以通过潮湿的空气导走,不再带有电荷,所以在潮湿的环境中重复实验,玻璃棒不能带电,不会相互吸引,故C错误;
导体和绝缘体没有绝对的界限,玻璃在高温下可以导电,故D错误。
2.C　 验电器是利用同种电荷相互排斥的原理工作的,故A错误;
C棒是导体,手柄D应为绝缘体,否则电荷会通过人体导向大地,故B错误;
用丝绸摩擦过的玻璃棒带正电,该玻璃棒去接触验电器A时,验电器A也会带正电,用带绝缘柄的金属棒将两个验电器的金属球接触时,B上的自由电子向A转移,负电荷定向移动的方向与电流方向相反,故产生的电流方向为A到B,故C正确;
丝绸摩擦过的玻璃棒带正电,故丝绸摩擦玻璃棒的过程中,电子由玻璃棒转移到丝绸。
3.C　 A带负电,B和A互相吸引,根据异种电荷互相吸引可知,B可能带正电,根据带电体吸引轻小物体的性质,B也可能不带电;C和A互相排斥,根据同种电荷互相排斥可知,C带负电,则一定带电的是C小球。
4.异　吸引　负
给绒毛带上电,线毛就会飞向带电的胶布,说明绒毛和胶布带异种电荷,异种电荷相互吸引。绒毛运动方向与电流的方向相反,由于负电荷定向移动的方向与电流的方向相反,所以绒毛带的是负电荷。
5.吸引轻小物体　排斥　②
6.C　 图A中开关闭合时,电流只有一条路径,依次经过这两个灯,因此是串联电路。
图B中开关断开时,两灯组成串联电路;开关闭合时,灯L2短路。
图C中开关闭合时,电流有两条路径,分别经过这两个灯,是并联电路。
图D中开关闭合时,灯泡L2短路,电路中只有L1。
7.C　 任意一只手柄刹车时,该手柄上的开关立即断开,电动机停止工作,说明两开关相互影响、不能独立工作,所以两开关应串联接在电路中,比较可知C符合题意。
8.A　 单选题有两个可供选择的答案,与两个答案对应的红绿灯分别由S1、S2两个开关控制,红灯和绿灯都能各自独立工作,所以这两个灯泡是并联的,控制灯泡的开关都接在各自的支路中,故A正确。
9.B　 当杯体放在主机上时S1自动闭合,安全指示灯亮起,说明该电路是接通的,即S1能控制灯泡;此时电动机不工作,说明电动机和灯泡是并联的;再闭合S2,电动机工作,说明S2和电动机串联在一个支路中,所以开关S1在干路中,故B正确。
10.B　 图A中各病床的开关并联,灯和电铃在干路上,无法得知是哪间病房按了开关,故A错误;
图B中各病床的灯并联,电铃在干路上,无论哪个房间闭合床头开关,所控制的灯与电铃连通,电铃响,灯发光,就能及时通知值班室里的护士,B正确;
图C中三个开关串联,需要三个开关同时闭合,电铃和灯才能工作,不合理,C错误;
图D虽然也能满足要求,但用了三个电铃,不够合理,D错误。
11.A　 由图A可知,闭合开关S1,只有发声器接入电路,发声器工作;再闭合S2,电动机和发声器并联接入电路中,有电流通过电动机,故A正确。
由图B可知,闭合开关S1,发声器没有接入电路,发声器不工作,两个开关都闭合,发声器和电动机都工作,故B错误。
由图C可知,发声器和电动机并联接入电路中,两个开关并联,只要闭合任意一个开关,发声器和电动机都工作,故C错误。
由图D可知,闭合开关S1,只有电动机接入电路,电动机工作;再闭合S2,电动机和发声器并联接入电路中,有电流通过发声器,故D错误。
12.CD　 图A中两只灯泡并联,电流表在干路上,测量的是干路电流,故A不符合题意。
图B中两只灯泡并联,电流表与L1串联,测量通过L1的电流,但是电流表的正、负接线柱接反了,故B不符合题意。
图C中两只灯泡并联,一只电流表在干路中,另一只电流表与L2串联,测量通过L2的电流,两电流表示数之差等于通过灯泡L1的电流,故C符合题意。
图D中两只灯泡并联,电流表与L1串联,测量通过L1的电流,故D符合题意。
13.C　 将开关S1和S2闭合,电流有两条路径,分别流过两只灯泡,所以两灯泡是并联的,故A错误;
由图可知,电流表A1测干路电流,电流表A2测通过灯泡L1的电流,故B错误;
因为并联电路中干路电流等于各支路电流之和,又知道两灯泡规格相同,所以电流表A1的示数是A2示数的两倍,故C正确;
并联电路中各支路互不影响,所以断开S2后,灯泡L1的亮度不变,故D错误。
14.(1)断开　(2)灯L1或电流表断路
(3)0.52　1　I=I1+I2
(4)换用不同规格的灯泡多次实验(或改变电源电压多次实验)
(5)干路　如图图图所示
