15章电能与电功率

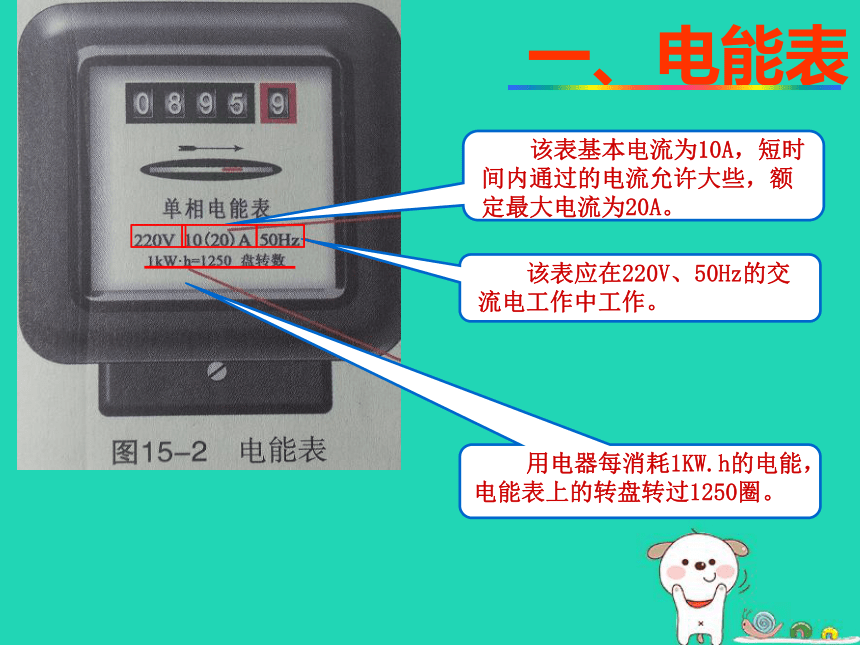

一、电能表
该表基本电流为10A，短时间内通过的电流允许大些，额定最大电流为20A。
该表应在220V、50Hz的交流电工作中工作。
用电器每消耗1KW.h的电能，电能表上的转盘转过1250圈。

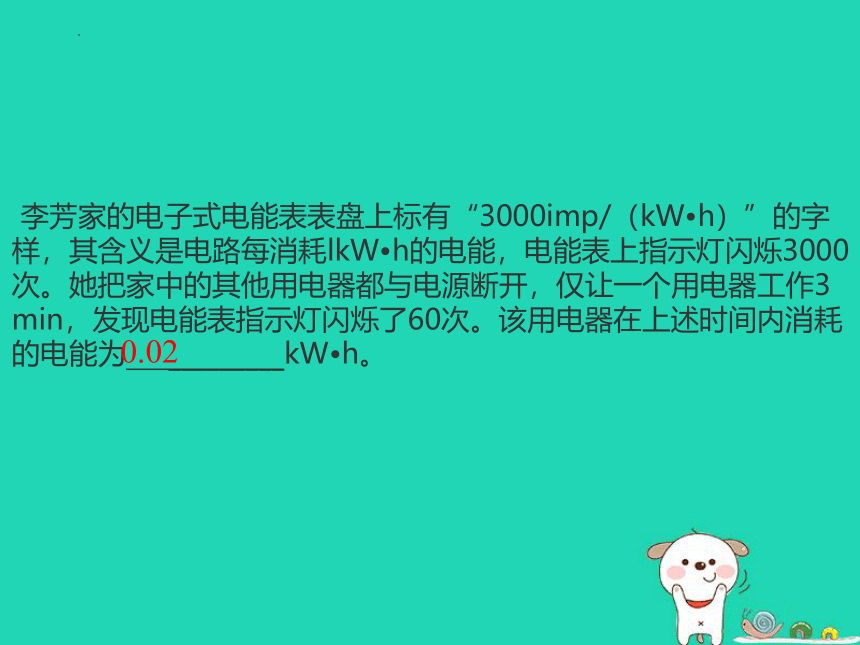

李芳家的电子式电能表表盘上标有“3000imp/（kW h）”的字样，其含义是电路每消耗lkW h的电能，电能表上指示灯闪烁3000次。她把家中的其他用电器都与电源断开，仅让一个用电器工作3min，发现电能表指示灯闪烁了60次。该用电器在上述时间内消耗的电能为 _________kW h。
0.02

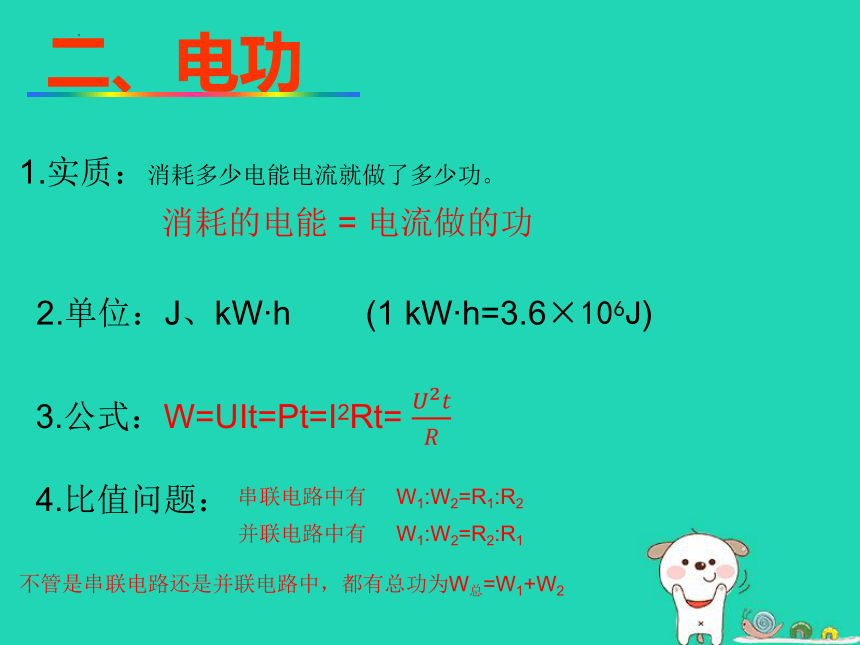

二、电功
1.实质：消耗多少电能电流就做了多少功。
消耗的电能 = 电流做的功
2.单位：J、kW h (1 kW h=3.6×106J)
3.公式：W=UIt=Pt=I2Rt=
4.比值问题：
串联电路中有 W1:W2=R1:R2
并联电路中有 W1:W2=R2:R1
不管是串联电路还是并联电路中，都有总功为W总=W1+W2

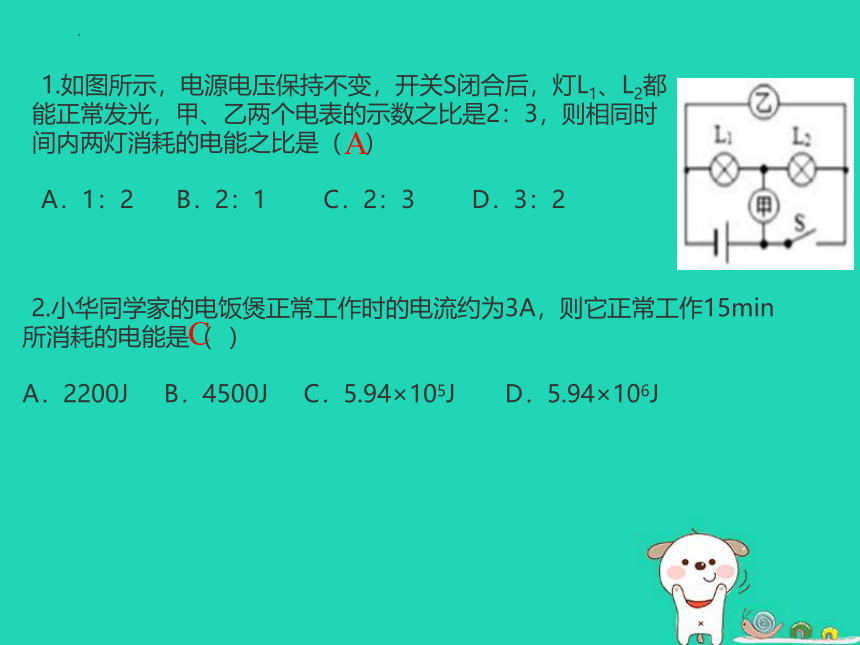

1.如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常发光，甲、乙两个电表的示数之比是2：3，则相同时间内两灯消耗的电能之比是（ ）

A．1：2 B．2：1 C．2：3 D．3：2
2.小华同学家的电饭煲正常工作时的电流约为3A，则它正常工作15min所消耗的电能是（ ）
A．2200J B．4500J C．5.94×105J D．5.94×106J
A
C

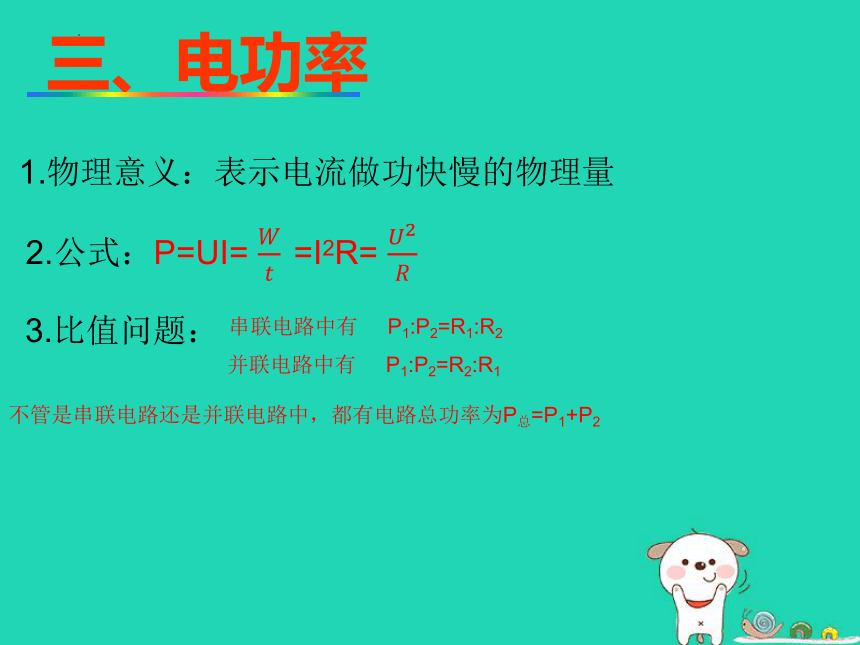

三、电功率
1.物理意义：表示电流做功快慢的物理量
2.公式：P=UI= =I2R=
3.比值问题：
串联电路中有 P1:P2=R1:R2
并联电路中有 P1:P2=R2:R1
不管是串联电路还是并联电路中，都有电路总功率为P总=P1+P2

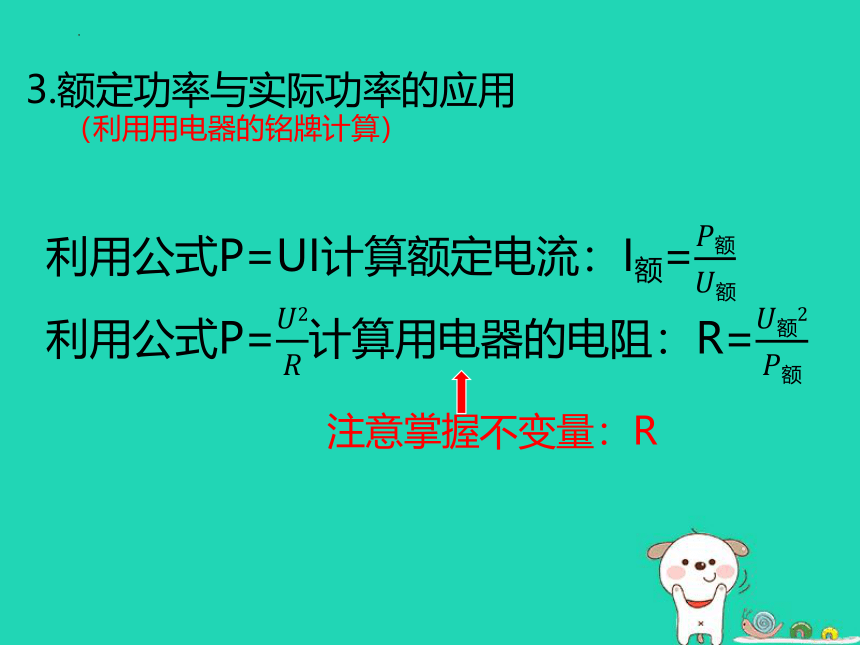

3.额定功率与实际功率的应用
（利用用电器的铭牌计算）
利用公式P=UI计算额定电流：I额=
利用公式P=计算用电器的电阻：R=
注意掌握不变量：R
4.灯泡的亮暗是由它消耗的实际功率来决定的，消耗的实际功率越大，灯泡越亮。
1
灯泡正常发光：实际电压等于额定电压，额定功率大的灯泡亮
2
灯泡不正常发光：
串联电路：
I1=I2
P实=I实2R
R越大，P实越大
R越大的灯泡越亮，即P额越小灯泡越亮
并联电路：
U1=U2
P实=
R越大，P实越小
R越小的灯泡越亮，即P额越大灯泡越亮
1.甲、乙、丙三个灯泡上分别标有“220 V　60 W”　“110 V　60 W”　“36 V　60 W”字样，三个灯泡都正常发光时(　　)
A．甲灯最亮 B．乙灯最亮
C．丙灯最亮 D．三个灯一样亮
2.如图所示，将标有“8 V　8 Ω”的灯泡L1和“8 V 16 Ω”的灯泡L2接在12 V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是(　　)
A．灯泡L1更亮
B．灯泡L2更亮
C．两灯一样亮
D．无法判断两灯的亮度
3.将分别标有“6 V　6 W”和“3 V　3 W”的甲、乙两灯泡串联接在电压为3 V的电源两端，________灯更亮；若并联接在该电源两端，两灯消耗的功率之比P甲：P乙＝________。(忽略温度对灯丝电阻的影响)
D
B
甲
1:2
5.与电功率有关的U-I图像问题
研究分析方法：
串联电路中有 I=I1=I2 U=U1+U2
并联电路中有 I=I1+I2 U=U1=U2
1.有两个电路元件A和B，流过元件的电流与其两端电压的关系如右图1所示．把它们串联在电路中，如下图2所示．闭合开关S，这时电流表的示数为0.2A，则电源电压和元件B的电功率分别是（　　）
A．2.0V　0.8W
B．4.5V　0.5W
C．2.5V　1.0W
D．4.5V　1.0W
B
2．定值电阻R1和可变电阻元件R2各自的电压与电流的关系如上左图所示．
108
（2）如果把R1和R2两个电阻并联成上右图所示电路时，电压表读数3V．电阻R1、R2在1min内消耗的电能之和是_______J.
（1）电阻R1的阻值为______Ω.
（3）如果将电阻R1和R2串联，接在4V的电源两端时，电阻R2的电功率是______W.
15
0.2
四、焦耳定律
1.电流热效应：电流通过导体时电能转化为内能的现象
（常考题型：生活中利用电流热效应工作的用电器判别）
2.焦耳定律：
Q=I2Rt（适用于所有电路电热计算）
纯电阻电路： Q=W=UIt=Pt=I2Rt=
非纯电阻电路：W=Q+W其他
3.比值问题：
串联电路中有 Q1:Q2=R1:R2
并联电路中有 Q1:Q2=R2:R1
不管是串联电路还是并联电路中，都有总电热为Q总=Q1+Q2
分析电灯、电炉等电热器问题时往往使用： Q=Pt=
4.档位问题
原理公式：P=
R大
P小
R中
P中
R小
P大
Q小
Q中
Q大
低温档
中温档
高温档
R1
R2
S1
S
220V
R1
R2
S1
S
220V
R1
R2
S1
220V
S2
a
b
（1）短路式
（2）并联式
（3）单刀双掷
串联电路中只有一个电阻时是高温档
并联电路中电阻都接入电路时是高温档
低温
中温
高温
两电阻串联
两电阻并联
一个电阻
五、实验探究
1.“测量小灯泡电功率”
实验原理：P=UI（伏安法测电功率）
思考1：实验中为什么加入滑动变阻器？
为了能连续改变小灯泡两端的电压使其达到一定值。
思考2：电流表、电压表应分别连在什么位置上？
电压表应与小灯泡并联，电流表应与小灯泡串联。
2.“探究通电导体产生的热量与哪些因素有关”
R1 = 5 Ω
R2 = 10 Ω
A
I = 2I1
I
A
R = 5 Ω
R = 5 Ω
R = 5 Ω
I1
实验1：研究电热与电阻关系
（控制电流和通电时间相同）
实验2：研究电热与电流关系
（控制电阻和通电时间相同）
转换法：
两侧U型管内液面高度差来反映放出热量的多少
