人教版物理九年级下册课课练：第十九章　生活用电 章末复习（含答案）

章末复习(二)　

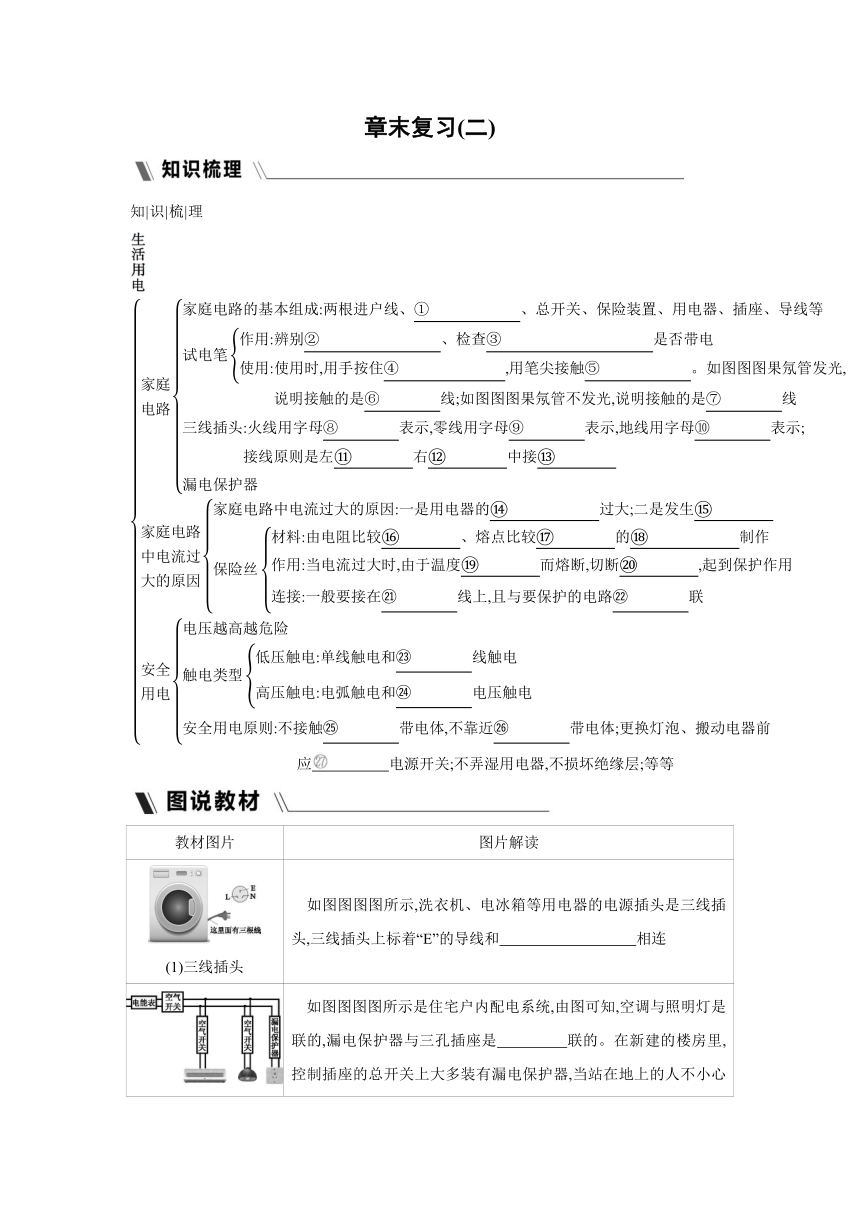

知|识|梳|理
　　　　 　　　　　　 应　　　　电源开关;不弄湿用电器,不损坏绝缘层;等等
教材图片 图片解读
(1)三线插头 　如图图图图所示,洗衣机、电冰箱等用电器的电源插头是三线插头,三线插头上标着“E”的导线和　　　　　　　　　相连

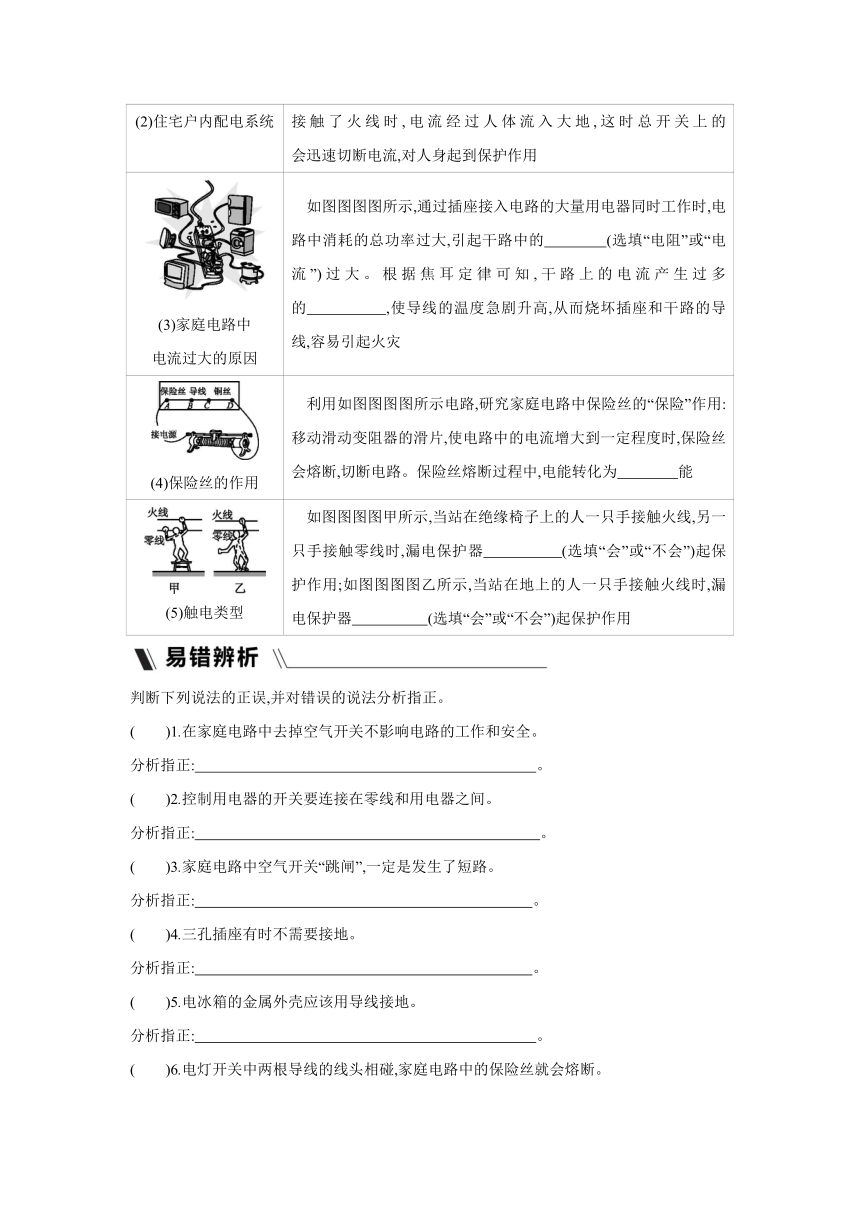

(2)住宅户内配电系统 　如图图图图所示是住宅户内配电系统,由图可知,空调与照明灯是　　　　　联的,漏电保护器与三孔插座是　　 　　联的。在新建的楼房里,控制插座的总开关上大多装有漏电保护器,当站在地上的人不小心接触了火线时,电流经过人体流入大地,这时总开关上的　　　　　　　会迅速切断电流,对人身起到保护作用
(3)家庭电路中 电流过大的原因 　如图图图图所示,通过插座接入电路的大量用电器同时工作时,电路中消耗的总功率过大,引起干路中的　　　　(选填“电阻”或“电流”)过大。根据焦耳定律可知,干路上的电流产生过多的　　　　　,使导线的温度急剧升高,从而烧坏插座和干路的导线,容易引起火灾
(4)保险丝的作用 　利用如图图图图所示电路,研究家庭电路中保险丝的“保险”作用:移动滑动变阻器的滑片,使电路中的电流增大到一定程度时,保险丝会熔断,切断电路。保险丝熔断过程中,电能转化为　　　　能
(5)触电类型 　如图图图图甲所示,当站在绝缘椅子上的人一只手接触火线,另一只手接触零线时,漏电保护器　　　　　(选填“会”或“不会”)起保护作用;如图图图图乙所示,当站在地上的人一只手接触火线时,漏电保护器　　　　　(选填“会”或“不会”)起保护作用
判断下列说法的正误,并对错误的说法分析指正。
(　　)1.在家庭电路中去掉空气开关不影响电路的工作和安全。
分析指正: 　 　。
(　　)2.控制用电器的开关要连接在零线和用电器之间。
分析指正: 　 。
(　　)3.家庭电路中空气开关“跳闸”,一定是发生了短路。
分析指正: 　 　。
(　　)4.三孔插座有时不需要接地。
分析指正: 　 　。
(　　)5.电冰箱的金属外壳应该用导线接地。
分析指正:　 　 。
(　　)6.电灯开关中两根导线的线头相碰,家庭电路中的保险丝就会熔断。
分析指正: 　 　。
(　　)7.当老化的电线着火时,要立即用水扑灭。
分析指正: 　 　。
考点 ●1　家庭电路的组成和安装
1.[2021·通辽] 如图图图示是某家庭电路的一部分,下列说法正确的是 (　　)
A.电冰箱接入三孔插座后,其外壳与零线相连
B.断开开关S时,用试电笔接触A点氖管发光,接触B点氖管不会发光
C.闭合开关S时,电灯不亮,保险丝未烧断,可能是电灯短路
D.保险丝烧断后可用铜丝代替
2.[2021·潍坊] 一款塔式多孔插座如图图图示,其技术参数为:最大电压为250 V,最大电流为10 A。关于该插座的接线和使用方法正确的是 (　　)
A.插座通电后可用湿布擦去表面灰尘
B.插座内可以只接火线和零线
C.手机充电器使用后应与插座断开
D.标有“220 V　3000 W”的电热水器可使用该插座
3.[2021·朝阳] 家庭电路的一部分如图图图所示。下列说法正确的是 (　　)
A.图甲中开关和电灯的安装正确
B.图甲中三孔插座的安装合理
C.图甲中电灯和插座是并联的
D.用图乙的方法使用试电笔测试图甲中A点,氖管会发光

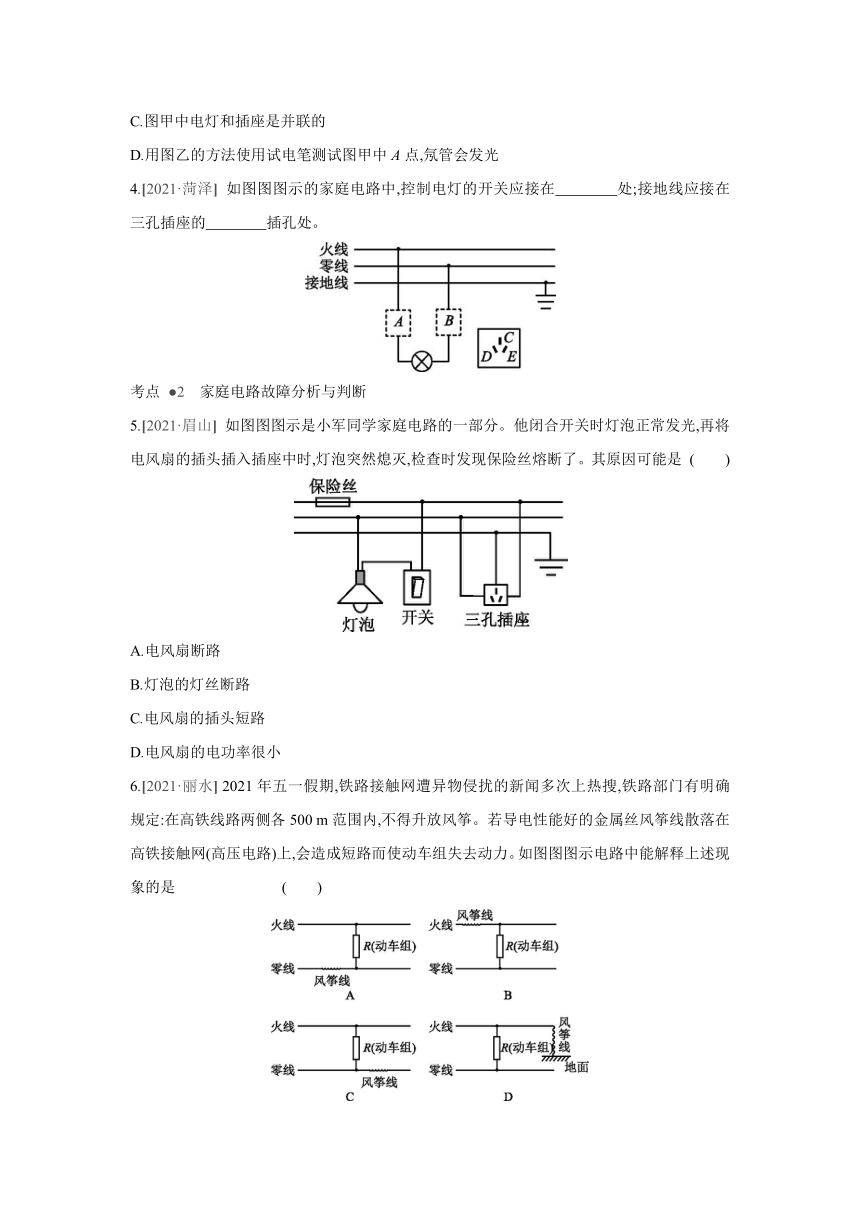

4.[2021·菏泽] 如图图图示的家庭电路中,控制电灯的开关应接在　　　　处;接地线应接在三孔插座的　　　　插孔处。
考点 ●2　家庭电路故障分析与判断
5.[2021·眉山] 如图图图示是小军同学家庭电路的一部分。他闭合开关时灯泡正常发光,再将电风扇的插头插入插座中时,灯泡突然熄灭,检查时发现保险丝熔断了。其原因可能是 (　　)
A.电风扇断路
B.灯泡的灯丝断路
C.电风扇的插头短路
D.电风扇的电功率很小
6.[2021·丽水] 2021年五一假期,铁路接触网遭异物侵扰的新闻多次上热搜,铁路部门有明确规定:在高铁线路两侧各500 m范围内,不得升放风筝。若导电性能好的金属丝风筝线散落在高铁接触网(高压电路)上,会造成短路而使动车组失去动力。如图图图示电路中能解释上述现象的是 (　　)
7.[2021·北部湾] 家庭装修中遇到导线不够长时,有的装修师傅把两根导线连接起来使用,但连接处往往比别处更容易发热,加速老化,甚至引起火灾。这是因为与别处相比,连接处接触电阻较　　　　,电能转化为热的功率较　　　　。
8.[2021·东营] 在家庭电路中,各用电器之间是　　　　(选填“串联”或“并联”)连接的。炎热的夏天,小明家里开着空调,当小明妈妈把烤箱插头插进插座时,空气开关立刻“跳闸”,其原因可能是　　　　　　　　　　。
考点 ●3　安全用电
9.[2021·河南] “安全用电,警钟长鸣”,下列做法符合安全用电要求的是 (　　)
A.手机充电器长期插在插座上
B.用湿布擦拭工作的台灯
C.用电器着火时立即用水浇灭
D.人触电时立即切断电源
10.[2021·山西] “珍爱生命,安全用电”是公民应有的安全意识。关于安全用电,如图图图示做法正确的是 (　　)
11.[2021·杭州] 电给人类的生活带来了极大的方便,了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是　　　　V;对于人体,一般情况下　　　　V以下的电压才是安全的。安全用电原则是不接触　　　　　　　　,不靠近　　　　　　　　。
12.[2021·绍兴] 材料:爷爷家的电饭锅不能做饭了,小敏检查发现:电源插头处有烧焦的痕迹。
奶奶埋怨爷爷:“每次做完饭都让你把插头从插座上拔下来,而你从电饭锅连接口拔出就算完事,插头总在插座上插着,看,烧坏了吧!”
爷爷辩解道:“插头不是在做完饭后烧坏的,从锅上拔出后就没电了!”
奶奶:“没电 没电你摸摸,不电死你才怪!”
……
思考:爷爷说的“没电” 奶奶认为的“有电” 插头烧焦的原因可能是……
结合你所掌握的科学知识,请给爷爷和奶奶一个合理的解释以及安全用电的建议。
答案
【知识梳理】
①电能表　②火线和零线　③电气设备的外壳
④金属笔卡(或金属体笔尾)　⑤被测导线　
⑥火　⑦零　⑧L　⑨N　⑩E　零　火　
地　总功率　短路　大　低
铅锑合金　升高　电路　火　串
双　跨步　低压　高压　断开
【图说教材】
(1)用电器的金属外壳　(2)并　串　漏电保护器
(3)电流　热量　(4)内　(5)不会　会
【易错辨析】
1.×,空气开关对电路起到保护作用,去掉空气开关一般不影响电路的正常工作,但一旦出现干路电流过大的情况,会严重影响电路的安全
2.×,控制用电器的开关应该接在火线和用电器之间,防止开关断开时,用电器仍然和火线连接而造成触电事故
3.×,家庭电路中空气开关“跳闸”,是由于电流过大,其原因除了短路外,还可能是用电器的总功率过大
4.×,三孔插座的接地线要保证接地良好,防止用电器外壳带电,危及人身安全
5.√
6.×,电灯开关中两根导线的线头相碰,使电路闭合,电灯工作,不会使保险丝熔断
7.×,老化的电线着火时,为防止触电,不能立即用水扑灭,而应首先切断电源
【中考链接】
1.B　 电冰箱接入三孔插座后,其外壳应与地线相连,A错误。断开开关S时,A点与火线相连,用试电笔接触A点氖管发光;B点通过灯泡与零线相连,接触B点氖管不会发光,B正确。闭合开关S时,电灯不亮,保险丝未烧断,可能是电灯断路;如图图图果电灯短路,则电路中的电流很大,保险丝会被烧断,C错误。铜丝熔点过高,不能起到保险作用,保险丝烧断后,不能用铜丝代替,D错误。
2.C　 插座通电后,如图图图果用湿布擦表面灰尘,容易发生触电事故,故A错误;该款塔式多孔插座中有三孔插座,因此插座内有接地线,故B错误;为了安全,手机充电器使用后应与插座断开,故C正确;该款塔式多孔插座使用时的最大功率是P=UI=250 V×10 A=2500 W<3000 W,因此标有“220 V　3000 W”的电热水器不能使用该插座,故D错误。
3.C　 在家庭电路中,为了安全,一般把开关接在火线和用电器之间,而图中开关接在了灯泡与零线之间,故A错误;三孔插座的左孔要接零线,右孔要接火线,故B错误;由于并联电路中的各个用电器是互不影响的,所以灯泡与三孔插座是并联的,故C正确;在使用试电笔时,笔尖接触要检测的导线,手接触笔尾金属体,图中没有接触笔尾的金属体,故D错误。
4.A　C　 控制电灯的开关应接在火线与电灯之间,以保证用电安全,故接在A处;接地线应接在三孔插座的C插孔处。
5.C　 家庭电路中的保险丝熔断的原因有两个:一是用电器总功率过大,二是发生短路。由生活常识可知,电风扇的功率并不大,因此造成保险丝熔断的原因是发生短路,故C符合题意,ABD不符合题意。
6.D　 图A和图C中,风筝线只接触零线,不会造成短路,A和C均不符合题意;图B中,风筝线只接触火线,无法形成回路,不会造成短路,B不符合题意;图D中,风筝线同时接触火线和地面,形成闭合回路,会造成动车组短路,D符合题意。
7.大　大　 在家庭电路中,导线相互连接处因接触不良,该处的电阻较大,串联在电路中,通过导体的电流相等、通电时间相等,根据Q=I2Rt,连接处产生的热量较多,电能转化为热的功率较大。
8.并联　烤箱短路(或烤箱功率过大)
家用电器之间是并联的,各家用电器都正常工作,并且互不影响;当小明妈妈把烤箱插头插进插座时,空气开关立刻“跳闸”,这说明干路电流过大,其原因可能是烤箱的功率过大,造成总功率过大,也有可能是烤箱短路。
9.D　 手机充电器长期插在插座上,长时间会引起发热,容易造成元器件老化,有的还会发生短路,引起火灾,故A错误;用湿布擦拭工作的台灯,容易发生触电事故,故B错误;用电器着火时不能用水灭火,易发生触电事故,故C错误;人触电时应立即切断电源,故D正确。
10.D　 湿衣服中的水是导体,不能把湿衣服晾在电线上,A错误;使用试电笔时手应该接触笔尾金属体而不是笔尖金属体,B错误;不能用湿手触摸开关,C错误;有金属外壳的用电器需要接地,这样可以保证安全,D正确。
11.220　36　低压带电体　高压带电体
