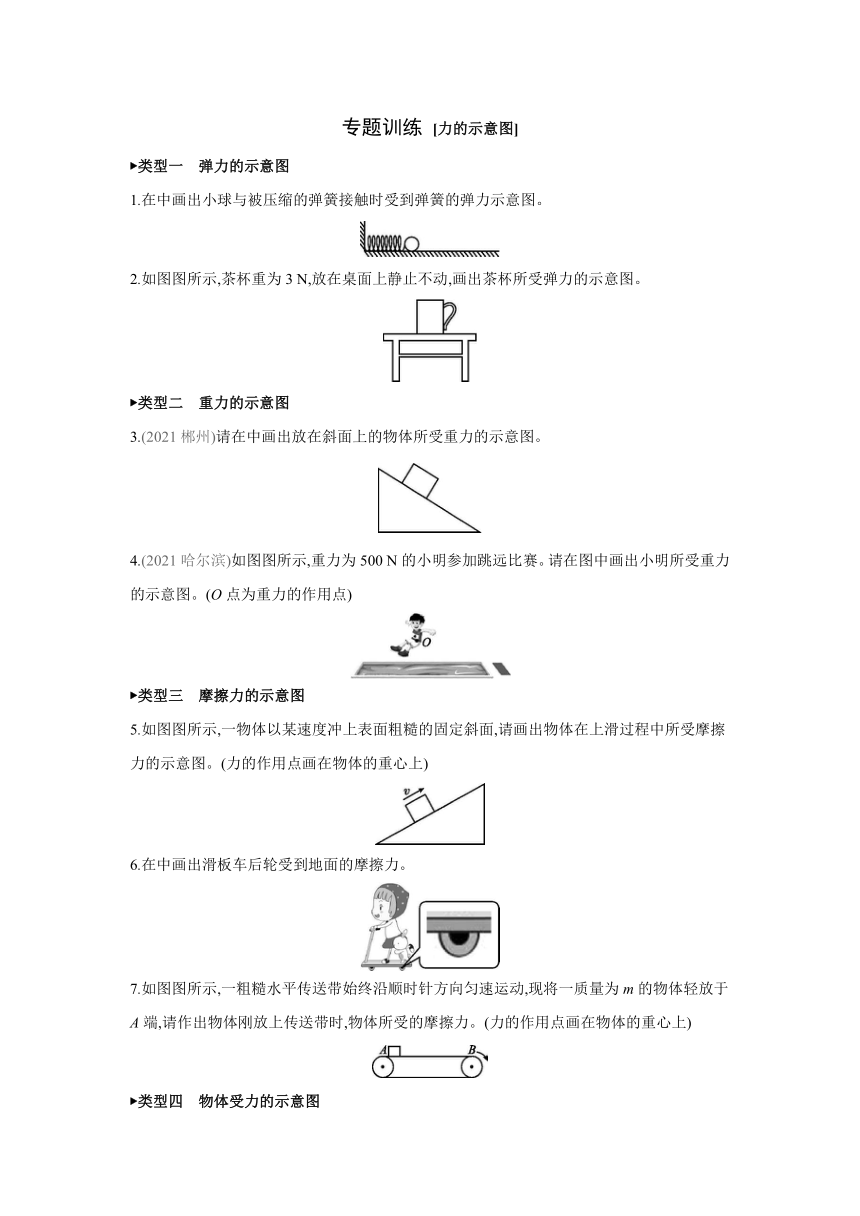

专题训练 [力的示意图] 　　　　　　　　　　　　　　
类型一　弹力的示意图
1.在中画出小球与被压缩的弹簧接触时受到弹簧的弹力示意图。
2.如图图所示,茶杯重为3 N,放在桌面上静止不动,画出茶杯所受弹力的示意图。
类型二　重力的示意图
3.(2021郴州)请在中画出放在斜面上的物体所受重力的示意图。
4.(2021哈尔滨)如图图所示,重力为500 N的小明参加跳远比赛。请在图中画出小明所受重力的示意图。(O点为重力的作用点)
类型三　摩擦力的示意图
5.如图图所示,一物体以某速度冲上表面粗糙的固定斜面,请画出物体在上滑过程中所受摩擦力的示意图。(力的作用点画在物体的重心上)
6.在中画出滑板车后轮受到地面的摩擦力。
7.如图图所示,一粗糙水平传送带始终沿顺时针方向匀速运动,现将一质量为m的物体轻放于A端,请作出物体刚放上传送带时,物体所受的摩擦力。(力的作用点画在物体的重心上)
类型四　物体受力的示意图

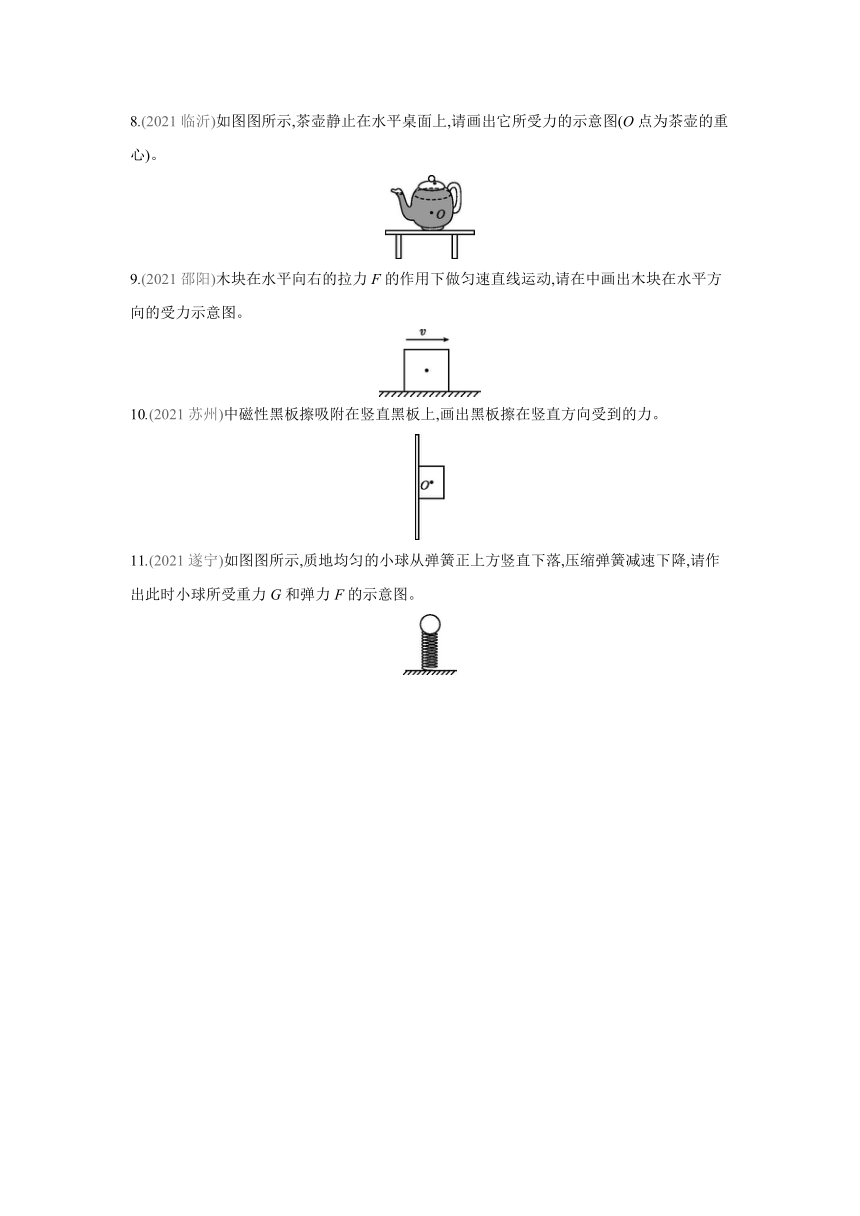

8.(2021临沂)如图图所示,茶壶静止在水平桌面上,请画出它所受力的示意图(O点为茶壶的重心)。
9.(2021邵阳)木块在水平向右的拉力F的作用下做匀速直线运动,请在中画出木块在水平方向的受力示意图。
10.(2021苏州)中磁性黑板擦吸附在竖直黑板上,画出黑板擦在竖直方向受到的力。
11.(2021遂宁)如图图所示,质地均匀的小球从弹簧正上方竖直下落,压缩弹簧减速下降,请作出此时小球所受重力G和弹力F的示意图。
答案
力的示意图
1.如图图图所示
小球受到弹簧水平向右的弹力(推力),作用点在弹簧与小球接触的位置。
2.如图图图所示
3.如图图图所示
4.如图图图所示
5.如图图图所示
6.如图图图所示
7.如图图图所示
由于传送带匀速直线运动,物体竖直轻放在该传送带上的一瞬间,物体相对于传送带向左滑动,所以物体受到水平向右的摩擦力f;过物体的重心,沿水平向右的方向画一条有向线段,用f表示。
8.如图图图所示
9.如图图图所示
由题知,木块在水平向右的拉力F的作用下做匀速直线运动,木块受到的摩擦力f与水平向右的拉力F是一对平衡力,所以摩擦力方向水平向左,作用点都画在重心上,且两条线段长度相等。
10.如图图图所示
　
11.如图图图所示
