北师大版物理九年级全册课课练：第十一章　简单电路 单元测试（含答案）

第十一章　简单电路 单元测试　
一、选择题(每题4分,共40分)
1.将甲、乙两个轻质泡沫小球用绝缘细线悬挂起来,它们之间的相互作用情况如图图所示。下列有关两球带电情况的说法正确的是 (　　)
A.两球都带正电
B.两球都带负电
C.若甲带正电,则乙一定带负电
D.若甲带负电,则乙可能不带电
2.一款5G手机的折叠屏由柔性发光二极管制成,其中制成发光二极管的材料是 (　　)
A.导体 B.半导体
C.超导体 D.绝缘体
3.用丝绸摩擦过的玻璃棒去接触不带电的验电器A,A的金属箔张角变大,如图图甲所示。再用C棒去同时接触A、B验电器的金属球,发现A的金属箔张角变小,B的金属箔张角变大,如图图图乙所示。则下列说法正确的是 (　　)
A.验电器的工作原理是异种电荷相互吸引
B.C棒与其手柄D均为导体
C.当C棒接触两验电器的金属球时,产生的瞬时电流方向为从A到B
D.丝绸摩擦玻璃棒的过程中,电子是由丝绸转移到玻璃棒上的
4.关于如图图所示电路,下列说法正确的是 (　　)
A.断开S1和S3,闭合S2时,R1和R2并联

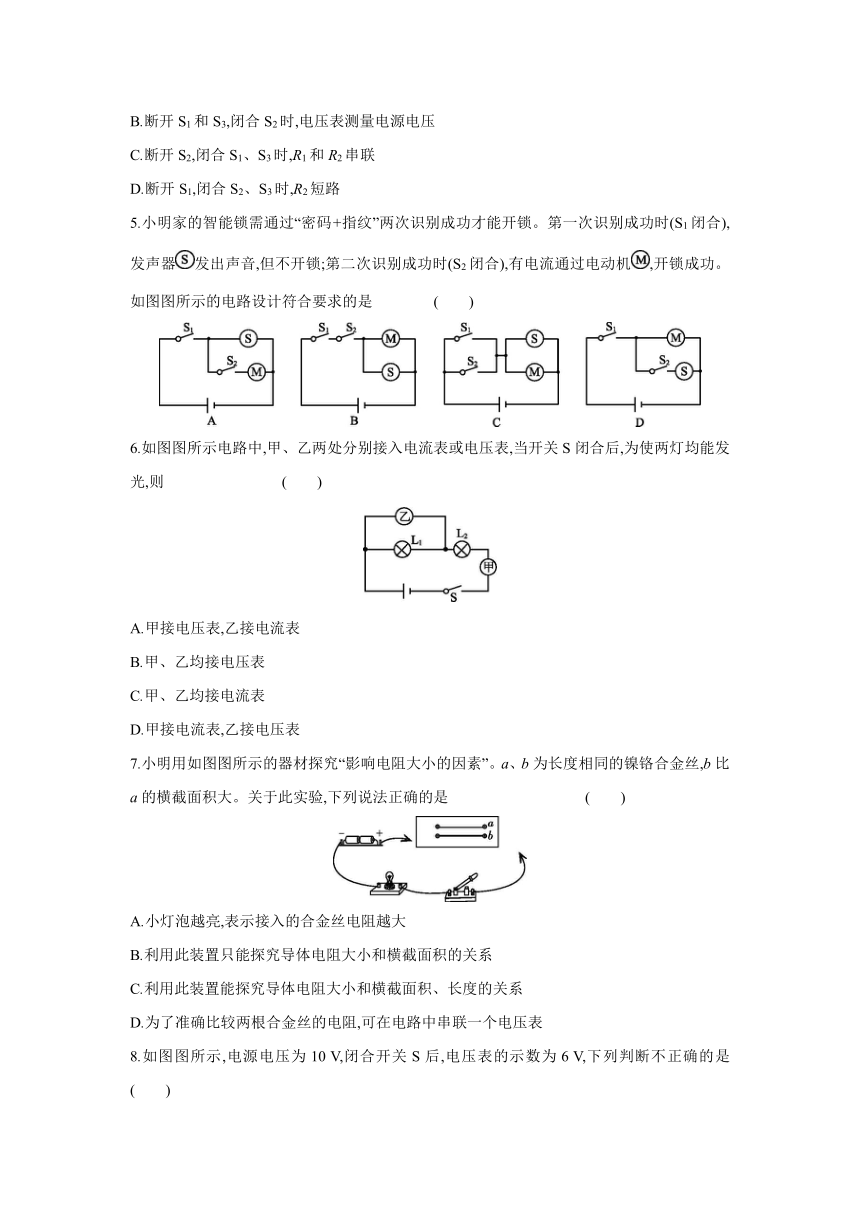

B.断开S1和S3,闭合S2时,电压表测量电源电压
C.断开S2,闭合S1、S3时,R1和R2串联
D.断开S1,闭合S2、S3时,R2短路
5.小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时(S1闭合),发声器发出声音,但不开锁;第二次识别成功时(S2闭合),有电流通过电动机,开锁成功。如图图所示的电路设计符合要求的是 (　　)
6.如图图所示电路中,甲、乙两处分别接入电流表或电压表,当开关S闭合后,为使两灯均能发光,则 (　　)
A.甲接电压表,乙接电流表
B.甲、乙均接电压表
C.甲、乙均接电流表
D.甲接电流表,乙接电压表
7.小明用如图图所示的器材探究“影响电阻大小的因素”。a、b为长度相同的镍铬合金丝,b比a的横截面积大。关于此实验,下列说法正确的是 (　　)
A.小灯泡越亮,表示接入的合金丝电阻越大
B.利用此装置只能探究导体电阻大小和横截面积的关系
C.利用此装置能探究导体电阻大小和横截面积、长度的关系
D.为了准确比较两根合金丝的电阻,可在电路中串联一个电压表

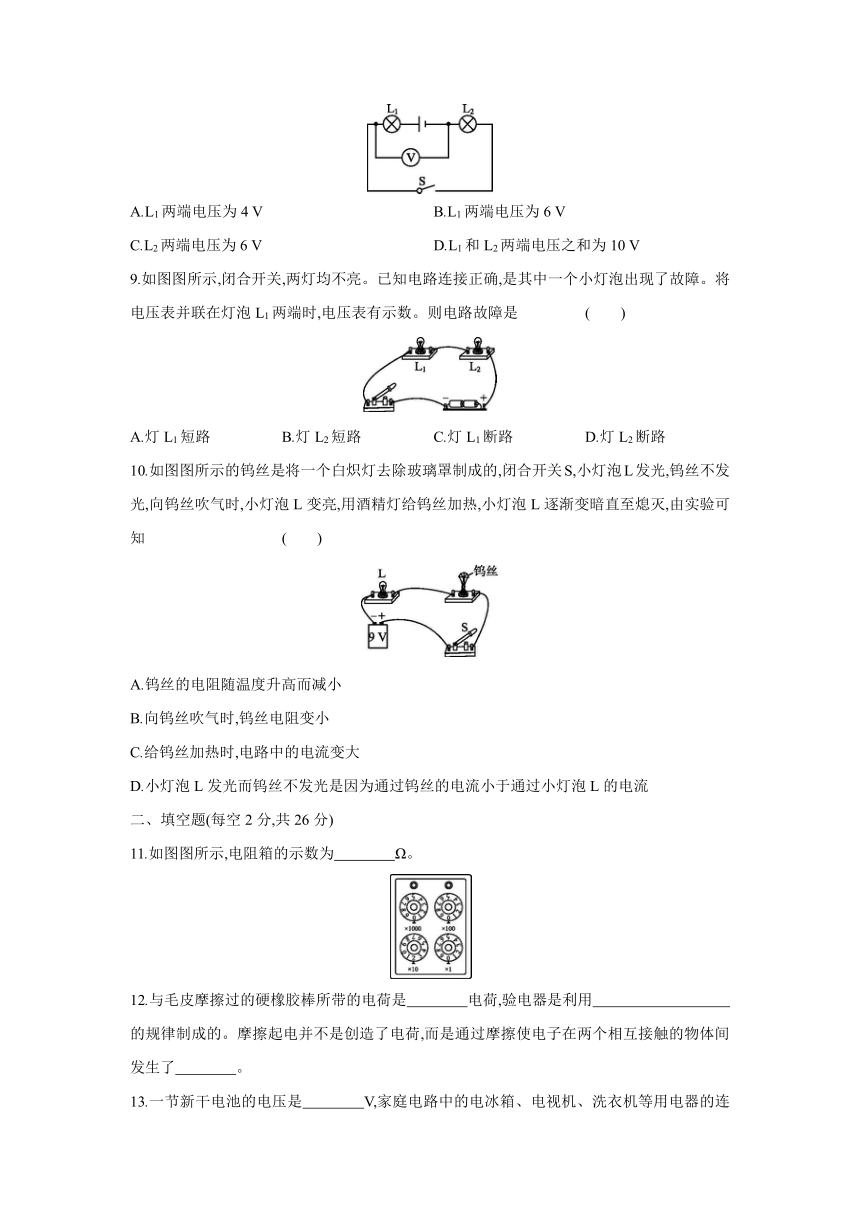

8.如图图所示,电源电压为10 V,闭合开关S后,电压表的示数为6 V,下列判断不正确的是(　　)
A.L1两端电压为4 V B.L1两端电压为6 V
C.L2两端电压为6 V D.L1和L2两端电压之和为10 V
9.如图图所示,闭合开关,两灯均不亮。已知电路连接正确,是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时,电压表有示数。则电路故障是 (　　)
A.灯L1短路 B.灯L2短路 C.灯L1断路 D.灯L2断路
10.如图图所示的钨丝是将一个白炽灯去除玻璃罩制成的,闭合开关S,小灯泡L发光,钨丝不发光,向钨丝吹气时,小灯泡L变亮,用酒精灯给钨丝加热,小灯泡L逐渐变暗直至熄灭,由实验可知 (　　)
A.钨丝的电阻随温度升高而减小
B.向钨丝吹气时,钨丝电阻变小
C.给钨丝加热时,电路中的电流变大
D.小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于通过小灯泡L的电流
二、填空题(每空2分,共26分)
11.如图图所示,电阻箱的示数为　　　　Ω。
12.与毛皮摩擦过的硬橡胶棒所带的电荷是　　　　电荷,验电器是利用　　　　　　　　　　　
的规律制成的。摩擦起电并不是创造了电荷,而是通过摩擦使电子在两个相互接触的物体间发生了　　　　。
13.一节新干电池的电压是　　　　V,家庭电路中的电冰箱、电视机、洗衣机等用电器的连接方式是　　　　联。
14.如图图所示,开关S闭合后,电流表A1的示数为0.3 A,通过灯L1的电流为0.2 A,则电流表A2的示数为　　　　A。
15.给充电宝充电时,充电宝相当于电路中的　　　　(选填“电源”或“用电器”)。如图图甲所示,当开关S由接点1转到接点2时,电压表和电流表示数变化如图图图乙所示,则此时灯泡L2两端的电压是　　　　V,电源电压是　　　　V。
16.如图图甲所示的电路,闭合开关,两灯均不亮。已知电路连接正确,是其中一个小灯泡损坏了。请你在不拆开原电路的基础上,从如图图图乙所示的实验器材中任选一种连入电路,设计检测方法,找出损坏的小灯泡,并完成表格中相关内容。
所选器材 检测电路图 现象与结论
三、作图题(共7分)
17.(3分)根据如图图所示的实物图,在虚线框中画出对应的电路图。
18.(4分)请根据如图图甲所示的电路图,用笔画线代替导线,将图乙中的实物连接起来。(电流表选0~0.6 A量程)
四、实验探究题(共27分)
19.(12分)在探究“影响导体电阻大小的因素”时,小明作出了如图图下猜想:①导体的电阻可能与导体的长度有关;②导体的电阻可能与导体的横截面积有关;③导体的电阻可能与导体的材料有关。实验室提供了4根电阻丝,其规格、材料如图图下表所示。
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
　　　
(1)按照如图图所示的实验电路,在M、N之间分别接上不同的导体,通过观察　　　　　　　　　　　　　　　　　来比较导体电阻的大小。
(2)为了验证上述猜想①,应该选用编号为　　　　的两根电阻丝分别接入电路进行实验。
(3)分别将编号为A、D的两根电阻丝接入电路中M、N两点间,电流表示数不同,由此,初步得到的结论是:当　　　　　　　　　　　　　　相同时,导体的电阻跟　　　　　　有关。
20.(15分)某班同学对串、并联电路电流的规律进行了研究。
(1)在连接电路时,开关必须　　　　。按照如图图甲所示电路图连接各元件,闭合开关后,观察到灯泡L1比灯泡L2要亮一些,为了验证“串联电路中,越靠近电源正极灯泡越亮”的结论是否正确,请你设计一个实验电路,在图乙所示虚线框中画出该电路图。
(2)小明在图甲中的A点串联接入一个电流表,闭合开关后发现电流表指针如图图图丙所示,读数是
　　　　A。
(3)小华同学对并联电路的电流特点进行了研究,如图图图丁所示,分别测出A、B、C三点的电流IA、IB、IC,并将数据填入表格中。为使结论更具有普遍性,接下来应该采取的操作是
　　　　(填字母)。
序号 IA/A IB/A IC/A
① 0.2 0.3 0.5
②
A.改变开关位置,再进行实验
B.更换不同规格的灯泡,再进行实验
C.将灯泡L1、L2的位置互换,再进行实验
(4)比较表中测得的数据,可得结论:在并联电路中,　 。
答案
1.D　 由图可知,两个轻质小球靠近时相互吸引,说明两个小球带异种电荷或一个带电、另一个不带电(带电体具有吸引轻小物体的性质);若甲带正电,则乙带负电或不带电;若甲带负电,则乙带正电或不带电。
2.B
3.C　 验电器是利用同种电荷相互排斥的原理,故A错误;C棒是导体,手柄D应为绝缘体,否则电荷会通过人体传走,故B错误;丝绸摩擦过的玻璃棒带正电,该玻璃棒去接触验电器A时,验电器A也会带正电;用带绝缘柄的金属杆将两个验电器的金属球接触时,B验电器上自由电子向验电器A转移,负电荷移动的方向与电流方向相反,故产生的电流方向为A到B,故C正确;用丝绸摩擦过的玻璃棒带正电,故电子是由玻璃棒转移到丝绸,故D错误。
4.D　 断开S1和S3、闭合S2时,R1和R2串联,电压表测量的是R1两端的电压,故A、B错误;断开S2,闭合S1、S3时,R1和R2并联,故C错误;断开S1,闭合S2、S3时,R2短路,故D正确。
5.A　 根据题意可知,闭合开关S1,只有发声器工作;两个开关都闭合时,有电流通过电动机,这说明两个开关都闭合时,电动机才会工作;由图可知,闭合开关S1,只有发声器接入电路,发声器工作,再闭合S2,电动机和发声器并联接入电路中,有电流通过电动机,故A正确;由图可知,闭合开关S1,发声器没有接入电路,发声器不工作,两个开关都闭合,发声器和电动机都工作,故B错误;由图可知,发声器和电动机并联接入电路中,两个开关并联,只要闭合任意一个开关,发声器和电动机都工作,故C错误;由图可知,闭合开关S1,只有电动机接入电路,电动机工作,再闭合S2,电动机和发声器并联接入电路中,有电流通过发声器,故D错误。
6.D
7.C　 两次分别用夹子夹在a、b的两端,可以探究导体电阻大小和横截面积的关系;用同一根导线,两次用夹子夹在不同处,可以探究导体电阻大小和长度的关系。
8.B　
9.C　
10.B　11.20　12.负　同种电荷相互排斥　转移
13.1.5　并　14.0.1　15.用电器　4　6
16.如图图下表所示(任选其一,合理即可)
所选器材 检测电路图 现象与结论
导线 　闭合开关,若L2发光,则L1断路;若L2不发光,则L2断路
电压表 　闭合开关,若电压表有示数,则L1断路;若电压表无示数,则L2断路
检测灯泡 　闭合开关,若检测灯泡发光,则L1断路;若检测灯泡不发光,则L2断路
17.如图图图所示
图S11-Z-1
18.如图图图所示
图S11-Z-2
19.(1)电流表示数的大小(或灯泡的亮度)
(2)A、B
(3)导体的长度和横截面积　导体的材料
20.(1)断开　如图图图所示
(2)0.24　
(3)B
(4)干路电流等于各支路电流之和
