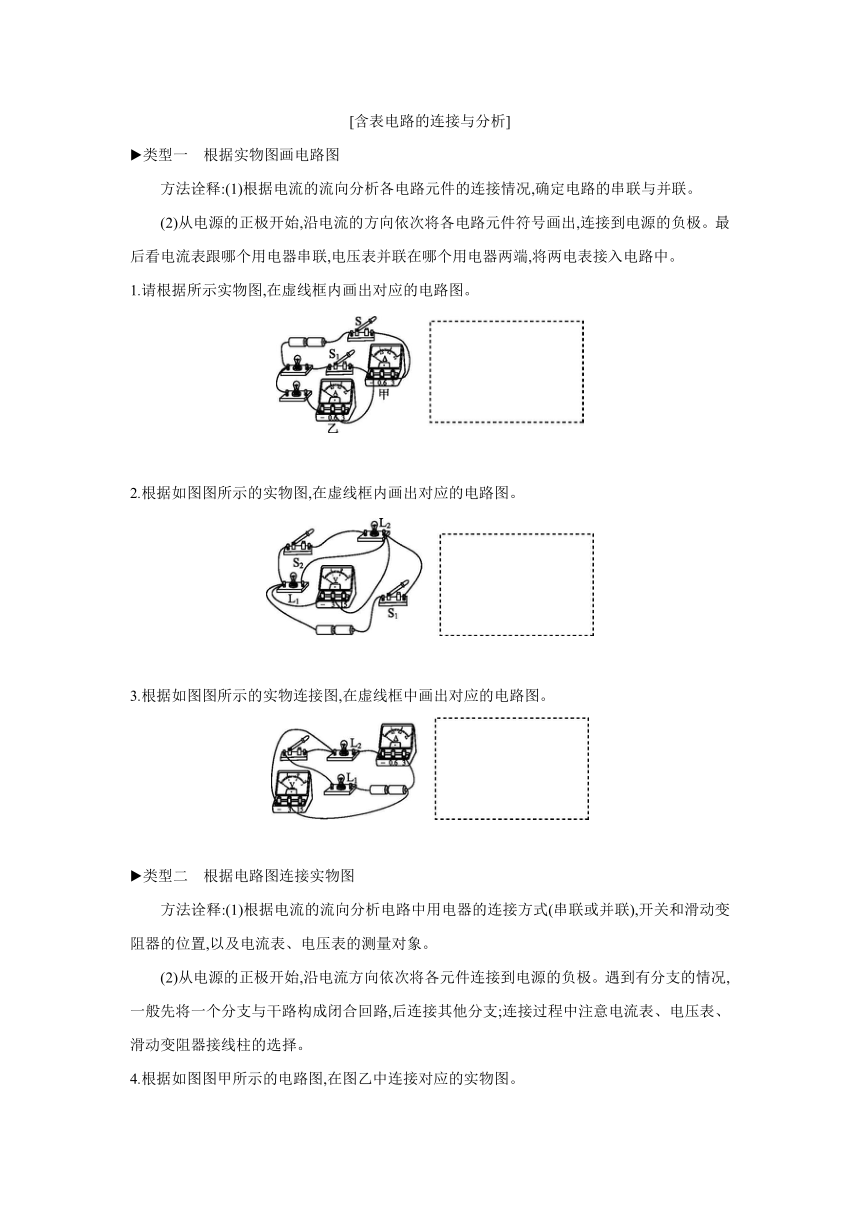

[含表电路的连接与分析]
类型一 根据实物图画电路图
  方法诠释:(1)根据电流的流向分析各电路元件的连接情况,确定电路的串联与并联。
  (2)从电源的正极开始,沿电流的方向依次将各电路元件符号画出,连接到电源的负极。最后看电流表跟哪个用电器串联,电压表并联在哪个用电器两端,将两电表接入电路中。
1.请根据所示实物图,在虚线框内画出对应的电路图。

2.根据如图图所示的实物图,在虚线框内画出对应的电路图。

3.根据如图图所示的实物连接图,在虚线框中画出对应的电路图。

类型二 根据电路图连接实物图
  方法诠释:(1)根据电流的流向分析电路中用电器的连接方式(串联或并联),开关和滑动变阻器的位置,以及电流表、电压表的测量对象。
(2)从电源的正极开始,沿电流方向依次将各元件连接到电源的负极。遇到有分支的情况,一般先将一个分支与干路构成闭合回路,后连接其他分支;连接过程中注意电流表、电压表、滑动变阻器接线柱的选择。

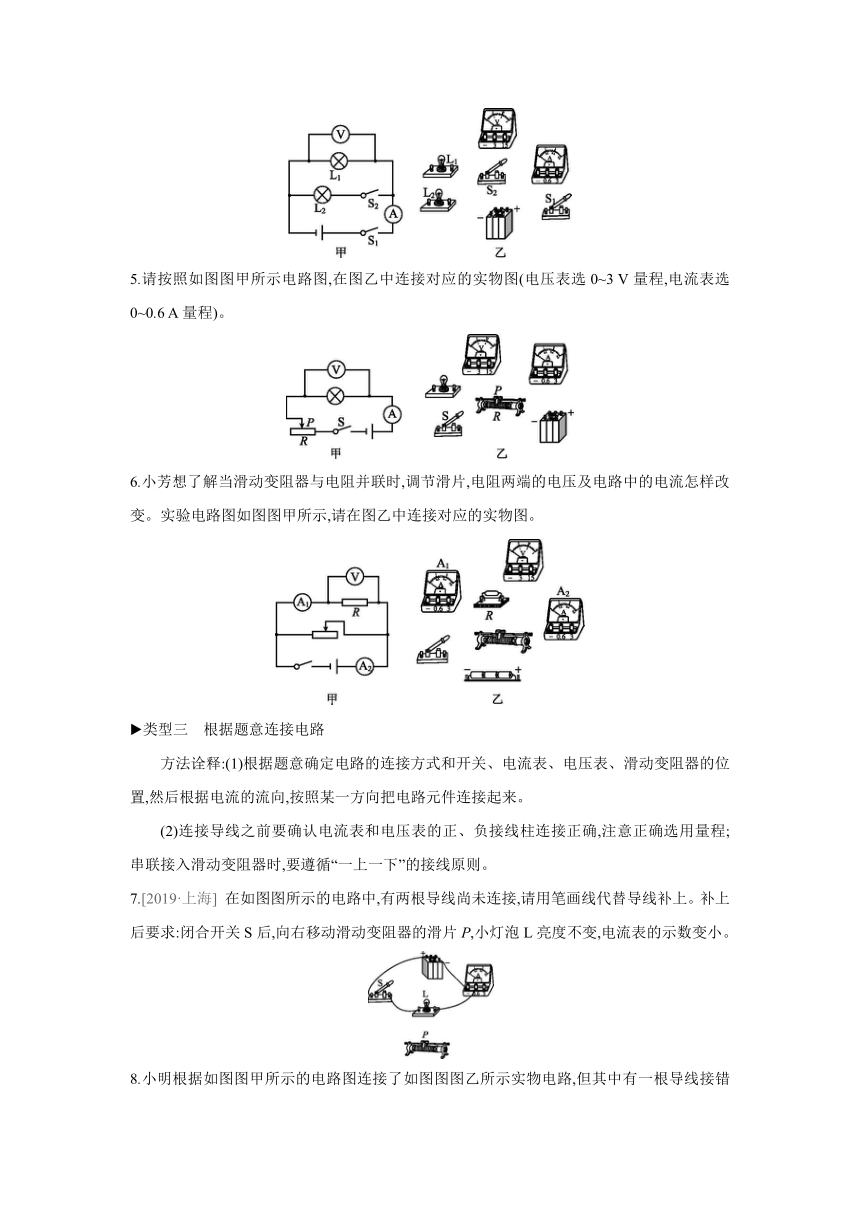

4.根据如图图甲所示的电路图,在图乙中连接对应的实物图。
5.请按照如图图甲所示电路图,在图乙中连接对应的实物图(电压表选0~3 V量程,电流表选0~0.6 A量程)。
6.小芳想了解当滑动变阻器与电阻并联时,调节滑片,电阻两端的电压及电路中的电流怎样改变。实验电路图如图图甲所示,请在图乙中连接对应的实物图。
类型三 根据题意连接电路
方法诠释:(1)根据题意确定电路的连接方式和开关、电流表、电压表、滑动变阻器的位置,然后根据电流的流向,按照某一方向把电路元件连接起来。
(2)连接导线之前要确认电流表和电压表的正、负接线柱连接正确,注意正确选用量程;串联接入滑动变阻器时,要遵循“一上一下”的接线原则。
7.[2019·上海] 在如图图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上。补上后要求:闭合开关S后,向右移动滑动变阻器的滑片P,小灯泡L亮度不变,电流表的示数变小。
8.小明根据如图图甲所示的电路图连接了如图图图乙所示实物电路,但其中有一根导线接错了,请在接错的导线上打“×”,再画出正确的接线。
类型四 含电表的电路图的分析
方法诠释:要先把电流表、电压表进行等效处理,即将电流表看成导线,将电压表看成断路,由此分析出用电器的连接方式,然后再将两表还原,放在相应的位置,确定出所测量的是哪一部分电路的电流或者电压。
9.如图图所示电路中,灯泡L和电阻R是    (选填“串联”或“并联”)连接的;开关闭合时,电流表的示数为0.2 A,电压表V1、V2的示数分别为1.2 V和2.8 V,则灯泡L中的电流为
    A,其两端电压为    V;电阻R中的电流为    A,其两端电压为
V。
10.在如图图所示的电路中,灯泡L1和L2是    (选填“串联”或“并联”)连接的,电流表A2测量通过    的电流;若电压表的示数为3 V,电流表A1的示数为0.5 A,电流表A2的示数为0.2 A,则灯L2两端的电压为    V,通过灯L1的电流为    A。
11.如图图所示的电路中,电源电压为9 V不变,电流表A1的示数为0.24 A,电压表V2的示数为3 V,则电压表V1的示数为    V,电阻R两端的电压为    V;通过灯L的电流为    A,电流表A2的示数为    A。
12.如图图所示,闭合开关,灯泡L1、L2、L3的连接方式是    ,电流表A1测量         ,电流表A2测量         。若电流表A1的示数为0.5 A,电流表A2的示数为0.3 A,且L2中电流是L1中电流的2倍,则通过L3的电流为    A,总电流为    A。
13.如图图所示是小明在实验时连接的实物电路,电源电压为3 V且保持不变。当S1闭合、S2断开时,电流表示数为0.2 A;当开关S1、S2都闭合时,电流表示数为0.5 A,此时灯泡L2两端的电压为    V,通过灯泡L1的电流为    A。
14.[2019·呼和浩特] 如图图所示电路中,电源电压一定,关于电路的工作情况,下列说法正确的是 (  )
A.同时闭合两个开关,通过两只灯泡的电流一定是相同的
B.若先闭合S1、再闭合S2,电压表读数不变,电流表读数变大
C.若电压表和电流表位置对调,闭合S1、S2后,则两表都被烧坏
D.若灯L1短路,闭合S1、S2后,灯L1不亮,灯L2亮,电流表损坏
答案
1.如图图图所示
2.如图图图所示
3.如图图图所示
由题图可知,电流从电源正极出发,依次经过电流表、灯泡L2、开关、灯泡L1,然后回到电源负极,电压表并联在灯泡L2和电流表两端。
4.如图图图所示
由电路图可知,两灯并联,开关S2与灯L2串联,S2只控制灯L2;S1控制整个电路,电流表选用大量程串联在干路上;电源电压为6 V(三节蓄电池串联),电压表选用大量程与灯L1并联。
5.如图图图所示
电路中,灯泡与滑动变阻器串联,电压表选用0~3 V量程与灯泡并联,电流表选用0~0.6 A量程串联在电路中,注意电流从电表正接线柱流入,从负接线柱流出。
6.如图图图所示
7.如图图图所示
8.如图图图所示
9.串联 0.2 1.2 0.2 1.6  去除两电压表后,可以看出灯泡L和电阻R串联,电流表测量电路中的电流为0.2 A,则通过L、R的电流均为0.2 A。电压表V1并联在灯泡L两端,测量L两端的电压,电压表V2测量L、R两端的总电压。根据串联电路的电压规律可得,电阻R两端的电压为1.6 V。
10.并联 L2 3 0.3  去除电压表后,可以看出灯泡L1和L2并联,电流表A1测量干路的电流为I=0.5 A,电流表A2测量灯L2的电流为I2=0.2 A,则通过灯L1的电流为I1=I-I2=0.5 A-0.2 A=0.3 A;根据并联电路的电压规律可得,电源电压、L1、L2两端的电压相等,都等于电压表示数3 V。
11.9 6 0.24 0.24  去除两电压表后,可以看出灯泡L和电阻R串联,依据串联电路的电流规律可得,通过L和R的电流,即电流表A1和A2示数均为0.24 A。把电压表V2去掉,发现电压表V1并联在L和R两端,测量L和R两端的电压即电源电压,所以电压表V1示数为9 V;把电压表V1去掉,发现电压表V2并联在L两端,测量L两端的电压为3 V,根据串联电路的电压规律可得,电阻R两端的电压为6 V。
12.并联 L2和L3的总电流 L1和L2的总电流
0.3 0.6
根据电路图可知,闭合开关,电流从电源正极流出,一路经过L3,另一路经过电流表A2,从电流表A2流出后分别经过L1和L2,经过L1后直接回到电源负极,L2、L3支路电流汇合后共同经过电流表A1,然后回到电源负极。因此灯泡L1、L2、L3的连接方式是并联,电流表A1测量L2和L3的总电流,电流表A2测量L1和L2的总电流。
根据题意可知:I1+I2=0.3 A①,
I2+I3=0.5 A②,
I2=2I1③,
联立①②③可得:I1=0.1 A,I2=0.2 A,I3=0.3 A。
则I=I1+I2+I3=0.1 A+0.2 A+0.3 A=0.6 A。
13.3 0.3  当S1闭合、S2断开时,灯泡L1不接入电路中,只有L2亮,电流表测量的是通过L2的电流为0.2 A。当开关S1、S2都闭合时,灯泡L1、L2并联,电流表测量的是通过干路的电流;根据串联电路电流规律,通过灯泡L1的电流:I1=I-I2=0.5 A-0.2 A=0.3 A。根据并联电路电压规律,灯泡L2两端的电压:U2=U=3 V。
14.B  同时闭合两个开关,两灯并联,若两灯规格不同,则通过的电流也不同,A错误;若先闭合S1,L2断路,电压表示数为电源电压;再闭合S2,两灯并联,电压表示数仍然等于电源电压不变;电流表测量干路电流,示数变大,B正确;若电压表和电流表位置对调,闭合两开关后,两灯断路,电压表示数等于电源电压,电流表示数几乎为零,两表均不会被烧坏,C错误;若灯L1短路,闭合两开关后,电压表无示数,电流表示数很大,超过最大测量值,被烧坏,但两灯均不亮,D错误。
