苏科版物理九年级上册课课练：第14章 欧姆定律 章末复习（含答案）

(
知识梳理
)章末复习（四）
(
图说教材
)　　　　　　　　
教材图片 图片解读
(1)尝试改变电路中电流的大小 　如图图所示,改变电路中电流的方法有:改变　　　　　　　　,改变接入电路中的　　　　　.说明影响电路中电流大小的因素有两个:一是　　　　　　　　　　,二是　　　　　　　　
(2)用铅笔芯改变灯泡亮度 　如图图所示,铅笔芯接入电路中的长度越短,电阻越　　　,电流表的示数越　　　　,灯泡越　　　　.受此启发,人们制造了一种几乎可以连续改变电阻大小的器件,叫作　　　　　　　
（续表）

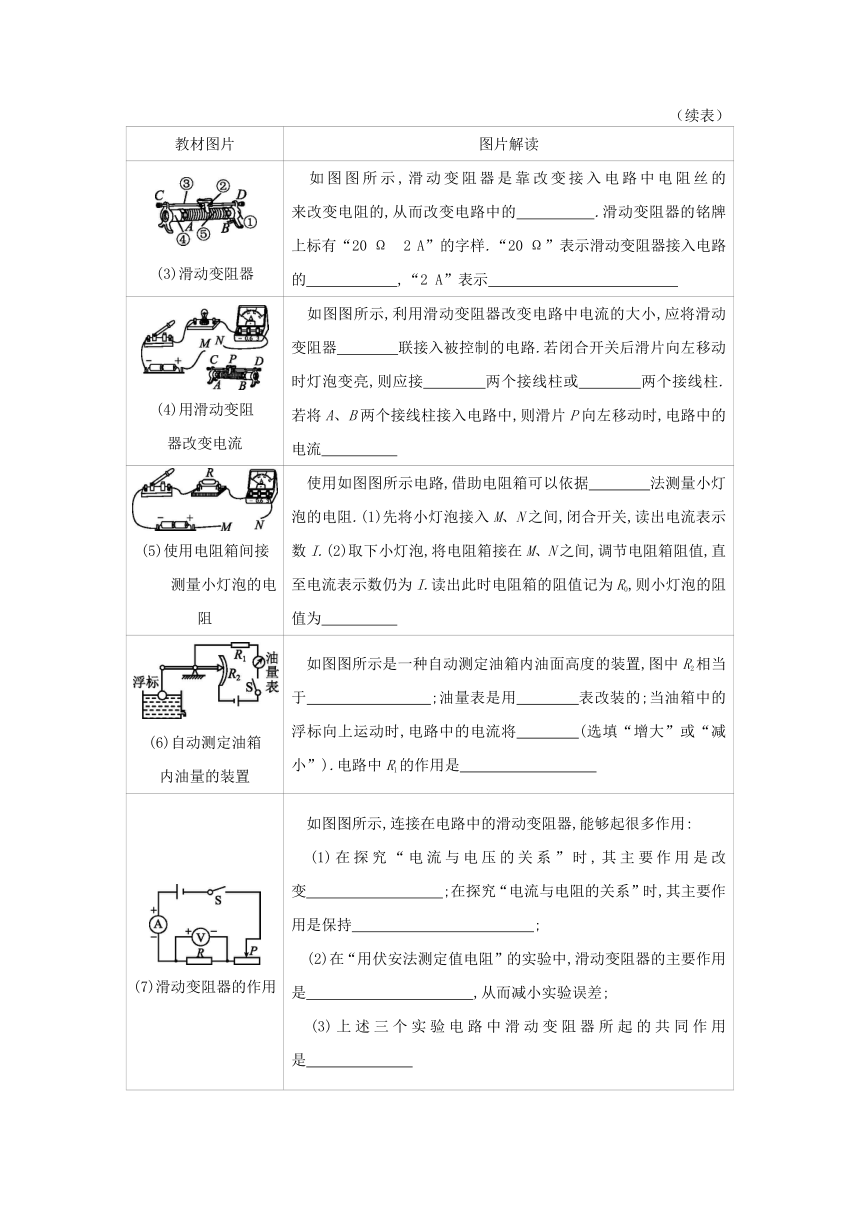

教材图片 图片解读
(3)滑动变阻器 　如图图所示,滑动变阻器是靠改变接入电路中电阻丝的　　　　　来改变电阻的,从而改变电路中的　　　　　.滑动变阻器的铭牌上标有“20 Ω　2 A”的字样.“20 Ω”表示滑动变阻器接入电路的　　　　　　,“2 A”表示　
(4)用滑动变阻 器改变电流 　如图图所示,利用滑动变阻器改变电路中电流的大小,应将滑动变阻器　　　　联接入被控制的电路.若闭合开关后滑片向左移动时灯泡变亮,则应接　　　　两个接线柱或　　　　两个接线柱.若将A、B两个接线柱接入电路中,则滑片P向左移动时,电路中的电流　　　　
(5)使用电阻箱间接 　　 测量小灯泡的电阻 　使用如图图所示电路,借助电阻箱可以依据　　　　法测量小灯泡的电阻.(1)先将小灯泡接入M、N之间,闭合开关,读出电流表示数I.(2)取下小灯泡,将电阻箱接在M、N之间,调节电阻箱阻值,直至电流表示数仍为I.读出此时电阻箱的阻值记为R0,则小灯泡的阻值为　　　　
(6)自动测定油箱 内油量的装置 　如图图所示是一种自动测定油箱内油面高度的装置,图中R2相当于　　　　　　　　;油量表是用　　　　表改装的;当油箱中的浮标向上运动时,电路中的电流将　　　　(选填“增大”或“减小”).电路中R1的作用是　　　　　　　　
(7)滑动变阻器的作用 　如图图所示,连接在电路中的滑动变阻器,能够起很多作用: 　(1)在探究“电流与电压的关系”时,其主要作用是改变　　　　　　　　　;在探究“电流与电阻的关系”时,其主要作用是保持　　　　　　　　　　　　; 　(2)在“用伏安法测定值电阻”的实验中,滑动变阻器的主要作用是　　　　　　　　　　　,从而减小实验误差; 　(3)上述三个实验电路中滑动变阻器所起的共同作用是　　　　　　
(

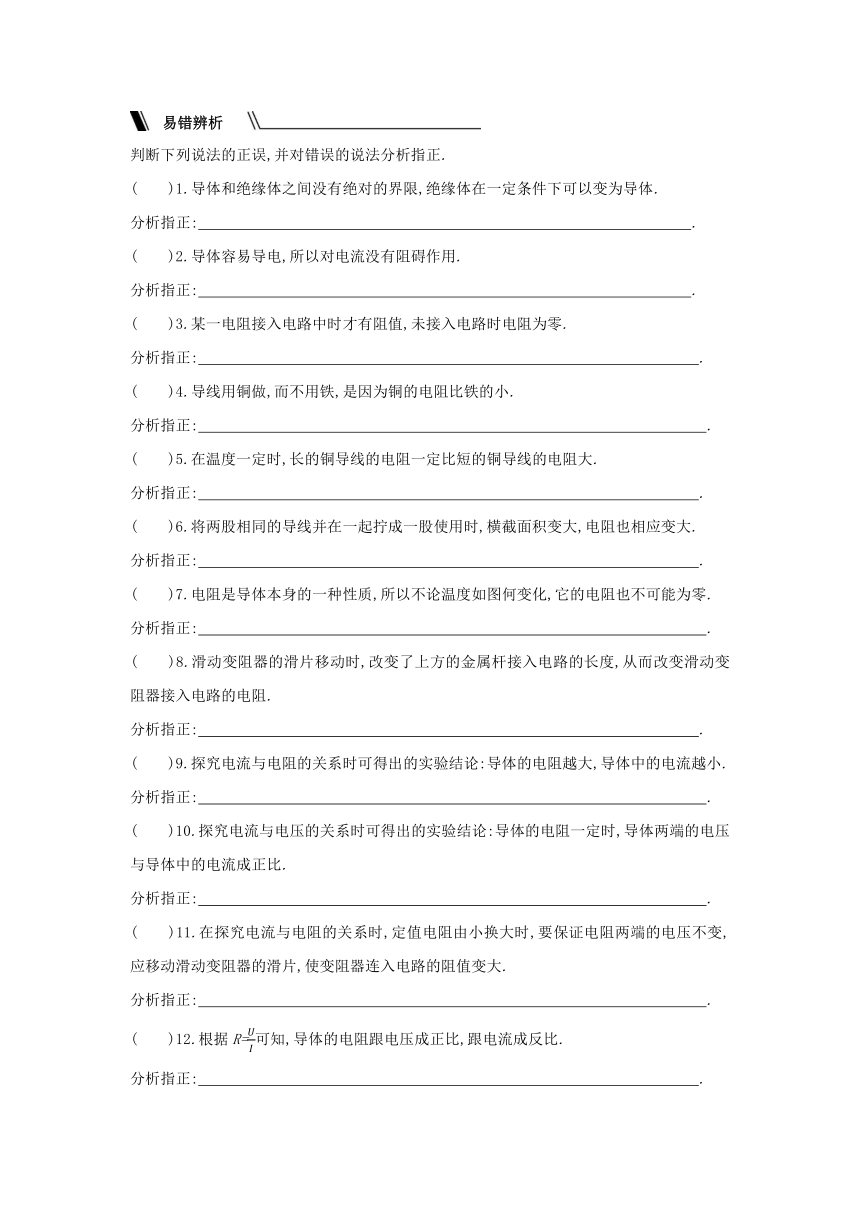

易错辨析
)　　　　　　　　
判断下列说法的正误,并对错误的说法分析指正.
(　　)1.导体和绝缘体之间没有绝对的界限,绝缘体在一定条件下可以变为导体.
分析指正:　 .
(　　)2.导体容易导电,所以对电流没有阻碍作用.
分析指正:　 .
(　　)3.某一电阻接入电路中时才有阻值,未接入电路时电阻为零.
分析指正: 　.
(　　)4.导线用铜做,而不用铁,是因为铜的电阻比铁的小.
分析指正: 　.
(　　)5.在温度一定时,长的铜导线的电阻一定比短的铜导线的电阻大.
分析指正: 　.
(　　)6.将两股相同的导线并在一起拧成一股使用时,横截面积变大,电阻也相应变大.
分析指正: 　.
(　　)7.电阻是导体本身的一种性质,所以不论温度如图何变化,它的电阻也不可能为零.
分析指正: 　.
(　　)8.滑动变阻器的滑片移动时,改变了上方的金属杆接入电路的长度,从而改变滑动变阻器接入电路的电阻.
分析指正: 　.
(　　)9.探究电流与电阻的关系时可得出的实验结论:导体的电阻越大,导体中的电流越小.
分析指正: 　.
(　　)10.探究电流与电压的关系时可得出的实验结论:导体的电阻一定时,导体两端的电压与导体中的电流成正比.
分析指正: 　.
(　　)11.在探究电流与电阻的关系时,定值电阻由小换大时,要保证电阻两端的电压不变,应移动滑动变阻器的滑片,使变阻器连入电路的阻值变大.
分析指正:　 .
(　　)12.根据R=可知,导体的电阻跟电压成正比,跟电流成反比.
分析指正: 　.
(

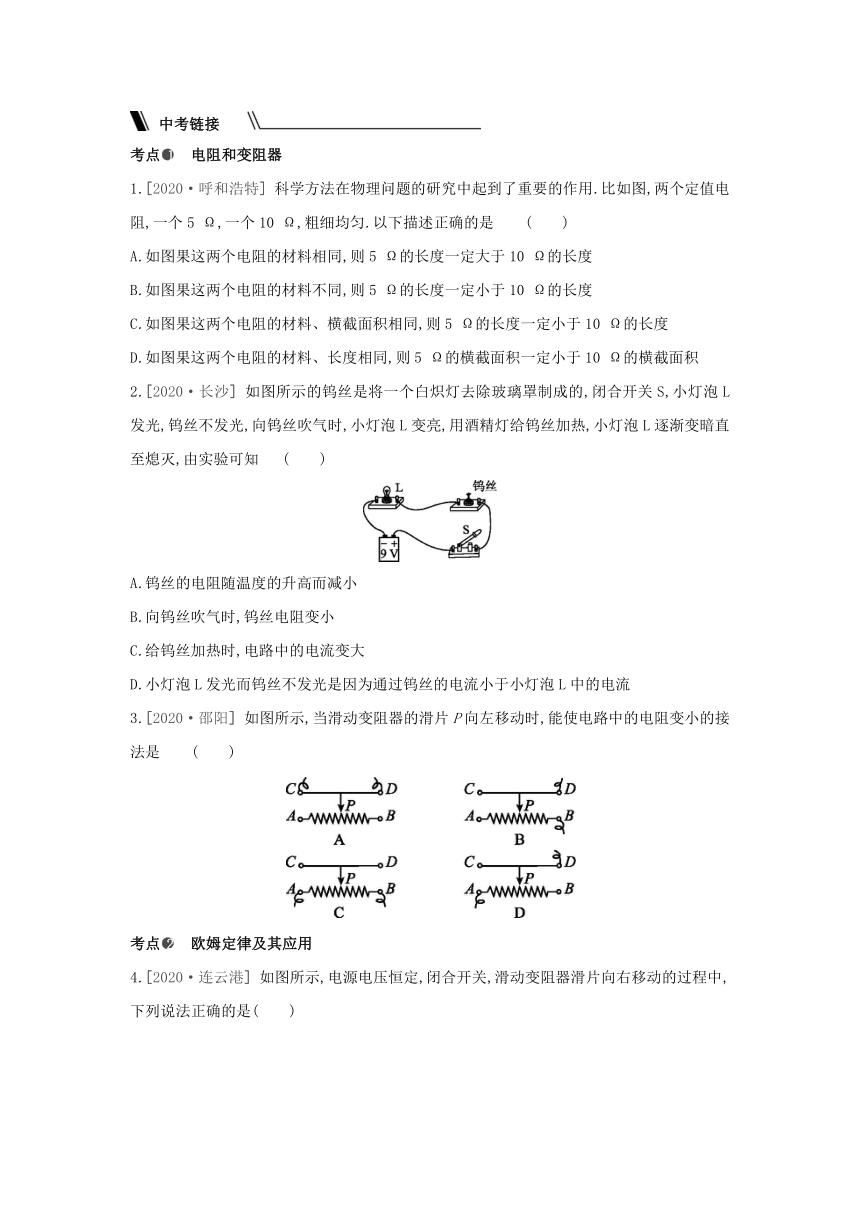

中考链接
)　　　　　　　　
(
1
)考点●　电阻和变阻器
1.[2020·呼和浩特] 科学方法在物理问题的研究中起到了重要的作用.比如图,两个定值电阻,一个5 Ω,一个10 Ω,粗细均匀.以下描述正确的是 (　　)
A.如图果这两个电阻的材料相同,则5 Ω的长度一定大于10 Ω的长度
B.如图果这两个电阻的材料不同,则5 Ω的长度一定小于10 Ω的长度
C.如图果这两个电阻的材料、横截面积相同,则5 Ω的长度一定小于10 Ω的长度
D.如图果这两个电阻的材料、长度相同,则5 Ω的横截面积一定小于10 Ω的横截面积
2.[2020·长沙] 如图所示的钨丝是将一个白炽灯去除玻璃罩制成的,闭合开关S,小灯泡L发光,钨丝不发光,向钨丝吹气时,小灯泡L变亮,用酒精灯给钨丝加热,小灯泡L逐渐变暗直至熄灭,由实验可知 (　　)
A.钨丝的电阻随温度的升高而减小
B.向钨丝吹气时,钨丝电阻变小
C.给钨丝加热时,电路中的电流变大
D.小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L中的电流
3.[2020·邵阳] 如图所示,当滑动变阻器的滑片P向左移动时,能使电路中的电阻变小的接法是 (　　)
(
2
)考点●　欧姆定律及其应用

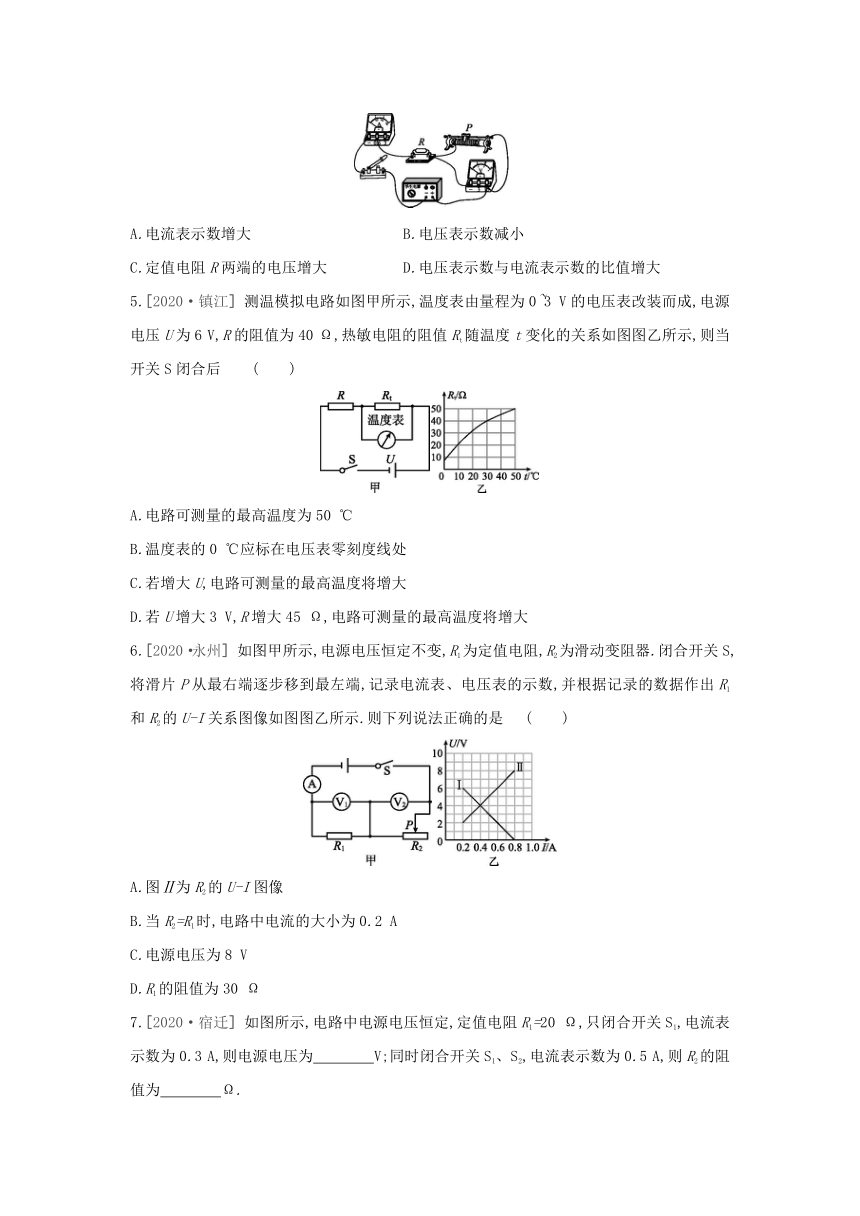

4.[2020·连云港] 如图所示,电源电压恒定,闭合开关,滑动变阻器滑片向右移动的过程中,下列说法正确的是(　　)
A.电流表示数增大 B.电压表示数减小
C.定值电阻R两端的电压增大 D.电压表示数与电流表示数的比值增大
5.[2020·镇江] 测温模拟电路如图甲所示,温度表由量程为0~3 V的电压表改装而成,电源电压U为6 V,R的阻值为40 Ω,热敏电阻的阻值Rt随温度t变化的关系如图图乙所示,则当开关S闭合后 (　　)
A.电路可测量的最高温度为50 ℃
B.温度表的0 ℃应标在电压表零刻度线处
C.若增大U,电路可测量的最高温度将增大
D.若U增大3 V,R增大45 Ω,电路可测量的最高温度将增大
6.[2020·永州] 如图甲所示,电源电压恒定不变,R1为定值电阻,R2为滑动变阻器.闭合开关S,将滑片P从最右端逐步移到最左端,记录电流表、电压表的示数,并根据记录的数据作出R1和R2的U-I关系图像如图图乙所示.则下列说法正确的是 (　　)
A.图Ⅱ为R2的U-I图像
B.当R2=R1时,电路中电流的大小为0.2 A
C.电源电压为8 V
D.R1的阻值为30 Ω
7.[2020·宿迁] 如图所示,电路中电源电压恒定,定值电阻R1=20 Ω,只闭合开关S1,电流表示数为0.3 A,则电源电压为　　　　V;同时闭合开关S1、S2,电流表示数为0.5 A,则R2的阻值为　　　　Ω.
8.[2020·天水] 如图所示电路中,闭合开关S,当滑动变阻器R2的滑片P向左移动时,电流表A1的示数将　　　　,电压表V的示数与电流表A2的示数之比将　　　　.(均选填“变大”“变小”或“不变”)
9.[2020·黔东南州] 如图所示的电路中,电源电压保持不变,R1=R2=R3=20 Ω,当S1、S2都断开时,电流表示数是0.3 A,求:
(1)电源电压.
(2)S1、S2都闭合时,电流表示数.
(
3
　
)考点●重点实验
10.[2020·黄冈] 在探究电流与电压关系的实验中,已有器材:电池组、电压表、电流表、滑动变阻器、开关、导线和阻值不同的定值电阻若干个.
(1)请你用笔画线代替导线,将中的电路连接完整.要求滑片向右滑动时,变阻器连入电路的电阻变大.
(2)实验时,闭合开关,将滑片移动到某位置,记下电压表和电流表的示数,接下来的操作是　　　　.
A.断开开关,结束实验,整理好器材
B.将滑片移动到另外几个位置,分别记下电压表和电流表的示数
C.换用另一个定值电阻,将滑片移动到某位置,记下电压表和电流表的示数
(3)小明记录的实验数据如图下表.分析可知,通过定值电阻的电流与其两端的电压　.
实验次数 1 2 3 4 5 6
电压U/V 0.3 0.6 0.9 1.2 1.5 1.8
电流I/A 0.08 0.15 0.23 0.30 0.38 0.45
(4)有同学建议小明再用其他规格的定值电阻重复以上实验.请对此建议的科学性进行评估: 　.
11.[2020·无锡节选] 小明和小华在进行“测量定值电阻的阻值”实验,器材有:干电池两节,开关、电压表、电流表、滑动变阻器(20 Ω　1.5 A)、电阻箱(0~9999 Ω　5 A)各一个,待测电阻R1、R2,导线若干.
(1)连接电路前,小明发现电流表指针如图甲所示,于是他将电流表指针调至　.
(2)①图乙是他们连接的测量R1阻值的部分电路.请用笔画线代替导线,将电路连接完整.
②闭合开关前,应将滑动变阻器的滑片P置于最　　　　(选填“左”或“右”)端.
③在正确完成上述操作后,闭合开关,移动滑片P,当电流表示数为0.2 A时,电压表示数如图图丙所示,则电阻两端的电压为　　　　V.多次实验所测量的结果如图表所示,则R1的阻值为
　　　　Ω.
实验序号 电压表示数U/V 电流表示数I/A 电阻R1/Ω
1 0.2
2 0.6 0.3
3 0.88 0.4
答案
章末复习(四)
【知识梳理】
①电流　②欧姆　③Ω　④长度 ⑤横截面积　⑥增大　⑦导体本身　⑧长度　
⑨最大阻值　⑩最大　电流　电路 电压　电阻　正　反　I=
R=　等于　等于
【图说教材】
(1)电池的节数　金属丝　电源电压　电阻
(2)小　大　亮　滑动变阻器　(3)长度　电流
最大阻值为20 Ω　允许通过的最大电流为2 A
(4)串　A、C　A、D　不变　(5)等效替代　R0　(6)滑动变阻器　电流　增大　保护电路　
(7)导体两端的电压　导体两端的电压不变　
多次测量求平均值　保护电路
【易错辨析】
1.√
2.×,导体容易导电,但同时也对电流有一定的阻碍作用
3.×,电阻是导体本身的一种性质,其大小只与导体的材料、长度、横截面积和温度有关,与是否接入电路无关
4.×,导线用铜做,而不用铁,是因为铜的导电性比铁的好.温度一定时,长度和横截面积相同的铜导体和铁导体,铜导体的电阻小
5.×,影响导体电阻大小的因素有温度、导体的材料、长度、横截面积,长的铜导线和短的铜导线的材料相同,但由于它们的横截面积大小未知,故无法比较它们电阻的大小
6.×,温度一定时,材料、长度相同的导体,横截面积越大,电阻越小
7.×,电阻是导体本身的一种性质,但在一定的温度下,电阻可能变为零,如图超导体
8.×,金属杆相当于导线,电阻可以忽略不计.正常使用的情况下,滑动变阻器的滑片移动时,改变了下方的电阻丝接入电路的长度,从而改变滑动变阻器接入电路的电阻
9.×,在电压一定时,导体的电阻越大,导体中的电流才越小
10.×,实验结论应为:在导体的电阻一定时,导体中的电流与导体两端的电压成正比
11.√
12.×,电阻是导体本身的一种性质,其大小只与导体的材料、长度、横截面积和温度有关,与导体中的电流和导体两端的电压无关
【中考链接】
1.C　
2.B　 闭合开关S,小灯泡L发光,钨丝不发光,向钨丝吹气时,小灯泡L变亮,说明通过小灯泡的电流变大,则钨丝的电阻减小;用酒精灯给钨丝加热,钨丝的温度升高,观察到小灯泡L的亮度明显变暗,说明通过小灯泡L的电流变小,钨丝的电阻增大;由于钨丝和小灯泡串联接入电路中,则通过它们的电流是相同的.
3.D　
4.D　 由图可知,电阻R和变阻器串联,电压表测量变阻器两端的电压,电流表测量电路中的电流,滑动变阻器滑片向右移动,变阻器连入电路的电阻变大,由串联电路的电阻规律可知电路的总电阻变大,由I=可知电路中电流变小,即电流表的示数变小,由U=IR可知定值电阻R两端的电压变小,由串联电路电压的规律可知,变阻器两端的电压变大,即电压表的示数变大,故A、B、C错误;电压表的示数变大,电流表的示数变小,则电压表示数与电流表示数的比值增大,故D正确.
5.D　 由电路图可知,两个电阻串联,根据串联电路电阻分压特点,热敏电阻Rt的阻值越大则其分压越大,而其两端允许电压最大为3 V,此时电路中电流为I=== A,则热敏电阻Rt的阻值为Rt===40 Ω.根据图乙数据可知,此时可测量的最高温度为30 ℃,故A不符合题意;温度表为0 ℃时,热敏电阻Rt的阻值不为零,故Rt的两端电压不为零,则0 ℃不应标在电压表零刻度线处,故B不符合题意;由图乙可知,热敏电阻Rt的阻值越大,则可测量的最高温度越高,而增大U不会改变热敏电阻Rt允许接入电路的最大阻值,故C不符合题意;若U增大3 V,R增大45 Ω,热敏电阻Rt两端的电压允许最大值为3 V,此时电路电流为I'=== A,则热敏电阻Rt的阻值为Rt'===42.5 Ω,热敏电阻Rt的阻值越大,则可测量的最高温度越高,故电路可测量的最高温度将增大,故D符合题意.
6.C　 两电阻串联,电压表V1测R1两端的电压,电压表V2测R2两端的电压,滑片在最左端时,R2接入电路的阻值为零,此时电压表V2示数为零,由图像可得,图线I反映电压表V2示数(即R2两端的电压)随电流的变化,则图Ⅱ为R1的U-I图像,故A错误;串联电路中各处的电流相等,当R2=R1时,由图乙知,即为两图线的交点,可知电流为0.4 A,B错误;由图知,当电流为0.4 A时,两电压表示数均为4 V,因电路的电压等于两电压表示数之和,即电源电压为U=4 V+4 V=8 V,C正确;当滑片移动到最左端时,电路中只有R1,电压表V2示数为0,电路中电流为0.8 A,由欧姆定律得,R1===10 Ω,D错误.
7.6　30
电路中电源电压恒定,定值电阻R1=20 Ω,只闭合开关S1,电路为R1的简单电路,电流表示数为0.3 A,则电源电压为U=I1R1=0.3 A×20 Ω=6 V.同时闭合开关S1、S2,两电阻并联,电流表测干路的电流,电流表示数为0.5 A,并联电路各支路互不影响,则通过R1的电流不变,由并联电路电流的规律得,通过R2的电流为I2=I-I1=0.5 A-0.3 A=0.2 A,R2===30 Ω.
8.不变　变大　 由电路图可知,R1与R2并联,电压表测电源电压,电流表A1测R1支路电流,电流表A2测R2支路电流;因电源电压保持不变,所以,滑片移动时,电压表V的示数不变,因并联电路中各支路独立工作、互不影响,所以,滑片移动时,通过R1的电流不变,即电流表A1的示数不变,当滑片P向左移动时,R2接入电路的电阻变大,由I=可知,通过R2的电流变小,即电流表A2的示数变小;因电压表V的示数不变,电流表A2示数变小,所以,电压表V的示数与电流表A2的示数之比将变大.
9.(1)当S1、S2都断开时,R1与R2串联,电流表测电路中的电流,
因串联电路中总电阻等于各分电阻之和,由I=可得,电源的电压:
U=I(R1+R2)=0.3 A×(20 Ω+20 Ω)=12 V.
(2)当S1、S2都闭合时,R1与R3并联,电流表测干路电流,因并联电路中总电阻的倒数等于各分电阻倒数之和,所以,电路中的总电阻:R===10 Ω,
则干路电流表的示数:I'===1.2 A.
10.(1)如图图所示
(2)B　(3)成正比
(4)建议科学合理.通过多组实验,使实验结论更具科学性、普遍性,避免了偶然性
(1)滑片向右滑动时,变阻器连入电路的电阻变大,导线应接滑动变阻器左下接线柱,如图答图所示.
(2)探究电流与电压关系时,要保持电阻不变,将滑片移动到某位置,记下电压表和电流表的示数之后,接下来的操作应是将滑片移动到另外几个位置,分别记下电压表和电流表的示数.
(3)由表可知,电压每增加0.3 V,电流就增加0.08 A左右,因此,通过定值电阻的电流与其两端的电压是成正比的.
(4)只用一只定值电阻进行实验得到的结论可能具有偶然性,因此要多换几只定值电阻做实验,该同学的建议科学合理.通过多组实验,使实验结论更具科学性、普遍性,避免了偶然性.
11.(1)零刻度线处
(2)①如图图所示
②右　③0.4　2.1
(1)连接电路前,小明发现电流表指针已有一定偏转,则他应将电流表指针调至零刻度线处.
(2)①电源电压为3 V,电压表选用小量程与灯并联,如图答图所示.②闭合开关前,应将滑动变阻器的滑片P置于阻值最大处,即最右端.③在正确完成上述操作后,闭合开关移动滑片P,当电流表示数为0.2 A时,电压表示数如图图丙所示,电压表选用小量程,分度值为0.1 V,则电阻两端的电压为0.4 V,由欧姆定律得R===2 Ω.同理,第2、3次测量的电阻分别为2 Ω和2.2 Ω,为减小误差,取平均值作为测量结果R1=≈2.1 Ω.
