苏科版物理八年级上册课课练：专题训练：[光学作图(一)]（含答案）

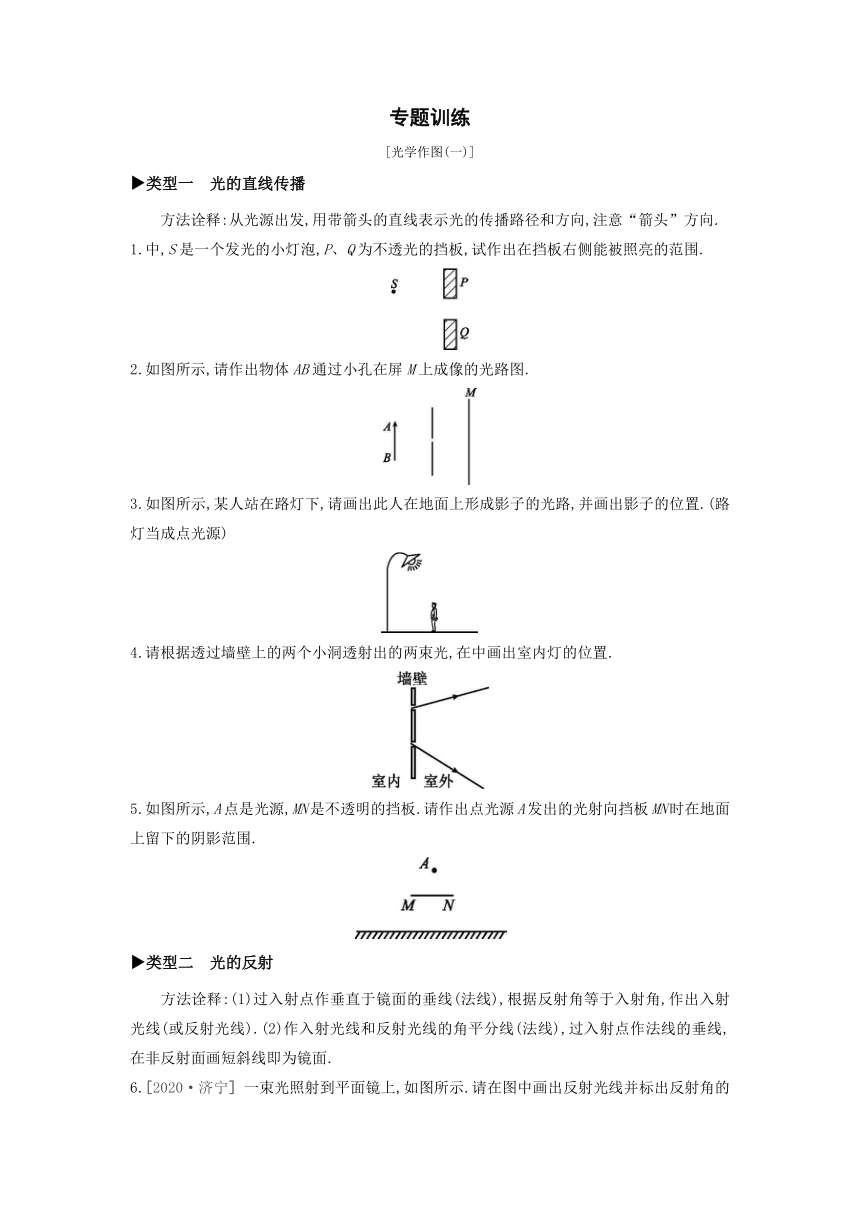

专题训练
[光学作图(一)]
类型一　光的直线传播
　　方法诠释:从光源出发,用带箭头的直线表示光的传播路径和方向,注意“箭头”方向.
1.中,S是一个发光的小灯泡,P、Q为不透光的挡板,试作出在挡板右侧能被照亮的范围.
2.如图所示,请作出物体AB通过小孔在屏M上成像的光路图.
3.如图所示,某人站在路灯下,请画出此人在地面上形成影子的光路,并画出影子的位置.(路灯当成点光源)
4.请根据透过墙壁上的两个小洞透射出的两束光,在中画出室内灯的位置.
5.如图所示,A点是光源,MN是不透明的挡板.请作出点光源A发出的光射向挡板MN时在地面上留下的阴影范围.
类型二　光的反射
　　方法诠释:(1)过入射点作垂直于镜面的垂线(法线),根据反射角等于入射角,作出入射光线(或反射光线).(2)作入射光线和反射光线的角平分线(法线),过入射点作法线的垂线,在非反射面画短斜线即为镜面.

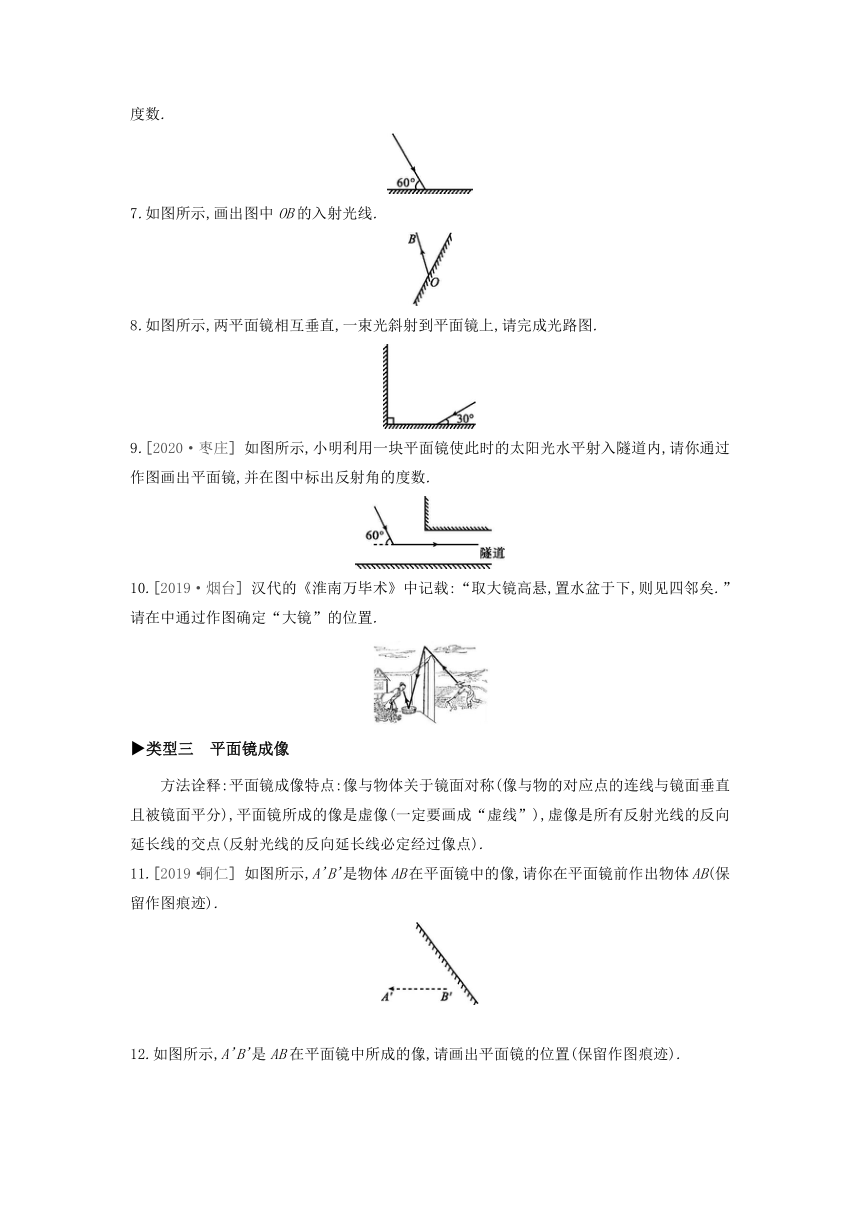

6.[2020·济宁] 一束光照射到平面镜上,如图所示.请在图中画出反射光线并标出反射角的度数.
7.如图所示,画出图中OB的入射光线.
8.如图所示,两平面镜相互垂直,一束光斜射到平面镜上,请完成光路图.
9.[2020·枣庄] 如图所示,小明利用一块平面镜使此时的太阳光水平射入隧道内,请你通过作图画出平面镜,并在图中标出反射角的度数.
10.[2019·烟台] 汉代的《淮南万毕术》中记载:“取大镜高悬,置水盆于下,则见四邻矣.”请在中通过作图确定“大镜”的位置.
类型三　平面镜成像
　　方法诠释:平面镜成像特点:像与物体关于镜面对称(像与物的对应点的连线与镜面垂直且被镜面平分),平面镜所成的像是虚像(一定要画成“虚线”),虚像是所有反射光线的反向延长线的交点(反射光线的反向延长线必定经过像点).
11.[2019·铜仁] 如图所示,A'B'是物体AB在平面镜中的像,请你在平面镜前作出物体AB(保留作图痕迹).
　
12.如图所示,A'B'是AB在平面镜中所成的像,请画出平面镜的位置(保留作图痕迹).
13.[2020·广元] 根据平面镜成像特点在中画出点光源S发出的光经平面镜反射后过A点的反射光线.
14.如图所示,发光点S在平面镜MN中的像为S1,当平面镜转过一定角度后,它的像为S2,请你利用平面镜成像的特点,画出转动后平面镜的大致位置.
15.如图所示,芭蕾舞演员在镜前练功,她通过平面镜观察到自己的像.请画出她看到足上A点的光路图.
16.如图所示,A点是蜡烛的位置,它在平面镜中的像的位置在B点,请画出在S处看到蜡烛在平面镜中所成像的光路图.(保留作图痕迹)
17.如图所示,S是一个发光点,S'是它在平面镜中成的像,SA是S发出的一条光线,请在图中画出平面镜的位置和SA经平面镜反射后的光线.
18.如图所示,S'是发光点S在平面镜中所成的像,请在图中画出另一条入射光线和它的反射光线.
19.如图所示,平面镜前有A、B两个点光源,试用作图法确定人眼沿什么方向观察时,可以看到镜子中A、B的像在同一直线上.

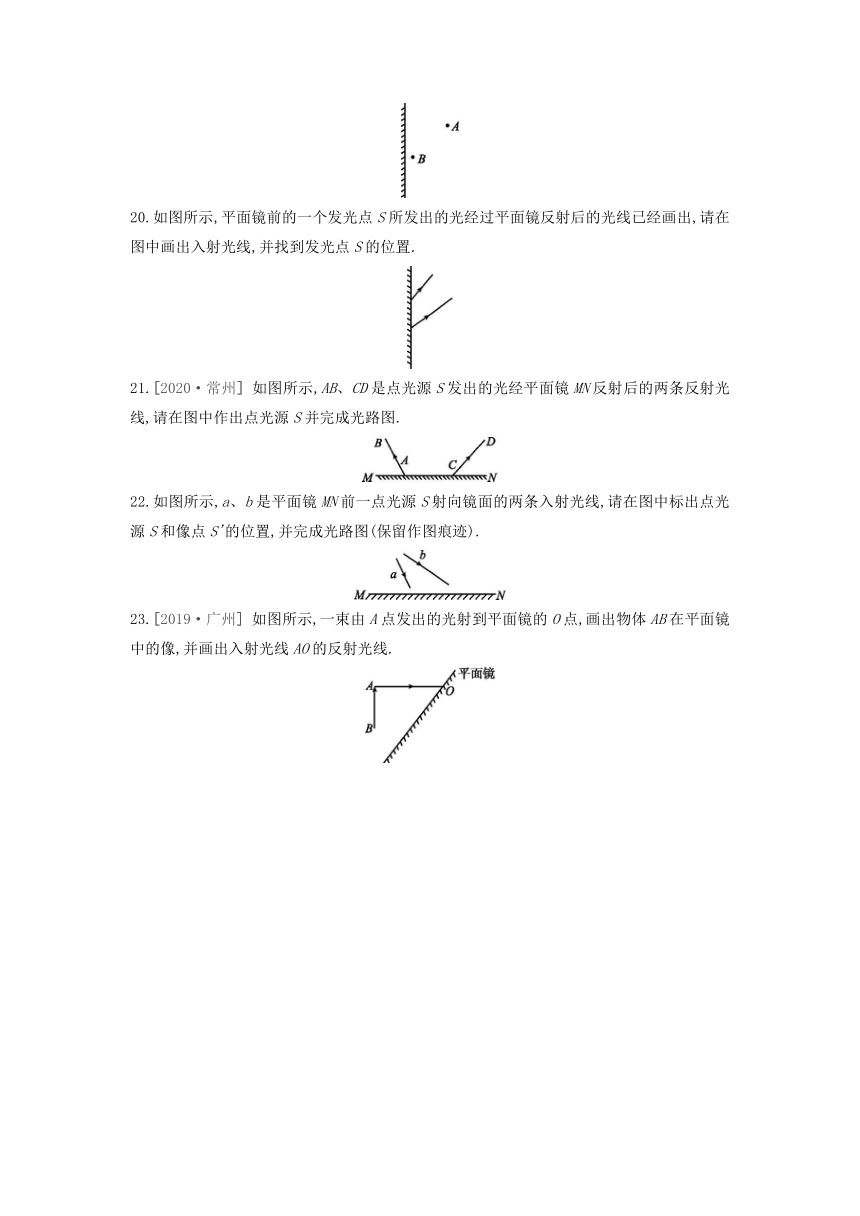

20.如图所示,平面镜前的一个发光点S所发出的光经过平面镜反射后的光线已经画出,请在图中画出入射光线,并找到发光点S的位置.
21.[2020·常州] 如图所示,AB、CD是点光源S发出的光经平面镜MN反射后的两条反射光线,请在图中作出点光源S并完成光路图.
22.如图所示,a、b是平面镜MN前一点光源S射向镜面的两条入射光线,请在图中标出点光源S和像点S'的位置,并完成光路图(保留作图痕迹).
23.[2019·广州] 如图所示,一束由A点发出的光射到平面镜的O点,画出物体AB在平面镜中的像,并画出入射光线AO的反射光线.
答案
光学作图(一)
1.如图图所示(加灰部分为挡板右侧被照亮的范围)
2.如图图所示
3.如图图所示
4.如图图所示
5.如图图所示
6.如图图所示
7.如图图所示
8.如图图所示
9.如图图所示
10.如图图所示
11.如图图所示
12.如图图所示
13.如图图所示
14.如图图所示
15.如图图所示
16.如图图所示
17.如图图所示
18.如图图所示(答案不唯一)
19.如图图所示(沿CO方向观察)
20.如图图所示
21.如图图所示
22.如图图所示
23.如图图所示
