粤沪版物理八年级上册课课练：第3章　光和眼睛 自我综合评价（含答案）

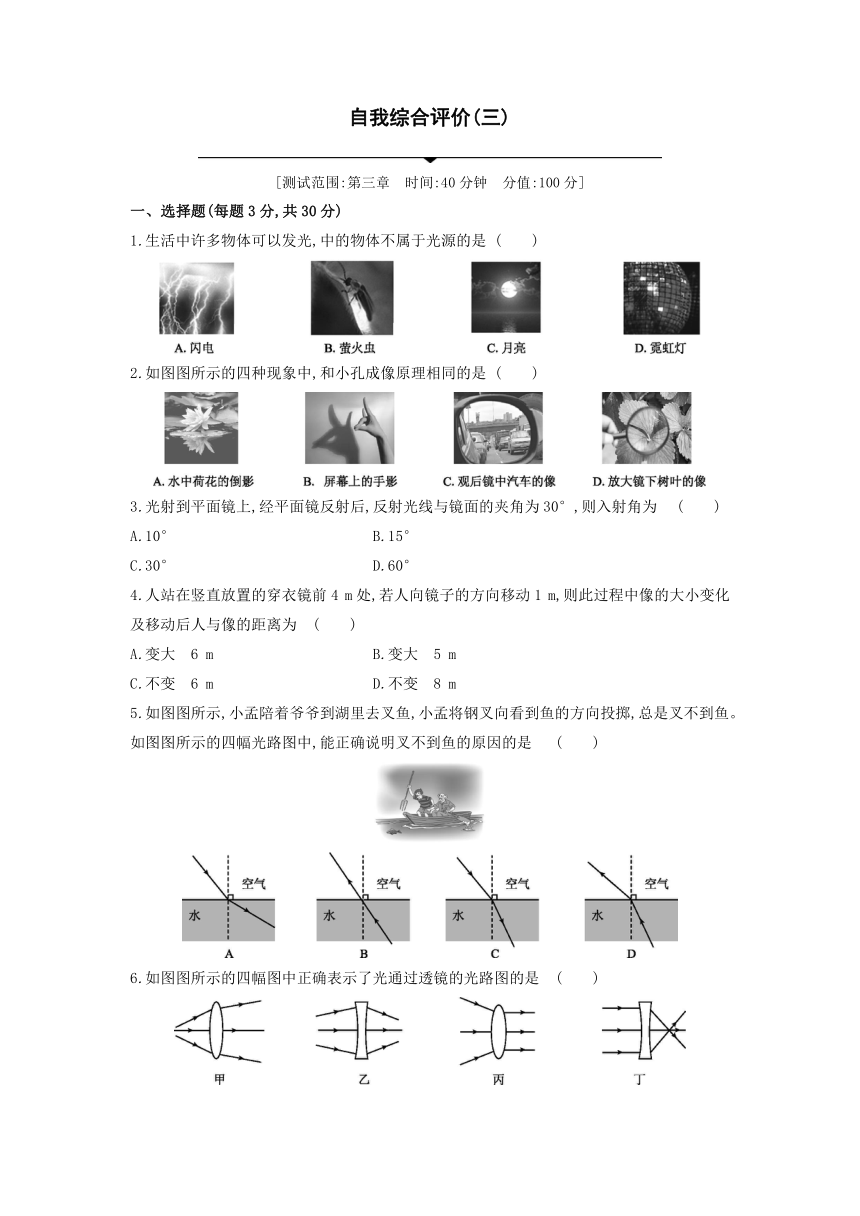

自我综合评价(三)
[测试范围:第三章　时间:40分钟　分值:100分]
一、选择题(每题3分,共30分)
1.生活中许多物体可以发光,中的物体不属于光源的是 (　　)
2.如图图所示的四种现象中,和小孔成像原理相同的是 (　　)
3.光射到平面镜上,经平面镜反射后,反射光线与镜面的夹角为30°,则入射角为 (　　)
A.10° B.15°
C.30° D.60°
4.人站在竖直放置的穿衣镜前4 m处,若人向镜子的方向移动1 m,则此过程中像的大小变化及移动后人与像的距离为 (　　)
A.变大　6 m B.变大　5 m
C.不变　6 m D.不变　8 m
5.如图图所示,小孟陪着爷爷到湖里去叉鱼,小孟将钢叉向看到鱼的方向投掷,总是叉不到鱼。如图图所示的四幅光路图中,能正确说明叉不到鱼的原因的是 (　　)
6.如图图所示的四幅图中正确表示了光通过透镜的光路图的是 (　　)

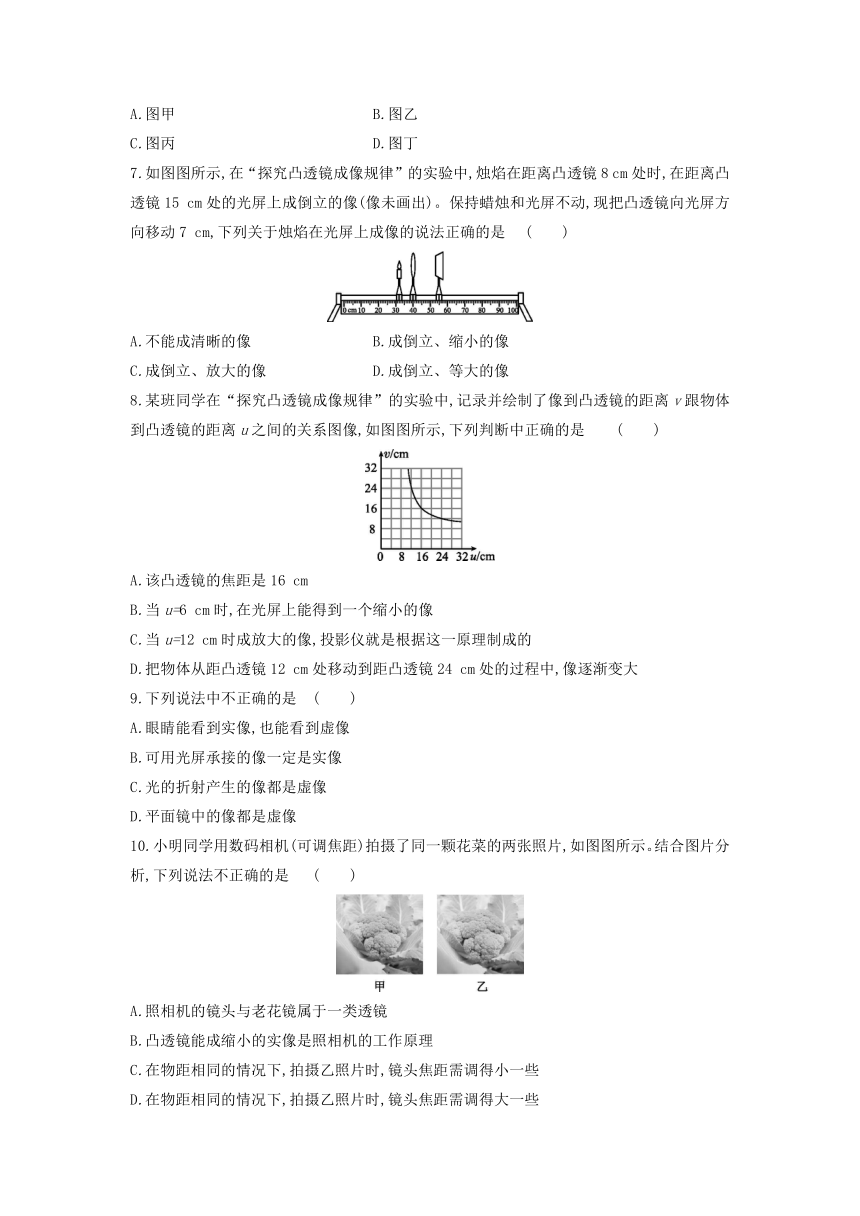

A.图甲 B.图乙
C.图丙 D.图丁
7.如图图所示,在“探究凸透镜成像规律”的实验中,烛焰在距离凸透镜8 cm处时,在距离凸透镜15 cm处的光屏上成倒立的像(像未画出)。保持蜡烛和光屏不动,现把凸透镜向光屏方向移动7 cm,下列关于烛焰在光屏上成像的说法正确的是 (　　)
A.不能成清晰的像 B.成倒立、缩小的像
C.成倒立、放大的像 D.成倒立、等大的像
8.某班同学在“探究凸透镜成像规律”的实验中,记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间的关系图像,如图图所示,下列判断中正确的是 (　　)
A.该凸透镜的焦距是16 cm
B.当u=6 cm时,在光屏上能得到一个缩小的像
C.当u=12 cm时成放大的像,投影仪就是根据这一原理制成的
D.把物体从距凸透镜12 cm处移动到距凸透镜24 cm处的过程中,像逐渐变大
9.下列说法中不正确的是 (　　)
A.眼睛能看到实像,也能看到虚像
B.可用光屏承接的像一定是实像
C.光的折射产生的像都是虚像
D.平面镜中的像都是虚像
10.小明同学用数码相机(可调焦距)拍摄了同一颗花菜的两张照片,如图图所示。结合图片分析,下列说法不正确的是 (　　)
A.照相机的镜头与老花镜属于一类透镜
B.凸透镜能成缩小的实像是照相机的工作原理
C.在物距相同的情况下,拍摄乙照片时,镜头焦距需调得小一些
D.在物距相同的情况下,拍摄乙照片时,镜头焦距需调得大一些

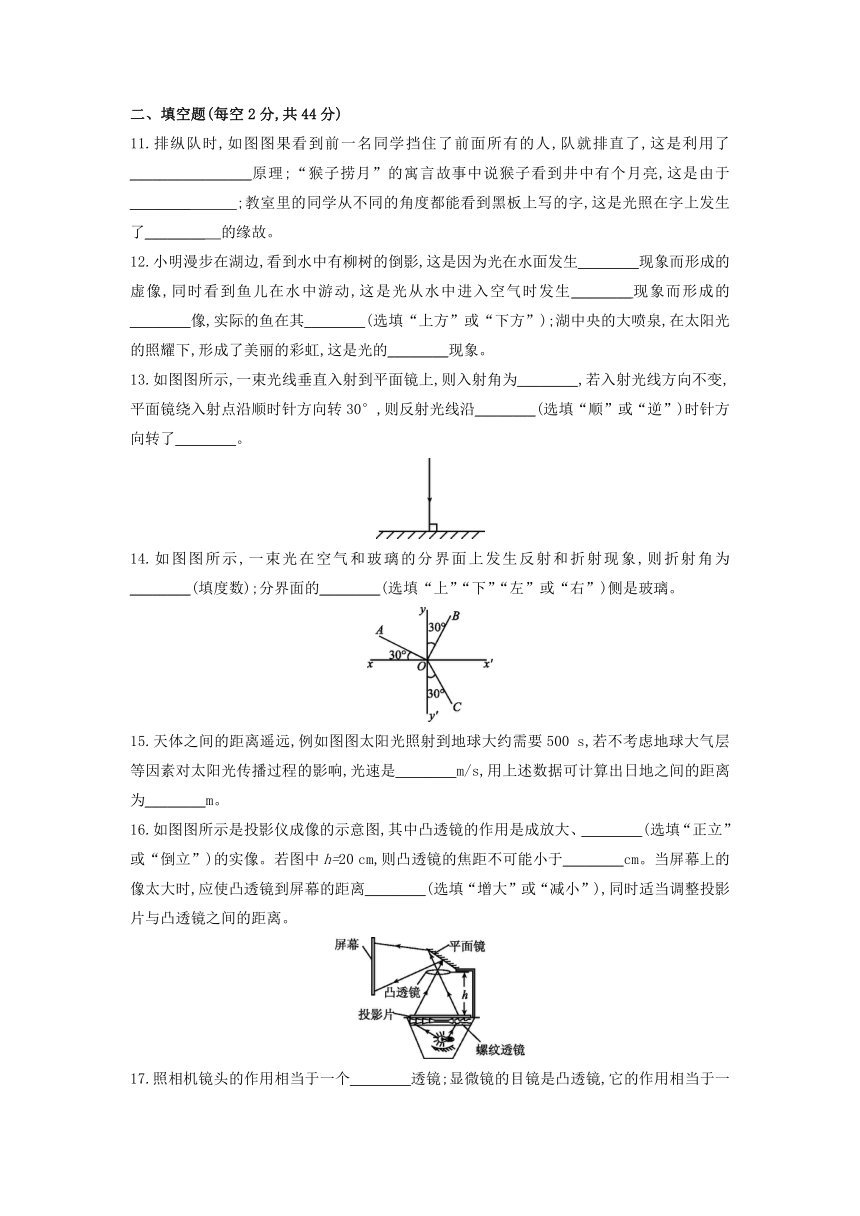

二、填空题(每空2分,共44分)
11.排纵队时,如图图果看到前一名同学挡住了前面所有的人,队就排直了,这是利用了________________原理;“猴子捞月”的寓言故事中说猴子看到井中有个月亮,这是由于________　　　;教室里的同学从不同的角度都能看到黑板上写的字,这是光照在字上发生了________　的缘故。
12.小明漫步在湖边,看到水中有柳树的倒影,这是因为光在水面发生________现象而形成的虚像,同时看到鱼儿在水中游动,这是光从水中进入空气时发生________现象而形成的________像,实际的鱼在其________(选填“上方”或“下方”);湖中央的大喷泉,在太阳光的照耀下,形成了美丽的彩虹,这是光的________现象。
13.如图图所示,一束光线垂直入射到平面镜上,则入射角为________,若入射光线方向不变,平面镜绕入射点沿顺时针方向转30°,则反射光线沿________(选填“顺”或“逆”)时针方向转了________。
14.如图图所示,一束光在空气和玻璃的分界面上发生反射和折射现象,则折射角为________(填度数);分界面的________(选填“上”“下”“左”或“右”)侧是玻璃。
15.天体之间的距离遥远,例如图图太阳光照射到地球大约需要500 s,若不考虑地球大气层等因素对太阳光传播过程的影响,光速是________m/s,用上述数据可计算出日地之间的距离为________m。
16.如图图所示是投影仪成像的示意图,其中凸透镜的作用是成放大、________(选填“正立”或“倒立”)的实像。若图中h=20 cm,则凸透镜的焦距不可能小于________cm。当屏幕上的像太大时,应使凸透镜到屏幕的距离________(选填“增大”或“减小”),同时适当调整投影片与凸透镜之间的距离。
17.照相机镜头的作用相当于一个________透镜;显微镜的目镜是凸透镜,它的作用相当于一个________。在如图图所示的甲、乙两幅示意图中,矫正近视眼的是________,矫正远视眼的是________(后两空均选填“甲”或“乙”)。

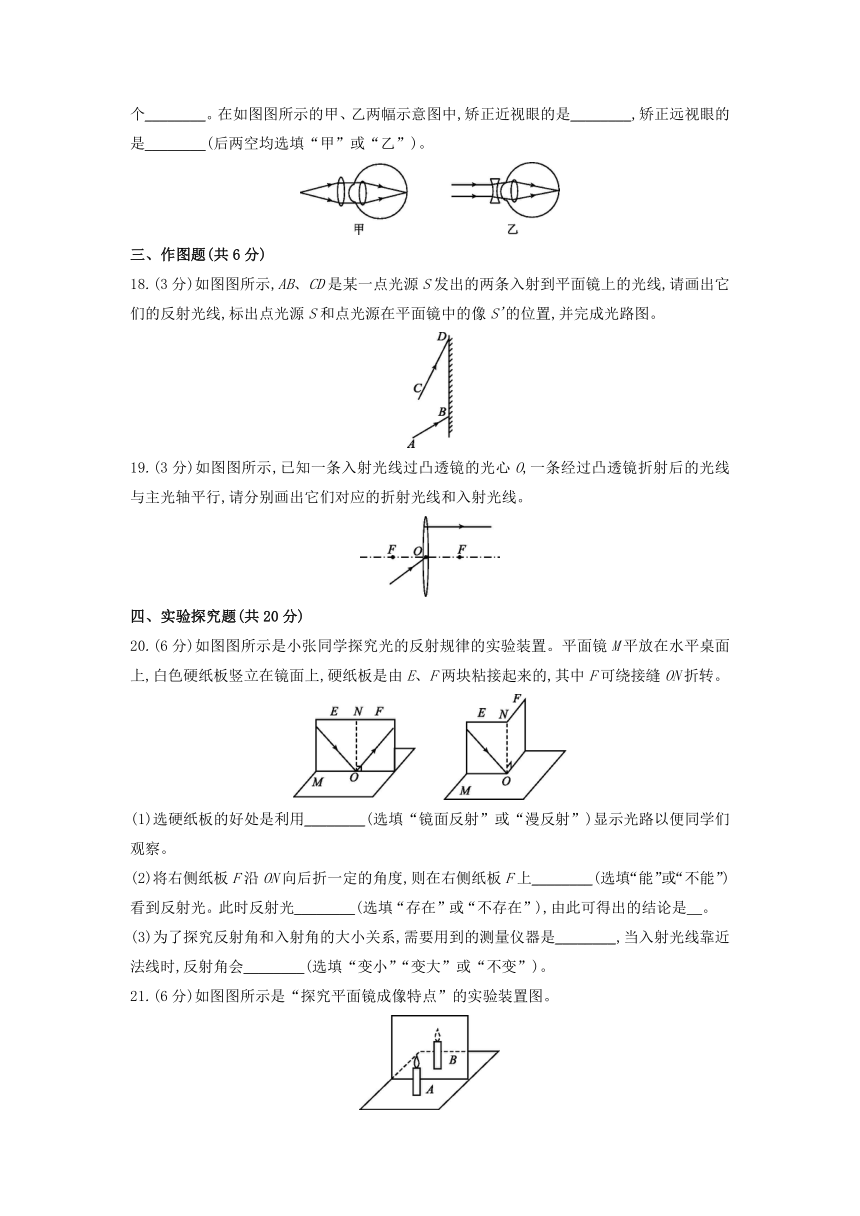

三、作图题(共6分)
18.(3分)如图图所示,AB、CD是某一点光源S发出的两条入射到平面镜上的光线,请画出它们的反射光线,标出点光源S和点光源在平面镜中的像S'的位置,并完成光路图。
19.(3分)如图图所示,已知一条入射光线过凸透镜的光心O,一条经过凸透镜折射后的光线与主光轴平行,请分别画出它们对应的折射光线和入射光线。
四、实验探究题(共20分)
20.(6分)如图图所示是小张同学探究光的反射规律的实验装置。平面镜M平放在水平桌面上,白色硬纸板竖立在镜面上,硬纸板是由E、F两块粘接起来的,其中F可绕接缝ON折转。
(1)选硬纸板的好处是利用________(选填“镜面反射”或“漫反射”)显示光路以便同学们观察。
(2)将右侧纸板F沿ON向后折一定的角度,则在右侧纸板F上________(选填“能”或“不能”)看到反射光。此时反射光________(选填“存在”或“不存在”),由此可得出的结论是　。
(3)为了探究反射角和入射角的大小关系,需要用到的测量仪器是________,当入射光线靠近法线时,反射角会________(选填“变小”“变大”或“不变”)。
21.(6分)如图图所示是“探究平面镜成像特点”的实验装置图。
(1)在“探究平面镜成像特点”的实验中,使用透明玻璃板而不使用平面镜的目的是_____________________　。
(2)如图图果有5 mm厚和2 mm厚的两块玻璃板,应选择________mm厚的玻璃板做实验。
(3)实验时,使用刻度尺是为了比较像与物________________________的关系。
(4)移去蜡烛B,在其原来位置上放置一块光屏,光屏上________(选填“能”或“不能”)呈现蜡烛的像。
(5)在竖立的玻璃板前点燃蜡烛A,拿未点燃的蜡烛B竖立在玻璃板后面移动,人眼一直在玻璃板的________(选填“前面”或“后面”)观察,如图图果无论怎样调节后面的蜡烛,都不能与蜡烛的像重合,请你推测可能的原因是________________________________　　。
22.(8分)小明同学用一个焦距未知的凸透镜、蜡烛、光屏、光具座探究凸透镜的成像规律。
(1)由甲可知,该凸透镜的焦距是________cm。
(2)如图图图乙所示,若在光屏上(光屏未画出)能得到清晰放大的烛焰的像,则蜡烛可能置于凸透镜左边a、b、c、d四点中的________点上(P点为凸透镜的2倍焦距处),此成像特点可应用在________　上。
(3)通过实验,小明发现蜡烛离凸透镜越远,光屏上得到的清晰的像越________(选填“大”或“小”)。把蜡烛向凸透镜靠近时,要在光屏上成清晰的像,光屏应________(选填“靠近”或“远离”)凸透镜,此时在光屏上成的清晰的像是________(选填“倒立”或“正立”)的。
(4)实验中,光屏上已成清晰缩小的像,此时小明固定蜡烛和凸透镜,在光屏和凸透镜之间放上自己的近视眼镜,若仍要在光屏上成清晰的像,则需将光屏向________(选填“靠近”或“远离”)凸透镜的方向移动,此时所成的清晰的像为________(选填“实”或“虚”)像。
答案
自我综合评价(三)
1.C　 闪电和萤火虫是自然光源,霓虹灯是人造光源;月亮本身不发光,月亮发光是月亮反射的太阳光,故月亮不是光源。
2.B　 小孔成像是光的直线传播形成的;水中荷花的倒影属于平面镜成像,是由光的反射形成的,故A不符合题意;屏幕上的“手影”,影子的形成,是光的直线传播现象,故B符合题意;观后镜属于凸面镜,是利用光的反射成像的,故C不符合题意;放大镜下树叶的像属于凸透镜成像,是光的折射现象,故D不符合题意。
3.D　4.C
5.D　 水中鱼反射出的光,由水斜射入空气时发生折射,折射角大于入射角,人认为光是沿直线传播的,所以逆着折射光线看上去,看到的是变浅的鱼的虚像,所以应该用鱼叉瞄准看到鱼的下方位置,才能将鱼叉到;由此可知,A、C选项光的传播方向错误,B选项中折射角等于入射角,错误,只有D选项正确。
6.A　 延长图甲入射光线可以看出,经过凸透镜后光线被会聚了,凸透镜对光有会聚作用,故A正确;从图乙可以看出,光经过凹透镜后会聚了,而凹透镜对光有发散作用,故B错误;从图丙可以看出,光经过凸透镜后发散了,而凸透镜对光有会聚作用,故C错误;从图丁可以看出,平行于主光轴的光线经凹透镜折射后会聚了,而凹透镜对光线发散作用,故D错误。
7.B　
8.C　 由图可知,u=v=2f=16 cm,所以f=8 cm,故A错误;当u=6 cm时,u9.C
10.C　 照相机的镜头是凸透镜,老花镜也是凸透镜,属于同一类透镜,故A正确;根据凸透镜成像规律,u>2f时,成倒立、缩小的实像,应用于照相机和摄像机,故B正确;照相机是利用凸透镜成倒立、缩小实像的原理工作的,在物距不变的条件下,乙照片中花菜大些,则拍摄乙照片时镜头的焦距需调得大些,故C错误、D正确。
11.光的直线传播　光的反射(或平面镜成像)　漫反射
12.反射　折射　虚　下方　色散
13.0°　顺　60°
当光线垂直入射到平面镜上时,反射光线、入射光线和法线重合,因为入射角是入射光线与法线的夹角,入射角为0°,反射角等于入射角,则反射角也是0°;若入射光线不动,使平面镜绕入射点沿顺时针方向旋转30°后,则入射角为30°,所以反射角也为30°,则反射光线与原反射光线的夹角为30°+30°=60°,即反射光线沿顺时针方向转了60°。
14.30°　左　
15.3.0×108　1.5×1011　
光在真空中的传播速度v=3.0×108 m/s,太阳与地球的距离:s=vt=3.0×108 m/s×500 s=1.5×1011 m。
16.倒立　10　减小　 投影仪就是根据凸透镜成放大、倒立实像的原理制成的,所以凸透镜的作用就是成放大、倒立的实像。由凸透镜成像规律得,f<20 cm<2f,所以10 cm17.凸　放大镜　乙　甲　
近视眼成因:眼球晶状体的曲度过大,远处物体发出的光通过晶状体折射后形成的物像落在视网膜的前方。近视眼矫正方法:戴凹透镜。远视眼成因:眼球晶状体的曲度过小,近处物体发出的光通过晶状体折射后形成的物像落在视网膜的后方。远视眼矫正方法:戴凸透镜。
18.如图图图所示
将两条入射光线反向延长交于一点S,即为发光点,作出点S关于平面镜的对称点S',即像点,连接S'B并延长为入射光线SA的反射光线,连接S'D并延长为入射光线SC的反射光线,注意辅助线为虚线。
19.如图图图所示
20.(1)漫反射
(2)不能　存在
反射光线、入射光线和法线在同一平面内
(3)量角器　变小
(1)用硬纸板的主要作用是显示光传播的路径,选纸板(较粗糙)的好处是利用漫反射显示光路以便同学们观察。(2)将右侧纸板F沿ON向后折一定的角度,则在右侧纸板F上不能看到反射光。此时反射光仍然存在,由
此可得出的结论是反射光线、入射光线和法线在同一平面内。(3)为了探究反射角和入射角的大小关系,需要用到的测量仪器是量角器;当入射光线靠近法线时,入射角变小,反射角也会变小。
21.(1)便于确定像的位置　(2)2
(3)到玻璃板的距离　(4)不能
(5)前面　玻璃板与桌面不垂直
(1)使用透明玻璃板而不使用平面镜的目的是便于确定像的位置。(2)因为厚玻璃板的两个面都可以当作反射面,会出现两个像,影响实验效果,所以应选用2 mm的薄玻璃板。(3)实验时,使用刻度尺是为了比较像与物到玻璃板的距离的关系。(4)移去蜡烛B,在其原来位置上放置一块光屏,光屏上不能呈现蜡烛的像,因为这个像是虚像。(5)眼睛在蜡烛A侧观察,即玻璃板的前侧,能看到蜡烛A、蜡烛A的像、代替蜡烛A像的蜡烛B。当移动蜡烛B,直到看上去它跟蜡烛A的像完全重合时,即可确定像的位置。实验中,若玻璃板放置时没有与桌面垂直,则实验中蜡烛与像将无法在水平位置重合。
22.(1)11.0　
(2)c　投影仪
(3)小　远离　倒立　
(4)远离　实
