粤沪版物理八年级上册课课练：第3章　光和眼睛 章末复习（含答案）

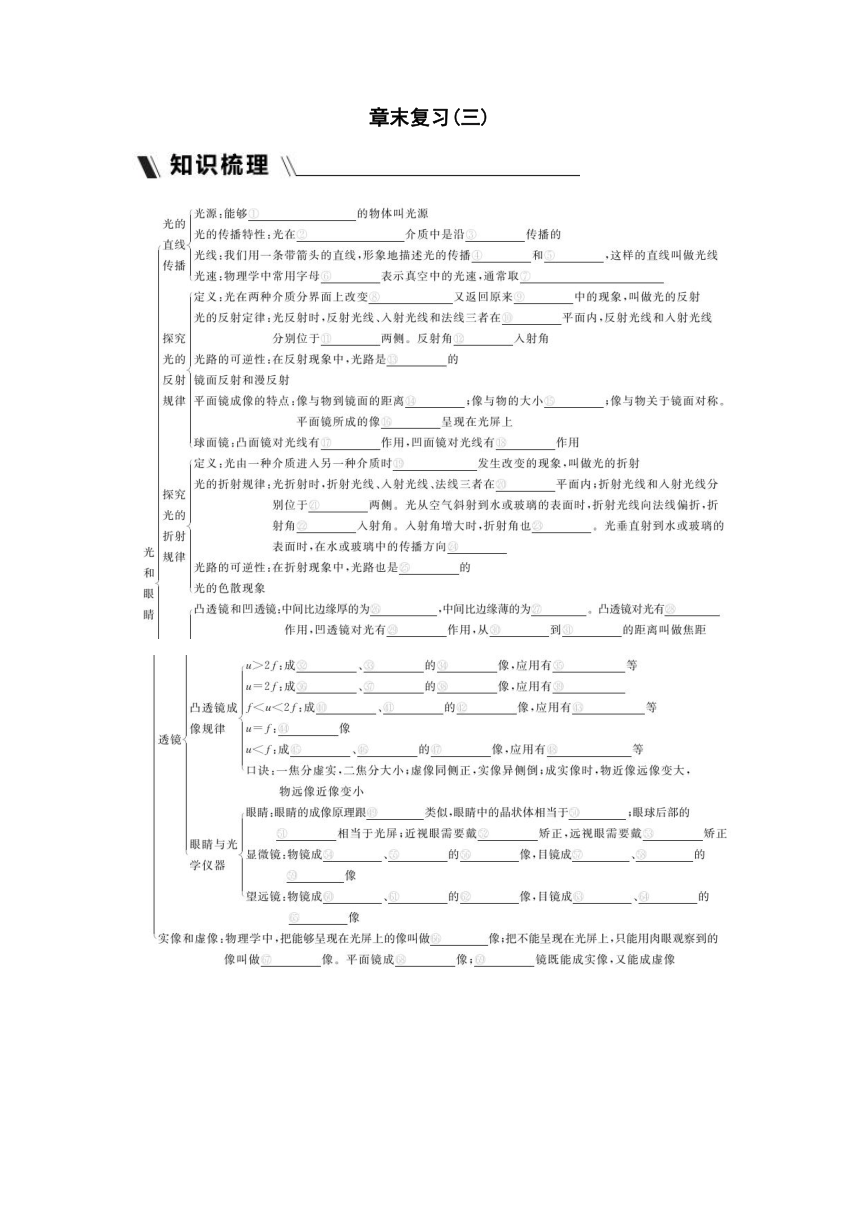

章末复习(三)

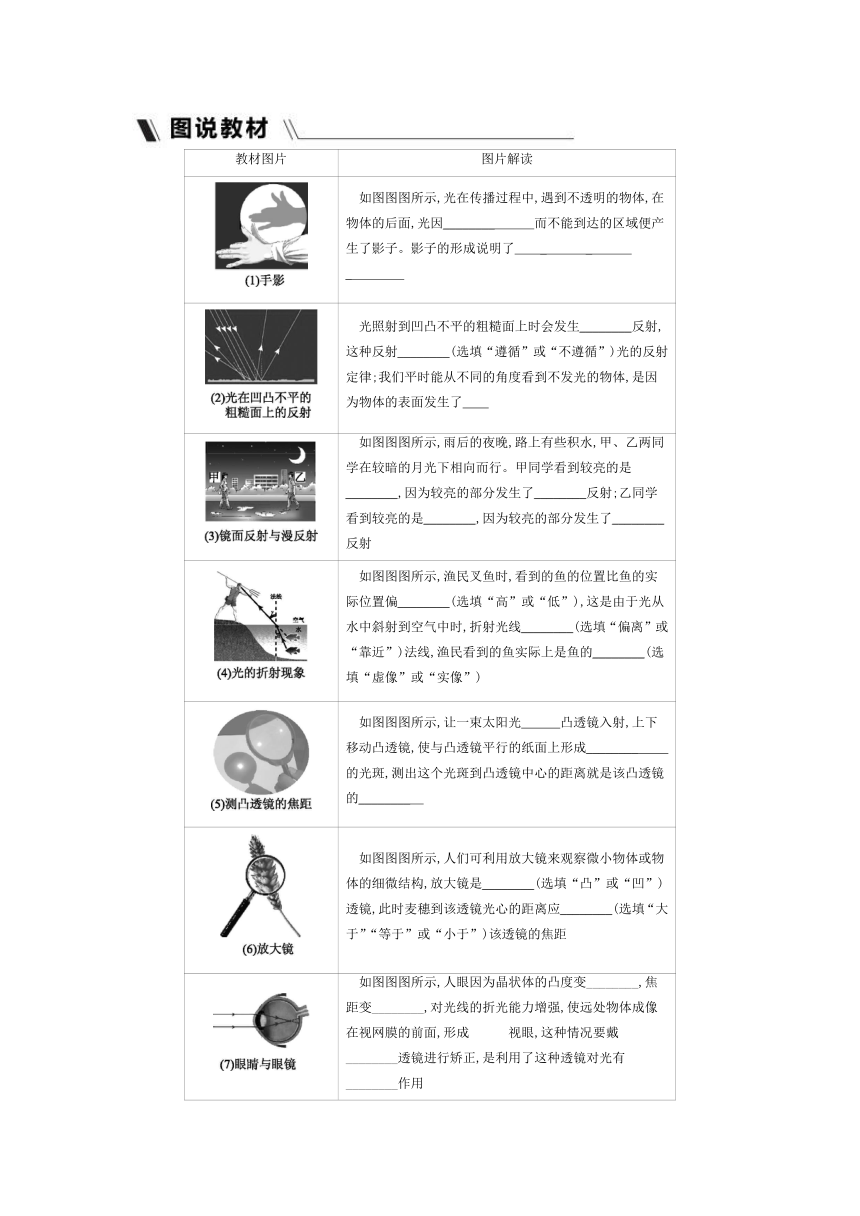

教材图片 图片解读
　如图图图所示,光在传播过程中,遇到不透明的物体,在物体的后面,光因________　　　而不能到达的区域便产生了影子。影子的形成说明了　 _　　　_　　　_　　　
　光照射到凹凸不平的粗糙面上时会发生________反射,这种反射________(选填“遵循”或“不遵循”)光的反射定律;我们平时能从不同的角度看到不发光的物体,是因为物体的表面发生了　
　如图图图所示,雨后的夜晚,路上有些积水,甲、乙两同学在较暗的月光下相向而行。甲同学看到较亮的是________,因为较亮的部分发生了________反射;乙同学看到较亮的是________,因为较亮的部分发生了________反射
　如图图图所示,渔民叉鱼时,看到的鱼的位置比鱼的实际位置偏________(选填“高”或“低”),这是由于光从水中斜射到空气中时,折射光线________(选填“偏离”或“靠近”)法线,渔民看到的鱼实际上是鱼的________(选填“虚像”或“实像”)
　如图图图所示,让一束太阳光　　　凸透镜入射,上下移动凸透镜,使与凸透镜平行的纸面上形成________　　　的光斑,测出这个光斑到凸透镜中心的距离就是该凸透镜的________
　如图图图所示,人们可利用放大镜来观察微小物体或物体的细微结构,放大镜是________(选填“凸”或“凹”)透镜,此时麦穗到该透镜光心的距离应________(选填“大于”“等于”或“小于”)该透镜的焦距
　如图图图所示,人眼因为晶状体的凸度变________,焦距变________,对光线的折光能力增强,使远处物体成像在视网膜的前面,形成　　　视眼,这种情况要戴________透镜进行矫正,是利用了这种透镜对光有________作用

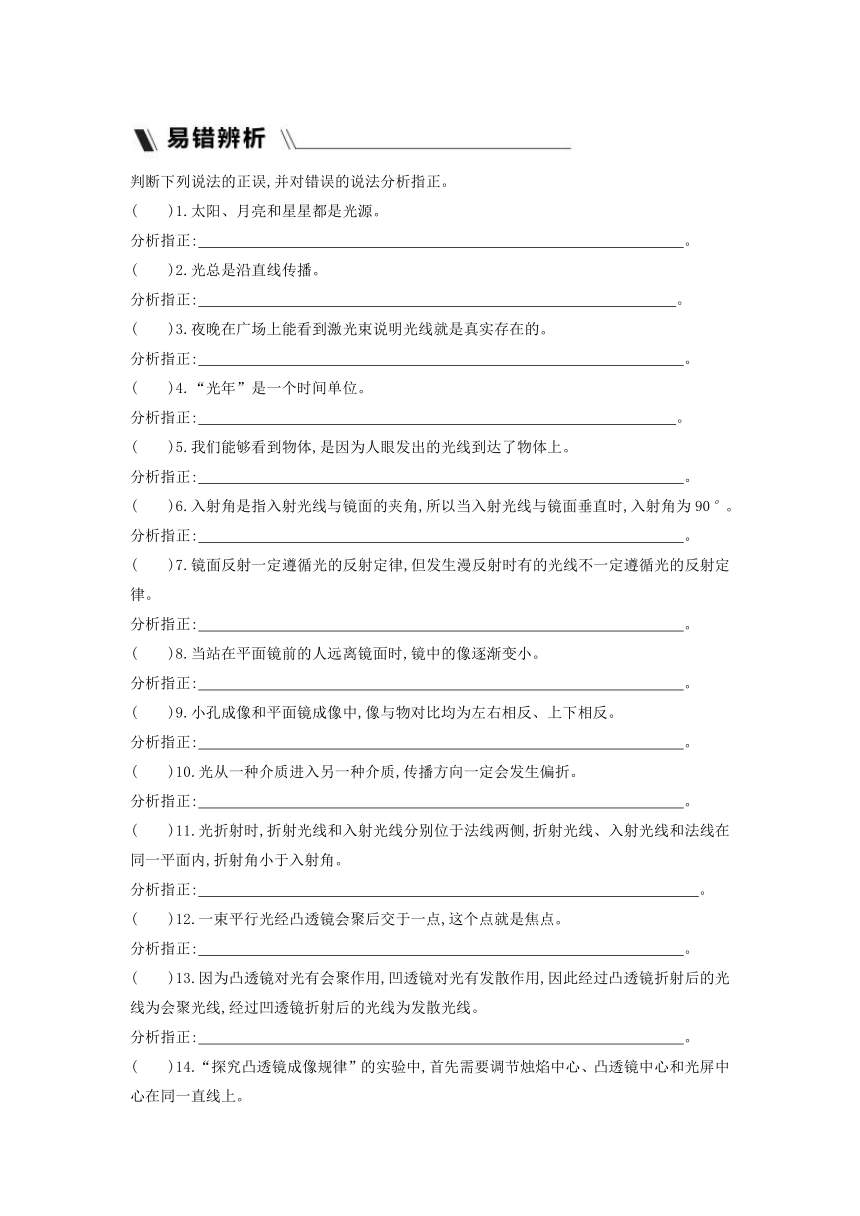

判断下列说法的正误,并对错误的说法分析指正。
(　　)1.太阳、月亮和星星都是光源。
分析指正: 　。
(　　)2.光总是沿直线传播。
分析指正: 　。
(　　)3.夜晚在广场上能看到激光束说明光线就是真实存在的。
分析指正: 　。
(　　)4.“光年”是一个时间单位。
分析指正:　 。
(　　)5.我们能够看到物体,是因为人眼发出的光线到达了物体上。
分析指正: 　。
(　　)6.入射角是指入射光线与镜面的夹角,所以当入射光线与镜面垂直时,入射角为90°。
分析指正: 　。
(　　)7.镜面反射一定遵循光的反射定律,但发生漫反射时有的光线不一定遵循光的反射定律。
分析指正: 　。
(　　)8.当站在平面镜前的人远离镜面时,镜中的像逐渐变小。
分析指正: 　。
(　　)9.小孔成像和平面镜成像中,像与物对比均为左右相反、上下相反。
分析指正: 　。
(　　)10.光从一种介质进入另一种介质,传播方向一定会发生偏折。
分析指正: 　。
(　　)11.光折射时,折射光线和入射光线分别位于法线两侧,折射光线、入射光线和法线在同一平面内,折射角小于入射角。
分析指正: 　。
(　　)12.一束平行光经凸透镜会聚后交于一点,这个点就是焦点。
分析指正: 　。
(　　)13.因为凸透镜对光有会聚作用,凹透镜对光有发散作用,因此经过凸透镜折射后的光线为会聚光线,经过凹透镜折射后的光线为发散光线。
分析指正: 　。
(　　)14.“探究凸透镜成像规律”的实验中,首先需要调节烛焰中心、凸透镜中心和光屏中心在同一直线上。
分析指正: 　。
(　　)15.物体经凸透镜后成的所有正立的像都是虚像,所有倒立的像都是实像。
分析指正: 　。
(　　)16.物体经凸透镜后成的所有放大的像都是虚像,所有缩小的像都是实像。
分析指正: 　。
(　　)17.凸透镜成像时,物体靠近凸透镜,则像远离凸透镜,此时像变大。
分析指正: 　。
(　　)18.矫正近视眼应该戴凸透镜,矫正远视眼应该戴凹透镜。
分析指正: 　。

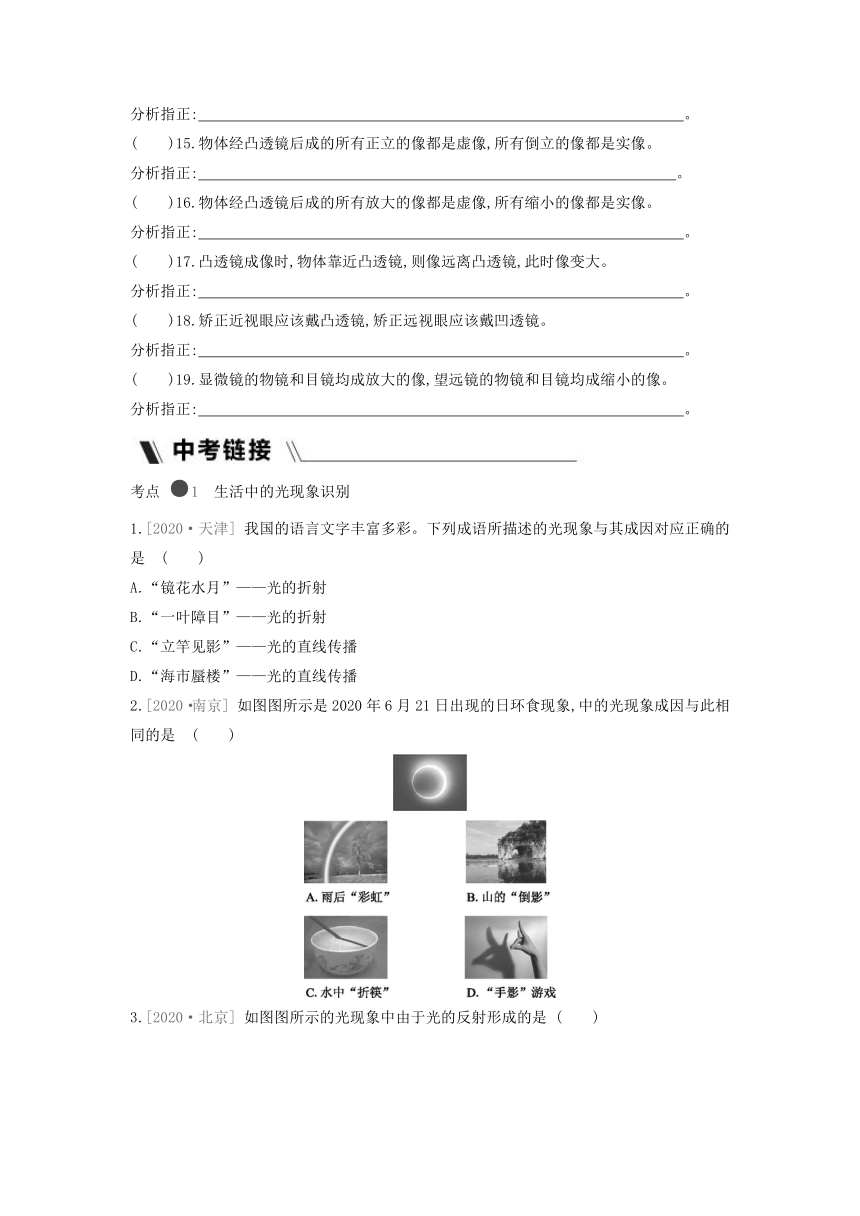

(　　)19.显微镜的物镜和目镜均成放大的像,望远镜的物镜和目镜均成缩小的像。
分析指正: 　。
考点 ●1　生活中的光现象识别
1.[2020·天津] 我国的语言文字丰富多彩。下列成语所描述的光现象与其成因对应正确的是 (　　)
A.“镜花水月”——光的折射
B.“一叶障目”——光的折射
C.“立竿见影”——光的直线传播
D.“海市蜃楼”——光的直线传播
2.[2020·南京] 如图图所示是2020年6月21日出现的日环食现象,中的光现象成因与此相同的是 (　　)

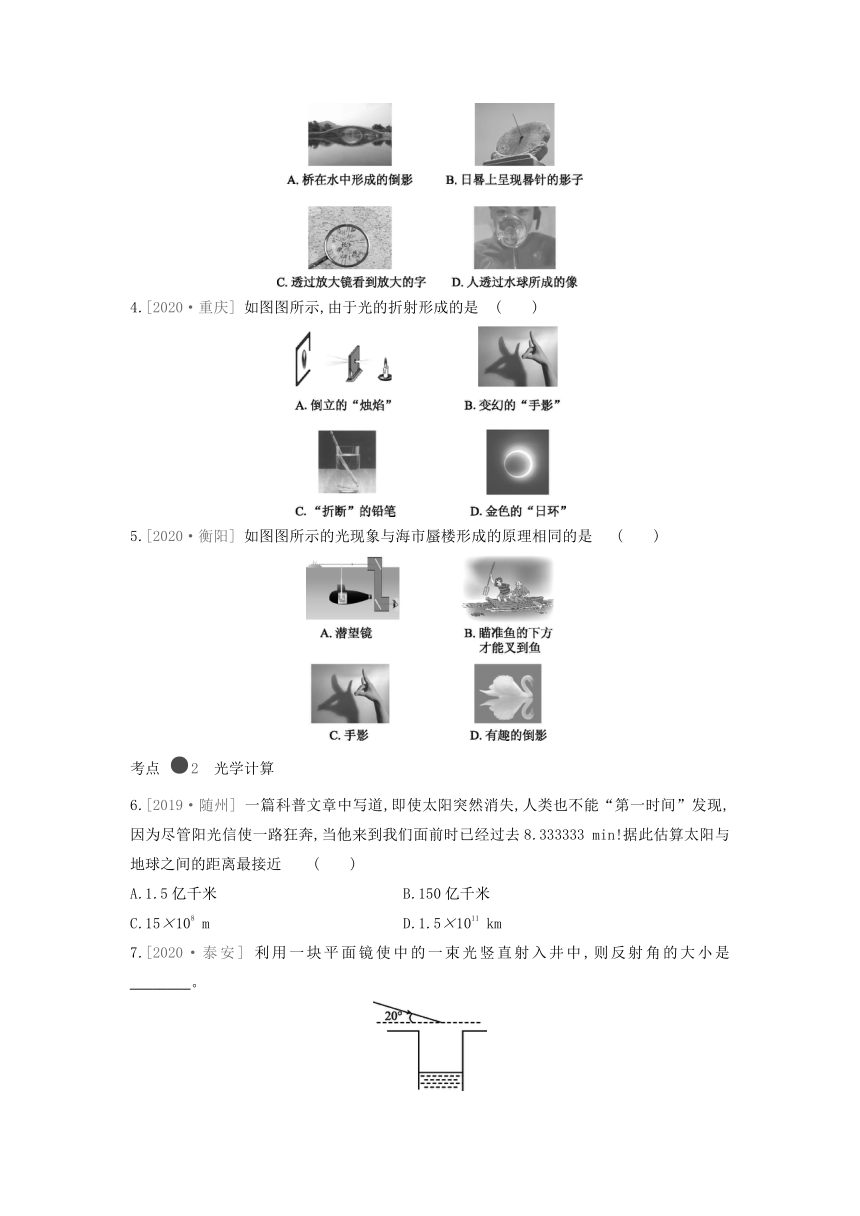

3.[2020·北京] 如图图所示的光现象中由于光的反射形成的是 (　　)
4.[2020·重庆] 如图图所示,由于光的折射形成的是 (　　)
5.[2020·衡阳] 如图图所示的光现象与海市蜃楼形成的原理相同的是 (　　)
考点 ●2　光学计算
6.[2019·随州] 一篇科普文章中写道,即使太阳突然消失,人类也不能“第一时间”发现,因为尽管阳光信使一路狂奔,当他来到我们面前时已经过去8.333333 min!据此估算太阳与地球之间的距离最接近 (　　)
A.1.5亿千米 B.150亿千米
C.15×108 m D.1.5×1011 km
7.[2020·泰安] 利用一块平面镜使中的一束光竖直射入井中,则反射角的大小是________。
8.[2020·黔南州] 小丽站在平面镜前1.5 m处观察自己在镜中的像,镜中的像是________(选填“虚像”或“实像”),像到平面镜的距离是________m,她向平面镜靠近的过程中,像的大小________(选填“变大”“变小”或“不变”)。
考点 ●3　光学作图
9.[2020·济宁] 一束光照射到平面镜上,如图图所示。请在图中画出反射光线,并标出反射角的度数。
10.[2020·滨州] 如图图所示,S为发光点,请在图中画出发光点S在平面镜MN中所成像S'的位置,并画出由S点发出,经平面镜反射后通过P点的光线。
11.[2020·新疆] 请在中画出光线AO从空气射入水中时的反射光线和折射光线。
12.[2020·南充] 如图图所示,一束光从空气射向玻璃砖,并穿过玻璃砖;画出这束光进入和离开玻璃砖的折射光线。
13.[2020·潍坊] 如图图所示,在清水池底水平放置一平面镜,一束光射向水面的A点,经水折射和平面镜一次反射后射向水面的B点,请作出该过程的光路图。
14.[2020·丹东] 如图图所示,凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合,凹透镜的虚焦点为F1,凸透镜的焦点为F2,一条光线经凹透镜(该光线的延长线过凹透镜的虚焦点F1)折射后射向凸透镜,后经凸透镜折射后最终射入水中,请画出此过程的光路图。
15.[2019·内江] 如图图所示是矫正远视眼的光路示意图,请在虚线框内画出相应的透镜。
考点 ●4　光学仪器的应用
16.[2020·长春] 如图图所示是《淮南万毕术》中记载的潜望镜。它是世界上有记载的最早的潜望镜,它的成像原理是 (　　)
A.光的直线传播 B.光的反射
C.光的折射 D.光的色散
17.[2020·徐州] 自行车尾灯能将照射过来的光原方向反射回去,如图图所示的光路中正确的是 (　　)
18.[2020·徐州] 如图图所示是医用笔形手电筒的小灯泡,它的玻璃泡前部中央厚,边缘薄,请你解释这样做的物理原理: 　。
19.[2020·北海] 爱护眼睛,预防近视,近视眼矫正的方法是戴 (　　)
A.凸面镜 B.凹面镜
C.凸透镜 D.凹透镜
20.[2020·牡丹江] 如图图所示,手机镜头上成缩小的实像,下列仪器的成像特点与其相同的是 (　　)
A.幻灯机 B.照相机
C.放大镜 D.潜望镜
21.[2020·常德] 关于如图图所示的透镜的应用,下列说法中正确的是 (　　)
考点 ●5　重点实验
22.[2020·河北] 在“探究光的反射规律”的实验中,平面镜水平放置,白色纸板竖立在平面镜上,纸板由E、F两部分组成,可绕竖直接缝ON翻转,如图图甲所示。
(1)实验中还需要的器材是:________　、激光笔和铅笔。
(2)将一束光贴着纸板E沿AO射到O点,纸板F上会显示出反射光OB,为探究反射光线和入射光线是否在同一平面内,下一步的操作是 　。
(3)使光束以不同角度入射进行实验,测量数据如图图下表所示。由此可得:在反射现象中, 　。
实验次数 入射角 反射角
1 30° 30°
2 45° 45°
3 60° 60°
(4)如图图图乙所示,已知入射光线与反射光线的夹角为90°,请在图中画出平面镜的位置并标出反射角的度数。
23.[2020·常德] 如图图所示是“探究平面镜成像特点”的实验装置,把一支点燃的蜡烛A放在玻璃板的前面,再拿另一支外形相同的、未点燃的蜡烛B竖立在玻璃板后面移动,直到看上去跟蜡烛A的像完全重合,这个位置就是像的位置,在白纸上记下A和B的位置。移动点燃的蜡烛,重复多次实验。
(1)实验过程中用玻璃板代替平面镜的目的是________　。
(2)移去蜡烛B,在其位置上竖立光屏,在光屏上________　(选填“能”或“不能”)承接到蜡烛A的像,说明所成的像是________　像。
(3)将蜡烛A靠近玻璃板,所成像的大小将
(选填“变大”“变小”或“不变”)。
24.[2019·玉林] 为了探究“光折射时的特点”,如图图所示:
(1)让光束沿AO射入杯中时,光束进入水中后折射光束会向________方向偏折;当入射角增大时,折射角________。
(2)当一束光射入杯中时,会在杯底形成光斑。保持入射光束的方向不变,逐渐往杯中加水,观察到杯底的光斑向________(选填“左”或“右”)移动。
(3)把一枚硬币放入杯底,看到硬币的位置比它实际的位置要偏________(选填“高”或“低”)。
25.[2020·大连改编] 实验课上,同学们分组探究“物距大于1倍焦距小于2倍焦距时,凸透镜成像的虚实、正倒和大小”。某小组选用的实验器材有:光具座、“F”形LED发光体、凸透镜(焦距为10 cm)、光屏和刻度尺(量程为0~30 cm)。
(1)第一次实验时,该小组调整好LED发光体、凸透镜和光屏的高度,如图图甲所示。将发光体固定在光具座的零刻度线上,通过移动________来达到预设的物距。
(2)调整物距后,移动光屏承接到倒立的实像。该小组发现这个像的高度与发光体很接近,依靠视觉很难比较该像与发光体的大小关系。为了能确定两者的大小关系,则接下来的实验操作是 　。
在本次实验中,光屏上的像和凸透镜的位置如图图图乙所示,则像距v1=________cm。
(3)该小组继续进行实验。记录的实验数据如图图下表所示。
凸透镜的焦距f=10 cm
实验 次数 物距 u/cm 像的 虚实 像的 正倒 像的 大小 像距 v/cm
1 19.0 实像 倒立 放大 v1
2 16.0 实像 倒立 放大 26.9
3 13.0 实像 倒立 放大 43.6
分析表中信息,可以得出的探究结论是 　。
(4)得出结论后,该小组与其他小组进行交流。他们发现其他小组选取了不同焦距的凸透镜进行实验,也得到了与自己相同的结论,这样使该探究结论更________　　。
26.[2020·绍兴] 在“研究凸透镜成像规律”的实验中:
(1)某次实验过程中,小敏移动光屏直到出现清晰的像,蜡烛、透镜和光屏在光具座上的位置如图图甲所示,此时所成的是倒立、________的实像。
(2)若通过移动透镜,使光屏上再次成清晰的像,透镜应该移到________cm刻度处。
(3)实验一段时间后,原来成在光屏中央的像“跑”到如图图图乙所示的位置。下列操作可以让像重新回到光屏中央的有________(填序号)。
①光屏上移一段距离
②蜡烛下移一段距离
③透镜下移一段距离
(4)研究完成像规律后,小敏模拟了近视和远视的矫正。图丙中,小敏给透镜A戴上“眼镜”(凸透镜B),光屏上刚好出现清晰的像,摘下“眼镜”后,光屏上的像变模糊,如图图图丁所示。若要通过移动蜡烛使像再次清晰,应将蜡烛向________(选填“靠近”或“远离”)透镜的方向移动一段距离。
答案
章末复习(三)
知识梳理
①自行发光　②同一种均匀　③直线　④路径　⑤方向　⑥c　⑦c=3.0×108 m/s　⑧传播方向　⑨介质　⑩同一　法线　等于　可逆
相等　相等　不能　发散　会聚
传播方向　同一　法线　小于　增大
不变　可逆　凸透镜　凹透镜　会聚
发散　焦点　光心　倒立　缩小　实
照相机　倒立　等大　实　测焦距　倒立　放大　实　投影仪　不成
正立　放大　虚　放大镜　照相机　凸透镜　视网膜　凹透镜　凸透镜
倒立　放大　实　正立　放大　虚
倒立　缩小　实　正立　放大
虚　实　虚　虚　凸透
图说教材
(1)沿直线传播
光在同一种均匀介质中沿直线传播
(2)漫　遵循　漫反射　(3)水面　镜面　地面　漫
(4)高　偏离　虚像
(5)正对　最小、最亮　焦距
(6)凸　小于
(7)大　短　近　凹　发散
易错辨析
1.×,太阳自身能够发光,属于光源;月亮是反射太阳发出的光,不属于光源;并不是所有星星都是光源
2.×,光只有在同一种均匀介质中才是沿直线传播的
3.×,夜晚在广场上看到的激光束是光在空气中遇到尘埃发生漫反射进入我们的眼睛,而光线是为了描述光的传播路径及方向而引入的理想化的模型,不是真实存在的
4.×,光年是一个长度单位,它等于光在真空中1年里传播的距离
5.×,我们能够看到物体,是因为物体发出的光或反射的光进入我们的眼睛
6.×,入射角是指入射光线跟法线的夹角,当入射光线与镜面垂直时,入射角为0°
7.×,镜面反射和漫反射都遵循光的反射定律
8.×,平面镜成正立、等大的虚像,人远离平面镜时镜中的像大小不变,只是人眼的视角改变,误认为镜中的像变小了
9.×,小孔成像中,像与物对比左右相反、上下相反;而平面镜成像中,像与物对比仅左右相反
10.×,光从一种介质斜射入另一种介质时,传播方向会发生改变;但当光垂直入射时,传播方向不发生改变
11.×,光折射时,折射光线和入射光线分别位于法线两侧,折射光线、入射光线和法线在同一平面内;但是只有光从空气斜射向水或其他介质时,折射角才小于入射角;反之,如图图果光从水或其他介质斜射向空气时,折射角大于入射角
12.×,只有平行于主光轴的光线经凸透镜折射后交于主光轴上一点,这一点才是凸透镜的焦点
13.×,凸透镜对光的会聚作用,表示经过凸透镜折射后的光线与入射光线相比变得会聚了,但经过凸透镜折射后的光线不一定是会聚光线,也可以是发散光线;同理,凹透镜对光的发散作用,表示经过凹透镜折射后的光线与入射光线相比变得发散了,但经过凹透镜折射后的光线不一定是发散光线,也可以是会聚光线
14.×,“探究凸透镜成像规律”的实验中,首先应调节烛焰中心、凸透镜中心和光屏中心在同一高度
15.√
16.×,物体在凸透镜的2倍焦距以外成倒立、缩小的实像;在1倍焦距和2倍焦距之间时成倒立、放大的实像;在1倍焦距以内成正立、放大的虚像,故放大的像可能是实像,也可能是虚像
17.×,凸透镜成实像时,物体靠近凸透镜,则像远离凸透镜,此时像变大;成虚像时,物体靠近凸透镜,则像靠近凸透镜,此时像变小
18.×,矫正近视眼应该戴凹透镜,矫正远视眼应该戴凸透镜
19.×,显微镜的物镜和目镜均成放大的像;望远镜的物镜成缩小的像,目镜成放大的像
中考链接
1.C　 “镜花水月”是平面镜成像,是由于光的反射形成的,故A错误;“一叶障目”是由于光的直线传播形成的,故B错误;“立竿见影”是由于光的直线传播形成的,故C正确;“海市蜃楼”是由于光的折射形成的,故D错误。
2.D　 发生日食时,太阳、月球、地球三者都在同一直线上,日环食是由于月球处于太阳和地球之间,不能完全遮住太阳光线而形成的,属于光的直线传播现象;雨后“彩虹”是光的色散现象,是由光的折射形成的,故A不符合题意。山的“倒影”属于平面镜成像是由光的反射形成的,故B不符合题意;水中“折筷”是光线从水中斜射入空气中发生折射的缘故,故C不符合题意;“手影”游戏是由光的直线传播形成的,故D符合题意。
3.A　 桥在水中形成的倒影,属于平面镜成像,是光的反射形成的,故A符合题意;日晷上呈现晷针的影子是由光的直线传播形成的,故B不符合题意;透过放大镜看到放大的字,属于凸透镜成像,是由于光的折射形成的,故C不符合题意;水球相当于凸透镜,人透过水球所成的像,是光的折射形成的,故D不符合题意。
4.C　 小孔成像中光屛上出现倒立的“烛焰”、手影的形成、日环食都是由光的直线传播
形成的,故A、B、D不符合题意;插入水中的筷子,由于筷子反射的光在水面处发生折射,折射角大于入射角,所以我们看到筷子弯折,这是光的折射现象。
5.B　 海市蜃楼是由于光在不均匀的大气中传播时,发生折射形成的;潜望镜利用的是平面镜成像,属于光的反射现象,故A错误;水中鱼的位置看起来比实际位置高,属于光的折射现象,所以瞄准鱼的下方才能叉到鱼,故B正确;手影的成因是光的直线传播,故C错误;水中的倒影是因为平静的水面就像一面镜子,是平面镜成像,属于光的反射现象,故D错误。
6.A　 8.333333 min≈500 s,因为v=,所以太阳与地球之间的距离为s=vt=3×108 m/s×500 s=1.5×1011 m=1.5亿千米。
7.55°　 做出反射光线(竖直射入井中),根据反射角等于入射角,做出反射光线与入射光线夹角的角平分线,则镜面与法线垂直,如图图图所示,入射光线与反射光线的夹角为20°+90°=110°,根据反射定律,反射角=入射角=×110°=55°。
8.虚像　1.5　不变　 平面镜成像的本质是光的反射形成虚像。由平面镜成像特点可知,物与像到平面镜的距离相等,因此像到平面镜的距离是1.5 m。由平面镜成像特点可知,物与像大小相等,她向平面镜靠近的过程中,像的大小不变。
9.如图图图所示
光的反射中,入射角是入射光线与法线的夹角,故入射角为30°,反射角等于入射角,反射角也为30°。
10.如图图图所示
作出发光点S的对称点,即为像点S',连接S'P,与镜面的交点为入射点O,再连接SO,画上箭头,则SO为入射光线,OP为反射光线。
11.如图图图所示
过入射点作出法线,根据反射角等于入射角画出反射光线;根据折射角小于入射角画出折射光线。
12.如图图图所示
13.如图图图所示
14.如图图图所示
对准凹透镜的虚焦点F1入射的光线,经凹透镜折射后,折射光线平行于主光轴;平行于凸透镜主光轴入射的光线,经凸透镜折射后,折射光线经过凸透镜的焦点F2;当光从空气中斜射入水中时,在水和空气的界面发生折射,折射角小于入射角。
15.如图图图所示
远视眼是由于晶状体太薄或眼球前后径过短,使折射光线会聚在视网膜的后方,应该用会聚透镜来矫正,凸透镜对光线起会聚作用,所以虚线框内应放置凸透镜,使折射光线提前会聚在视网膜上。
16.B　 因潜望镜内部装有两块平面镜,因此潜望镜利用了光的反射改变了光的传播方向,且平面镜成正立、等大的虚像,成像原理是光的反射。
17.A　 过入射点作垂直于反射面的法线,根据反射角等于入射角画出反射光线;然后过二次入射点作法线,仍然根据反射角等于入射角画出反射光线的方向,二次反射光线与原来的入射光线平行,即将射来的光逆向射回,故A正确,B、C、D错误。
18.玻璃泡前部中央厚、边缘薄构成了一个玻璃凸透镜,灯丝位于该凸透镜的焦点上,发出的发散光线经过凸透镜后平行于主光轴射出,光线集中强度大
19.D　 近视眼是因为晶状体太厚,折光能力太强,远处物体射来的光线经晶状体折射后,成像在视网膜的前方,利用凹透镜的发散特性,戴适当的凹透镜可以使远处物体成像在视网膜上,使人眼能看清远处物体。
20.B　 手机摄像头是一个凸透镜,使用手机摄像头时,成缩小的实像。幻灯机利用凸透镜成倒立、放大的实像工作,故A不符合题意。照相机利用凸透镜成倒立、缩小的实像工作,故B符合题意。放大镜利用凸透镜成正立、放大的虚像工作,故C不符合题意;潜望镜是平面镜,成正立、等大的虚像,故D不符合题意。
21.C　 近视眼是晶状体的曲度变大,会聚能力增强,即折光能力增强,应戴发散透镜,使光线延迟会聚,利用了凹透镜对光线的发散作用;远视眼是晶状体的曲度变小,会聚能力减弱,即折光能力减弱,应戴会聚透镜,使光线提前会聚,利用了凸透镜对光的会聚作用,故A、B错误;显微镜的目镜相当于放大镜,成正立、放大的虚像,故C正确;望远镜的目镜相当于放大镜,成正立、放大的虚像,故D错误。
22.(1)量角器
(2)将纸板F沿ON向后翻折(或向前翻折),看其上是否有反射光
(3)反射角等于入射角
(4)如图图图所示
(1)因为实验时为了验证光的反射定律,需要测量反射角和入射角的度数,所以必须有量角器。(2)将纸板F沿ON向后折(向前折),看其上是否有反射光,转动后,若不能看到反射光,说明反射光线与入射光线在同一平面内。(3)使光束以不同角度入射进行实验,由表格中的数据可知,反射角始终等于入射角。(4)已知入射光线与反射光线的夹角为90°,由光的反射定律可知,反射角等于入射角,则反射角等于90°÷2=45°,所以先做出反射光线与入射光线夹角的角平分线,然后再过入射点作这个角平分线的垂线即为平面镜的位置,入射角为入射光线与法线的夹角,反射角为反射光线与法线的夹角。
23.(1)便于确定像的位置
(2)不能　虚　
(3)不变
(1)在“探究平面镜成像特点”的实验中,为了便于确定像的位置,我们选择既能透光又能反射的玻璃板。
(2)平面镜成正立、等大的虚像,虚像与实像的区别在于能否在光屏上呈现,能呈现的是实像,反之是虚像,实验中移去蜡烛B,在其位置上竖立光屏,在光屏上不能承接到蜡烛A的像,说明平面镜所成的像是虚像。
(3)平面镜成像时,像与物体大小相同,将蜡烛A靠近玻璃板,所成像的大小不变。
24.(1)法线　增大　(2)左　(3)高
(1)由光的折射规律可知,光从空气斜射入水中或其他介质中时,折射角小于入射角,折射光线将向靠近法线的方向偏折;当入射角增大时,折射角也随之增大。
(3)硬币反射的光经水面折射,折射光线远离法线偏折,折射角大于入射角,其实人看到的是硬币的虚像,比实际的位置要偏高。
25.(1)凸透镜
(2)在光屏上画出与LED发光体轮廓相同的图形　22.0
(3)物距在1倍焦距和2倍焦距之间时,成倒立、放大的实像,物距越小,像距越大
(4)具有普遍性
(1)将发光体固定在光具座的零刻度线上,发光体的位置不变,通过移动凸透镜来达到预设的物距。(2)为了能比较像与发光体的大小关系,可以在光屏上画出与LED发光体轮廓相同的图形;由图可知,光具座的分度值为1 cm,则v1=22.0 cm。(3)根据表格中的数据可知,物距在1倍焦距和2倍焦距之间时,成倒立、放大的实像,物距越小,像距越大。(4)其他小组选取了不同焦距的凸透镜进行实验,也得到了与自己相同的结论,通过多次实验,能避免偶然性的发生,使该探究结论更具有普遍性。
26.(1)放大　(2)45　(3)①③　(4)远离
(1)由图甲可知,凸透镜成实像时,物距小于像距,成倒立、放大的实像。
(2)不改变蜡烛和光屏的位置,要通过移动透镜,使光屏上再次成清晰的像,移动后物距为原来的像距,即凸透镜距光屏应为15 cm,故应移动到45 cm刻度处。
(3)实验一段时间后,蜡烛变短,像移动到光屏的上方,要让像重新回到光屏中央,可将蜡烛向上移动、将光屏向上移动、将凸透镜向下移动,故正确的操作为①③。
(4)在蜡烛和凸透镜A之间放置具有会聚作用的凸透镜B,光屏上呈现清晰的像,移除凸透镜B后,像距将变大,要得到清晰的像,需增大物距,减小像距,故蜡烛应远离凸透镜。
